商用立式燃气烘焙烤炉结构设计

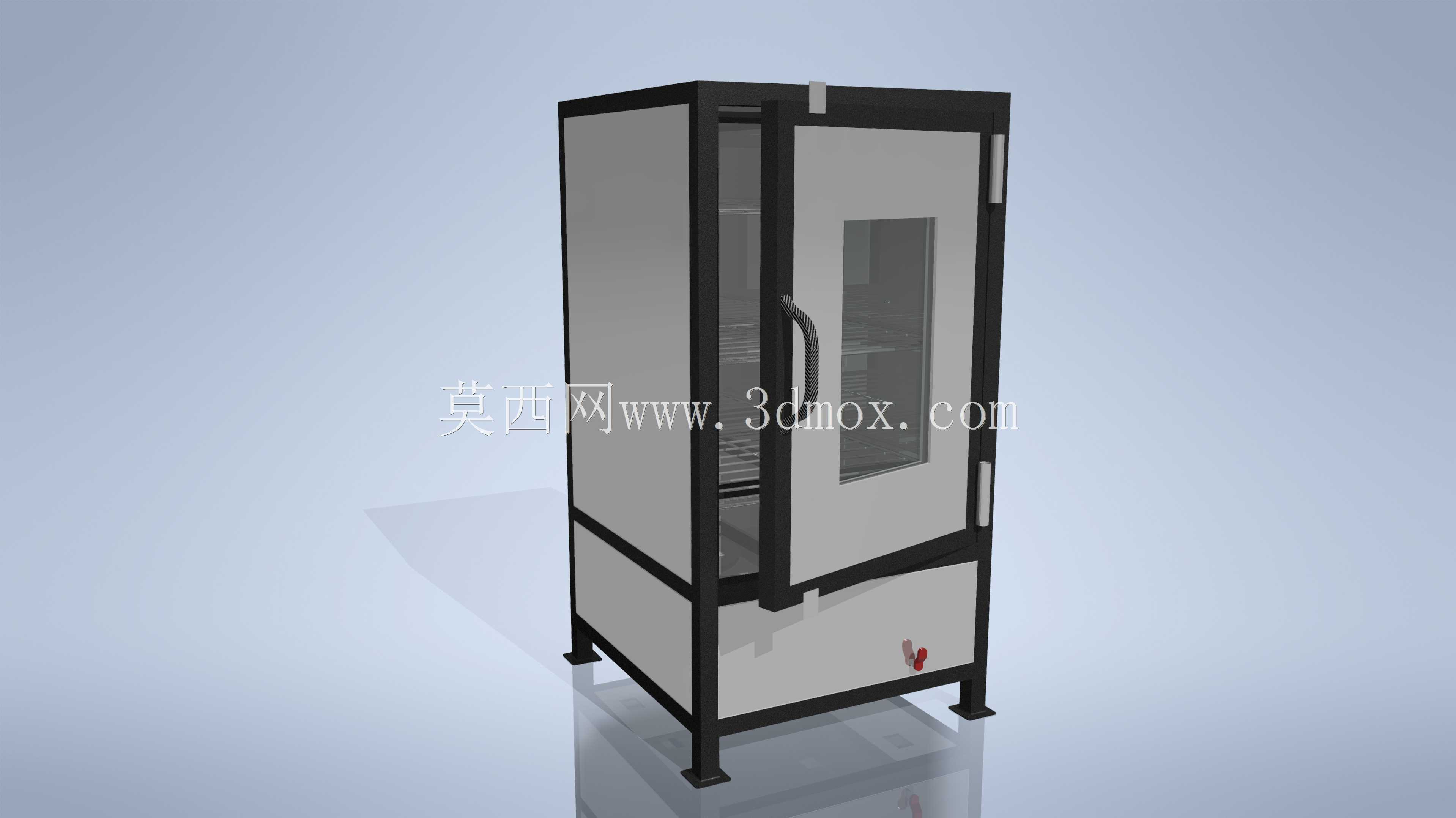

　　在商用餐饮与食品加工场景中，燃气烤炉是后厨核心热加工设备之一，区别于家用小型烤箱，这类立式燃气烤炉需要满足长时间连续作业、温场均匀性达标、操作安全便捷等多重工程要求。从结构设计角度看，这款烤炉采用立式落地式布局，底部设置四个可调支撑脚，可适配后厨不平整的地面安装条件，支撑脚高度调节范围预留了50mm的调整余量，安装时无需额外做地面找平处理，降低现场施工成本。炉体整体采用框架式承载结构，外部边框使用冷轧钢板折弯成型后做喷塑处理，兼顾结构强度与防腐蚀、易清洁的使用需求，炉腔内壁则采用食品级不锈钢板材，避免高温下有害物质析出，同时不锈钢材质的热反射特性可辅助提升炉内温场均匀度，减少局部过热导致的食材烤焦问题。

　　炉门采用侧开式铰链结构，铰链设置在炉门右侧，开合角度可达180度，方便操作人员取放大型烤盘或整份食材，炉门中部设置双层钢化玻璃观察窗，玻璃之间预留空气隔热层，既可以让操作人员无需开炉门就观察内部食材烘烤状态，减少开门带来的热量损耗，也能避免炉门外表面温度过高造成烫伤风险，炉门把手采用隔热电木材质，长时间高温作业下把手表面温度可控制在40摄氏度以内，符合商用厨具的安全操作规范。炉体下部设置独立的燃气控制舱，燃气进气接口、调节阀、点火装置都集成在这个舱体内，舱门做了密封处理，避免烹饪过程中油污、水渍进入控制舱影响燃气组件寿命，同时控制舱与上部烤腔之间做了隔热层填充，使用硅酸铝保温棉阻隔热量向下传递，降低控制舱内的工作温度，保障燃气阀件的工作稳定性。

　　从功能设计上，这款烤炉以天然气为热源，炉腔内部设置多层烤盘支架，层间距预留120mm，可同时放置4个标准600*400mm商用烤盘，既可以用来烘焙面包、蛋糕等面点类食材，也可调整火力参数用于烤肉、烤禽类食材加工，适配烘焙店、西餐厅、中式烧烤店等多种商用后厨场景。炉腔背部设置热风循环风道，配合内置的循环风机，可让炉内高温空气形成闭环对流，让上下层烤盘的温差控制在5摄氏度以内，避免同一批次食材出现生熟不均的问题。排烟结构设置在炉体顶部后侧，预留标准排烟管道接口，可直接对接后厨排烟系统，避免烘烤过程中产生的油烟散逸到操作空间内。

　　设计过程中需要重点考量热变形控制问题，炉体框架的连接位置都预留了热膨胀间隙，避免长时间高温工作下框架因热胀冷缩出现焊缝开裂、炉门错位密封不严的问题；炉门与炉腔接触的位置设置耐高温硅橡胶密封条，密封条采用嵌入式安装结构，更换时无需拆解整个炉门，降低后期维护成本。设备的安装边界需要预留足够的操作与维护空间，炉体正面需要预留至少800mm的操作空间，方便人员开门取放食材与日常清洁，背部需要预留200mm的空间用于布置燃气管路与排烟管道，左右两侧各预留100mm的散热间隙，避免炉体热量直接传递到周边其他后厨设备上。整体设备的外形宽度控制在800mm，深度控制在750mm，高度控制在1800mm，适配大多数商用后厨的通道与摆放空间，无需对现有后厨布局做大规模改造即可完成进场安装。
