工业离心式排风换气设备结构设计

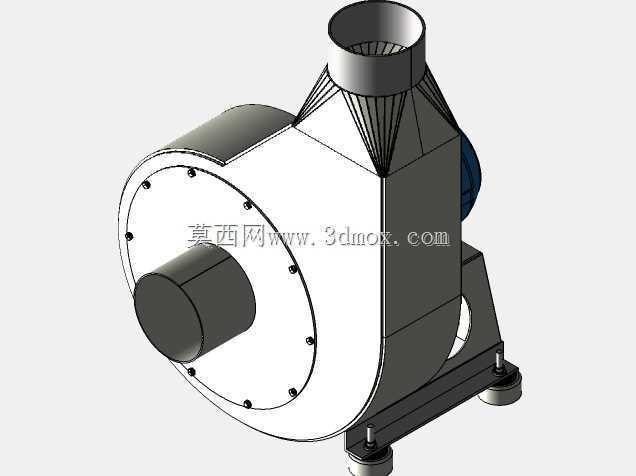

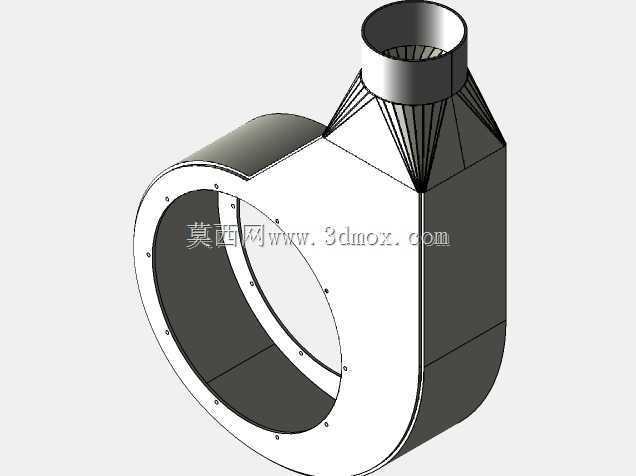

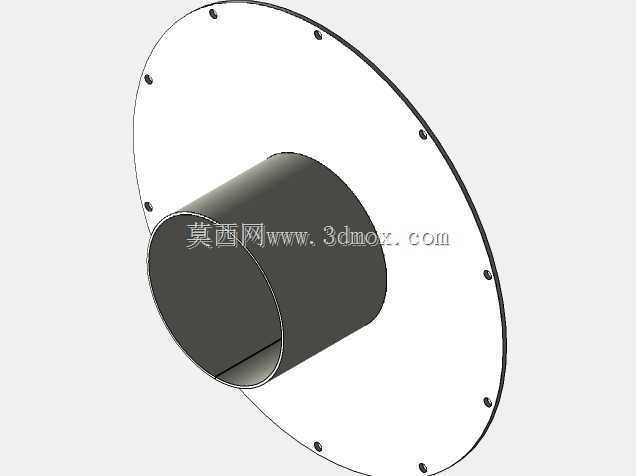

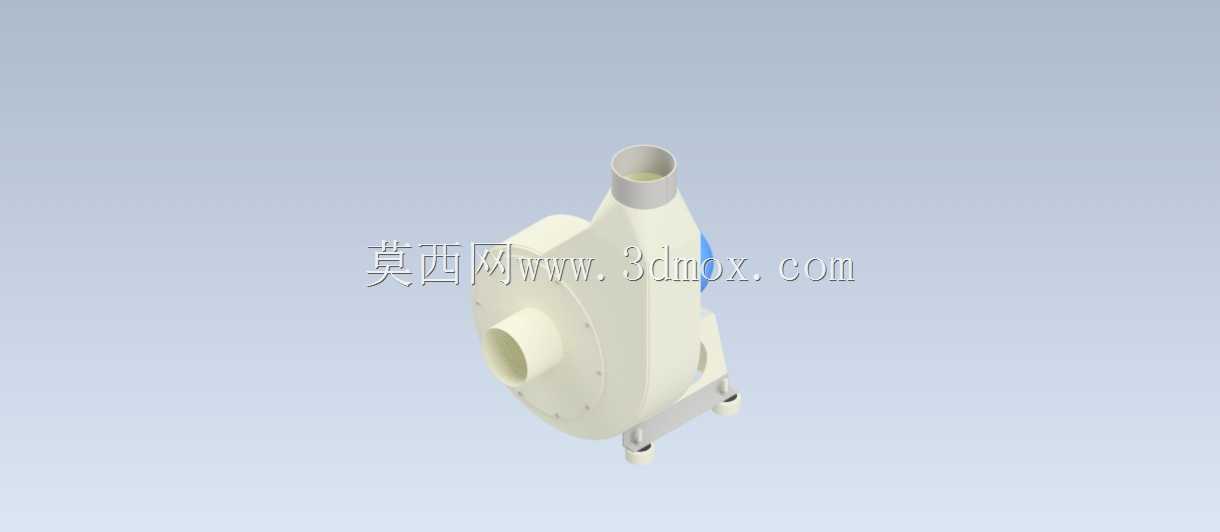

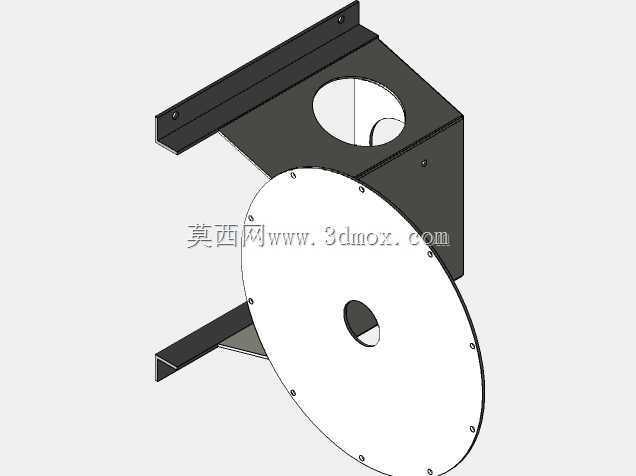

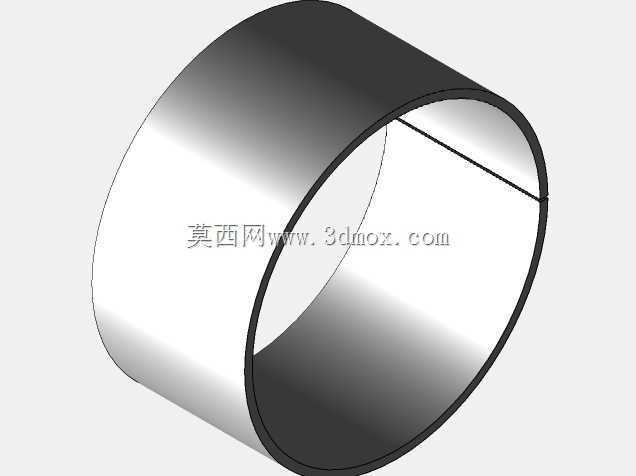

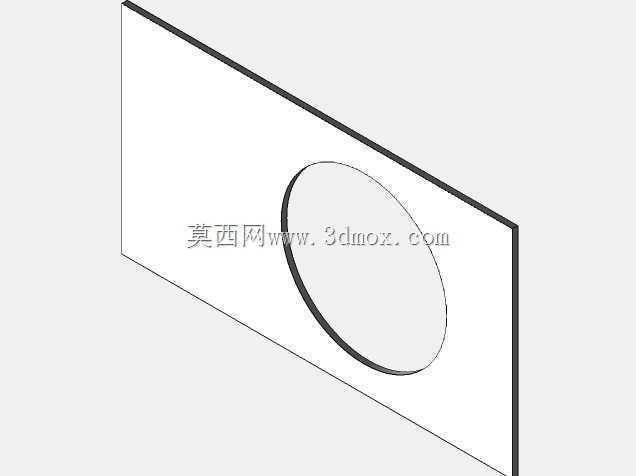

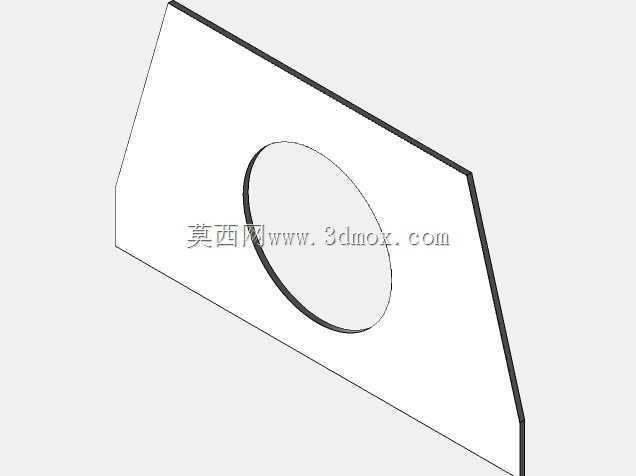

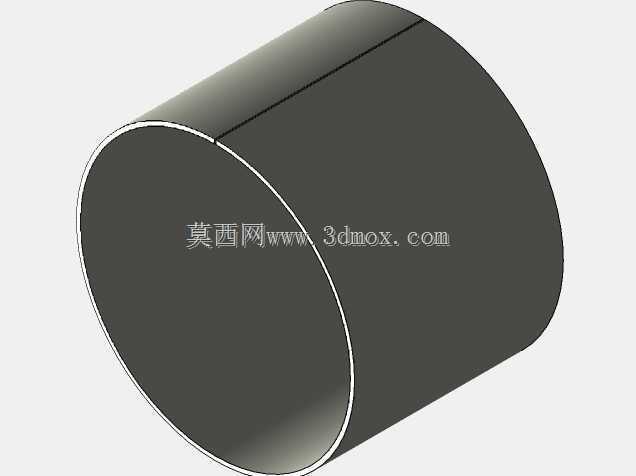

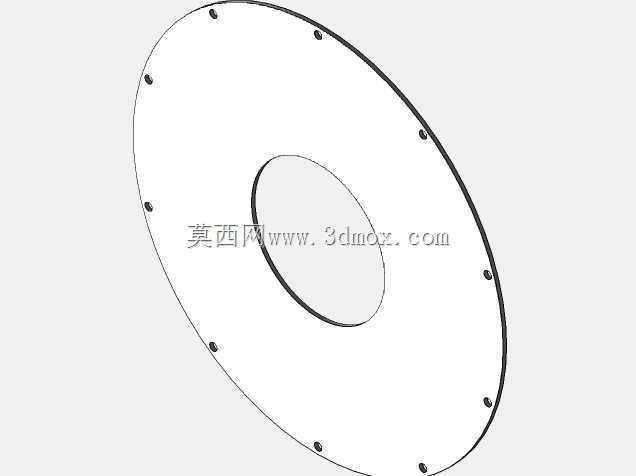

　　这款离心式排风设备的三维结构，主要面向工业厂房局部排风、工艺设备散热换气、小型除尘系统末端引风等场景设计，区别于普通轴流风机的直吹送风逻辑，离心结构依靠叶轮高速旋转产生的离心力对气流做功，能在同等叶轮尺寸下获得更高的风压，更适合管路较长、存在风阻的通风回路使用。从结构细节来看，设备采用蜗壳式流道设计，进风口设置在蜗壳侧端面，采用直筒式接口结构，可直接对接圆形通风软管或者硬管管路，接口边缘做了外翻边处理，安装时可通过卡箍或者法兰压接实现密封，避免接口处漏风影响风压输出；出风口设置在蜗壳切向位置，方向与进风口呈90度垂直布局，适配多数工业现场管路沿墙面或者设备侧面排布的安装习惯，无需额外加装弯头转换，减少管路风阻损耗。

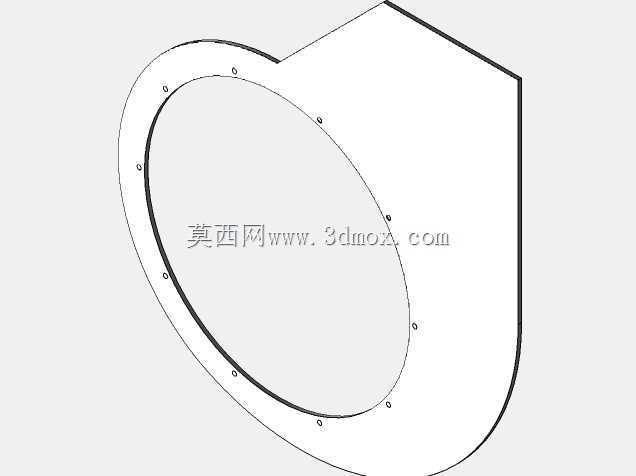

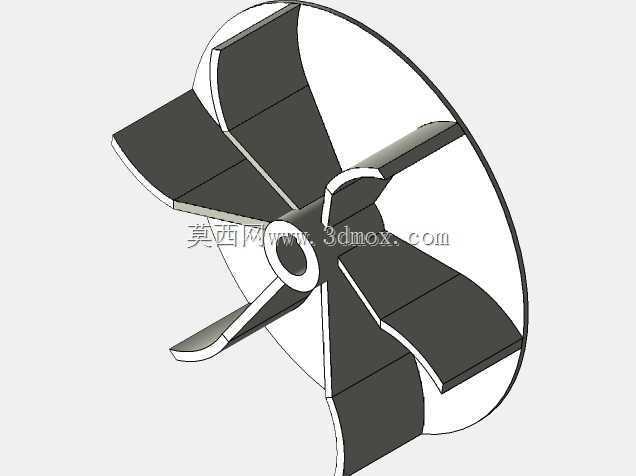

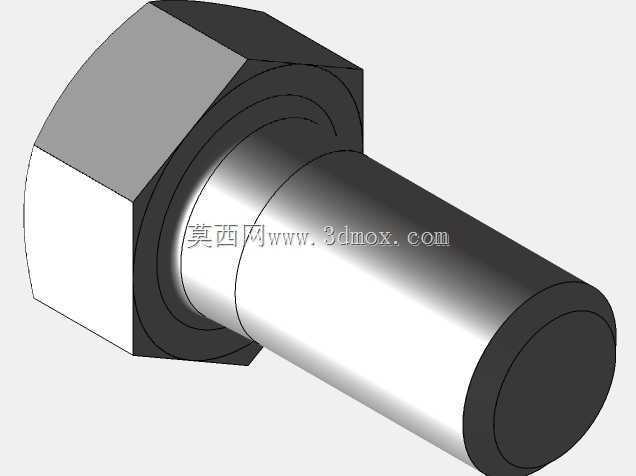

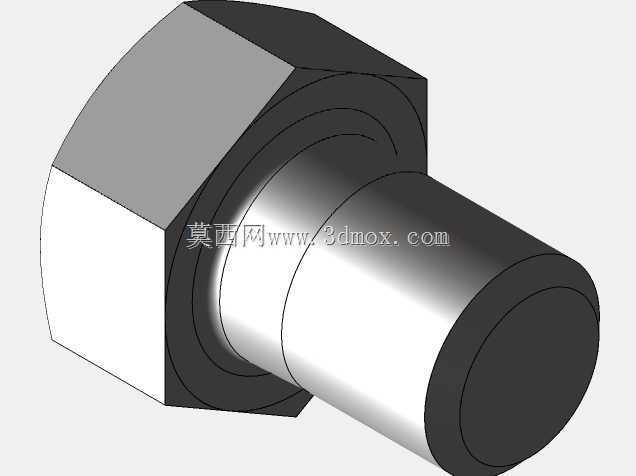

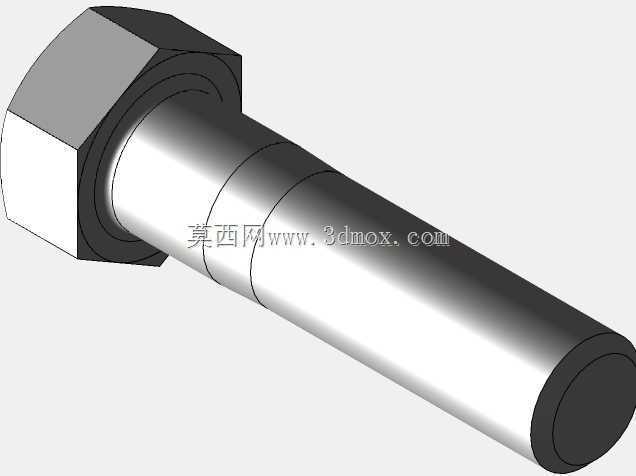

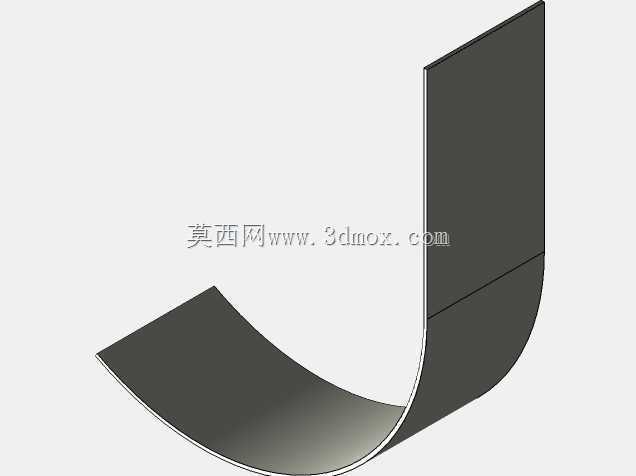

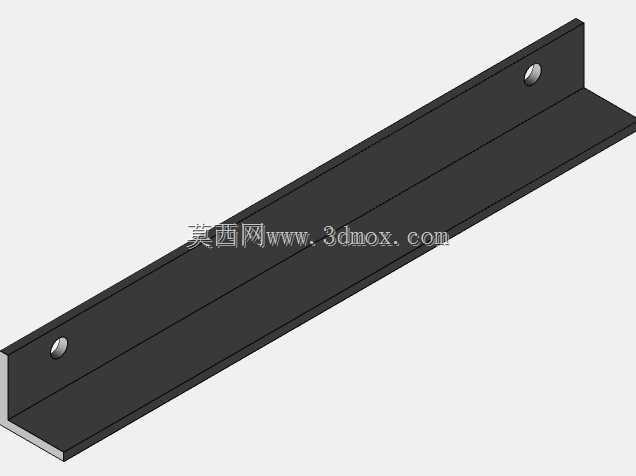

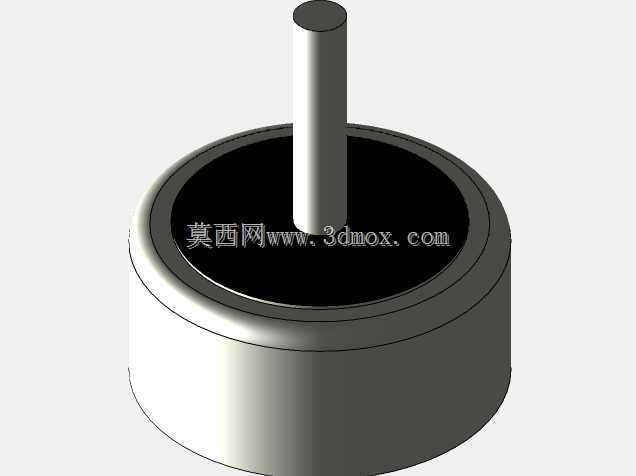

　　设备底部设置了三个支脚安装位，每个支脚都预留了螺栓安装孔，支脚与蜗壳主体之间做了加强筋连接，避免设备运行时叶轮转动产生的振动导致支脚焊缝开裂，安装时可根据现场固定面的平整度，在支脚下方加装橡胶减震垫，进一步降低运行振动向安装基面传递。蜗壳主体采用钣金折弯拼接结构设计，流道内壁做了圆弧过渡处理，没有突兀的折角或者凸起，能减少气流在蜗壳内部流动时的湍流损耗，提升风机运行效率，同时降低气流紊流产生的运行噪音。叶轮部分采用多叶片前倾式结构设计，叶片与轮毂之间的连接做了配重平衡处理，能避免高速转动时出现动平衡偏差导致的整机抖动，叶轮与进风口之间的间隙控制在合理范围，既不会因为间隙过大出现气流回流损失风压，

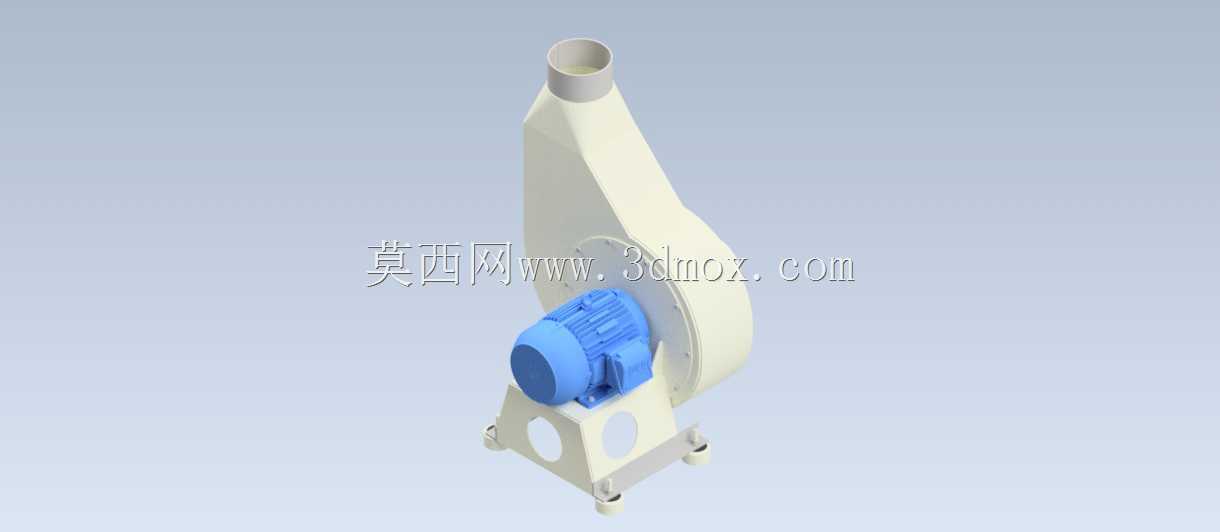

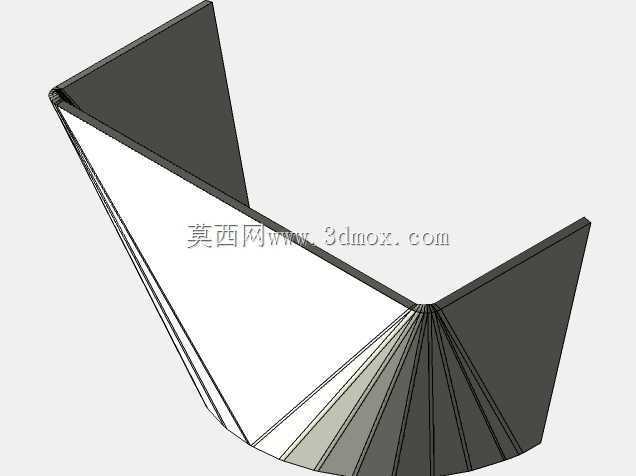

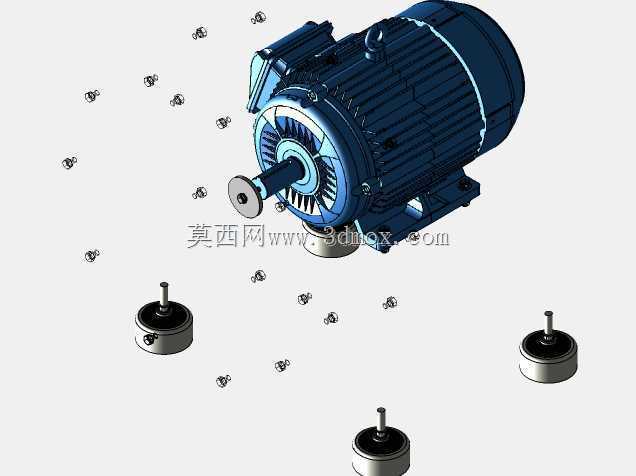

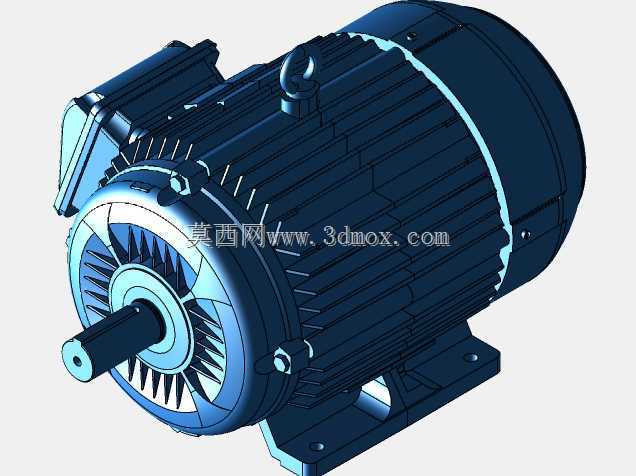

　　也不会因为间隙过小导致运行时叶轮与蜗壳发生刮擦。在设计建模过程中，优先考虑了钣金加工的工艺可行性，蜗壳的所有折弯边都预留了合理的折弯余量，拼接焊缝位置都设置在蜗壳外侧非流道面，避免焊缝凸起影响内部气流流动，同时也方便后期焊接加工与表面打磨处理。设备的安装边界尺寸经过优化，整体宽度控制在适配多数小型设备旁侧安装的范围，不会占用过多的现场安装空间，进风口与出风口的中心距、支脚的安装孔位间距都做了标准化适配，可直接替换同参数规格的现有老旧风机，无需对现场管路和安装基座做额外改造。从功能特性来看，这款设备可根据实际使用场景需求匹配不同功率的驱动电机，既可以用于车间焊接工位的焊烟抽吸引风，也可以用于小型生产设备的散热排风，

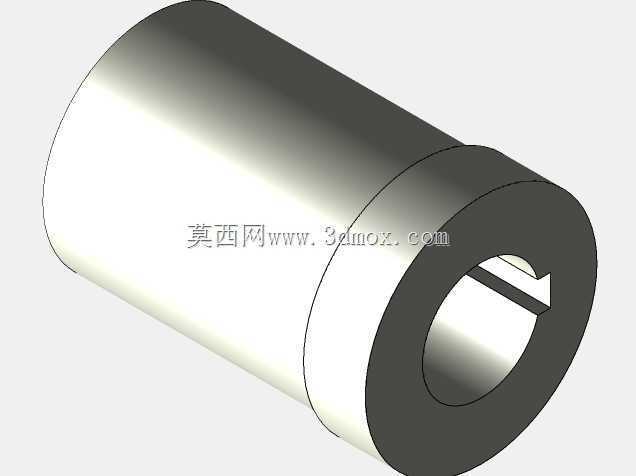

　　还能作为实验室通风柜的末端引风装置使用，适用场景覆盖多个工业通风细分领域。建模过程中对所有装配配合面都做了公差预留，比如电机安装位与蜗壳的配合止口、叶轮与电机轴的配合孔，都按照机械加工的常规公差要求设置了配合间隙，能保证实际加工装配时的顺畅度，不会出现过盈装配无法安装或者间隙过大导致同轴度偏差的问题。蜗壳外部的加强筋布局经过受力仿真验证，能承受设备满负荷运行时的气流压力，不会因为长期受风压作用出现蜗壳变形的问题，支脚的承重强度也经过校核，可承受整机重量同时抵消运行时的动载荷，保证设备长期运行的结构稳定性。
