适配3吨级挖掘机的多齿松土耙具结构

　　在丘陵农田整理、果园深松作业、小型土石方表层清理这类工况里，常规挖斗的作业精度与表层梳理能力往往存在短板——要么单次取土量过大容易破坏作业面平整度，要么斗齿间距过宽无法完成表层杂物、板结土层的细碎梳理，这类场景下配套专用的耙式属具，能大幅降低作业后的人工修整成本。这款耙具在设计之初就锚定3吨级小型挖掘机的属具挂载边界，没有盲目追求大作业宽度，而是把铲斗宽度控制在135mm，这个尺寸刚好适配小微挖的动臂摆幅精度，在狭窄的果树行间、田埂侧边作业时，不会因为属具过宽刮蹭到作物枝干或者田埂砌体。尖齿间距设置为80mm，这个参数是经过多轮田间工况验证的：如果齿间距过小，作业时容易被杂草、作物残根堵塞，需要频繁停机清理；如果间距过大，

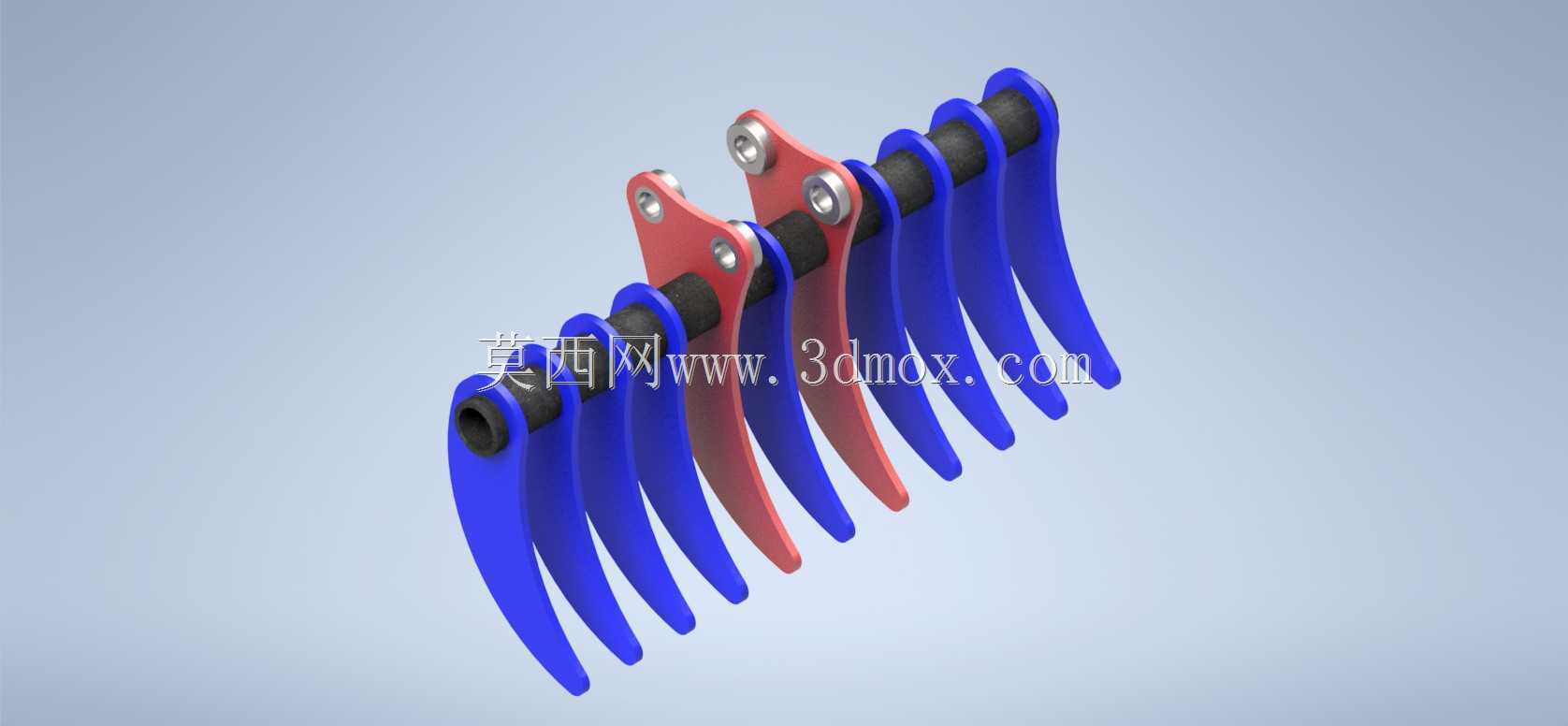

　　又无法有效拦截表层的石块、残膜等杂物，起不到筛分梳理的作用。尖齿之间预留的12mm硬齿结构，并非额外增加的冗余部件，而是为了应对板结土层、夹杂碎石的作业面，避免单齿受力过大出现弯折断裂，相当于在相邻耙齿之间形成了辅助受力的加强筋结构，同时不会额外增加过多的属具自重，整套耙具重量控制在60kg左右，不会超过3吨级挖掘机的小臂前端挂载载荷上限，不会因为属具过重导致动臂抬升乏力、作业时整机重心前倾的问题。从结构设计逻辑来看，这款耙具采用了双安装耳板的挂载结构，耳板上的销轴孔位完全匹配3吨级挖机快换接头的标准尺寸，不需要额外加工转接板就能直接挂载，降低了用户的适配成本。耙齿部分采用弧形弯曲的外形设计，而非直齿结构，

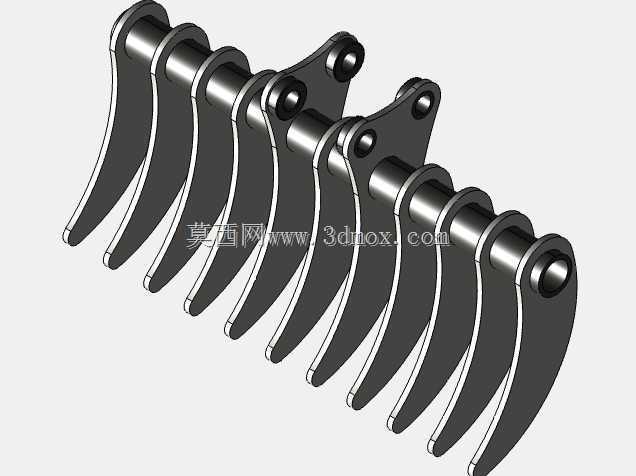

　　这种弧形轮廓在入土时能顺着挖机小臂的挖掘弧线切入土层，减少入土阻力，作业时耙齿能顺着土层弧度滑过，不会出现直齿容易“扎死”在土层里需要硬掰的情况，同时弧形齿在梳理表层土壤时，能把表层的土块顺着齿面抬升、滑落，自然完成细碎土块的筛分，把石块、残根等杂物留在齿间，方便集中清理。安装耳板与耙齿主梁的连接位置，做了局部加厚的加强结构，因为这个位置是属具受力的集中点，作业时所有耙齿受到的土层阻力都会传递到这个连接区域，如果壁厚不足，长期重载作业很容易出现焊缝开裂、耳板变形的问题。耙齿的排布采用等距均匀布局，保证作业时每个齿的受力均匀，不会出现局部齿过载的情况，最外侧的两个耙齿做了轻微的外倾角度处理，在作业面边缘位置能更好地收拢物料，

　　避免出现作业漏区。在实际应用场景里，这款耙具除了能完成农田的松土、杂物清理作业，还能适配园林绿化里的表层整地、建筑垃圾筛分后的细碎物料整理、牧场表层粪便与土壤的混合梳理等工况，相比常规挖斗，它的作业面更平整，梳理后的土层细碎度更高，不需要后续人工再做过多的平整改良。设计时也考虑了磨损问题，耙齿的尖端部分做了局部的加厚处理，因为入土时齿尖是磨损最快的区域，适当增加齿尖的壁厚，能延长整套属具的使用寿命，同时不会过多增加材料成本。主梁部分采用空心圆管结构，在保证整体结构强度的前提下，尽可能降低属具自重，避免给挖机小臂带来额外的载荷负担，毕竟小微挖的液压系统负载冗余有限，过重的属具不仅会影响作业灵活性，还会加速液压密封件的老化。相邻耙齿之间的硬齿结构高度略低于主耙齿，正常作业时硬齿不会直接切入土层，只有当主耙齿遇到较大阻力、出现轻微形变趋势时，硬齿才会接触土层分担受力，这种设计既保证了作业时的入土顺畅度，又提升了整体结构的抗过载能力，不会因为硬齿突出增加不必要的入土阻力。
