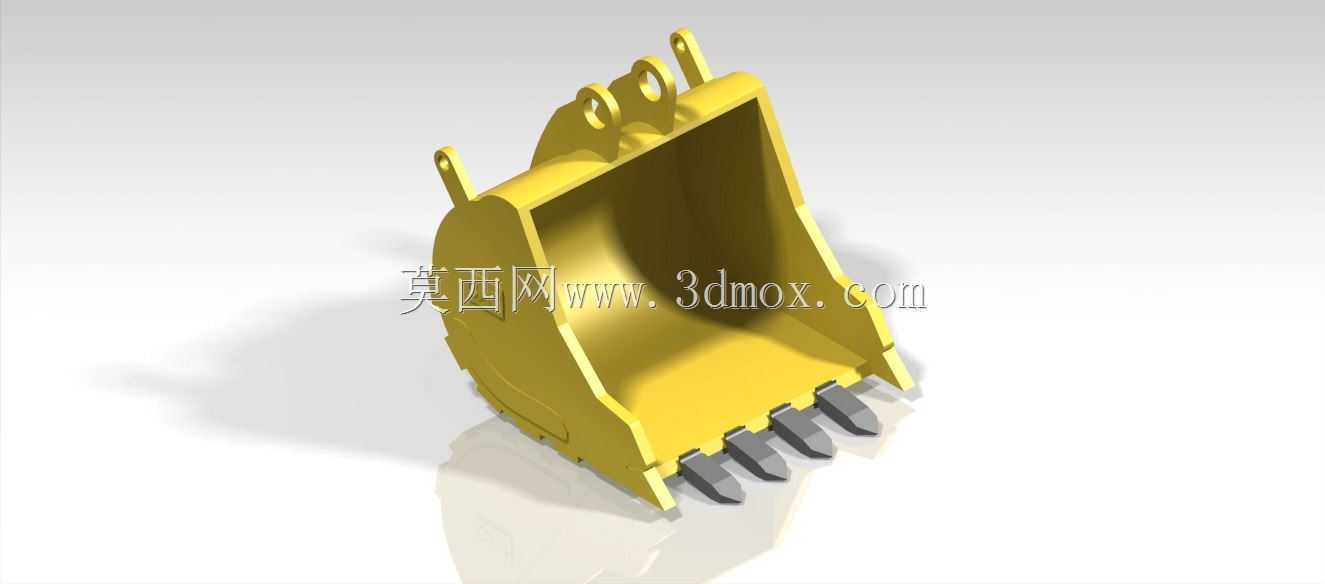

工程作业用挖掘机耐磨铲斗结构设计

　　作为常年跟工程机械三维建模打交道的结构工程师，做挖掘机铲斗的数模时，最先要锚定的是实际作业场景的边界——毕竟铲斗是直接跟土石方、矿料硬碰硬的部件，脱离工况谈设计全是空谈。先从安装适配说起，这个铲斗的上部铰接耳板的孔位间距、销轴孔径，是严格匹配对应吨位挖掘机斗杆、连杆的安装尺寸做的，建模时特意留足了铰接处的转动间隙，避免实际装配时跟斗杆侧的护板、连杆端头发生运动干涉，耳板的厚度也根据对应机型的挖掘力参数做了匹配，不会出现耳板拉裂的失效问题。

　　再看斗体本身的结构，斗腔的弧形曲面是按物料堆积角做的优化，不是随便拉个弧面就完事，这样在铲掘松散土方、碎石的时候，物料能顺着弧面快速填充斗腔，不会在斗内形成卡滞的死角，卸料的时候也能靠自重快速滑净，减少余料粘附带来的无效载荷。斗口部位的齿座是跟斗唇板做了一体化的贴合设计，斗齿采用插拔式的装配结构，现场更换斗齿不需要做大量的焊接作业，只要敲下固定销就能完成替换，对于矿山、基建这种工期紧的作业场景，能大幅减少停机维护的时间。斗侧的侧刃板做了加厚处理，而且边缘做了倾斜的倒角，在挖掘侧边土体、修整边坡的时候，不会因为侧刃太钝导致切削阻力过大，也能避免侧部直接撞击硬质岩体时出现斗体变形。

　　从功能特性来说，这个铲斗属于通用土方型的结构，既可以用于房建地基开挖时的土方铲装，也能适配市政管线铺设的沟槽作业，换用高强度斗齿之后，还能应对轻度的碎石、风化岩作业场景。建模的时候特意在斗背部预留了耐磨板的安装位，用户可以根据实际作业的磨损情况，自行加装耐磨衬板，不需要额外在斗体上打孔焊接，避免破坏斗体母材的结构强度。斗底的加强筋是沿着受力方向布置的，不是随便横平竖直加筋，挖掘时的载荷能顺着筋板传递到整个斗体框架，不会出现应力集中在斗唇焊缝处的问题，之前见过不少小厂做的铲斗，筋板布置不合理，用个两三个月斗唇就开焊开裂，就是载荷传递路径没做对。

　　再说到外形尺寸的控制，斗容是严格匹配对应挖掘机的倾覆载荷、提升力参数做的，不会盲目做大斗容导致挖掘机作业时翘头、液压系统过载，斗的整体宽度也跟对应机型的履带宽度做了适配，挖沟槽的时候能一次成型对应宽度的槽壁，不需要反复修边。上部的吊耳结构是跟耳板做了一体化的加强，现场需要吊装小型构件的时候，可以直接通过吊耳挂吊装带，不需要额外焊接吊点，当然建模时也做了载荷校核，保证吊点的承载力满足现场辅助吊装的需求，不会出现吊耳断裂的安全隐患。

　　实际做这个数模的时候，所有的折弯圆角、焊缝预留间隙都按实际加工工艺做了还原，比如斗板折弯处的圆角半径是跟常用折弯机的下模槽宽匹配的，生产时不需要额外定制模具就能加工，各个焊接部位的坡口也在数模里做了预留，车间拿到数模就能直接拆图下料，不需要二次调整结构。很多新手做铲斗模型的时候，只会照着外观画个壳子，忽略了加工工艺、安装边界、受力路径这些实际工程要素，做出来的数模看着像那么回事，真要拿去生产或者做运动仿真，就会出现各种干涉、强度不足的问题。这个铲斗的数模在做运动仿真的时候，全程模拟了挖掘、提升、卸料的全行程动作，跟斗杆、连杆的运动包络完全没有干涉，铰接处的销轴装配间隙也符合工程机械的装配公差要求，不管是用来做作业仿真、结构有限元分析，还是直接拆图生产，都能满足工程端的实际需求。另外斗齿的切削角度是按最优切入角做的调整，铲掘时斗齿能以最小的阻力插入料堆，减少液压系统的压力冲击，既能降低作业油耗，也能延长液压部件的使用寿命，这些细节都是靠大量现场作业数据反馈才能调整到位的，不是坐在电脑前拍脑袋就能定的参数。
