卧式钢制4500升柴油存储罐体结构

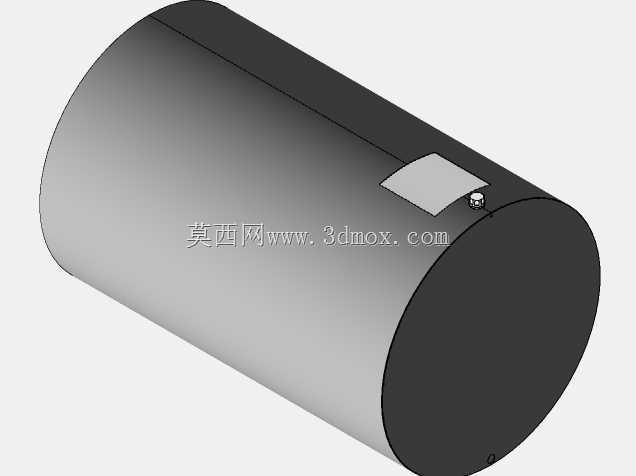

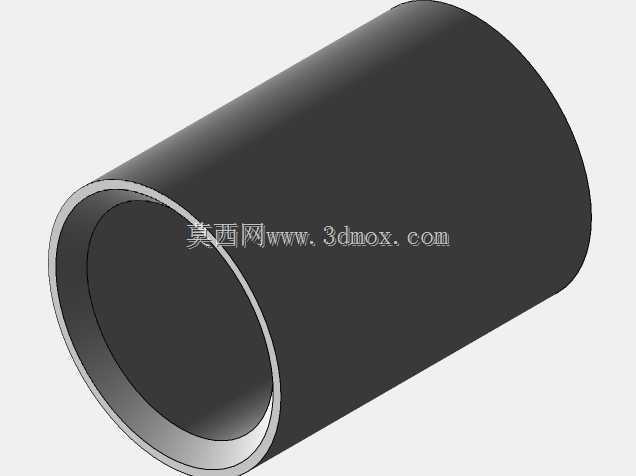

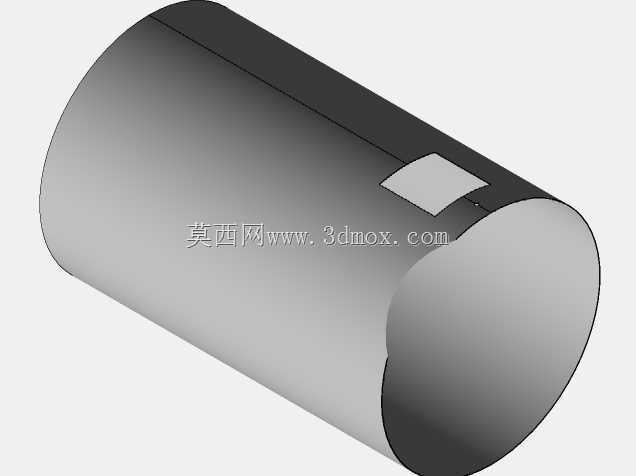

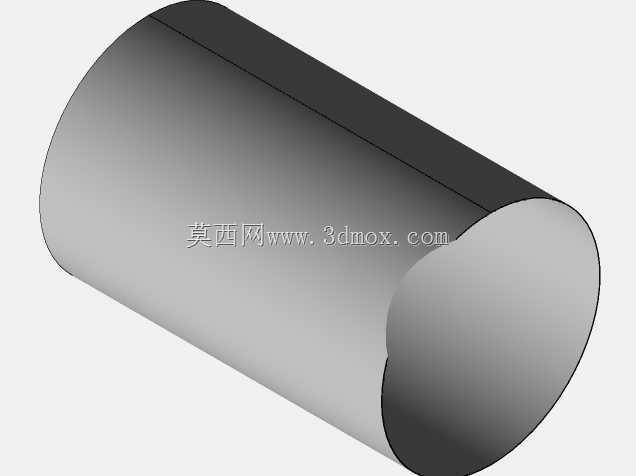

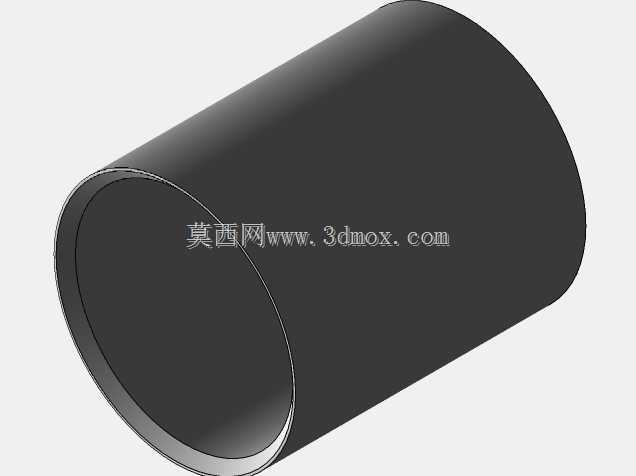

　　在工矿厂区、野外作业场站、中小型燃油补给点的燃油存储场景中，卧式大容量柴油储罐是核心的静态存储设备，这类设备需要兼顾存储容量、场地适配性、安装便捷性与长期使用的结构可靠性，本次设计的4500升容量钢制储油罐体，正是针对中小体量燃油常态化存储需求完成的结构方案。从实际使用场景出发，这类储罐不需要像车载储油罐那样承受动态颠簸载荷，也不同于超大型立式储油库的罐体设计，它的核心诉求是在有限的场地占地面积下，实现稳定的燃油存储，同时预留足够的操作接口满足日常注油、出油、液位检测、检修维护的需求。设计过程中首先确定了卧式圆柱筒体的主体结构形式，相较于方形储槽，圆柱筒体的环向应力分布更均匀，在相同壁厚下能承受更高的内部静压力，

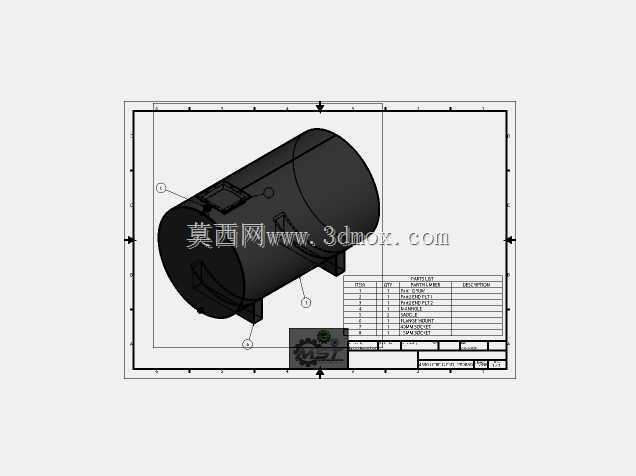

　　同时筒体两端采用标准椭圆封头结构，能够有效降低端部应力集中，避免长期存储过程中焊缝位置出现疲劳渗漏。筒体的容积核算严格按照4500升的有效存储容量推导，计算时预留了5%左右的气相空间，避免环境温度升高时柴油体积膨胀导致罐体超压，筒体的长度与直径比例控制在3:1左右，这个比例既能够保证卧式放置时的重心高度足够低，提升放置稳定性，也不会因为筒体过长导致支撑跨距过大，造成筒体中部下挠变形。安装边界方面，罐体底部设计了两个对称分布的鞍式支座，支座的弧形支撑面与筒体外径完全贴合，接触位置设置了缓冲垫板，避免支座与筒体直接焊接造成的局部应力集中，支座底板预留了地脚螺栓安装孔，可直接固定在混凝土基础上，两个支座的间距经过挠度核算，

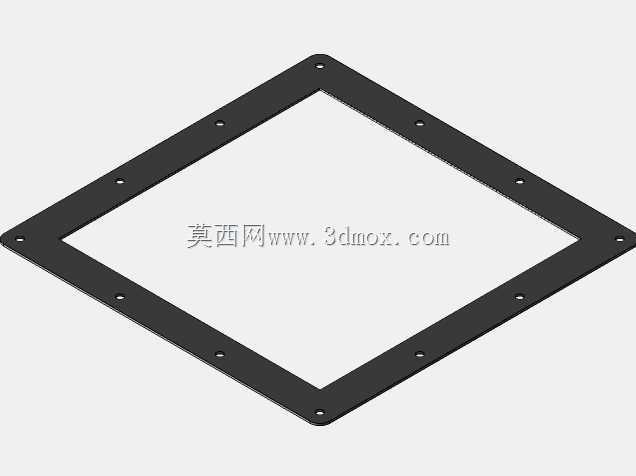

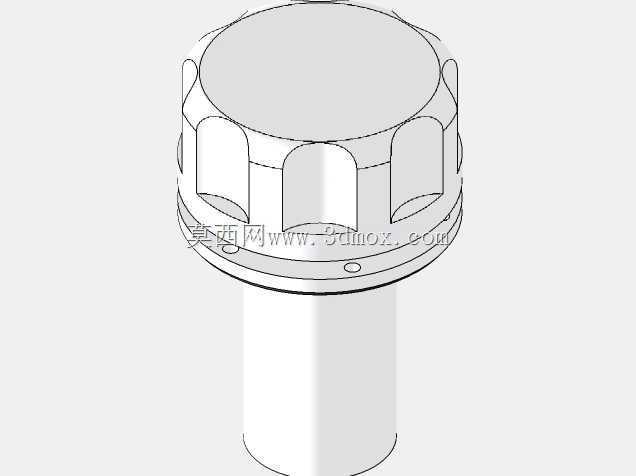

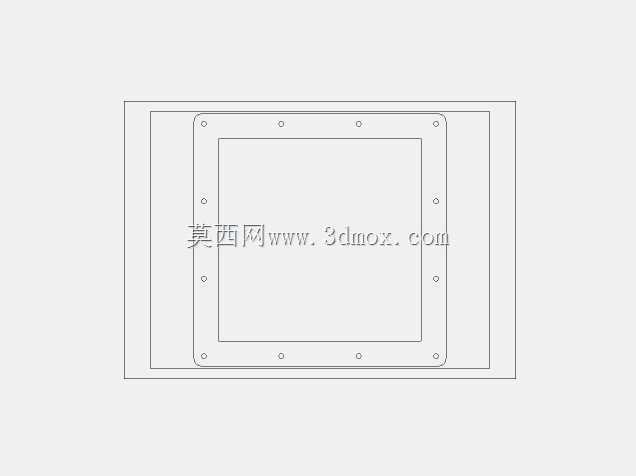

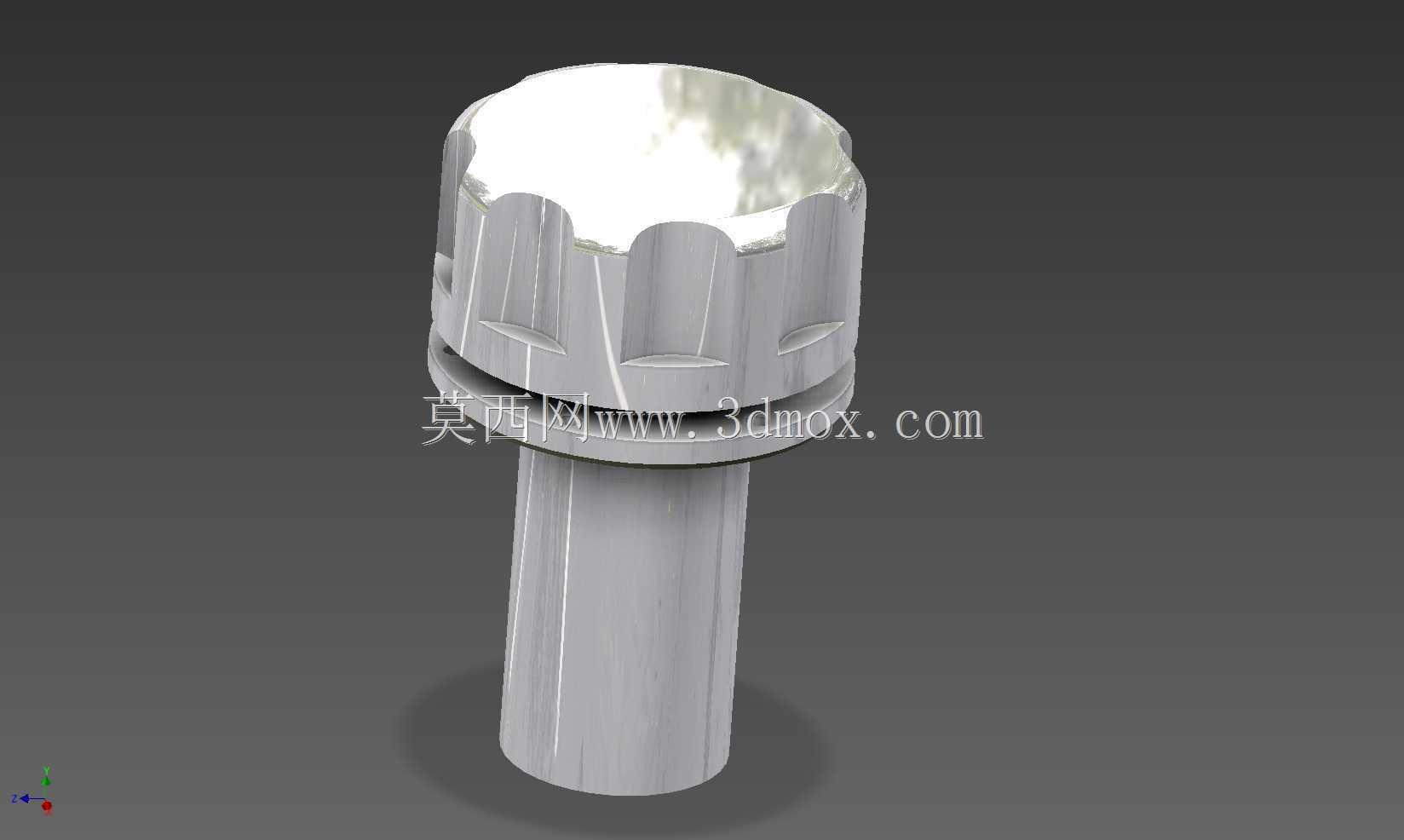

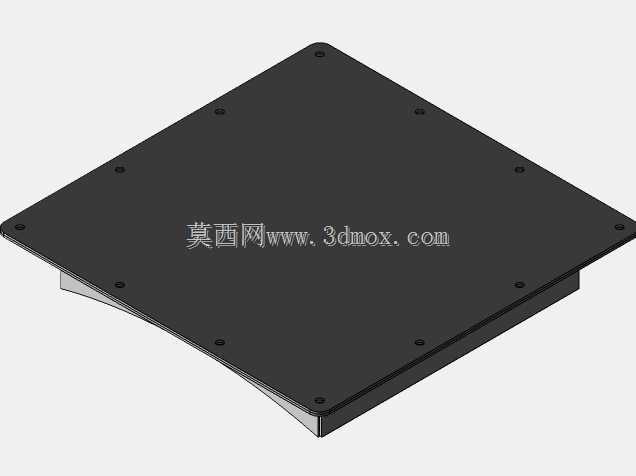

　　确保筒体充满介质时的最大下挠量控制在筒体长度的1/1000以内，避免长期变形损伤焊缝。罐体顶部的接口布局充分考虑现场操作的便利性，设置了带密封盖板的人孔，方便检修人员进入罐体内部做清洁与防腐检查，人孔旁预留了注油口、透气口、液位计安装接口，注油口内置防冲击挡板，避免注油时高速油流冲击罐底造成防腐层破损，透气口配置了阻火透气帽，平衡罐内外压力的同时阻断外部明火进入罐内。罐体侧下方设置了出油口与排污口，出油口的高度距离罐底有100mm的距离，避免沉积在罐底的杂质随燃油输出，排污口设置在罐体最低位置，方便定期排出罐底沉积的水渣与杂质。筒体壁厚的选取结合了存储介质特性与使用环境，采用普通碳素钢板卷制焊接，所有焊缝都做连续满焊处理，

　　外部做防锈防腐涂装，内部做耐油防腐涂层，适配柴油长期存储的介质兼容性要求。在建模过程中，所有接口的法兰尺寸都遵循通用管路标准，方便现场对接阀门、管路与检测仪表，鞍座的安装孔位尺寸也做了标准化处理，可直接适配常规的中小型储油站基础施工要求，不需要额外做定制化的基础改造。不同于大型储油罐需要配套复杂的消防与冷却系统，这个体量的储罐更侧重结构的紧凑性与安装的便捷性，整体外形没有多余的突出结构，运输时可以直接采用平板车辆装载，不需要做特殊的超限运输处理，到场后完成地脚固定、管路对接即可投入使用，能够快速满足野外作业点、厂区内部燃油中转、小型加油站点的燃油存储需求。结构设计时也充分考虑了日常维护的便利性，所有操作接口都集中在罐体顶部与侧部的操作可达区域，操作人员站在地面或者简单的操作平台上就可以完成注油、液位检查、排污等常规操作，不需要攀爬过高的结构，降低日常作业的安全风险。
