工程车辆用后挡与水平挡组合作业装置

　　该装置主要适配于滑移装载机、小型挖掘装载机等紧凑型工程作业主机，多用于市政道路养护、厂区物料规整、场地表层整平、散料围挡推送这类高频次小范围作业场景，在老旧小区改造的步道铺装作业、厂区散状原料的短距离归集、冬季道路除雪后的残雪规整作业中，这类组合式挡料整平构件的使用占比逐年提升，相比单一功能的推板，它能同时完成竖向挡料与水平向整平两道工序，减少主机来回往返的作业次数，降低窄小场地内的设备转向操作频次。从功能特性上看，装置的竖向挡料部分采用了带弧度的曲面构型，不是传统的直板结构，推送散料时能减少物料从挡料板两侧的溢料量，尤其是推送颗粒度较小的砂石、融雪剂、细碎渣土时，曲面的导流作用能让物料始终集中在挡料板的作业幅宽范围内，

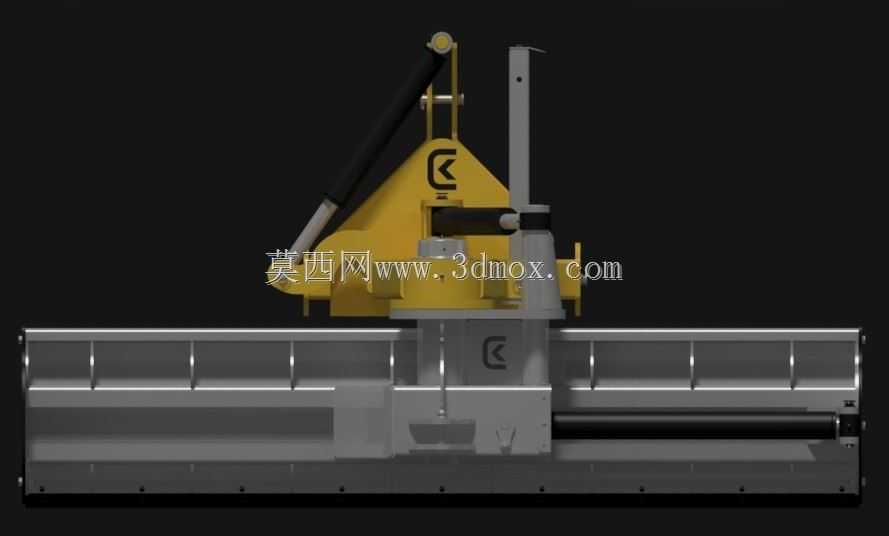

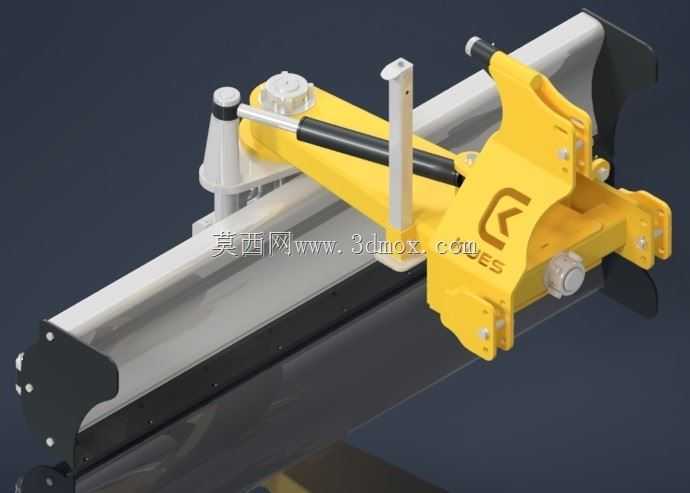

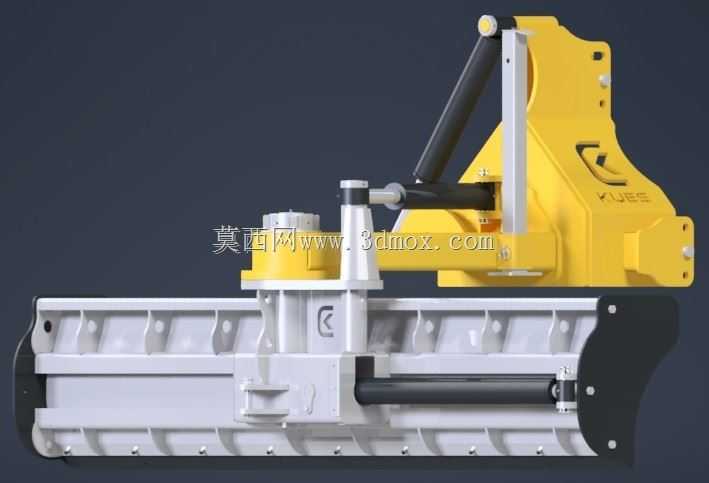

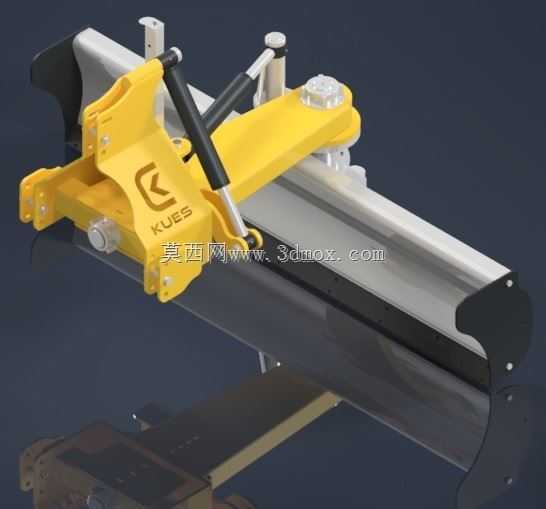

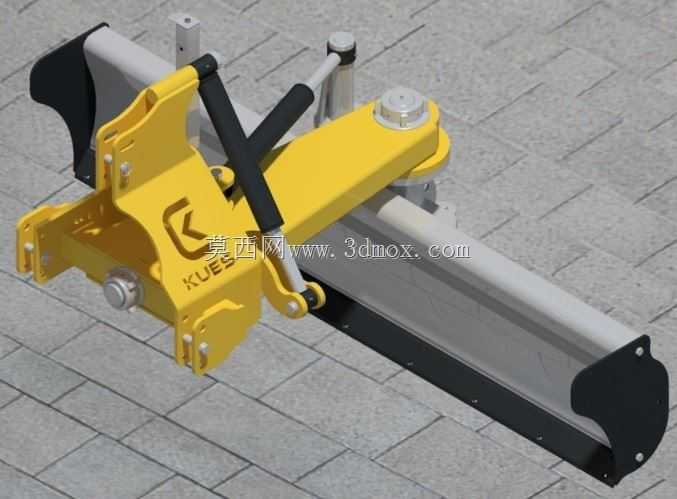

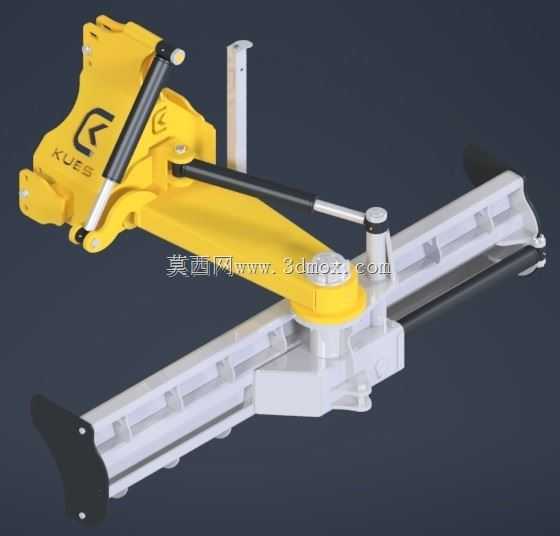

　　不会出现两侧漏料导致的反复整理问题。水平挡料部分与竖向挡板采用铰接式连接，配合黑色的阻尼气撑杆实现角度的自适应调节，当主机向前推进作业时，水平段会在自身重力与气撑的阻尼作用下始终贴合作业基面，不管是存在轻微起伏的沥青路面，还是平整度稍差的碎石场地，都能保证整平后的表层高差控制在合理范围内，不会出现局部刮蹭过深或者浮料残留的问题。设计过程中，首先考虑的是与主机快换接头的适配性，装置上部的连接座完全匹配通用型滑移装载机快换接口的安装尺寸，连接销的孔位间距、销轴直径都按照行业通用快换标准做了匹配，不需要额外制作过渡连接法兰，操作人员在驾驶位就能完成快换操作，整个换装过程不需要额外辅助工具。主体受力结构采用Q355钢板焊接成型，

　　黄色涂装部分的构件厚度根据受力位置做了差异化设计，与快换座连接的受力加强板厚度达到12mm，挡料板的主体面板厚度为6mm，既保证了推送满载物料时的结构强度，不会因为长期受侧向挤压力出现板面变形，也尽可能控制了装置自身重量，避免过重导致主机前端载荷过大影响作业稳定性。安装边界方面，装置的整体作业幅宽控制在1.8米，适配绝大多数紧凑型工程主机的作业宽度，不会出现幅宽过宽导致窄路无法通行的问题；竖向挡料板的高度为450mm，单次推送散料的最大堆料高度不超过400mm，完全匹配小型主机的额定推送载荷；水平整平段的伸出长度为300mm，作业时水平段与基面的接触压力通过气撑的阻尼力做了预设，不会因为压力过大刮坏已铺装的路面表层，

　　也不会因为压力过小导致浮料无法完全刮平。装置上的铰接转动副都加装了自润滑铜套，长期在多粉尘的户外作业环境下使用，不需要频繁加注润滑脂也能保证转动灵活，不会出现铰接点卡滞导致水平段无法自适应基面起伏的问题。挡料板的下部边缘做了可更换的耐磨刀板设计，刀板采用高强度耐磨钢材质，通过沉头螺栓与主体挡料板连接，当刀板磨损到极限尺寸后，只需要拆卸螺栓更换新的刀板即可，不需要整体更换挡料板主体，大幅降低了后期的使用维护成本。在实际作业测试中，该装置推送砂石料时的单次推送量能达到0.4立方米，整平后的场地平整度误差不超过10mm每米，完全满足市政养护、厂区规整这类作业的精度要求，相比传统的单一推板，作业效率能提升40%左右，尤其是在需要同时完成挡料和整平的作业场景下，不需要中途更换属具，一次走刀就能完成两道工序。结构设计时还做了受力仿真验证，在最大推送载荷工况下，挡料板的最大变形量不超过2mm，铰接点的最大应力远低于材料的屈服强度，能保证长期交变载荷作用下不会出现焊缝开裂、结构变形的问题。装置的所有外露连接螺栓都采用了防松设计，避免作业过程中因为持续振动出现螺栓松动脱落的安全隐患，涂装层采用了工程车辆专用的户外耐候粉末涂层，长期在紫外线照射、雨水冲刷的户外环境下使用，也不会出现涂层脱落、构件锈蚀的问题，使用寿命能达到普通喷漆构件的3倍以上。
