车间物料转运电动辅助手推车结构

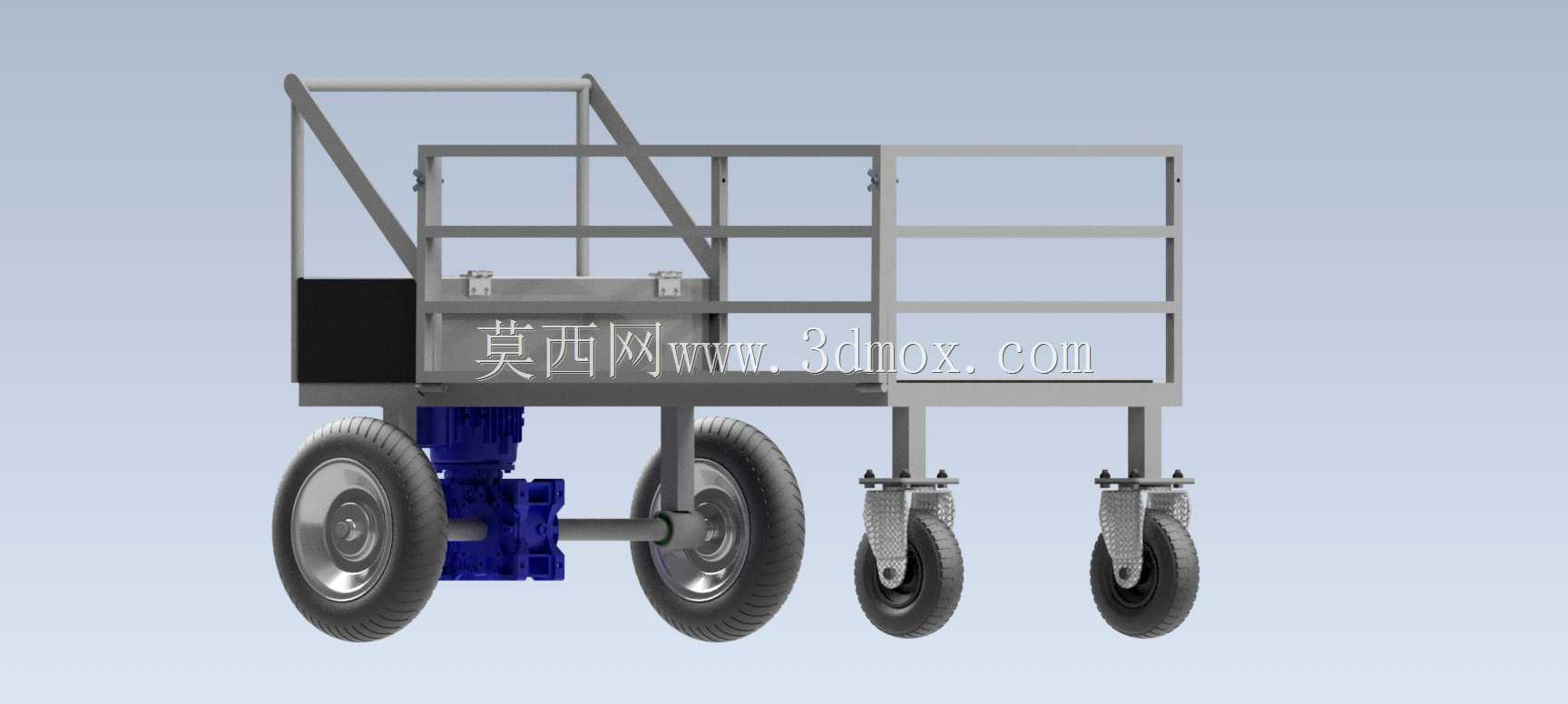

　　这款轮式辅助转运设备，主要面向生产车间内部的短距离物料、工装工具转运场景，适配机械加工车间、装配产线旁、仓储分拣区这类通道宽度有限、需要频繁在工位间周转物料的作业环境，替代传统纯人力手推的搬运模式，降低作业人员的推拉负荷，尤其适合单次转运重量在人力搬运负荷上限附近、需要频繁启停转向的作业工况。从结构布局来看，设备采用四轮承载设计，后部两个大直径充气驱动轮搭配前部两个万向脚轮，驱动轮侧集成了减速驱动单元，直接将动力输出至驱动轮轴，省去了额外的链传动或带传动结构，既压缩了底盘的纵向安装空间，也减少了传动环节的维护点。后部的大直径轮组可以适配车间内常见的环氧地坪、水泥地面，甚至是轻微不平整的车间通道地面，

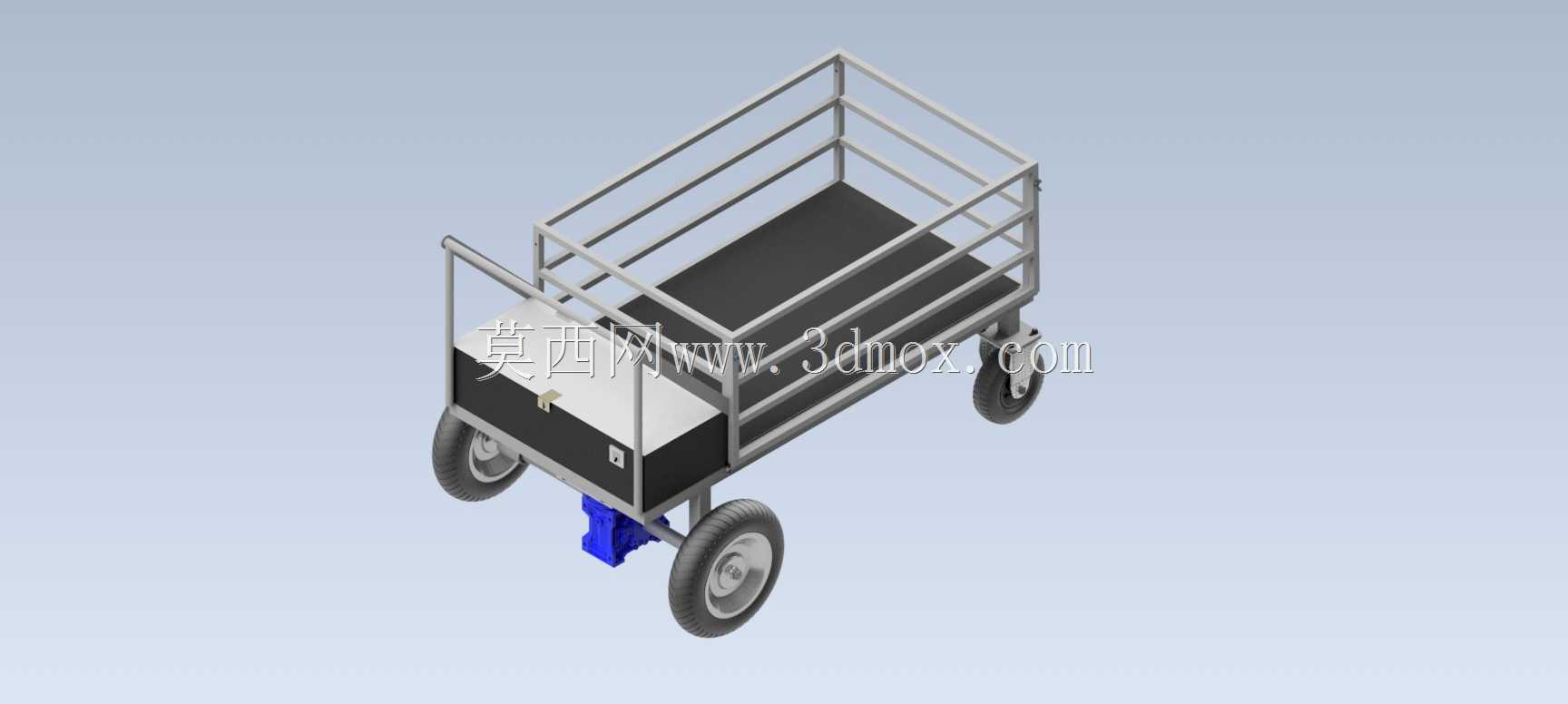

　　充气胎的缓冲特性也能避免转运过程中颠簸对精密工装、易碎加工件造成的磕碰损伤；前部的万向脚轮采用带刹车的结构，停靠在工位旁时可以踩下刹车锁定轮组，避免装货过程中设备滑移。上部的承载栏采用框架式护栏结构，护栏由多道横向方管与竖向支撑焊接而成，三面围合的结构可以防止转运过程中物料从侧方滑落，护栏的高度设置在成年人腰腹位置，既不会过高影响操作人员取放栏内的物料，也能对堆叠的物料起到足够的围挡作用；承载平台采用花纹钢板铺设，表面的防滑纹理可以增大与物料包装箱、工装底座的摩擦力，避免转运起步、制动时物料在平台上窜动。后部的推手结构采用倾斜角度设计，扶手高度适配成年人站立操作的自然握持高度，操作人员站在设备后方即可通过扶手控制行进方向，

　　配合驱动单元的调速控制，可以实现平稳的起步与制动，不会出现传统手推车启动时需要猛力推拉的情况。底盘部分的驱动单元安装位置做了下沉式设计，在保证驱动轮离地间隙足够的前提下，尽可能降低了整体承载平台的高度，一方面降低了整车载货后的重心高度，提升行进过程中的稳定性，避免转向时侧翻，另一方面也减少了操作人员装卸物料时的抬升高度，降低搬抬物料的劳动强度。从安装边界来看，设备的整体宽度控制在常规车间通道的最小通行宽度以内，长度适配常见的工位间预留周转空间，转弯半径依托前部万向脚轮的转向特性，可以在狭窄的设备间隙中完成转向调头，不需要预留过大的转弯空间，适配密集排布的生产车间布局。护栏结构采用模块化焊接设计，

　　所有方管连接处都做了满焊处理并打磨焊渣，避免应力集中导致的焊缝开裂，承载平台下方设置了多道横向加强筋，对应大重量物料的放置位置做了局部加厚，保证满载情况下平台不会出现下凹变形。驱动轮与轮轴的连接采用键连接加锁紧螺母的固定方式，传递扭矩的同时也方便后期维护时拆卸更换轮胎；前部万向脚轮通过法兰盘与底盘框架螺栓连接，脚轮磨损后可以直接拆卸更换，不需要对底盘结构做改动。设备的电气控制部分集成在后部推手旁的安装位，控制按钮做了防水防尘处理，适配车间内多粉尘、偶尔有切削液飞溅的作业环境，驱动单元的减速箱采用密封式结构，日常使用不需要频繁加注润滑脂，降低日常维护的工作量。在实际使用场景中，这款设备可以搭配不同的物料盛放工装使用，比如放置标准塑料周转箱转运加工零配件，或者放置专用工装架转运装配用的工具、夹具，甚至可以临时作为移动的作业台，在设备抢修时承载维修工具与更换的零部件，灵活适配车间内多种短距离转运需求。
