挖掘机造型户外指示风向标结构设计

　　这款挖掘机造型的风向标，核心应用场景集中在户外工程主题园区、重型机械主题展馆外部导视区域、工矿企业厂区户外风向指示点位，同时也可适配工程机械爱好者的庭院装饰与实用风向观测需求，区别于传统箭头式风向标，它将工程设备辨识度与风向指示功能做了深度融合，不需要额外标注说明，路过的人员就能快速识别指示方向，同时能呼应所在场景的工程属性。从实际用途来看，它首先承担基础的风向实时指示功能，外露的长杆两端设置箭头结构，在自然风作用下可绕中心安装轴自由转动，始终保持箭头指向来风方向，帮助现场人员快速判断实时风向，在工矿厂区这类存在扬尘、废气排放风险的区域，能为人员疏散、作业点位调整提供直观的风向参考；其次它本身具备景观装饰属性，

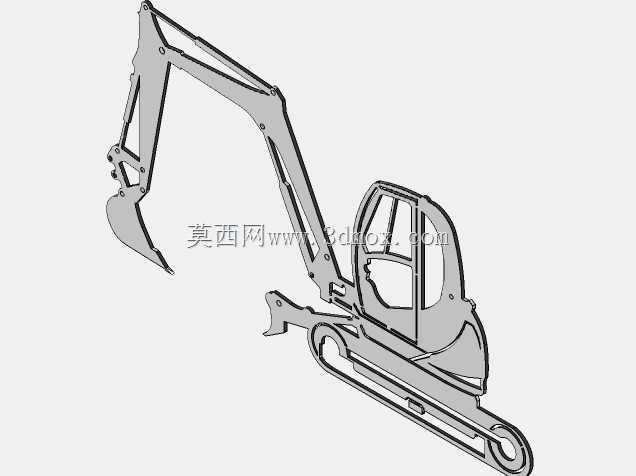

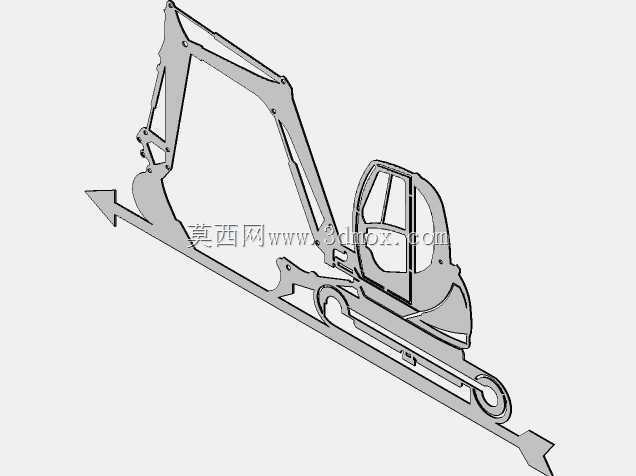

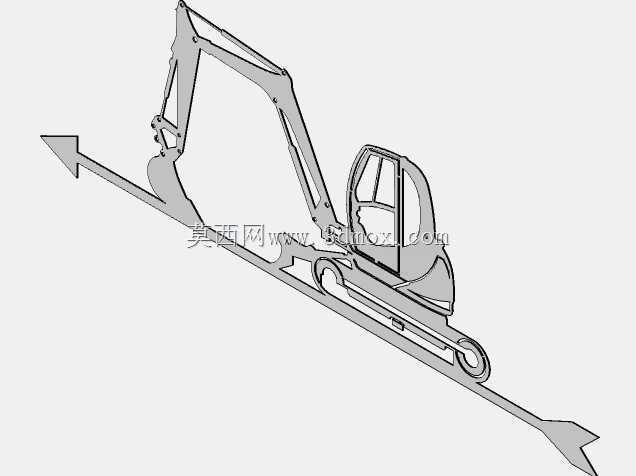

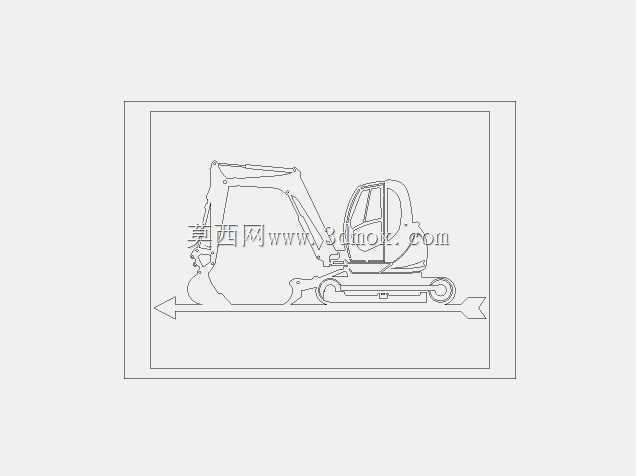

　　挖掘机的造型轮廓采用了线架式的简化结构设计，没有冗余的封闭壳体，风阻更小，转动更灵敏，同时辨识度足够高，不会和普通造型风向标混淆。从功能特性层面来说，整个构件采用一体化的平板式轮廓设计，没有复杂的曲面拼接结构，所有轮廓线条均为连续的激光切割路径，加工时仅需单块板材即可完成主体成型，不需要多零件拼焊组装，生产工序更短，装配误差更容易控制。转动部位设置在挖掘机造型的机身重心位置，保证两端风阻受力平衡，不会出现头重脚轻导致的转动卡滞、偏向一侧的问题，两端的箭头结构做了斜切收边处理，既提升了方向指向的辨识度，也能在风作用下形成更稳定的转动力矩，微风环境下也能顺利转动指向。设计思路上，没有照搬完整挖掘机的复杂结构做等比例缩小，而是提取了挖掘机最具辨识度的几个特征元素：弯曲的动臂结构、带轮廓线的驾驶室、履带行走机构的简化轮廓，将这些元素整合在同一块平板构件上，同时把风向标必需的指向箭头和挖掘机的动臂、尾部结构做了融合，前端箭头直接衔接在挖斗位置，后端箭头整合在机身尾部，没有额外增加独立的箭头构件，让整个造型更协调统一，不会出现功能结构和造型脱节的问题。针对户外使用的场景，整个构件的轮廓边缘都做了圆角过渡处理，没有尖锐的毛刺棱角，避免安装和后期维护时出现划伤风险；平板式的结构表面没有积水积灰的凹陷结构，雨天过后水分可以快速顺着板面流走，不容易积留污渍，减少后期维护的清洁频次。外形尺寸方面，主体构件的长度方向控制在1.2米以内，

　　宽度方向（垂直于转动轴线）最大尺寸不超过0.4米，安装时中心转轴距离安装基础面的高度建议设置在1.8米到2.5米区间，既保证人员站在地面可以清晰看到风向指示，也避免过低导致的人员磕碰、被周边低矮障碍物遮挡风路的问题。安装边界上，底部的安装座需要匹配直径不小于30mm的立式安装杆，转轴部位采用耐磨的自润滑衬套，不需要定期加注润滑脂，适配户外长期免维护的使用需求；安装点位需要避开周边高大建筑物、乔木的挡风区域，保证各个方向的来风都能顺畅作用在构件表面，确保风向指示的准确性。整个结构没有易损的电子元器件，纯机械结构的可靠性更高，在-30℃到60℃的户外环境温度区间内都可以正常工作，不会因为高低温出现结构变形、转动卡滞的问题。

　　线架式的轮廓设计在降低风阻的同时，也减少了大风天气下构件承受的风载荷，面对12级以内的强风环境，不会因为风阻过大出现构件变形、转轴弯折的问题，结构强度冗余足够应对绝大多数户外场景的极端天气。和传统的塑料材质风向标相比，金属板材的结构抗老化性能更好，长期紫外线照射、雨水侵蚀下不会出现材质脆化、褪色严重的问题，使用寿命更长。在细节处理上，挖掘机的动臂铰接点位置做了镂空的轮廓示意，没有做实体的铰接轴结构，既保留了挖掘机的结构辨识度，也不会因为镂空过多导致构件整体强度下降；驾驶室的轮廓采用了和真实挖掘机驾驶室一致的弧线造型，没有生硬的直线转折，提升了整体造型的还原度；履带部分的轮廓做了简化的环形线条处理，没有逐个做履带齿的细节，避免过多细小结构在户外使用时积留杂物、影响转动平衡。
