青香蕉去皮加工专用设备结构设计

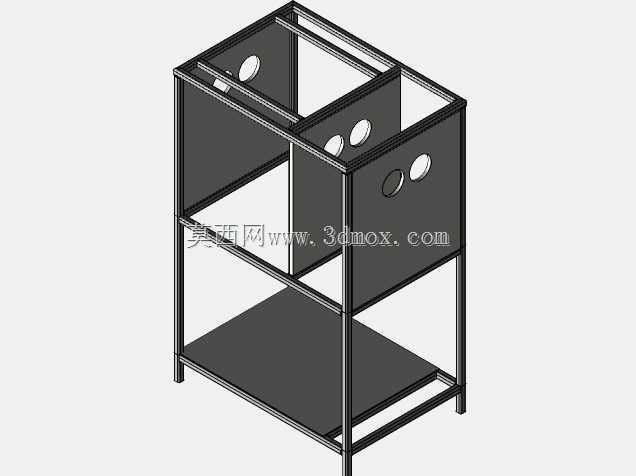

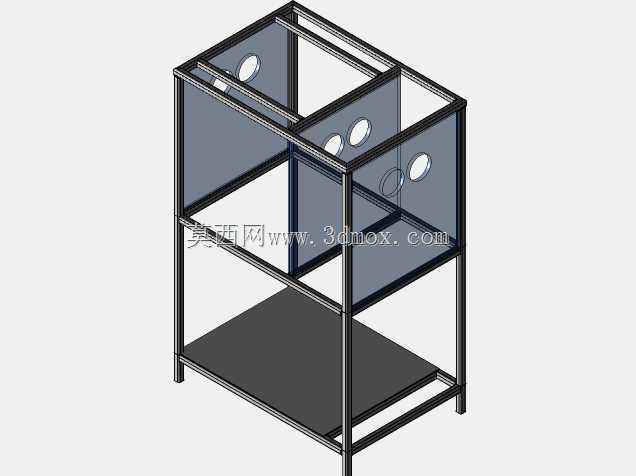

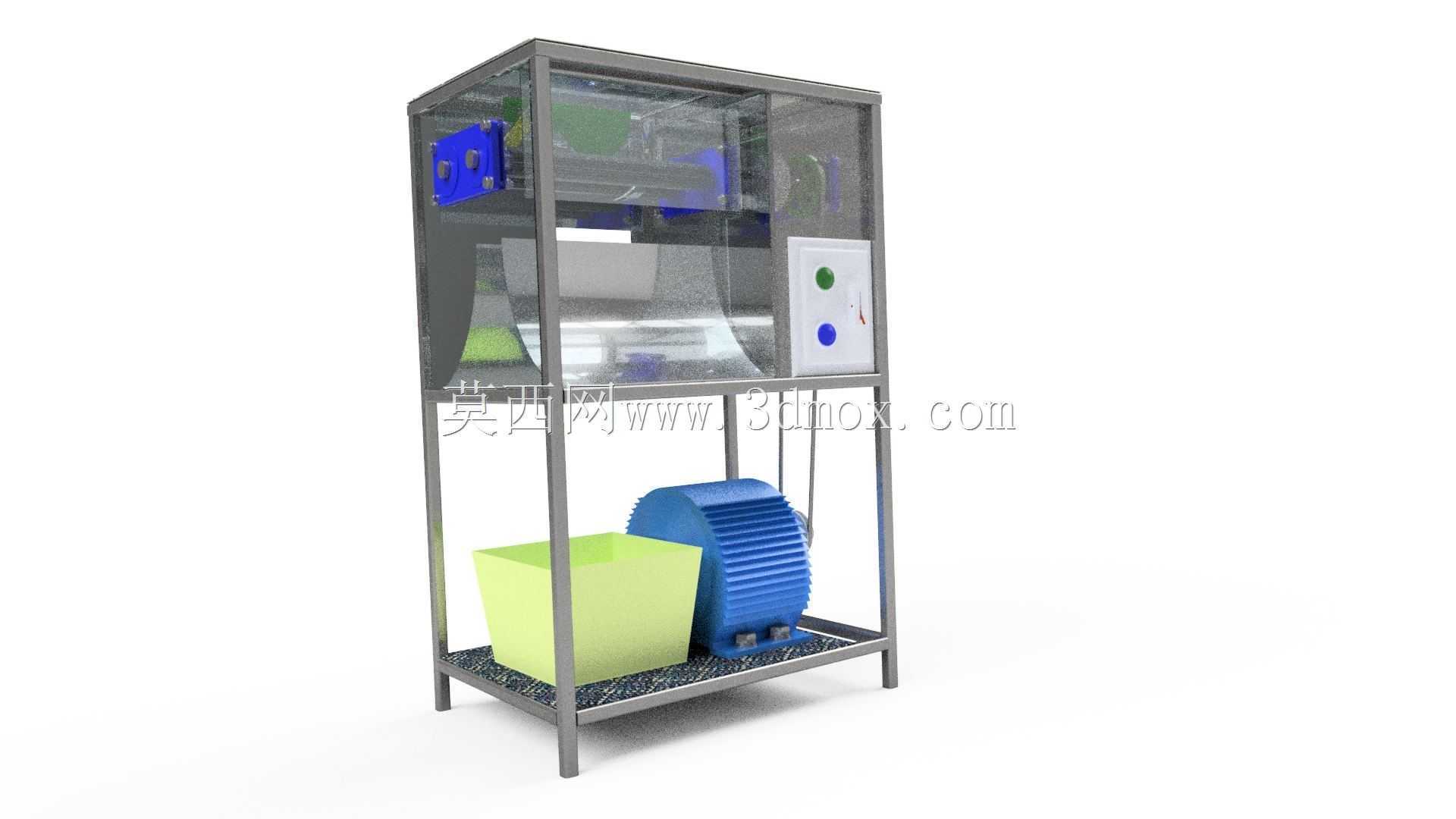

　　这套设备针对青香蕉初加工环节的去皮工序设计，主要适配中小型果蔬加工工坊、产地预处理站点的作业需求，解决人工去皮效率低、果肉损伤率高的行业痛点。从结构布局来看，整体采用方管焊接一体式机架，底部设置防滑减震脚垫，安装时无需额外浇筑固定基础，仅需保证放置地面水平度误差不超过2mm即可稳定运行，整机占地尺寸控制在1200mm×800mm×1800mm范围内，可适配标准车间的常规通道宽度，设备后侧预留150mm的管线排布空间，侧面预留300mm的操作维护空间，满足现场布局的边界要求。

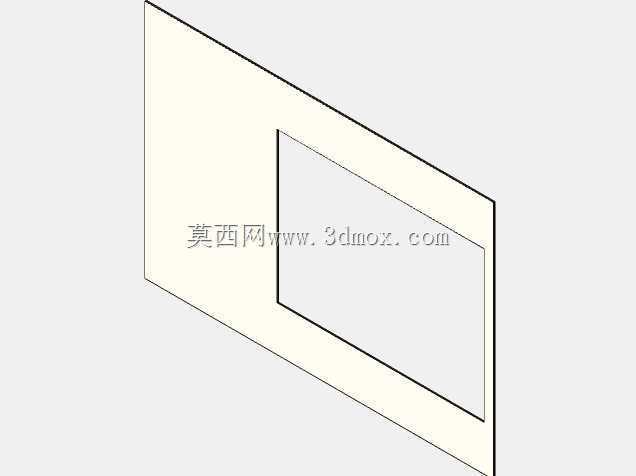

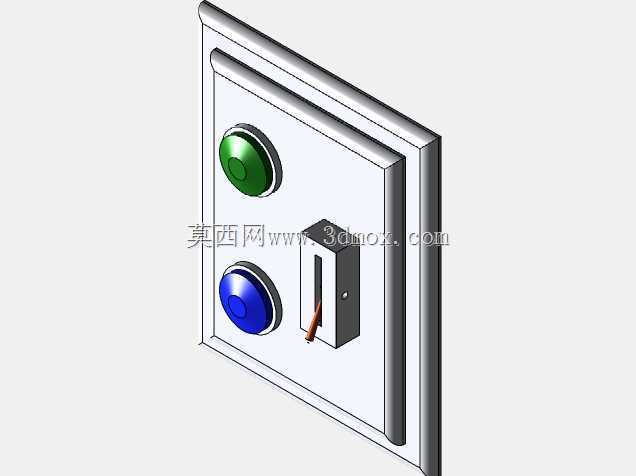

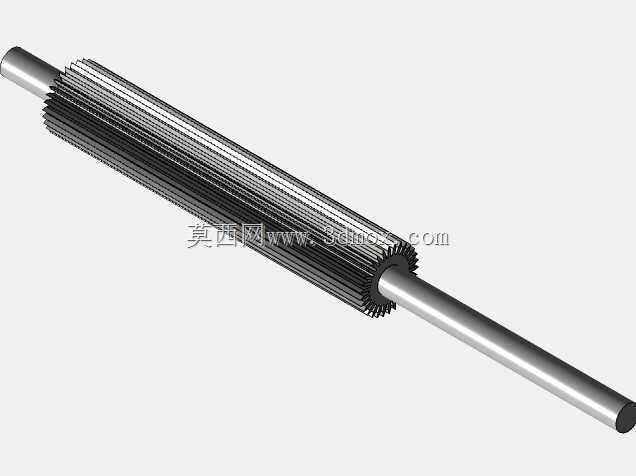

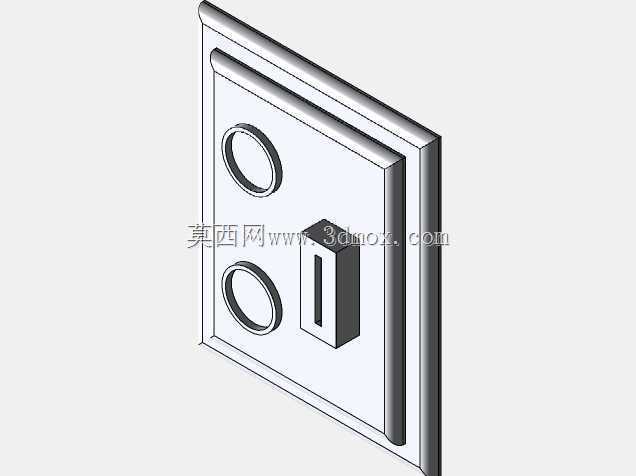

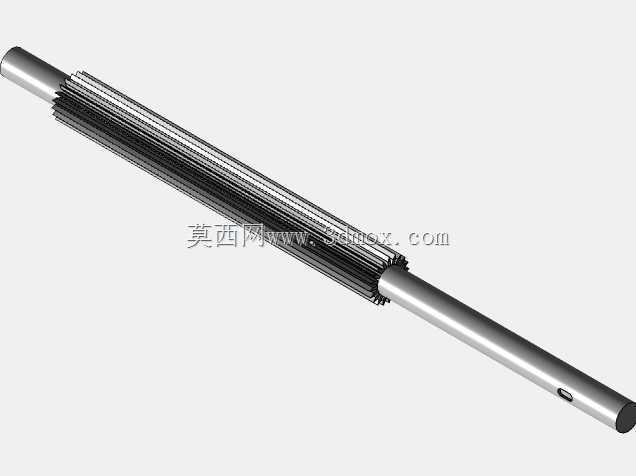

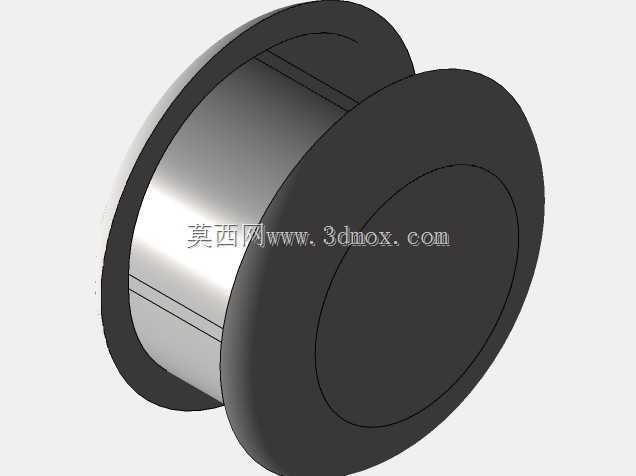

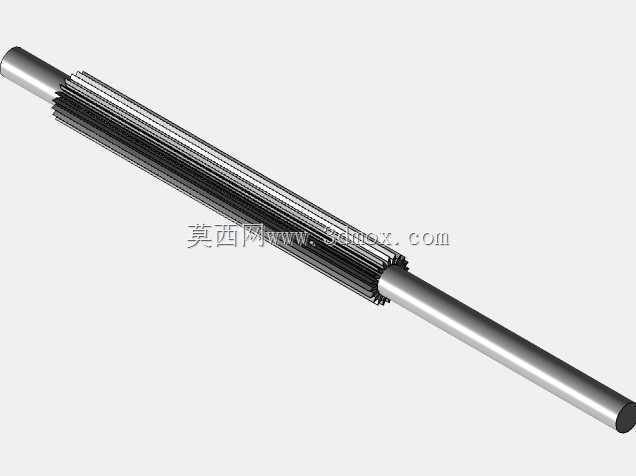

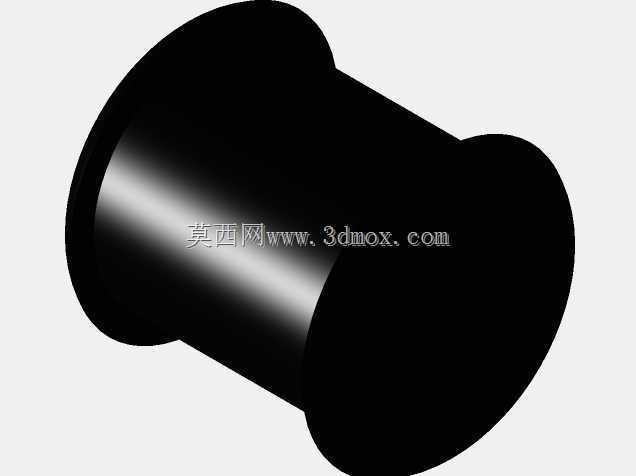

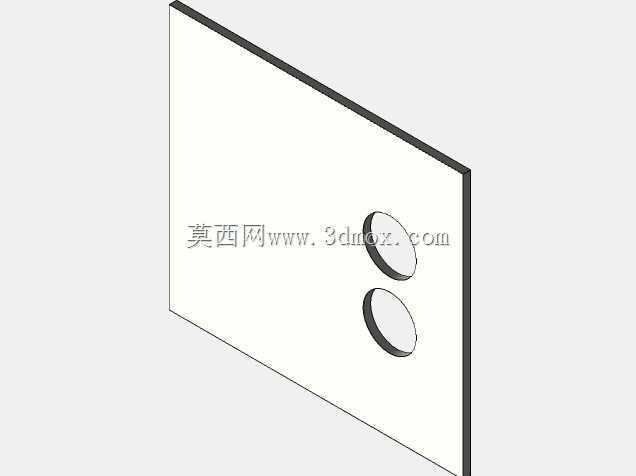

　　设备上层为去皮作业腔体，采用透明亚克力板作为围护结构，既可以实时观察内部去皮作业的运行状态，也能避免作业过程中果皮飞溅污染作业环境，腔体正面设置带安全联锁的检修门，门体开启时设备自动切断动力输出，防止操作人员误触内部运转部件。作业腔体内部设置柔性去皮辊组，辊面采用食品级硅胶材质，通过差速转动摩擦去除香蕉外皮，可根据香蕉的成熟度、果径大小调整辊组间隙与转动速率，将果肉损伤率控制在较低水平，适配不同批次的原料加工需求。腔体右侧集成操作控制盒，设置启动、停止、急停按钮与运行状态指示灯，操作高度距离地面1200mm，符合成年人站立作业的人机工程学尺寸要求，无需弯腰抬手即可完成全部操作。

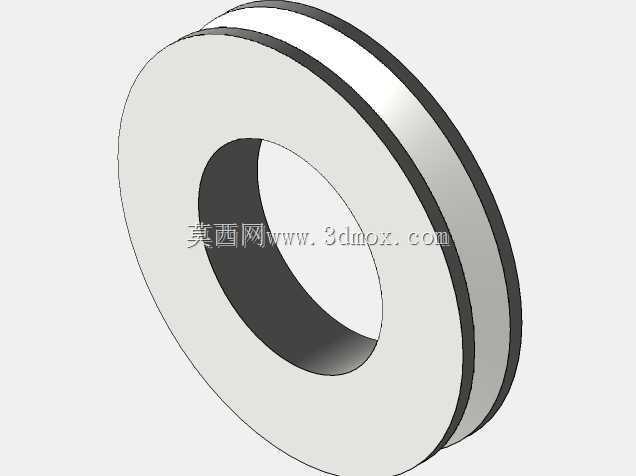

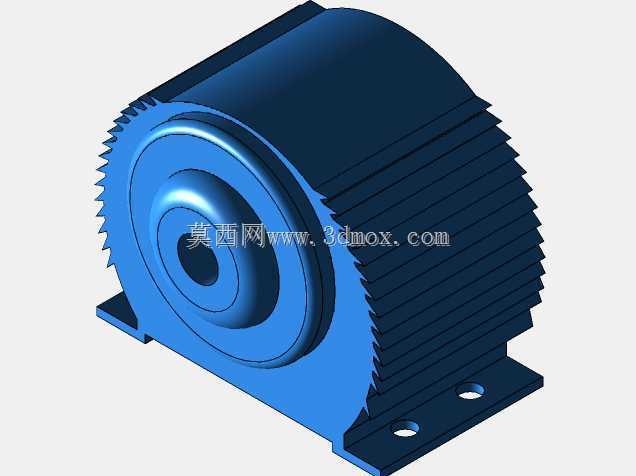

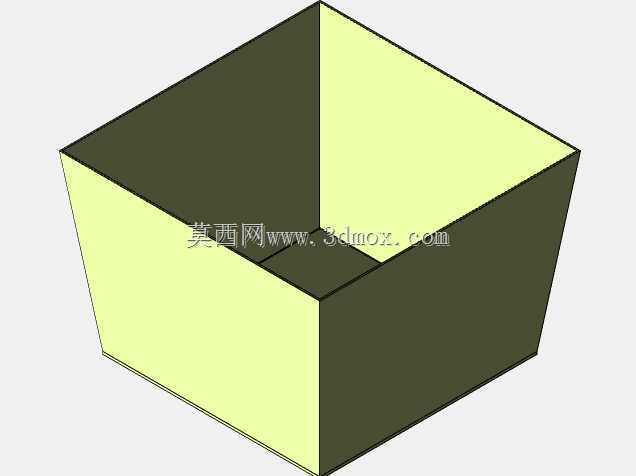

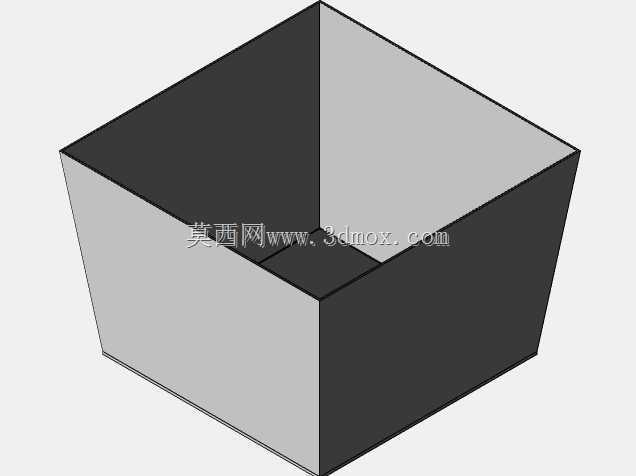

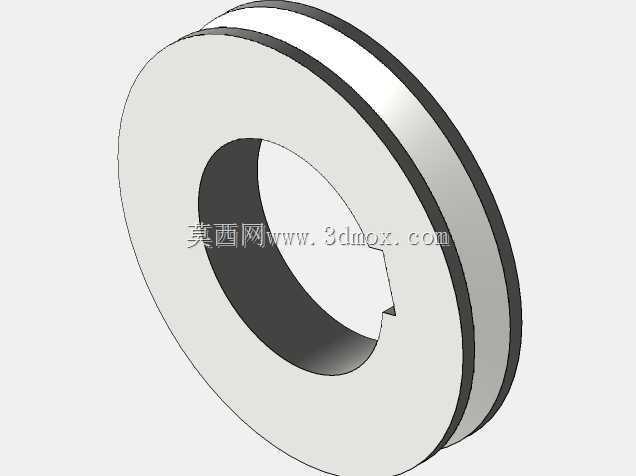

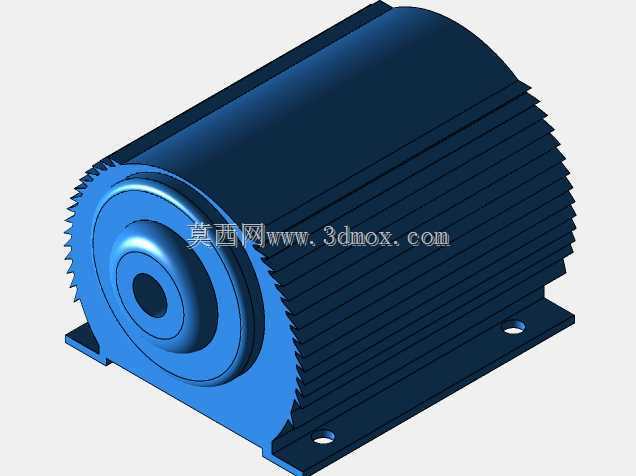

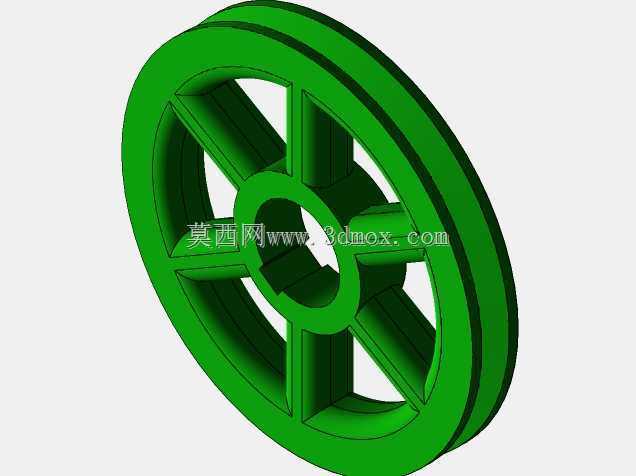

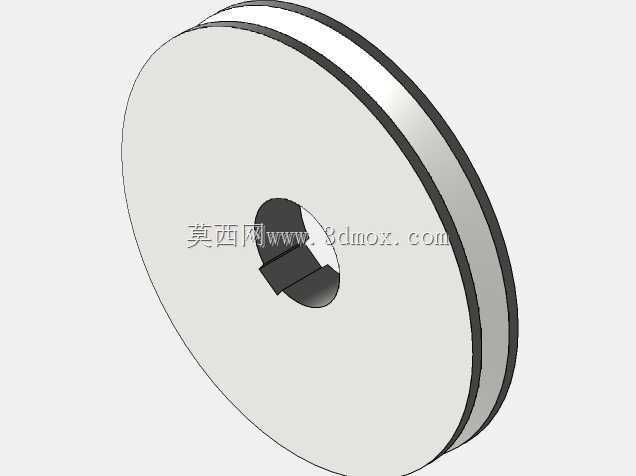

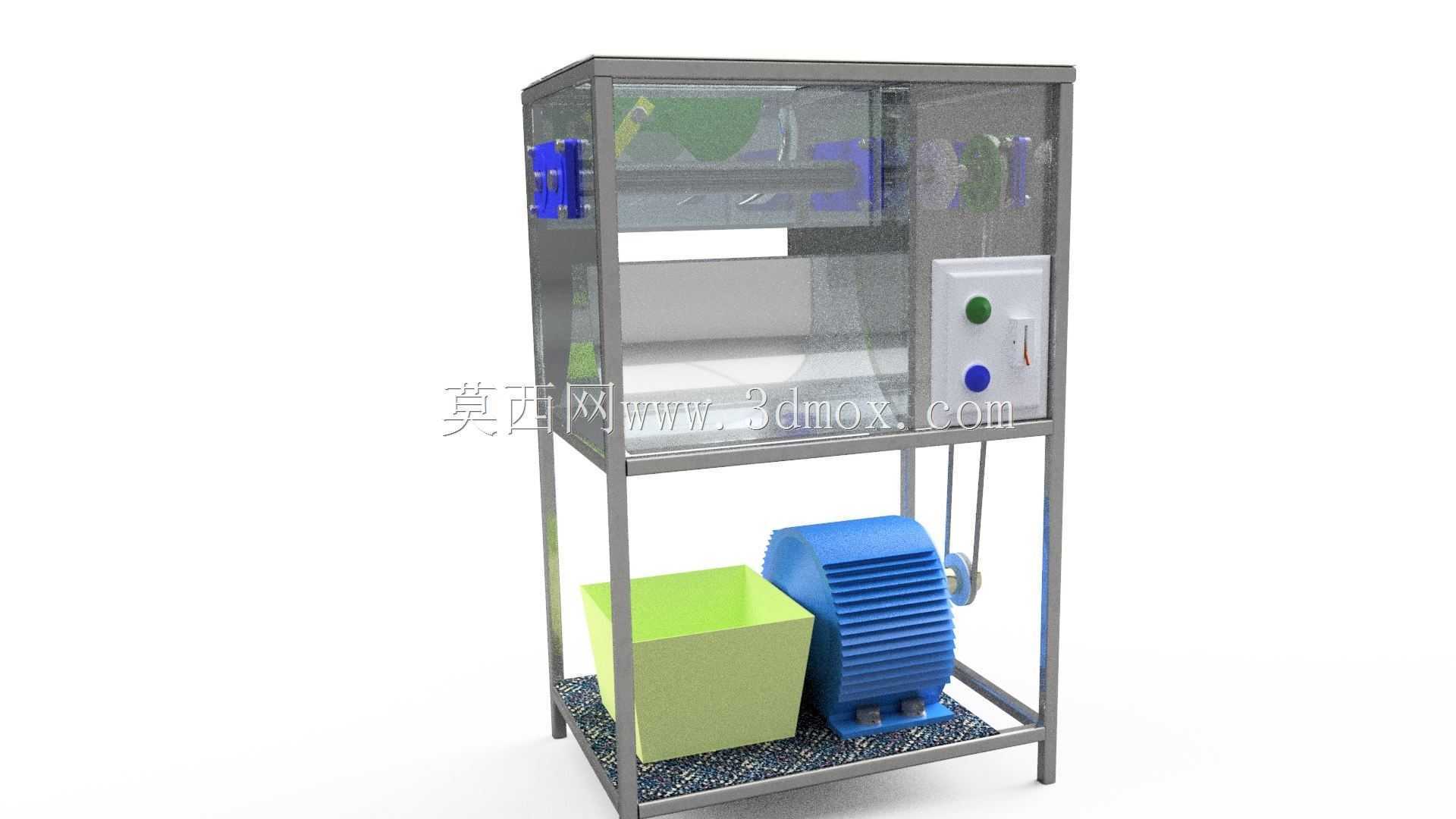

　　设备下层为动力与集料区域，蓝色的驱动电机通过带传动结构连接上层去皮辊组，传动部位设置全封闭防护罩，避免杂物卷入传动结构引发故障，电机旁设置浅绿色的集料箱，箱体采用抽拉式结构设计，去皮后的果肉可直接落入集料箱内，箱体满载后可直接抽出转运，无需额外配置接料工位，减少作业过程中的物料转运环节。集料箱与电机之间设置挡水隔板，避免去皮作业产生的汁水溅落到电机表面，延长电气部件的使用寿命。

　　设计过程中优先考虑食品加工场景的卫生要求，所有与物料接触的部件均采用易拆卸结构，无需专用工具即可快速拆下清洗，机架表面采用食品级喷塑处理，无卫生死角，可满足食品加工设备的清洁规范。机架底部的安装脚座设置高度调节结构，调节行程为±20mm，可适配地面存在轻微不平整的安装场景，保证设备运行时辊组处于水平状态，避免因设备倾斜导致物料偏载、去皮效果不均的问题。设备的进料口设置在腔体顶部，可搭配小型提升机实现自动上料，出料端可对接后续的清洗、分选生产线，具备较好的产线适配性，既可以单机独立完成去皮作业，也可以接入规模化的香蕉加工生产线作为前段工序单元使用。

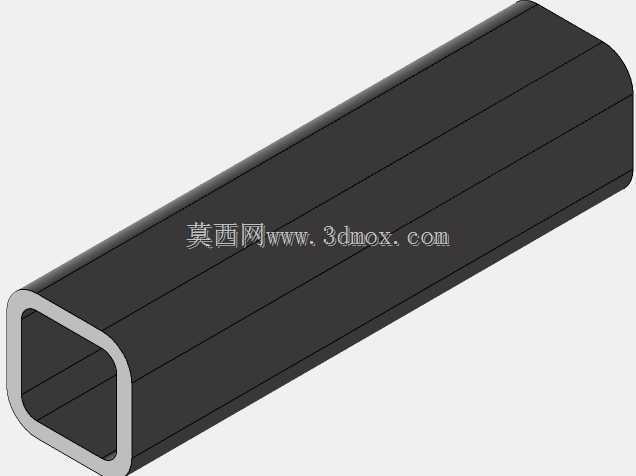

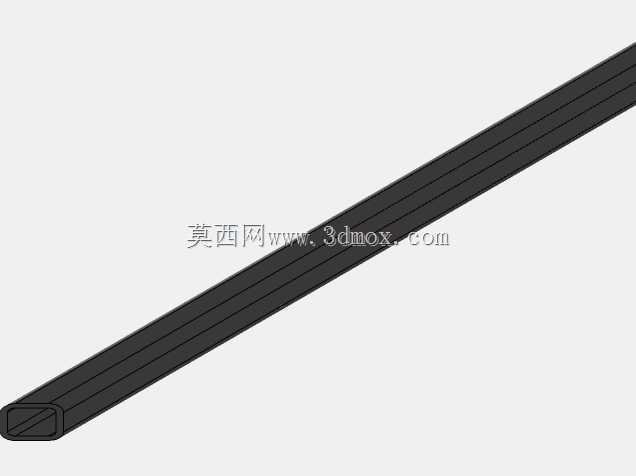

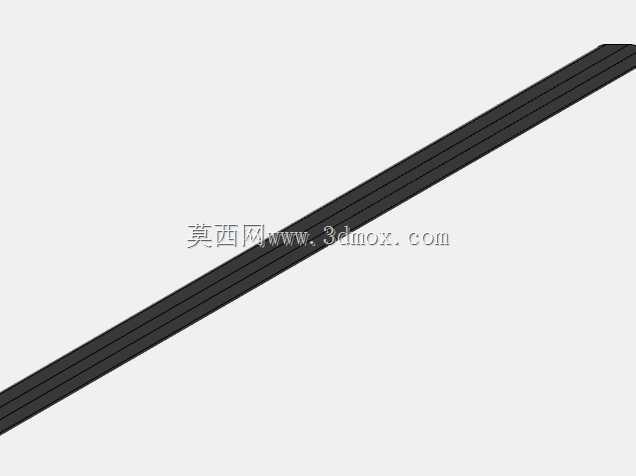

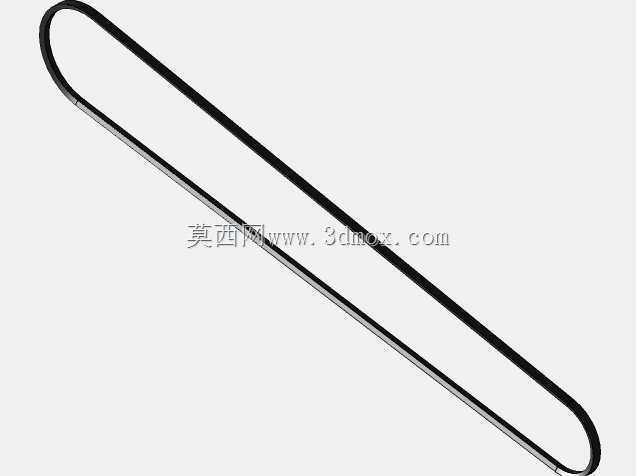

　　从结构强度角度核算，机架方管采用40mm×40mm×2mm的304不锈钢方管焊接成型，焊接处做打磨钝化处理，整体承重可达200kg以上，满负荷运行时机架振幅不超过0.1mm，不会出现结构共振问题。传动带采用食品级同步带，传动效率高且无需频繁润滑，避免润滑油污染物料。电气线路全部采用穿线管排布，所有电气接口达到IP65防护等级，可适应清洗时的冲水作业环境，不会出现线路短路故障。
