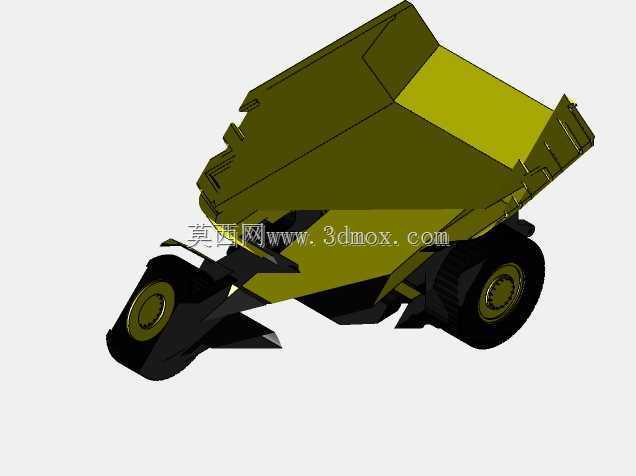

铰接式矿用三轮运输作业车结构设计

　　这款非道路铰接三轮运输设备，主要面向狭窄巷道、小型露天矿点、零散土石方转运场景设计，区别于常规宽体矿用卡车，其紧凑的三轮布局能在宽度不足2.5米的作业通道内完成转向与卸料动作，适配小型矿山、隧道施工零散出渣、农田水利改造物料转运等常规大型运输设备无法进入的作业场景。从结构设计逻辑来看，整车采用前单轮转向、后双轮驱动的铰接布局，前部转向模块与后部承载车斗通过铰接销轴连接，转向时前部模块绕铰接点偏转，相比整体式转向桥的三轮车辆，转弯半径可缩小40%以上，在局促的作业空间内无需多次倒车调整即可完成掉头、对位动作。车斗采用V型截面设计，斗体前部抬高、尾部设置可自动开合的卸料挡板，当举升油缸推动车斗绕后铰接点抬升35度时，

　　挡板在物料重力作用下自动开启，物料沿倾斜底板快速滑出，无需人工手动开启锁扣，适配矿场快装快卸的作业节奏。设计过程中针对矿场作业的重载特性，对轮系承载做了针对性强化：后部双轮采用大直径深花纹越野轮胎，轮辋与驱动桥连接位置设置双层加强筋，单轮额定承载达到1.2吨，整车额定承载可覆盖3吨级散料运输需求；前部转向轮采用独立悬挂结构，可缓冲巷道内凹凸路面带来的冲击，避免转向机构因频繁颠簸出现变形松旷。车斗与车架的连接位置设置了橡胶缓冲垫，减少满载行驶过程中物料颠簸对车架焊缝的疲劳冲击，延长结构件的使用寿命。从安装边界尺寸来看，整车总长控制在3.8米以内，宽度1.6米，空载状态下整车高度1.4米，可顺利通过高度2米以内的巷道、涵洞作业面；

　　铰接点距离前部转向轮中心1.2米，距离后部驱动桥中心1.8米，转向时前部模块最大偏转角度达到32度，最小转弯半径仅为2.7米，适配狭窄多弯的作业通道。车斗内部有效容积为2.2立方米，斗体边缘做了加厚卷边处理，避免装载大块矿石时磕碰造成斗体边缘变形；车斗尾部的卸料挡板采用耐磨钢板制作，与斗体的连接销轴设置了防尘密封套，可阻挡矿尘进入销轴间隙造成卡滞。驱动系统布置在后部车架下方，重心位于前后轮距的黄金分割点位置，满载状态下前部转向轮载荷占比25%，既保证转向过程有足够的抓地力避免侧滑，又不会让前轮载荷过大造成转向沉重。前部转向模块集成了转向操纵机构与动力单元安装位，预留的安装空间可适配不同功率的柴油动力单元或者电动动力单元，

　　用户可根据作业场景的排放要求灵活选择动力配置，无需对主体车架做结构修改。车架主体采用矩形钢管焊接成型，关键受力位置的焊缝做了坡口处理，焊接后进行整体去应力退火，避免长期重载作业出现车架变形。轮拱位置设置了一体式挡泥板，可阻挡泥泞路面行驶时泥浆飞溅到车斗连接机构位置，减少日常维护的清理工作量。整车的检修点全部布置在车架外侧，日常检查铰接销轴润滑、轮胎气压、制动系统状态时无需举升整车，站在地面即可完成全部常规检查操作，适配矿场野外作业缺乏专业检修设备的实际条件。在坡道作业适应性设计上，整车重心高度控制在0.8米以内，在横向坡度15度的路面上行驶时不会出现侧翻风险，纵向爬坡能力可达到25%坡度，满足露天矿坑坡道上下行驶的需求。车斗前部设置了挡料板，可避免运输过程中物料向前滑落砸到前部转向机构与动力单元，挡料板与车斗采用螺栓连接，磨损后可单独更换，无需整体修复斗体。
