单轴农用牵引式货运拖挂车厢结构

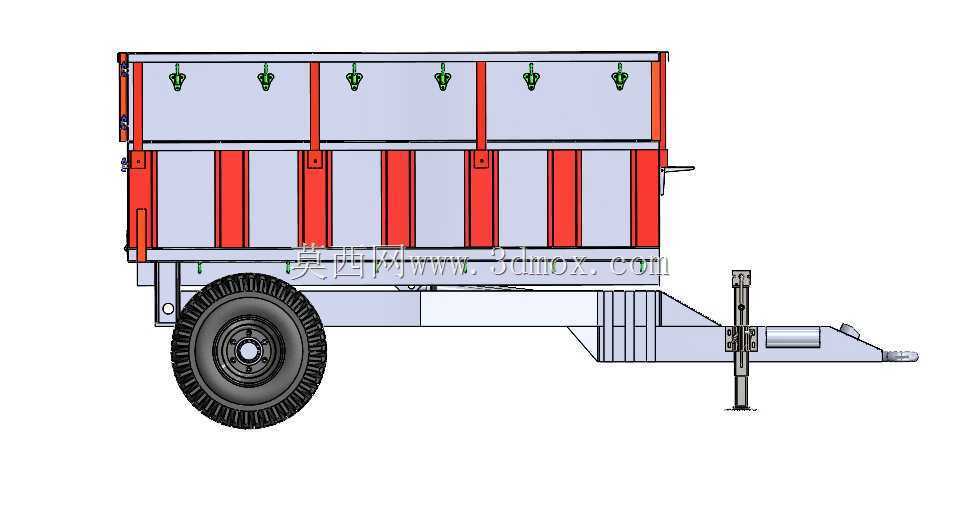

　　这款单轴牵引式货运拖挂结构，主要适配中小马力农用拖拉机作为牵引动力，广泛应用于平原、丘陵地带的农业生产物料转运场景，可承担粮食收获后的地头到仓储点转运、农家肥从堆肥点到田间的运输、小型农资与农具的跨地块调配，也可在乡村短途基建场景中转运砂石、水泥等散装建材，适配乡村非硬化崎岖路面的通行需求。从结构设计逻辑来看，整体采用框架式承载结构，车斗主体主框架采用矩形型钢焊接成型，侧壁采用竖置加强筋搭配横向上边梁、下边梁的结构，既保证了散装物料装载时的侧壁抗胀形能力，又通过合理的筋板间距控制了整体自重，避免无效的材料冗余。车斗侧壁的锁扣结构沿上边梁均匀布置，可配合扩展高栏结构使用，当装载轻质蓬松物料比如秸秆、碎草料时，加装高栏后可通过锁扣固定，

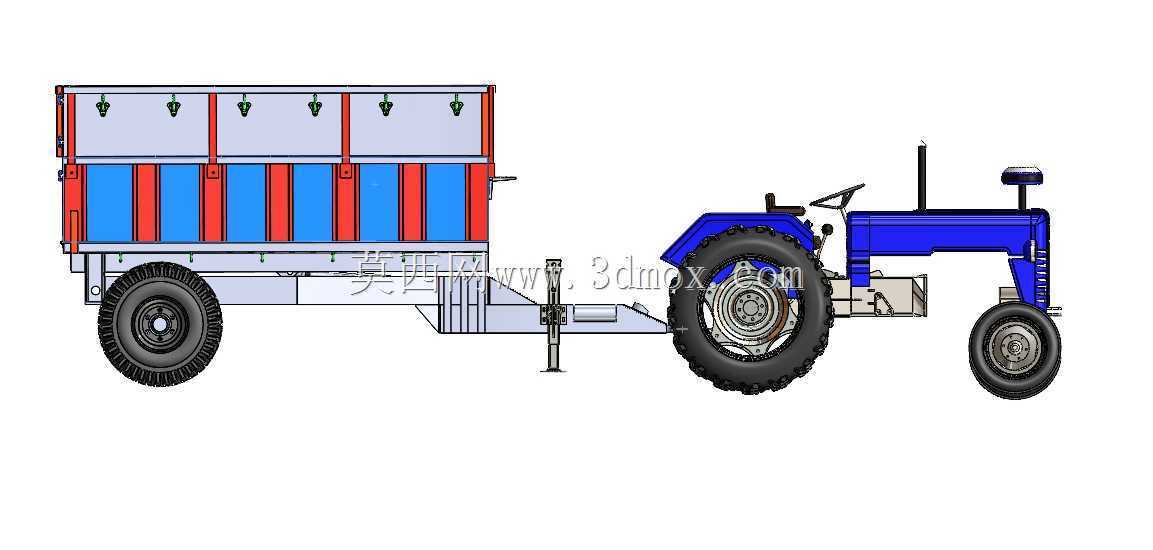

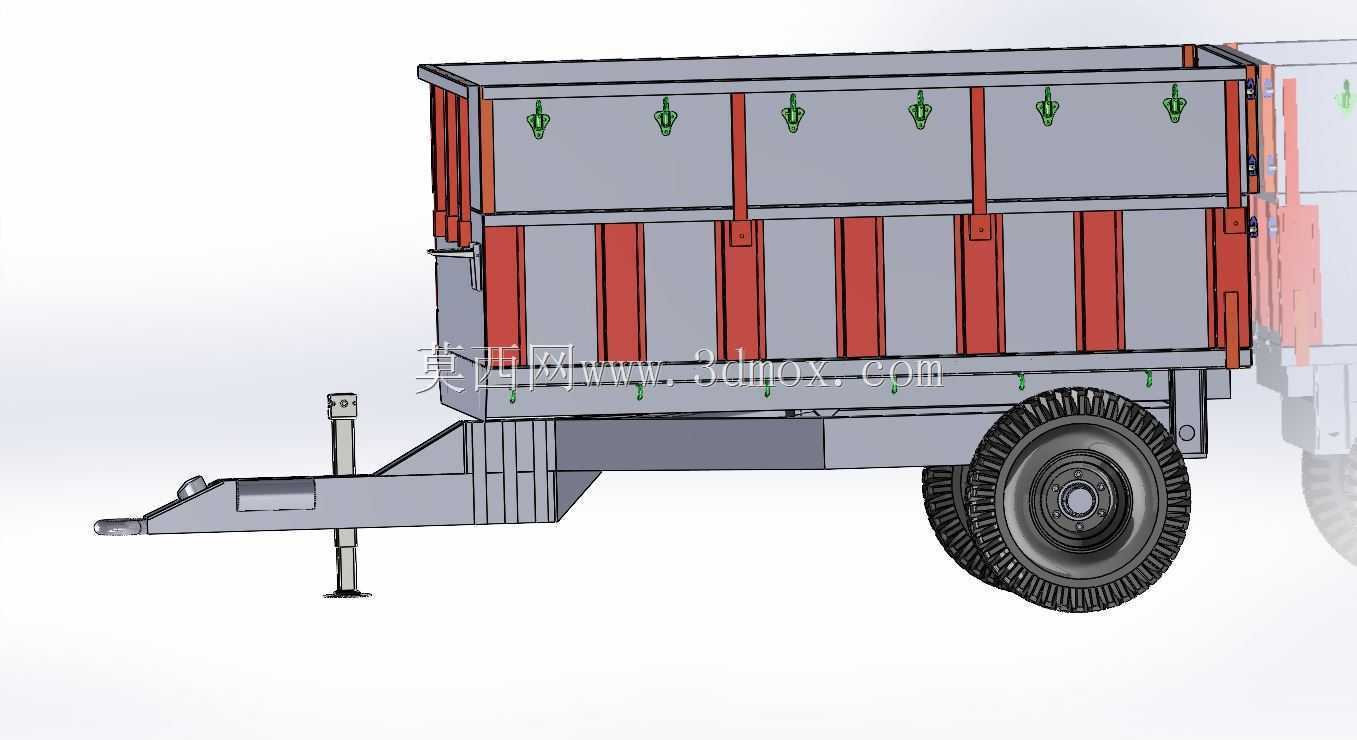

　　避免行驶过程中物料洒落；锁扣采用快拆式结构设计，无需额外工具即可完成高栏的装拆，适配不同装载场景的快速切换。牵引连接部分采用标准的拖拉机牵引销接口，牵引架采用变截面型钢焊接结构，在靠近牵引销的位置设置了可伸缩的支撑支腿，当拖挂与牵引车分离时，支腿可摇下支撑整个车厢前部，避免车厢前倾倾覆，支腿底部设置了支撑盘，降低松软地面的接地比压，防止支腿下陷。行走部分采用单轴双轮胎配置，轮胎选用农用深花纹越野轮胎，胎面花纹深度适配泥泞、松软土路的抓地需求，轮辋与车轴的连接采用标准螺栓紧固结构，车轴与车架的连接采用钢板弹簧减震结构，可过滤非硬化路面的颠簸冲击，既保护装载的易碎类农资，也能降低车架焊缝长期受交变载荷出现开裂的风险。

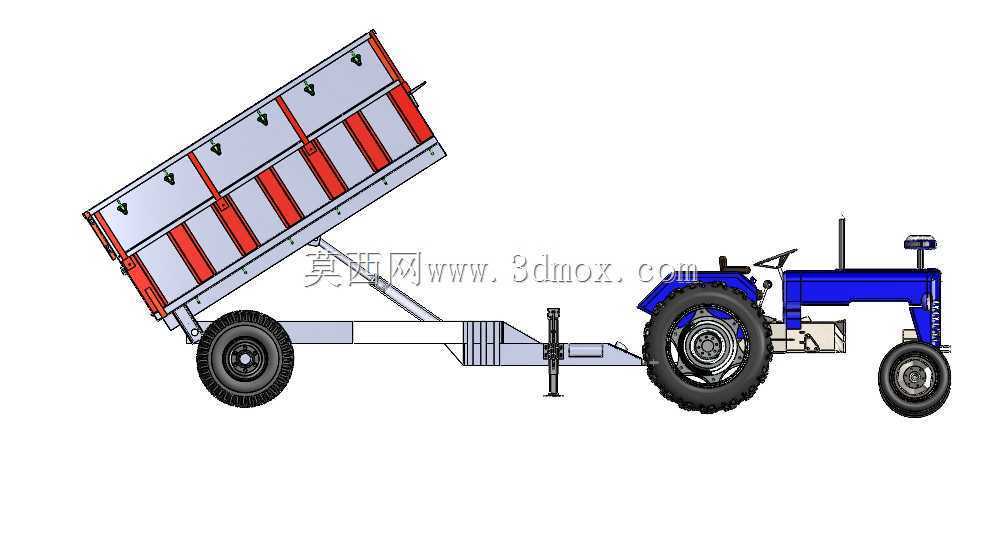

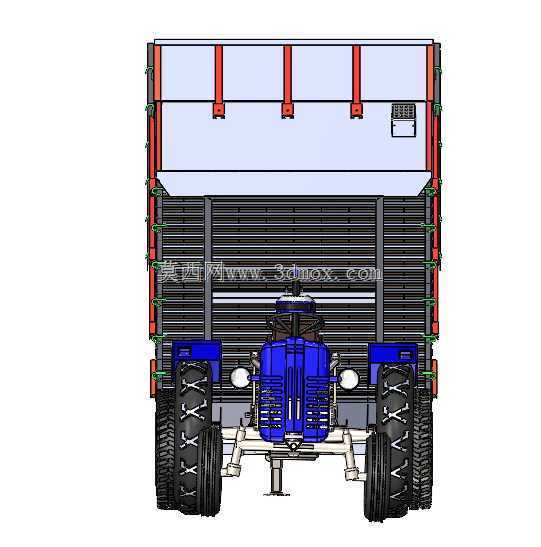

　　车斗尾部设置了可向下翻转的尾门，尾门与车架采用铰接连接，关闭时通过侧壁的锁钩固定，散装物料卸载时可打开尾门，配合拖拉机的液压输出接口可后续加装倾翻油缸，实现车斗的后倾自卸，当前基础结构预留了油缸安装位与铰接点，无需对主框架做切割修改即可完成自卸功能升级。从安装边界尺寸来看，整体宽度控制在常规乡村道路的通行限宽以内，可顺利通过乡村常见的2.2米宽限宽墩，牵引架长度满足拖拉机转向时的最小转弯半径要求，转向过程中拖挂前部不会与拖拉机后轮发生干涉；车斗的装载高度适配人工装卸的作业高度，常规袋装粮食、肥料的装卸无需额外登高设备，降低人工作业的劳动强度。结构细节上，所有外露的钢结构边缘都做了倒角处理，避免装卸作业时尖锐边角划伤作业人员；

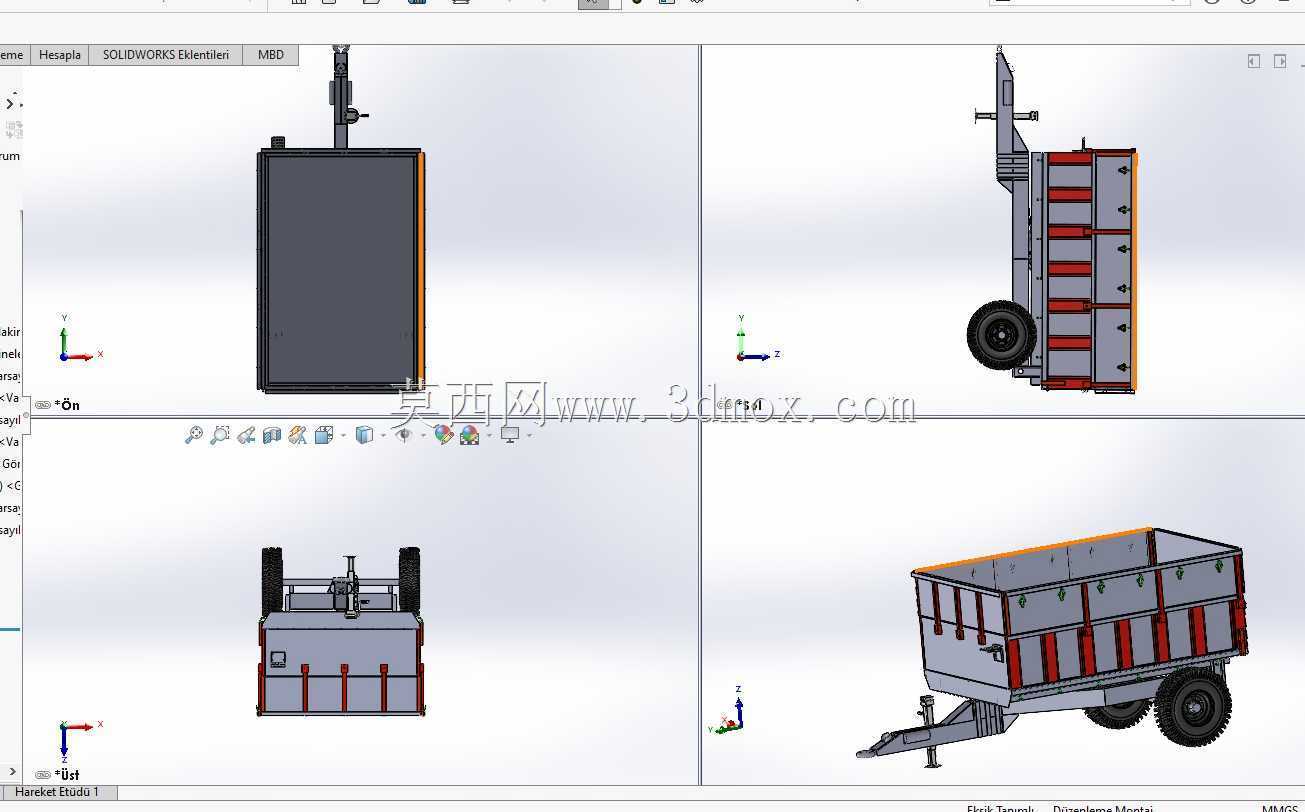

　　焊缝采用连续角焊缝，在车轴安装、牵引架连接等核心受力位置做了加劲板补强，应对非铺装路面的冲击载荷；侧壁的红漆标识条不仅起到外观区分作用，也可在乡村道路夜间行驶时提升辨识度，降低会车时的剐蹭风险。这款拖挂结构的建模过程中，所有配合面都预留了实际生产的装配公差，比如牵引销与牵引架的配合间隙、轮胎与轮罩的跳动间隙、钢板弹簧的压缩行程间隙都按照实际工程要求做了预留，不存在静态装配干涉，也考虑了动态行驶过程中的运动件行程边界，可直接作为生产放样的结构参考，也可用于农用拖挂产品的改型设计基础框架，针对不同载重需求调整型钢壁厚、轮胎规格即可衍生出不同载重等级的系列产品。
