阿特拉斯I2C接口科学传感器转接桥

　　做水质监测、环境传感类集成项目的工程师，大概率都接触过Atlas Scientific的系列传感探头，这类探头精度够、校准逻辑清晰，但原生输出多为串行信号，要接入主流的I2C总线测控系统，往往需要额外的转接载板，这款传感器桥就是专门适配这类场景的硬件载体。从实际项目落地的角度看，这类载板的核心作用是完成信号电平匹配、总线地址分配以及物理安装固定，避免工程师自行搭焊飞线带来的信号干扰、连接可靠性差的问题。

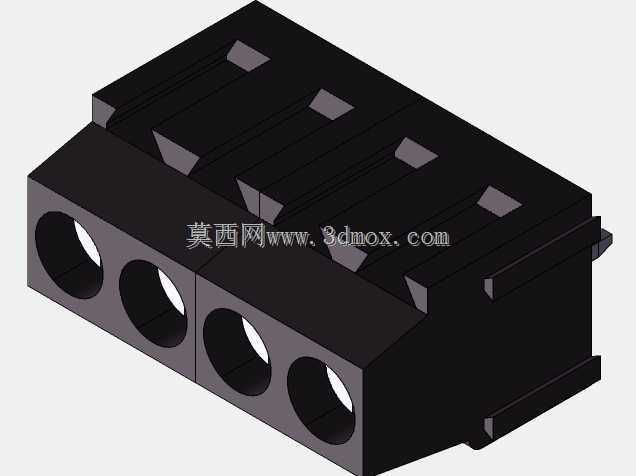

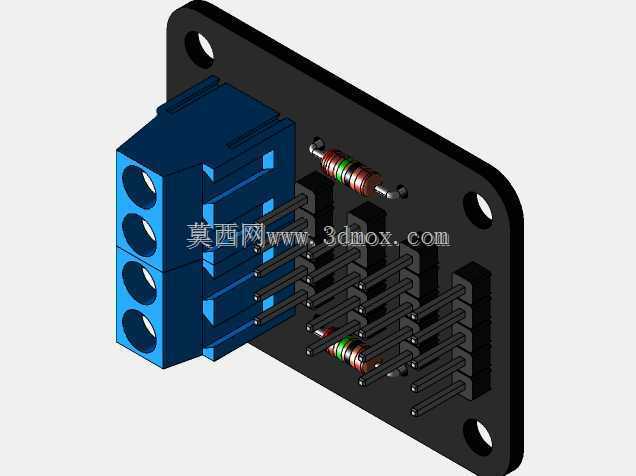

　　从结构设计上看，这款载板采用标准的PCB板载安装形式，主体为黑色FR-4基材电路板，一侧预留了蓝色的快接接线端子排，端子采用按压式锁紧结构，无需焊接即可完成传感探头的线缆接入，端子引脚间距匹配常规工业传感线缆的线径，现场布线时可以直接压接，省去了焊线、套热缩管的工序，适合户外监测站、嵌入式实验装置这类需要快速装配的场景。载板上排布了多组白色排针引脚，既可以直插兼容EZO系列传感模块，也可以通过杜邦线外接其他扩展模块，排针的焊盘做了加大处理，多次插拔也不容易出现焊盘脱落的问题，适合实验室阶段反复调试的使用需求。

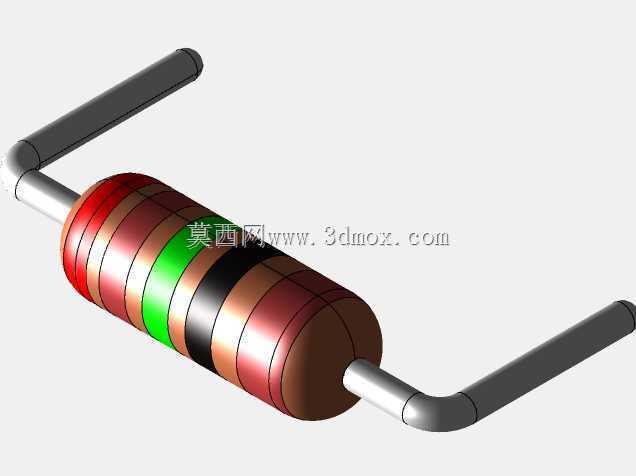

　　安装边界方面，载板的四个角预留了标准的M3安装孔位，孔位间距符合通用小型电子载板的安装规范，可以直接固定在标准DIN导轨安装座上，也可以通过铜柱固定在设备内部的安装平面上，整体厚度控制在常规PCB板厚加元件高度的范围内，不会占用过多的设备内部仓体空间，在小型水质监测浮标、实验室台式检测装置这类内部空间紧凑的设备里也能顺利布置。载板上的元件排布做了分区处理，接线端子区、模块插接区、总线接口区之间留有足够的走线间隙，不会出现接线时误碰相邻引脚造成短路的问题，板载的限流电阻、状态指示灯都布置在便于观察和更换的位置，后期维护时不用拆解整个载板就能排查故障。

　　实际使用场景中，这类传感器桥可以同时挂载多支不同类型的EZO传感模块，比如pH探头、溶解氧探头、电导率探头都可以通过这块载板统一接入I2C总线，主控端只需要一组总线接口就能读取所有探头的监测数据，相比每个探头单独走串口的接线方式，能大幅减少设备内部的布线量，也降低了主控端的接口占用压力。在水产养殖监测系统、工业循环水水质检测、土壤墒情监测站这类需要部署多支传感探头的项目里，用这类载板做集成，能把现场接线的工作量压缩近一半，也能减少后期线路故障的排查点。

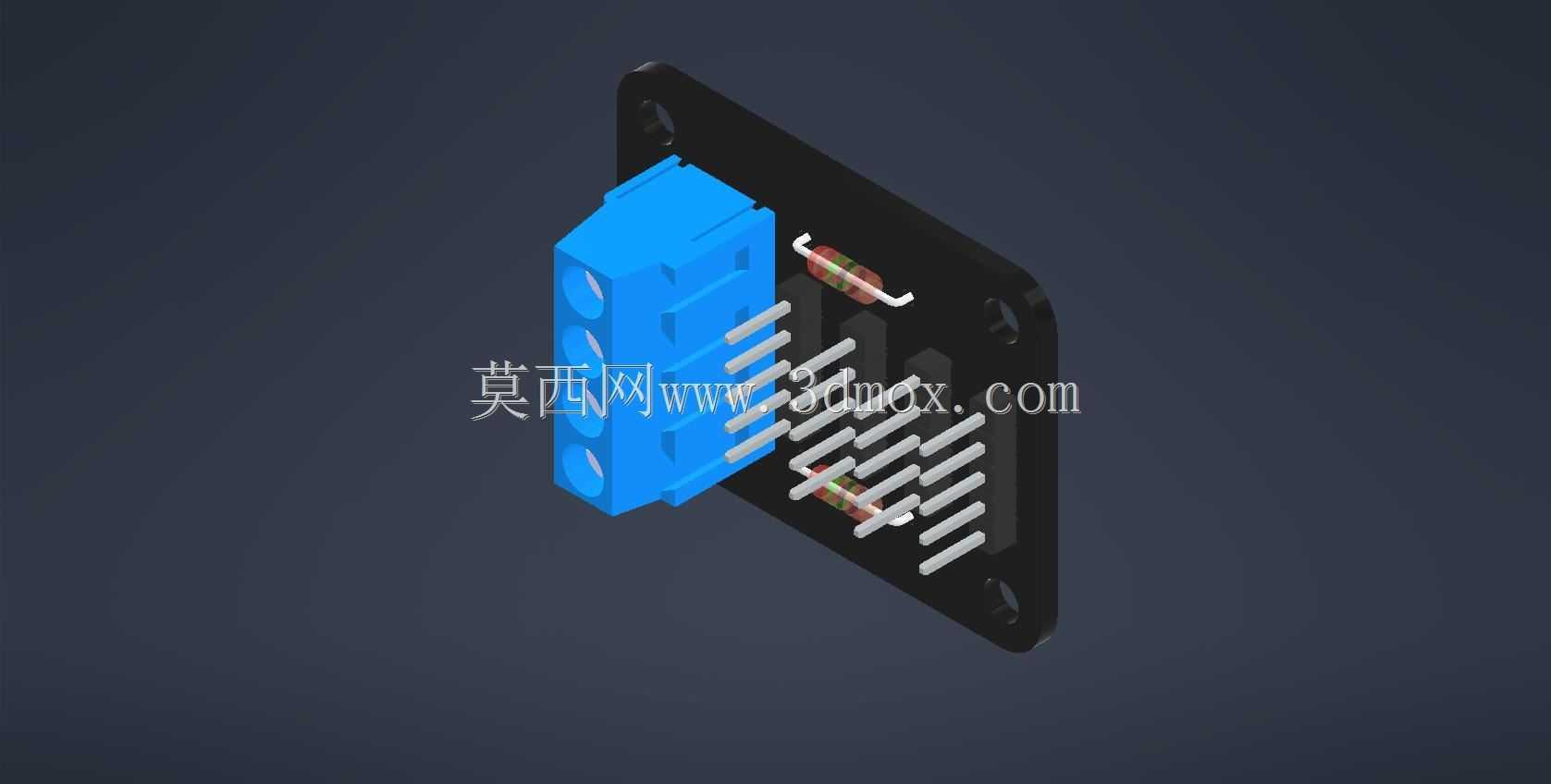

　　设计思路上，这款载板没有做多余的冗余功能，所有结构和元件都围绕传感信号转接的核心需求布置，蓝色的接线端子和黑色基板形成明显的视觉区分，现场接线时能快速识别接线区域，排针的丝印标识清晰标注了每个引脚的功能定义，调试时不用反复查阅手册就能完成接线。载板的边缘做了圆角处理，不会在安装时划伤操作人员的手部，也避免了尖锐边角刺破设备内部的其他线缆。从三维建模的角度看，还原这款载板时需要重点注意接线端子的凸起高度、排针的伸出长度以及安装孔的相对位置，这些尺寸直接影响后续整体设备装配时的干涉检查，尤其是在做紧凑式集成设备的结构设计时，载板上每个元件的外形尺寸都要准确还原，才能保证虚拟装配的结果和实际装配一致，避免出现实物安装时元件和外壳、其他板卡碰撞的问题。

　　在做传感集成设备的结构设计时，这类转接载板的三维模型是装配环节的基础参考，通过模型可以提前确认载板和外壳之间的安全间隙，预留出接线操作的空间，也能提前规划走线槽的位置，让设备内部的布线更规整。相比自行绘制载板模型，直接使用准确的现成模型能节省不少结构设计的时间，把更多精力放在设备整体的防护结构、密封设计上，毕竟户外使用的传感监测设备，防护等级才是决定设备使用寿命的核心因素，而转接载板的准确模型，能让结构设计阶段的干涉检查更精准，减少后期打样整改的次数。
