紧凑型多环境传感器转接安装壳体

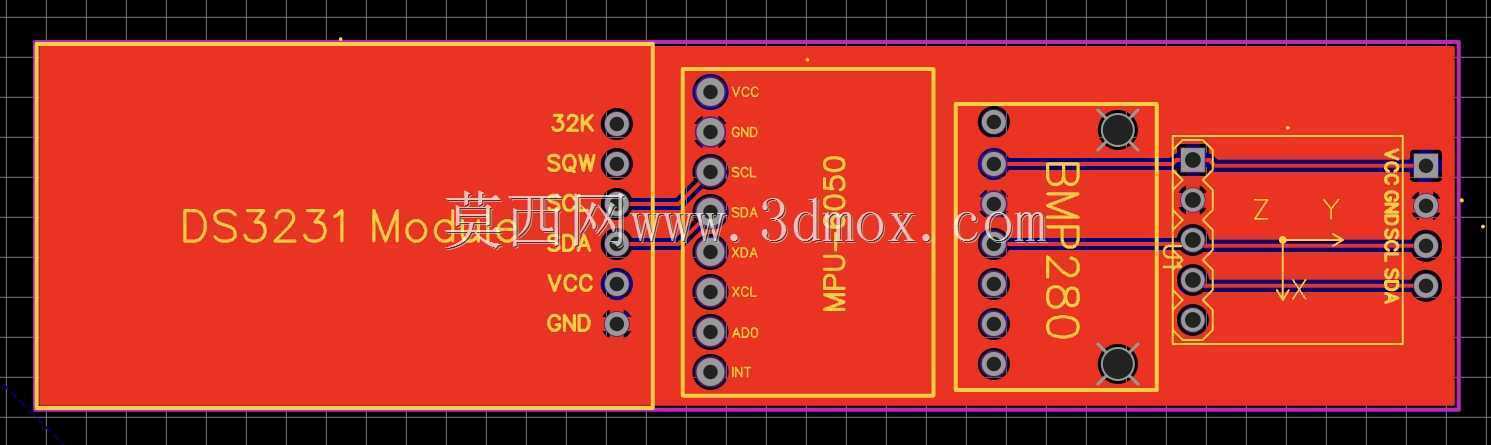

　　这款紧凑型多传感器转接配套壳体，核心面向可穿戴监测设备、分布式物联网感知节点两大应用场景做结构适配，解决多类环境传感元件集成时的布局杂乱、防护不足、安装适配性差的工程痛点。从实际落地用途来看，它可以同时承载温湿度、大气压力、空气质量等多枚环境传感芯片及配套外围电路，将分散的传感引脚统一引出为标准接线端子，既方便和arduino等开源主控板快速对接做原型验证，也能直接嵌入到小型环境监测终端、户外节点设备、随身健康监测配件中完成量产前的结构验证。

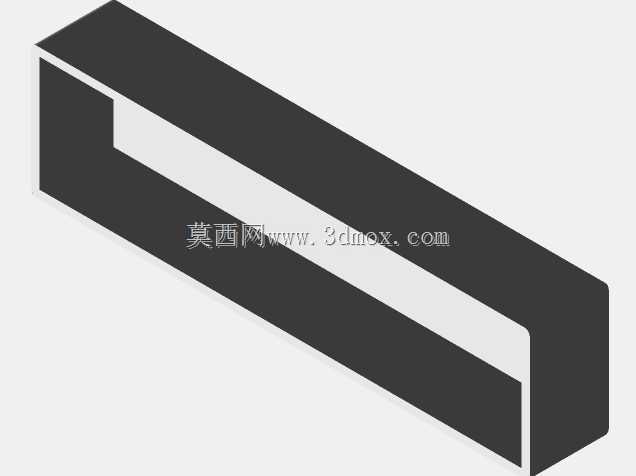

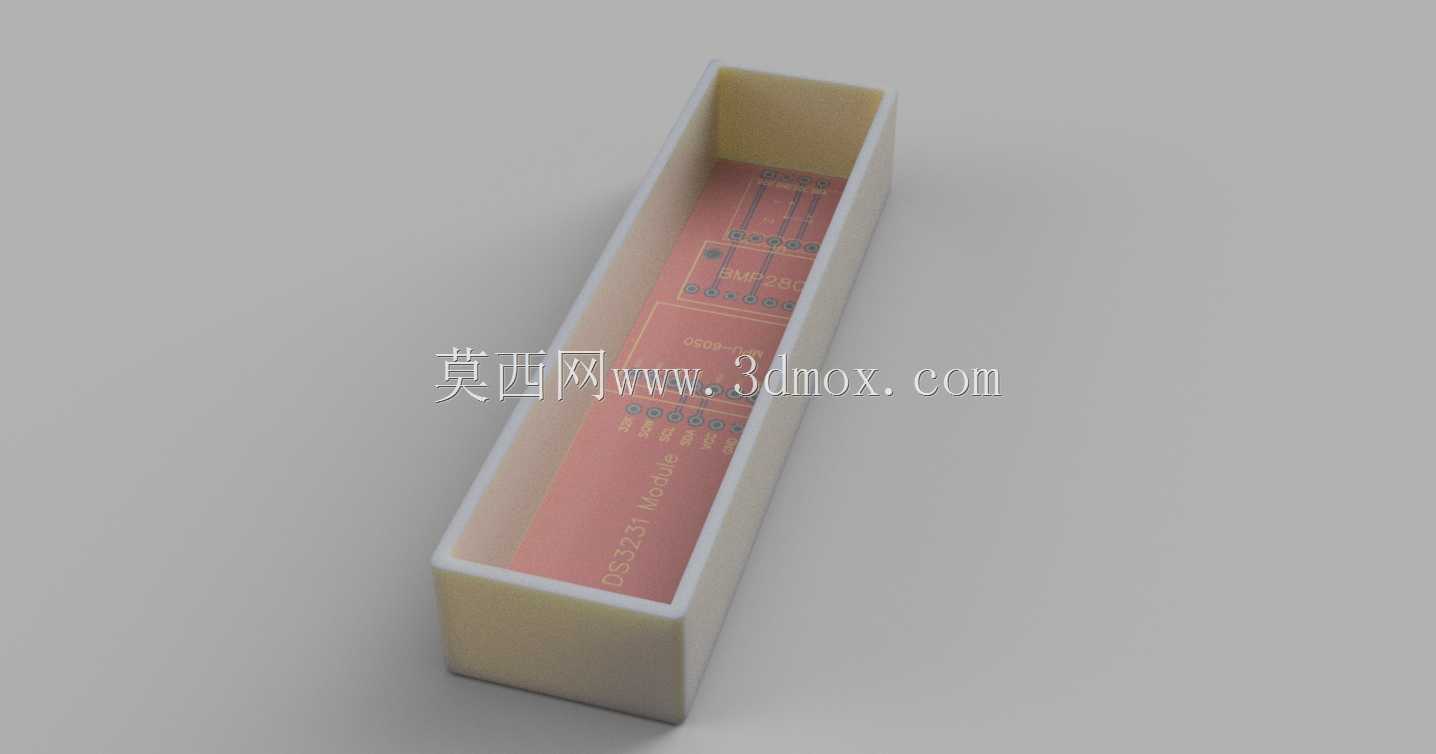

　　设计思路上优先压缩整体占用空间，整体采用狭长型长方体布局，内部腔体做了阶梯式限位结构，PCB板推入后可以直接卡在预设的定位筋上，不需要额外打螺丝固定，装配时只需要顺着腔体导向槽推入即可完成电路板的定位，腔体边缘预留了0.2mm的涂胶槽，后续做灌封或者点胶密封时可以保证胶层均匀，不会溢到接线端子区域影响电气连接。壳体的壁厚控制在1.2mm，既满足3D打印快速打样的强度要求，也适配小批量注塑生产的壁厚均匀性要求，避免注塑时出现缩痕、填充不足的问题。

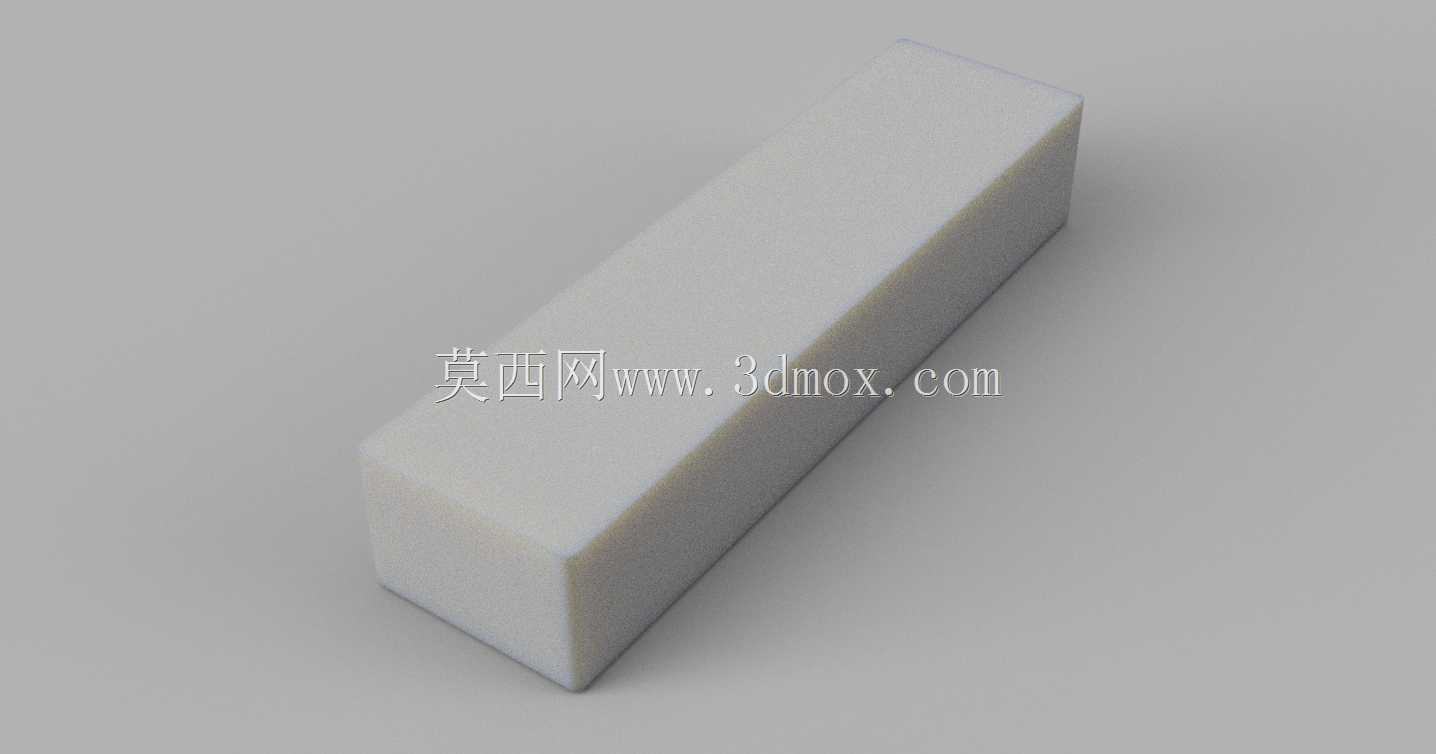

　　从安装边界来看，壳体整体外轮廓宽度控制在22mm，长度86mm，外部高度15mm，这个尺寸刚好可以嵌入到常见的智能手环表带夹层、户外树干安装的小型监测节点外壳、桌面环境监测摆件的内部预留空间，不会额外占用过多设备内部空间。壳体的一端预留了标准的接线开口，开口位置和PCB上的端子排位置完全对齐，接线时不需要额外做线束弯折，减少线束应力对焊接点的拉扯，提升长期使用的可靠性。腔体内部没有做多余的加强筋结构，最大化利用内部空间容纳PCB板及表面贴装的传感元件，针对高度最高的传感芯片位置，壳体局部做了0.8mm的下沉避让，保证芯片表面和壳体内壁之间留有0.5mm的间隙，避免组装时挤压芯片造成元件损坏。

　　实际应用中，这款转接壳体可以帮助开发者快速完成多传感器集成的原型搭建，不需要单独设计电路板固定结构，也不用额外考虑传感元件的防护问题，壳体采用半透明光敏树脂打印时，可以直接观察内部电路板的工作状态指示灯，方便调试阶段排查故障；如果采用尼龙材料打印，本身具备一定的防水防尘能力，可以直接用在户外温湿度监测、农田环境参数采集、室内空气质量监测等场景，不需要额外做外层防护。针对可穿戴设备的应用场景，壳体的外部棱角全部做了R1.5的圆角处理，接触皮肤时不会有尖锐的异物感，整体重量控制在5g以内，佩戴时不会产生明显的负重感。

　　结构设计上还考虑了不同安装方式的适配性，壳体背面预留了2mm厚的挂耳安装位，可以通过M2螺丝固定在设备内壁，也可以穿过扎带直接绑在管道、支架上做临时监测点部署；如果需要做嵌入式安装，壳体的外部尺寸公差控制在±0.1mm，可以直接卡入对应尺寸的安装卡槽内，不需要额外做固定结构。针对传感元件的透气需求，对应气体传感器、温湿度传感器的位置，壳体侧壁预留了直径1mm的密集透气孔，孔位做了错位设计，既保证空气可以正常流通接触传感元件，也能阻挡大颗粒灰尘直接落到芯片表面，延长传感元件的使用寿命。
