两端法兰连接长度可调万向传动接头

　　在各类需要补偿轴系偏移、调整传动间距的工业传动场景中，这类两端带法兰结构的可调长度万向接头，是解决非同轴传动、轴系间距存在安装误差问题的核心连接件。不同于固定长度的十字轴万向节，这款接头在结构上集成了长度调节功能，两端的法兰盘直接对应设备端的安装接口，无需额外加装过渡接杆，就能适配不同安装间距的轴系对接需求，在冶金设备辊道传动、工程机械动力传输、工业自动化生产线的动力分流单元中都有广泛应用。从实际使用场景来看，很多现场安装时，设备端的动力输出轴与负载输入轴很难做到完全同轴，不仅存在径向偏移，往往还伴随一定的角度偏差，同时不同批次设备的安装基座加工误差，会导致轴系间距存在几毫米到几十毫米的偏差，普通固定万向节要么无法补偿角度偏移，

　　要么需要现场配做接杆调整长度，不仅增加安装工时，配做的接杆还会引入额外的同轴度误差，影响传动稳定性。这款万向接头的设计思路，就是把角度补偿和长度调节两个功能集成在同一部件上，两端的十字轴万向节结构可以补偿最大15度以内的轴间角偏差，中间的杆体采用可伸缩的套接结构，通过花键或者滑键配合实现长度方向的无级调整，调整到位后可以通过锁紧结构固定长度，避免传动过程中出现轴向窜动。从结构细节来看，两端的法兰盘采用标准法兰连接尺寸，法兰端面的止口设计可以保证与对接轴的同轴度定位，法兰上的螺栓孔均匀分布，适配常规的高强度螺栓锁紧，安装时不需要对轴端做额外的键槽加工，直接通过法兰端面的摩擦力和螺栓剪切力传递扭矩，相比轴套键连接的方式，装拆效率更高，

　　也避免了键槽加工对轴强度的削弱。中间的万向节十字轴采用带轴承衬套的结构，转动时的摩擦阻力更小，长期运转下的磨损量更低，配合密封结构可以阻挡车间内的粉尘、切削液进入铰接部位，延长维护周期。在安装边界上，这款接头的最小安装长度对应中间套接结构完全收缩的状态，最大拉伸长度可以覆盖常规同规格万向接头2-3个长度规格的适配范围，选型时只需要确认两端法兰的连接尺寸、需要传递的额定扭矩、轴系的最大偏移角度，以及现场安装空间的最小和最大间距，就可以直接选用，不需要额外定制接长部件。实际运行过程中，这种双万向节结构配合长度可调设计，还可以抵消单万向节传动时存在的转速波动问题，当两端万向节的铰接角度保持一致时，输入轴和输出轴可以实现等速传动，

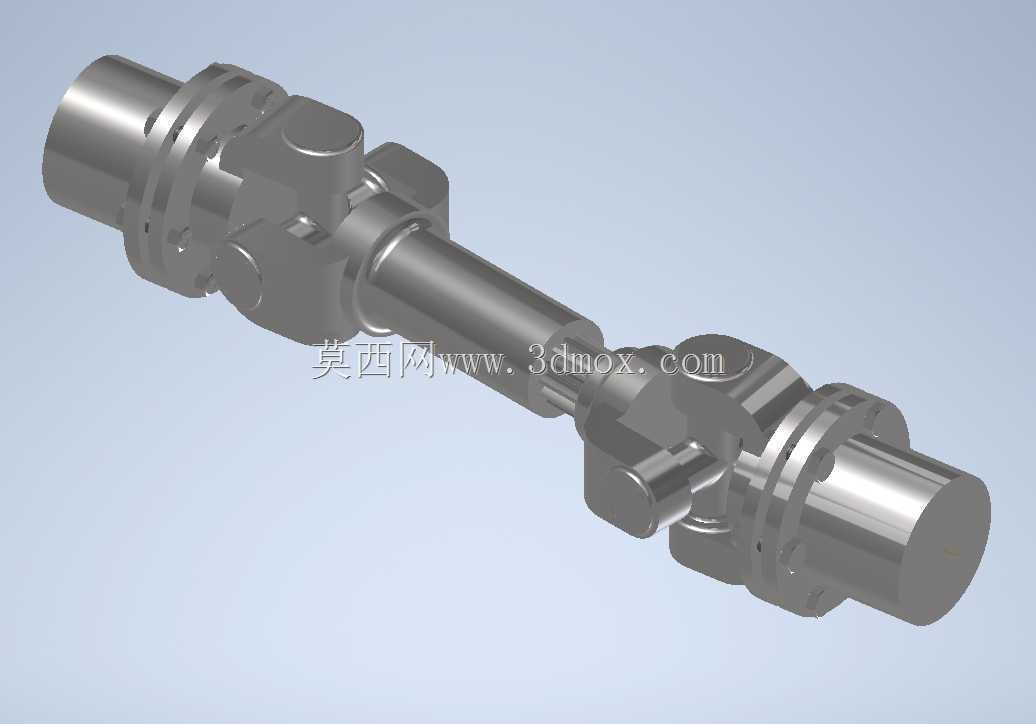

　　避免因为转速波动带来的传动振动，这一点在高速传动场景下尤为重要，比如纺织机械的导辊传动、包装设备的送料辊传动，转速波动会直接影响产品的加工精度，采用这种等速特性的可调万向接头，可以在补偿安装误差的同时保证传动的平稳性。设计建模过程中，需要重点校核几个关键部位的强度：一是十字轴的轴颈强度，要保证在额定扭矩下不会出现剪切断裂；二是中间伸缩结构的花键配合强度，避免传递大扭矩时出现滑键齿面压溃；三是法兰盘的螺栓孔分布精度，要保证与标准法兰对接时不会出现螺栓无法穿入的问题；四是万向节铰接部位的转动间隙，间隙过大会导致传动回程误差，间隙过小则会出现转动卡滞，建模时需要给铰接部位预留合理的配合公差。从外形结构来看，整体采用对称式布局，两端法兰的尺寸一致，中间杆体的直径根据传递扭矩的大小做匹配设计，铰接部位的外径略大于杆体外径，安装时需要预留足够的径向摆动空间，避免轴系偏转时接头与周边的设备护罩、机架发生干涉。在设备维护层面，这种集成式的万向接头不需要定期拆解保养，只需要按照维护周期在铰接部位的注油孔加注润滑脂即可，相比分体式的万向节加接杆的组合结构，减少了多个连接部位的松动风险，长期运行的可靠性更高。很多现场改造项目中，遇到原有传动部件磨损需要更换，或者设备升级后轴系间距发生变化的情况，选用这种可调长度的法兰式万向接头，可以大幅降低现场改造的工作量，不需要重新加工传动部件，只需要调整接头长度、锁紧固定后就可以完成安装，大幅缩短设备停机时间。
