农用喷雾器流体流量调节操作杆结构

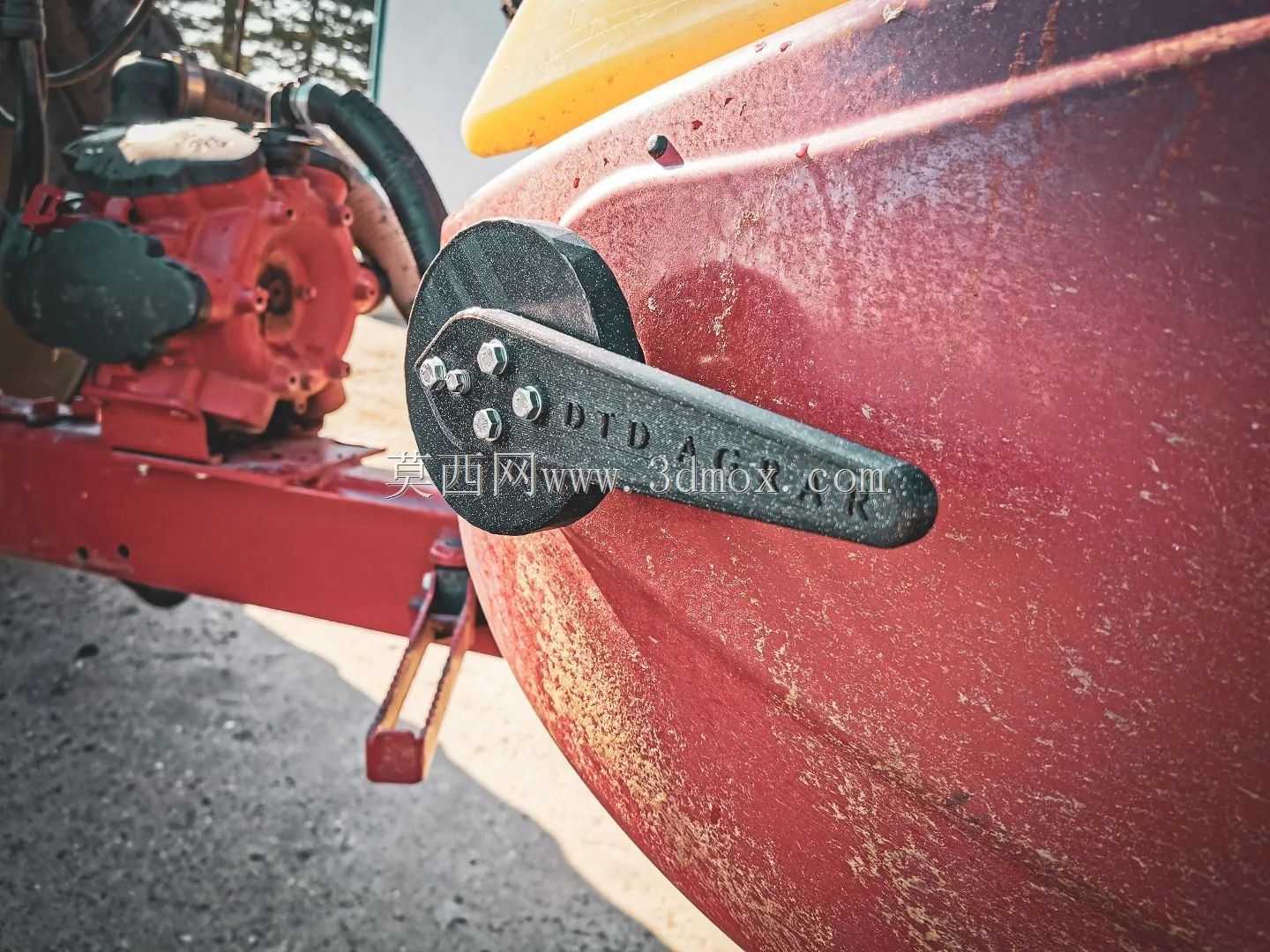

　　在大田植保作业场景中，喷杆式喷雾器的流量控制精度直接决定药液喷施均匀度，既关系到农药利用率，也影响作物药害风险与作业成本，这款配套HARDI Navigator系列喷雾器的流量调节杆，正是喷施系统中执行手动流量调节的核心操作构件。日常作业里，机手通过扳动该调节杆，可直接改变管路内流体通流截面的开度，匹配不同作业行进速度、作物冠层密度下的喷施流量需求，比如在小麦拔节期作业时，作物冠层茂密需要更大流量保证药液穿透性，机手可快速扳动调节杆至对应开度，而在田块边角减速作业时，减小开度避免局部药液过量沉积。从结构设计逻辑来看，调节杆采用长柄偏心按压结构，柄身做了符合人体工学的弧度处理，表面蚀刻防滑纹路，

　　即便机手佩戴沾有药液或泥土的劳保手套操作，也能稳定施力不会打滑，柄身长度经过反复校核，保证扳动行程在人手舒适操作范围内，从全关到全开的扳动角度控制在90度区间，操作时无需大幅度摆臂，坐在喷雾器操作位上即可单手完成调节。底座部分采用圆盘式安装结构，三个均布的紧固点位对应喷雾器操作面板上的预装孔位，安装时无需额外制作转接支架，直接通过螺栓锁紧即可完成固定，安装边界与原有操作面板的开孔尺寸完全匹配，不会出现干涉周边操纵杆件的问题。调节杆与内部阀芯的连接端采用扁位配合结构，避免长期扳动过程中出现连接打滑、调节空程的问题，接触流体的密封端面做了平整化处理，配合密封件可在0.2-0.8MPa的常规植保喷雾管路压力下无渗漏，

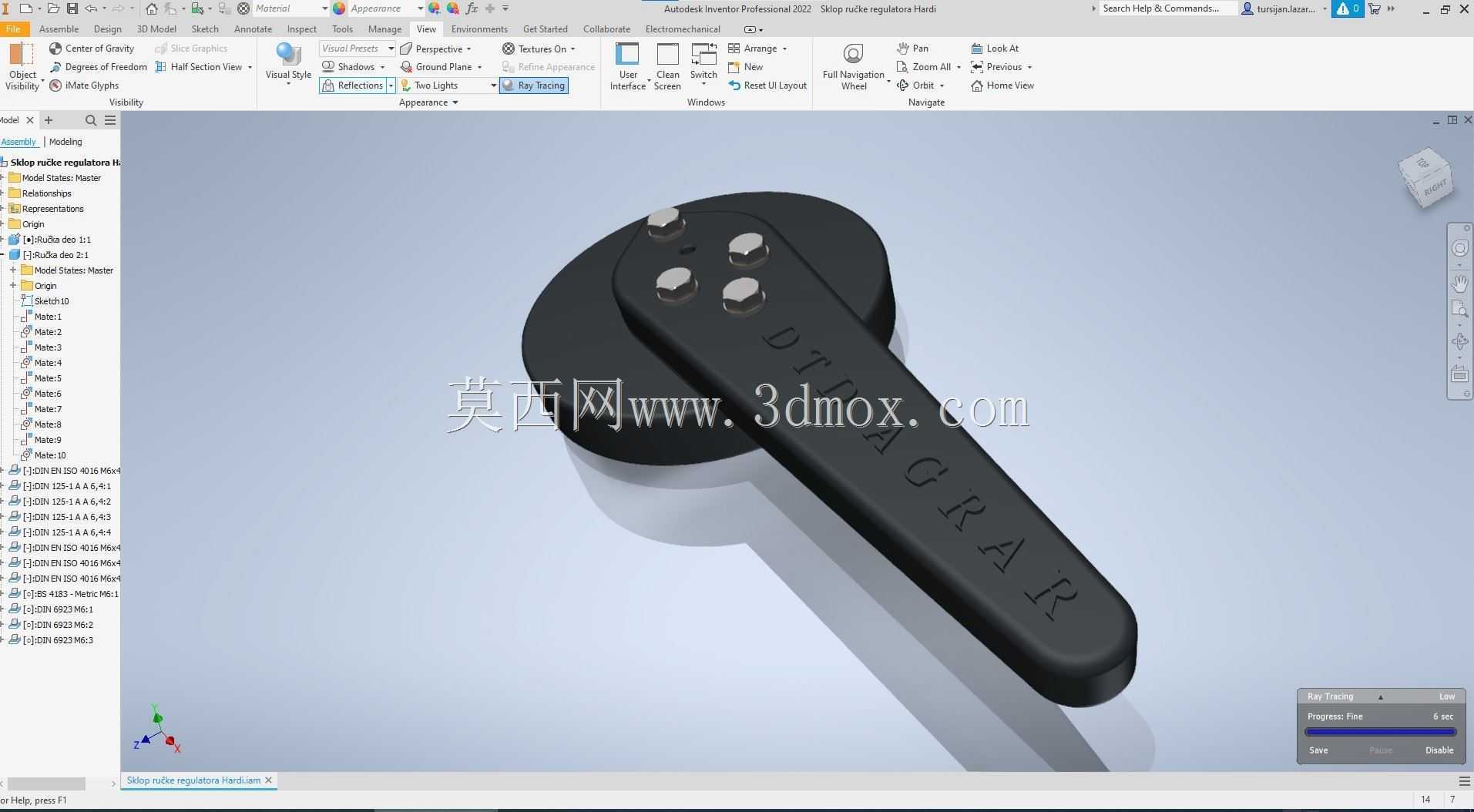

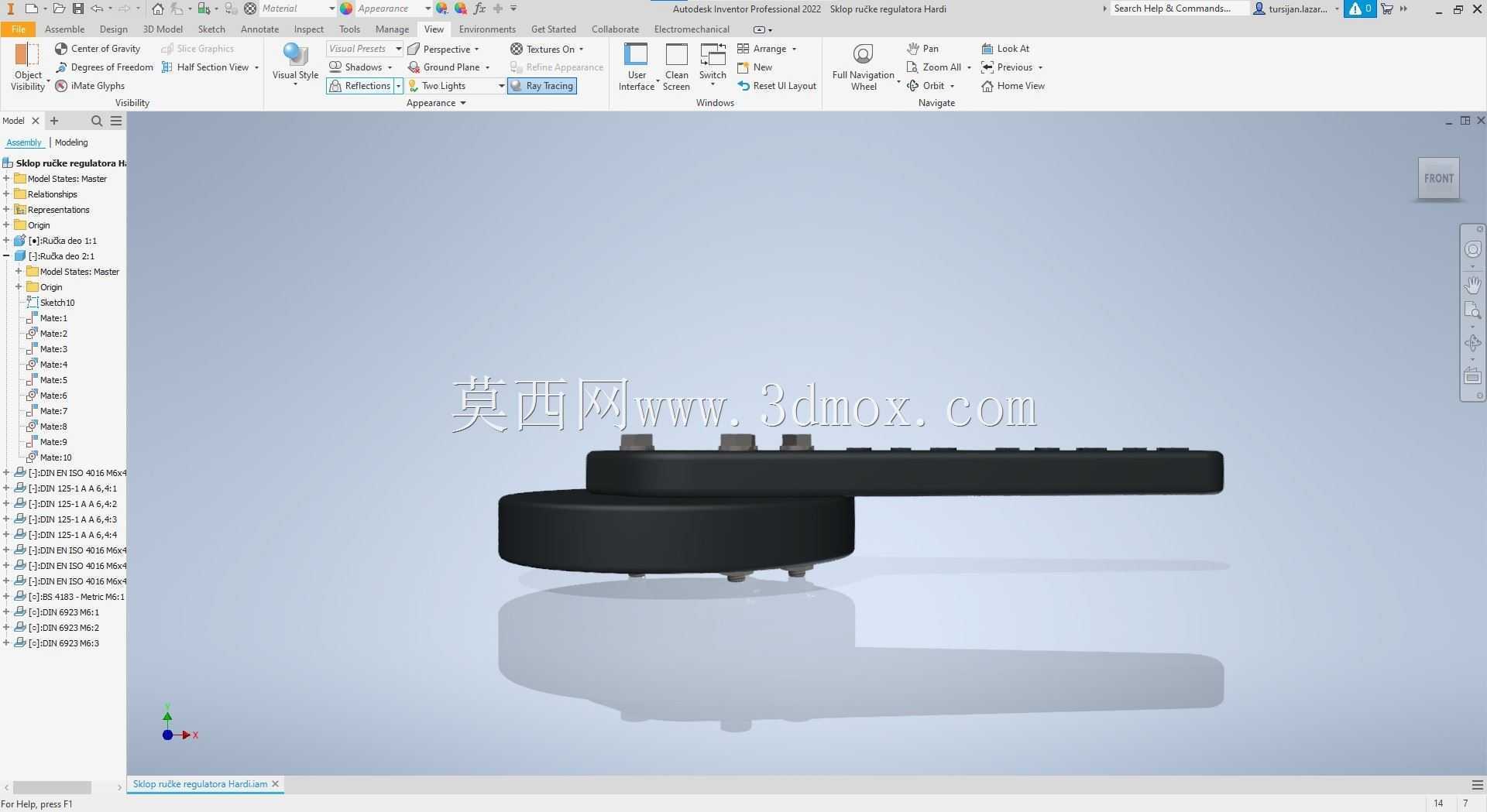

　　不会出现药液沿调节杆缝隙渗出腐蚀操作部件的情况。从实际使用的工况适配性出发，整个构件的外露部分采用耐农药腐蚀的材质设计，柄身表面做了哑光处理，避免夏季正午作业时阳光反射晃眼影响机手操作判断，底座与操作面板的贴合面加装密封垫圈，防止田间作业时的泥水、灰尘渗入调节机构内部造成卡滞。在结构建模过程中，需要重点关注扳动行程与阀芯开度的对应关系，保证调节杆在不同角度位置时，通流截面的变化呈线性过渡，避免出现小角度扳动就出现流量骤变的情况，让机手可以精准微调流量；同时要校核柄身的受力强度，模拟机手戴手套施力扳动、甚至偶尔借力操作的极限受力场景，保证柄身不会出现弯折变形，三个安装孔的位置度公差控制在0.1mm以内，确保安装后调节杆转动顺畅无卡滞，

　　与周边的喷雾压力调节手柄、总开关操纵杆保持足够的安全间隙，操作时不会出现误碰相邻构件的问题。这类调节构件虽然是植保机械上的小型操作部件，但直接关系到作业过程中的调节效率与喷施精度，设计时既要考虑操作的便捷性，也要兼顾田间恶劣工况下的耐用性，减少作业过程中的故障停机时间。
