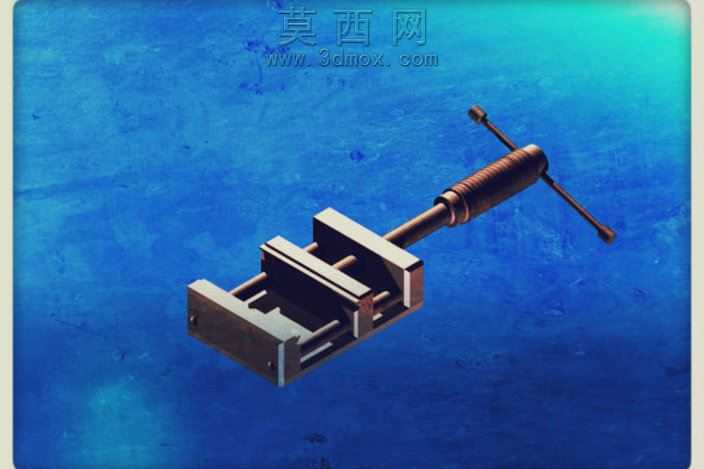

机用重型台虎钳精密结构三维设计

本作品为机用台虎钳的三维参数化设计模型，整体建模过程严格遵循机械加工工装的实际尺寸规范与装配逻辑，采用自底向上的建模思路完成全部零部件的构建与总装配合。建模阶段首先对固定钳身、活动钳身两大核心基体进行特征建模，通过拉伸、切除、拔模、圆角等基础特征构建基体的主体轮廓，针对钳身的导轨滑槽、丝杠安装孔、钳口定位槽等关键配合部位，严格控制尺寸公差与形位精度，保证后续装配环节的配合合理性。针对传动丝杠部件，建模时还原了梯形传动螺纹的完整牙型特征，搭配两端的推力轴承安装位、摇把连接方榫结构，同时对丝杠螺母副的配合间隙进行了合理预留，还原真实台虎钳的传动顺滑度要求。钳口部位单独建模，还原了交叉齿形的防滑夹持面结构，预留了沉头螺钉安装孔，可实现钳口板的可拆卸更换设计，符合实际工业台虎钳的易损件更换需求。摇把部件采用圆钢弯折的结构特征建模，搭配防滑握柄的细节特征，还原手动操作的真实握持形态。材质与渲染阶段，针对不同零部件匹配对应的工业材质：钳身、活动钳身等铸铁部件赋予灰铸铁哑光材质，还原铸件的粗糙磨砂质感；丝杠、钳口板等钢制零件赋予调质钢的半金属光泽材质，对螺纹、齿面等加工面做轻微反光处理；摇把握柄部位赋予黑色酚醛塑料的哑光质感，区分不同部件的材质差异。渲染时采用45度侧上方主光源搭配底部补光，清晰展现钳身导轨的滑动配合结构、丝杠传动的连接关系、钳口的平行度特征，整体模型无干涉、无破面，所有活动部件可实现仿真运动：转动摇把可带动活动钳身沿固定钳身导轨做直线往复运动，实现钳口的开合夹紧动作，完整还原台虎钳的工作原理。设计过程中充分考虑了台虎钳的实际使用场景，对钳身的安装固定孔、底座的连接结构做了细节还原，整体结构紧凑，夹持行程符合常规机用虎钳的参数范围，可用于机械原理教学、工装设计参考、虚拟装配仿真等场景，模型的所有特征均保留参数化编辑能力，可根据实际使用需求调整钳口宽度、最大夹持开度等核心参数，适配不同的机床装夹需求。
