笼中刺猬造型金属镂空摆件三维设计

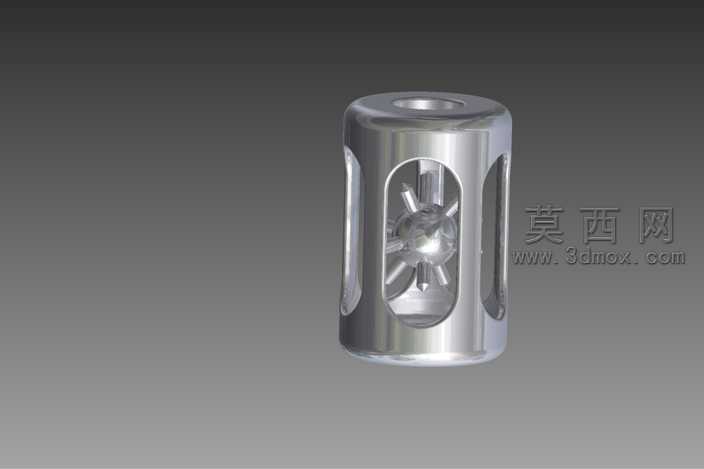

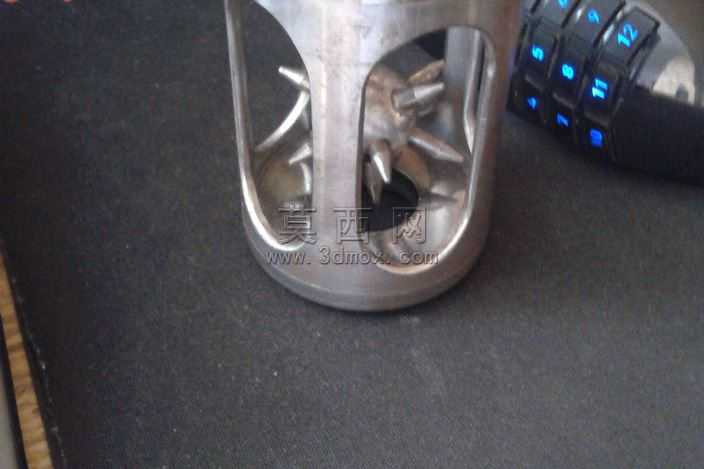

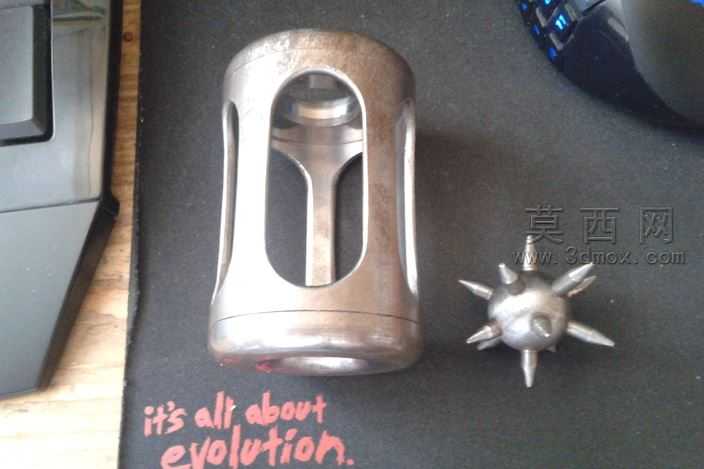

本作品为创意类金属结构摆件的三维设计成果，整体采用Autodesk Inventor完成全参数化建模流程，建模阶段首先完成外部笼体的基础轮廓构建，以圆柱体为基础基体，通过拉伸、切除命令完成笼身三处对称式长圆形镂空窗口的成型，保证窗口边缘过渡顺滑无尖锐棱角，同时在笼体上下端面分别预留同轴定位小孔，为后续内部构件的装配预留精准的配合基准。内部刺猬造型构件采用多实体建模方式完成，先构建刺猬核心球体基体，再通过阵列、拉伸凸台命令完成周身尖刺的均匀排布，每根尖刺都做了端部圆角处理，避免应力集中同时还原刺猬的形态特征，之后在刺猬核心位置添加同轴转轴结构，与笼体上下端面的预留小孔形成间隙配合，可实现内部刺猬构件在笼体内部的自由转动，还原“刺猬在笼子里”的动态交互效果。材质与渲染阶段，整体构件统一赋予抛光不锈钢材质，调整材质的反射率、粗糙度参数，模拟亮面金属的高反光质感，渲染时采用三点布光方案，主光源从侧上方45度角投射，突出金属表面的光泽层次与镂空结构的光影通透感，辅光源补亮暗部细节避免阴影过死，背光源勾勒构件整体轮廓，让金属件的边缘质感更具立体感。结构设计上重点考量了装配可行性，笼体采用上下分体式装配结构，可通过端面的止口定位完成拼合，拼合后缝隙控制在0.02mm以内，保证外观整体性，内部刺猬构件的转轴直径与笼体孔径采用H7/g6的间隙配合公差，既保证转动顺滑无卡顿，又不会出现晃动松脱的问题。设计思路上以趣味机械创意为核心，将具象的动物形态与精密的机械结构相结合，打破传统五金摆件的静态展示属性，加入可动交互结构提升把玩趣味性，整体造型简洁规整，所有曲面都经过连续性检查，无破面、重叠面等建模问题，可直接用于3D打印验证、机加工生产或者作为创意教学案例使用，建模过程中所有特征都保留完整参数，可根据实际生产需求调整整体尺寸、镂空比例、尖刺密度等参数，适配不同的加工工艺与展示场景。
