适用于缺电地区的环保微型水轮机框架结构

　　这套微型水轮机的框架结构采用模块化型材拼接设计，核心定位是服务于无电网覆盖的偏远山区、村落等缺电场景，作为小型分布式水力发电装置的承载基体，适配低水头、小流量的自然溪流、灌溉渠等水力资源，为当地居民提供基础生活用电，同时预留物联网监测模块的安装位，可实现发电状态、水位、设备运行参数的远程采集，适配当前乡村分布式能源、离网供电系统的建设需求。

　　从实际应用场景来看，这类微型水轮机不需要修建大型拦水坝，仅需依托现有自然水流落差即可安装，对生态环境影响极小，非常适合散居村落、野外作业站点、小型生态监测站这类无法接入主电网的点位，单台设备可覆盖数户家庭的照明、小型家电供电需求，搭配储能模块后可实现24小时稳定供电。框架作为整个设备的承载核心，需要承受水轮转动的动载荷、水流冲击载荷以及户外环境的腐蚀影响，因此设计上优先考虑结构刚度与安装便捷性。

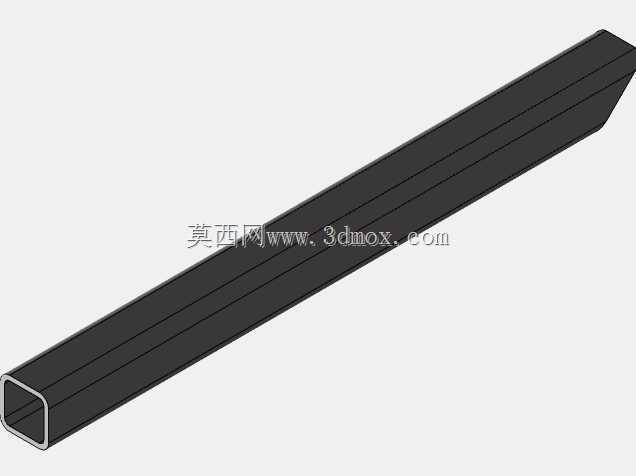

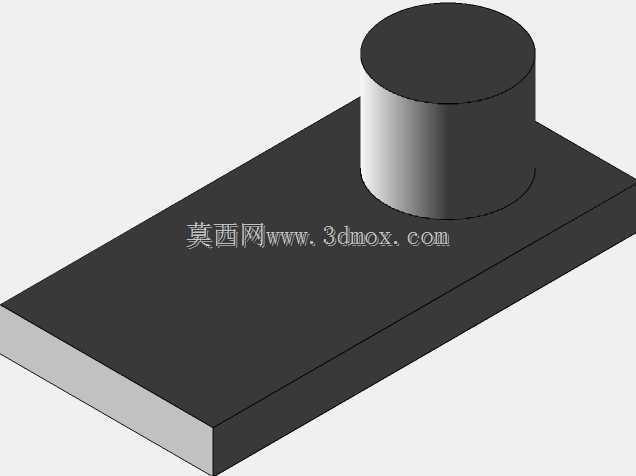

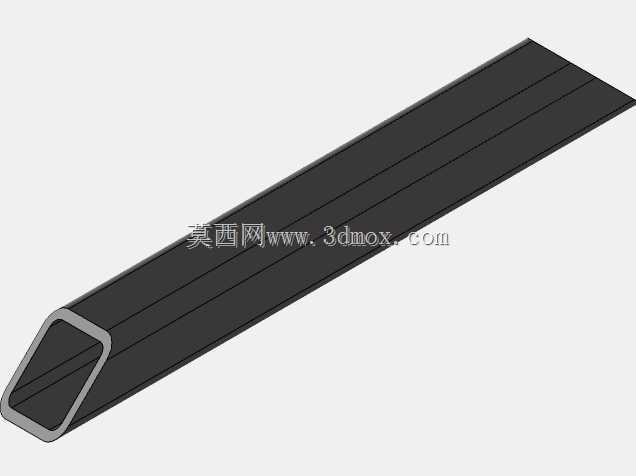

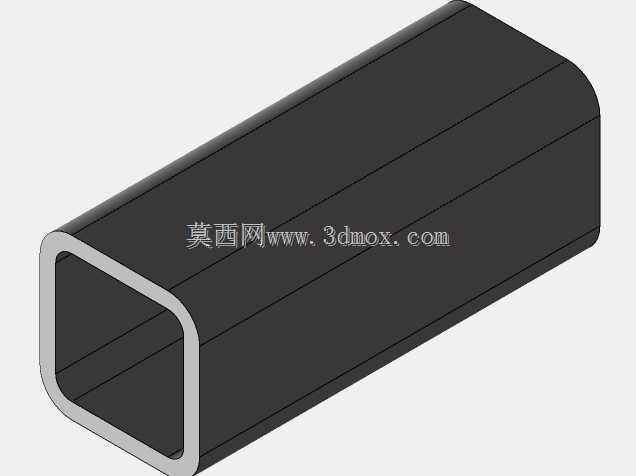

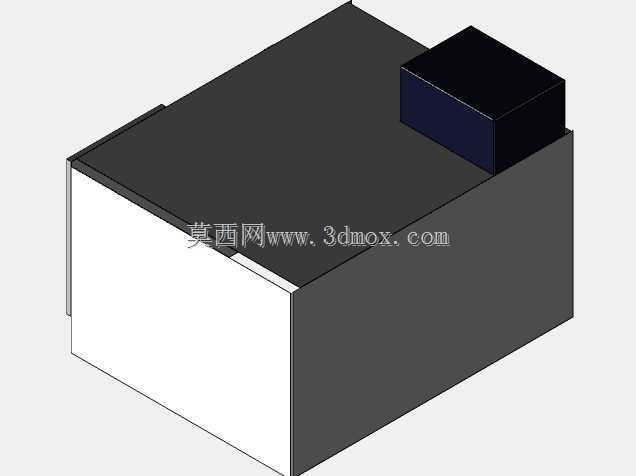

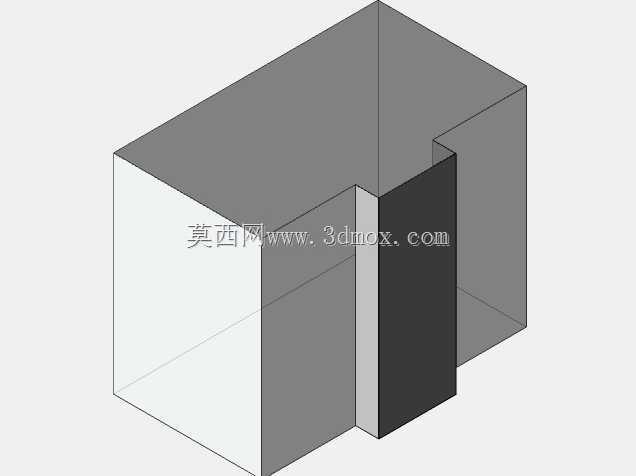

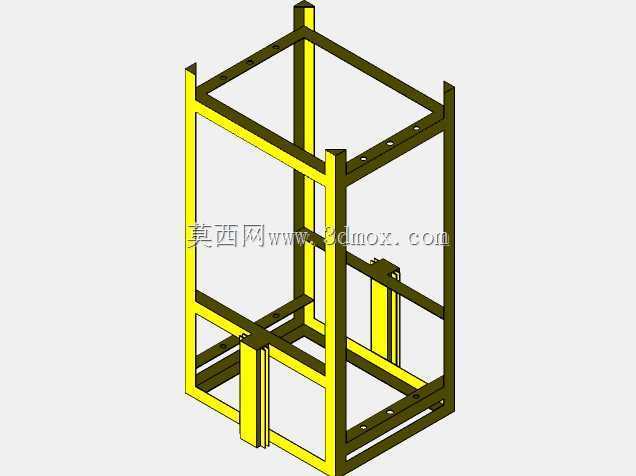

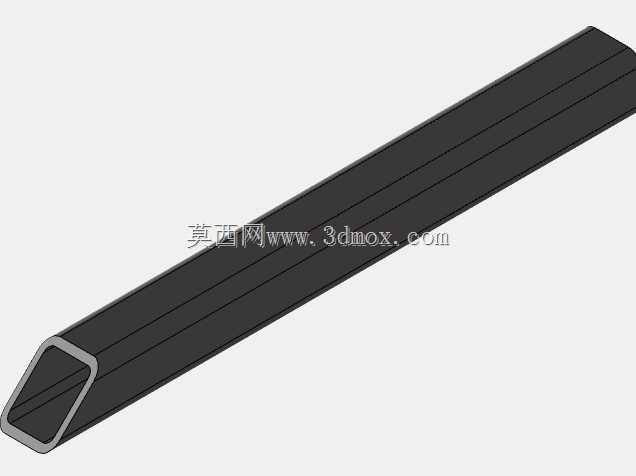

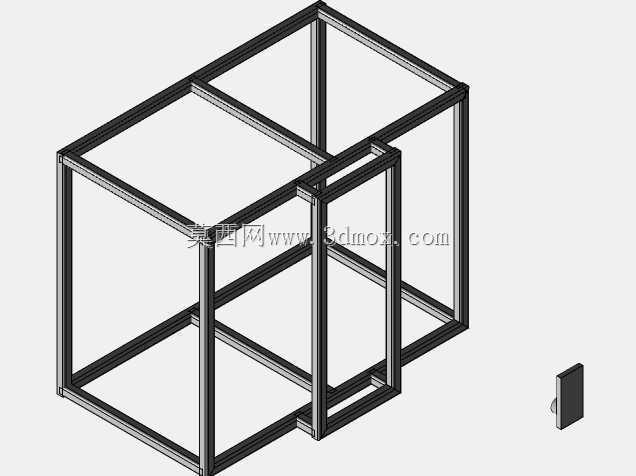

　　结构设计层面，整体框架采用矩形截面型材拼接而成，通过标准角件与紧固件连接，无需焊接作业，所有构件均可拆解运输，在交通不便的山区可通过人力搬运至安装点位后现场组装，大幅降低运输与施工成本。框架内部划分出两个独立舱室，较大的舱室用于安装水轮组件、发电机主体，较小的舱室用于放置整流模块、储能控制单元以及物联网采集终端，两个舱室之间预留走线孔位，强弱电分离布线，避免电磁干扰影响控制信号传输。框架底部预留地脚安装孔，可通过膨胀螺栓固定在混凝土基础上，也可搭配浮动安装底座适配水位变化较大的溪流场景，安装边界可根据实际点位的水流宽度调整型材长度，适配0.5-2米的不同水道宽度，安装时水轮轴线需与水流方向垂直，框架迎水面做倒角处理，减少水流对框架的直接冲击。

　　功能特性上，框架的型材表面做了防腐氧化处理，可适应户外潮湿、雨淋的使用环境，连接紧固件均采用不锈钢材质，避免长期使用后锈蚀导致结构松动。框架侧面预留检修门安装位，日常维护时无需拆解整体框架，仅需打开检修门即可对内部的水轮、传动部件进行检查与更换，降低后期运维难度。物联网模块的安装位设计在控制舱的上部，预留天线伸出孔位，可将设备的发电功率、转速、水位数据实时传输至后台管理系统，运维人员无需到现场即可掌握设备运行状态，在设备出现故障时可快速定位问题，减少偏远地区的运维成本。

　　外形尺寸方面，这套框架的整体长宽高控制在1.2米×0.8米×1米范围内，属于小型化设计，单套框架的总重量控制在30公斤以内，两个人即可完成搬运与组装作业。安装时需要保证框架上平面的水平度误差不超过2毫米，避免水轮转动时出现偏磨，影响发电效率与设备使用寿命。框架的进水侧预留拦污栅安装槽，可加装简易拦污栅阻挡水流中的树枝、石块等杂物，避免杂物撞击水轮叶片造成损坏。在设计过程中，通过有限元仿真对框架的受力情况进行验证，在最大水流冲击载荷下，框架的最大变形量不超过0.5毫米，完全满足承载要求，同时尽可能减少型材的用量，控制整体成本，让这类设备能够在经济欠发达的缺电地区推广使用。

　　不同于大型水力发电设备，这类微型水轮机的设计核心是低成本、易安装、低维护，框架作为整个设备的基础结构，所有连接节点均采用标准化设计，损坏的构件可直接替换同规格型材，无需定制加工，进一步降低了全生命周期的使用成本。在实际选型时，可根据当地的水流流量、落差大小，调整框架内部水轮的安装尺寸，适配不同功率的发电需求，最小功率版本可满足单户家庭的基本用电，大功率版本可覆盖小型村落的公共照明、通讯设备供电需求，结合物联网模块的监测功能，还可将多个点位的微型水轮机组网，形成小型分布式微电网，提升区域供电的稳定性。
