便携式直列式管道水力涡轮发电装置

　　野外输水干线、山地灌溉支管、偏远区域供水管网的在线监测节点长期面临供电难题，常规太阳能板在密林覆盖、隧道管廊、埋地阀井场景下受光不足，一次性电池更换周期短、运维成本高，这套直列式管道水力涡轮发电装置正是为解决该类痛点开发，它直接串接在输水管道通路中，利用管内流动水流的剩余压能驱动内置叶轮旋转，将流体动能转化为电能，为管道压力传感器、流量变送器、远程数据采集终端提供持续稳定的直流供电，无需额外铺设供电线缆，也不用频繁更换储能电池，特别适合无外接市电的分布式管网监测点位使用。

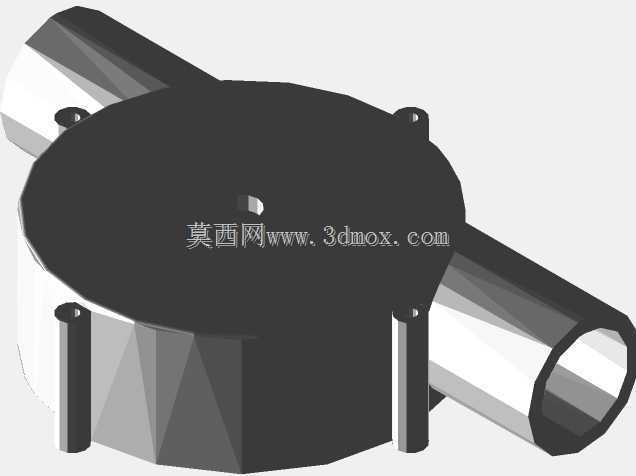

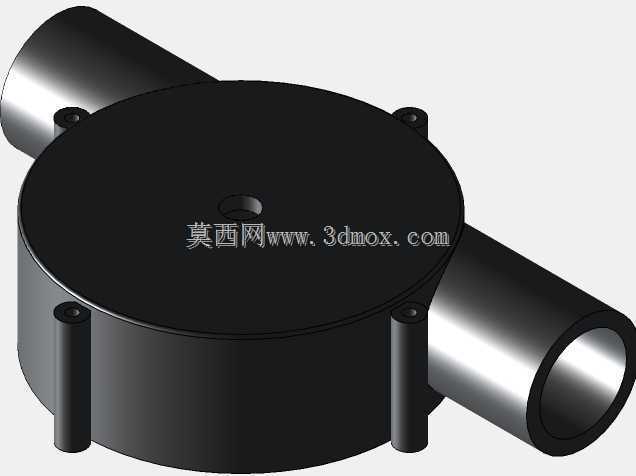

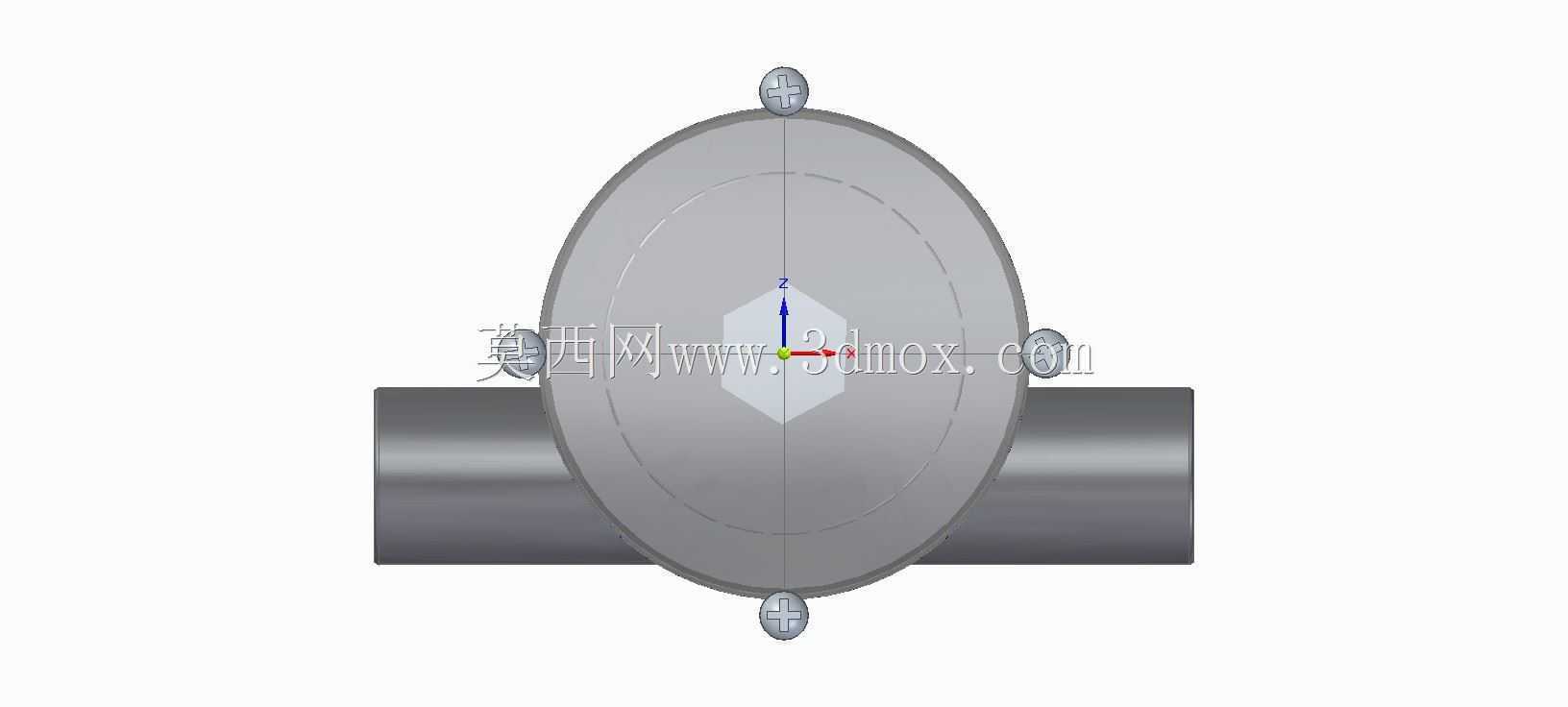

　　装置整体采用同轴直通式布局，主体为圆盘形涡轮腔体，两侧同轴延伸出等径直管段，安装时无需改动原有管道走向，直接通过管箍、法兰或快接接头串入管路即可，两侧连接管道公称通径为33mm，腔体最大外轮廓直径约为连接管外径的2.1倍，轴向总长度控制在180mm以内，径向除腔体本体外，上下左右四个方位对称布置有四个紧固吊耳螺栓，螺栓外伸高度不超过20mm，安装预留空间仅需在管道对接位置留出直径220mm的圆形操作区域即可，无需额外扩大管廊安装间距，适配现有绝大多数架空、埋地输水管道的安装空间边界。

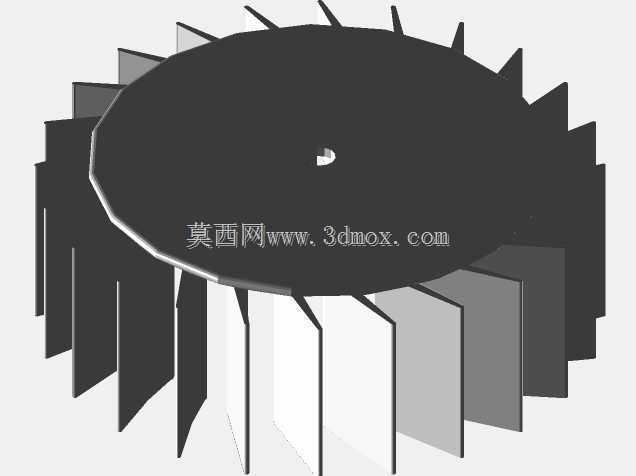

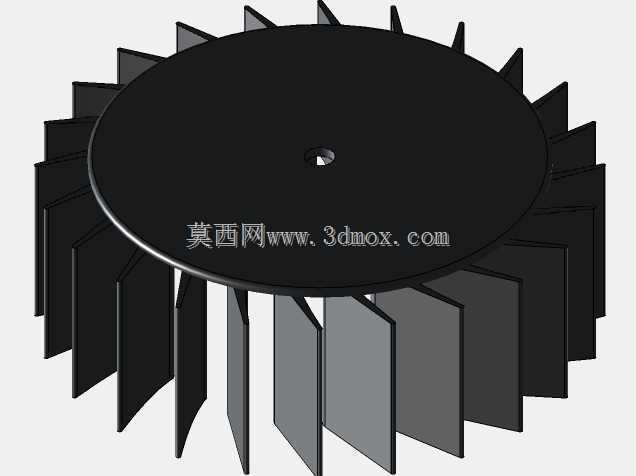

　　结构设计上充分考虑了输水工况的长期可靠性，腔体采用上下对合剖分结构，四个方位的锁紧螺栓沿圆周90度均匀分布，既保证了腔体合模后的密封压紧力均匀，避免高压输水时出现接缝渗漏，也方便后期运维时快速拆开腔体，清理叶轮处缠绕的水中杂物、检查轴承磨损情况。内部涡轮组件采用悬臂支承布局，叶轮完全置于过流通道中心，水流从左侧直管进入腔体后，沿导流轮廓均匀冲向涡轮叶片，将水流的轴向冲击力转化为叶轮的旋转扭矩，做功后的水流经右侧直管顺畅流出，整个过流通道无突兀节流结构，通水状态下压损控制在0.02MPa以内，不会对原有管道的输水流量、供水压力造成明显影响。

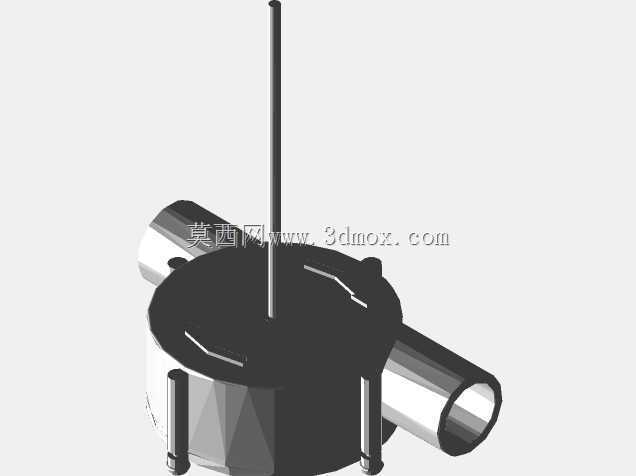

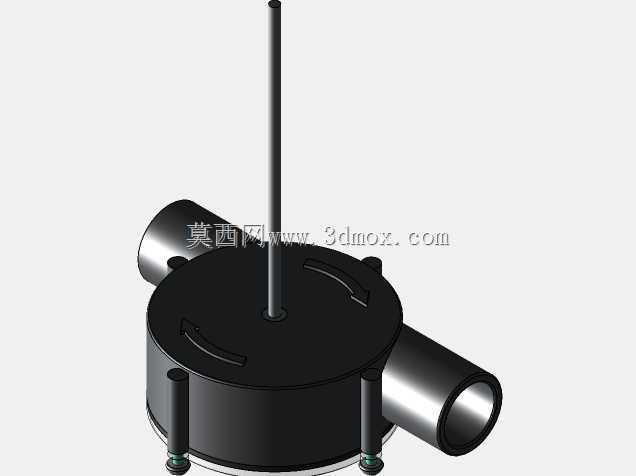

　　叶轮与发电转子集成在同一转轴上，取消了额外的变速传动齿轮组，转动部件数量大幅减少，既降低了水流驱动的启动扭矩，管内流速达到0.8m/s时即可启动发电，也减少了传动环节的故障点，转轴两端采用水润滑滑动轴承，直接以管内输送的清水作为润滑介质，无需额外加注润滑脂，也避免了润滑油泄漏污染水质的问题，适配饮用水输水、农田灌溉等对水质有要求的应用场景。发电定子组件密封封装在腔体侧壁的隔水腔室内，与过流通道完全物理隔离，接线端采用防水航插引出，防护等级可达IP68，即使管道短时间出现满管承压、腔体外部被积水淹没的情况，也不会出现电路进水短路故障。

　　从选型适配角度，该装置的输出功率随管内流速变化自动调整，常规输水工况下管内流速1.5-2.5m/s区间时，输出功率可稳定在5-15W，完全满足低功耗管网监测终端的供电需求，多余电能可外接储能电容或小型蓄电池存储，在管道间歇性停水、水流停止时继续为监测设备供电，保证数据采集不中断。设计过程中对腔体的流道轮廓做了圆滑过渡处理，避免流道内出现滞水死角，防止水中泥沙在腔体内沉积造成叶轮卡滞，四个对称布置的锁紧螺栓同时可作为安装吊点，在架空管道部署时可直接通过绑带将装置本体固定在管道支架上，抵消水流冲击产生的轴向反作用力，避免装置运行时出现晃动。

　　不同于大型并网水力发电机组，这套微型取能装置不需要修建拦水坝、压力引水管等土建设施，整体重量轻，单人即可完成现场搬运与安装，非常适合分布式、小功率的离网取能场景，在结构建模时所有配合面均按实际工程公差设定，剖分腔体的密封槽位置、螺栓孔定位尺寸、两端连接管的同轴度都做了参数化约束，工程师可直接根据不同项目的管道通径、工作压力参数调整模型尺寸，快速衍生出适配不同管径的系列化产品，过流部件的壁厚按1.0MPa工作压力校核，满足普通市政供水、山地灌溉管道的承压要求。
