倾斜式滚筒物料输送设备结构设计

　　在生产车间物料转运、仓储分拣线、成品件周转环节里，这类倾斜布置的滚筒输送结构是衔接不同高度工位的核心配套装置，区别于水平输送线，它的核心作用是依靠重力或辅助动力完成物料在高低差工位间的平稳传递，不需要额外配置复杂的顶升移栽机构，就能实现箱体、规则包装件、成型工件从高处加工位向低处装配或包装工位的自动流转，在轻工制造、电商仓储、食品包装、五金件加工的车间布局里应用十分普遍。

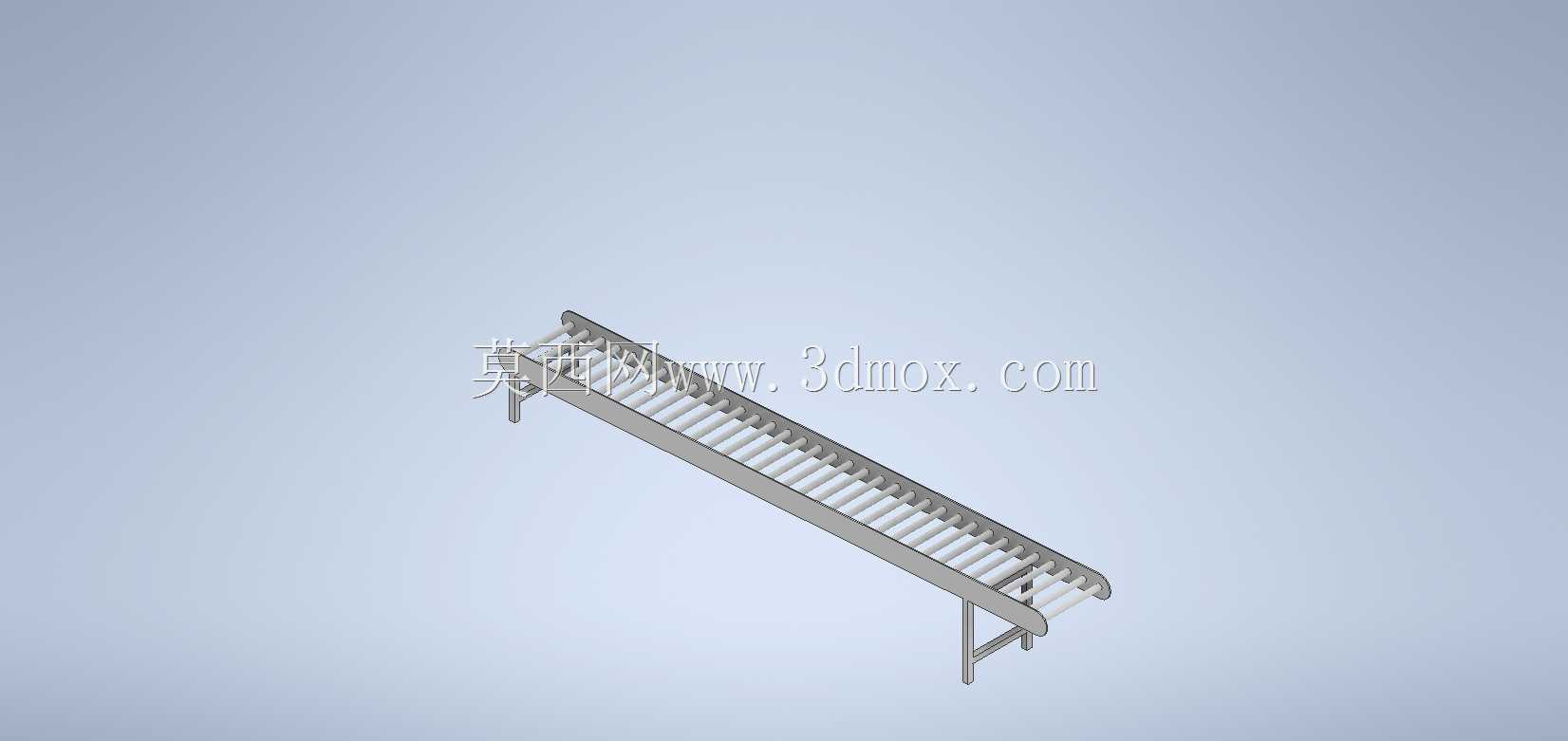

　　从结构设计逻辑来看，这套输送装置采用了标准化的滚筒排布方案，辊筒之间的间距根据常规输送物料的最小底面尺寸做了匹配，避免小件在输送过程中卡入辊缝，机架采用型材焊接加螺栓拼接的组合形式，两侧的支腿做了高度差适配，来实现整体的倾斜角度设置，倾斜角度的取值经过了反复校核，既保证物料能依靠自身重力沿辊面顺畅下滑，又不会因为角度过大导致物料下滑速度过快出现磕碰、滑落出输送线的问题，支腿底部预留了安装固定板，上面开有长条形调节孔，现场安装时可以根据地面的实际平整度做小范围的高度微调，抵消地面铺装误差带来的机架晃动问题。

　　功能特性上，这套滚筒输送结构没有配置复杂的驱动单元，属于无动力重力输送范畴，日常运维成本极低，辊筒采用两端轴承内嵌的安装方式，转动阻力小，常规重量的工件放置上去后能顺畅沿倾斜面滑动，机架两侧设置了挡边结构，高度刚好能挡住常规输送件的侧边，避免输送过程中物料从侧面掉落，输送线的进料端和出料端都做了圆弧过渡处理，不会出现尖锐棱角刮蹭工件包装或者操作人员衣物的问题。如果后续产线升级需要改成动力输送，只需要在辊筒端部加装链轮或者同步带轮，配套对应的驱动电机就能实现动力输送，不需要对整体机架做大规模改动，拓展性较强。

　　从安装边界尺寸来看，这套输送设备的整体宽度适配常规的600mm标准物流箱输送需求，有效输送宽度控制在500mm左右，两侧机架各预留50mm的安装空间，整体长度根据高低工位的落差做了匹配，倾斜角度控制在15度以内，这个角度区间内，重量在1-20kg的规则箱体都能实现平稳下滑，不会出现卡顿或者冲速过快的问题。安装时需要注意进料端的对接高度要和上游出料工位的台面保持齐平，误差控制在2mm以内，避免物料过渡时出现卡滞，出料端可以配套缓冲挡板或者对接下一工位的水平输送线，支腿的固定需要采用膨胀螺栓和地面做刚性连接，避免长期使用过程中机架出现移位，影响输送稳定性。

　　在实际选型适配时，需要根据输送物料的单重、底面材质、外形尺寸调整辊筒的壁厚和轴径，如果输送的是较重的金属加工件，就需要更换更大承载能力的厚壁辊筒，配套加粗的支撑轴，避免长期重载下辊筒出现弯曲变形；如果输送的是纸箱类软包装件，就可以适当缩小辊筒间距，避免纸箱底面凹陷卡在辊缝之间。这套结构的三维建模过程中，对辊筒的同轴度、机架的平行度都做了装配校验，所有连接部位的螺栓孔位都做了对位匹配，不会出现现场安装时孔位错位的问题，整体结构没有复杂的异形加工件，所有零部件都可以采用标准型材和标准件加工制作，加工成本低，装配难度小，适合中小批量的产线配套使用。
