拉达vaz2106车型油门踏板结构设计

　　在乘用车辆的操纵系统设计中，油门踏板作为驾驶员直接交互的核心部件，其结构合理性直接影响驾驶操作的脚感反馈、行程控制精度以及长期使用的可靠性，本次呈现的踏板结构针对拉达vaz2106车型开发，适配该车型的驾驶室地板安装空间与拉索式油门操纵的传动逻辑。从实际装车场景来看，该踏板安装于驾驶员侧地板靠前围板的位置，安装点位需匹配车身地板的预埋安装孔位，踏板臂的摆动轨迹需避开周边的离合踏板、制动踏板以及内饰护板的边界，确保全行程踩踏过程中无运动干涉，同时要满足不同体型驾驶员的操作舒适度，踏板面的初始位置距离地板的高度、踩踏全程的行程长度都经过实车人机工程校核，保证脚踝转动角度处于舒适操作区间，避免长时间驾驶产生的脚部疲劳。

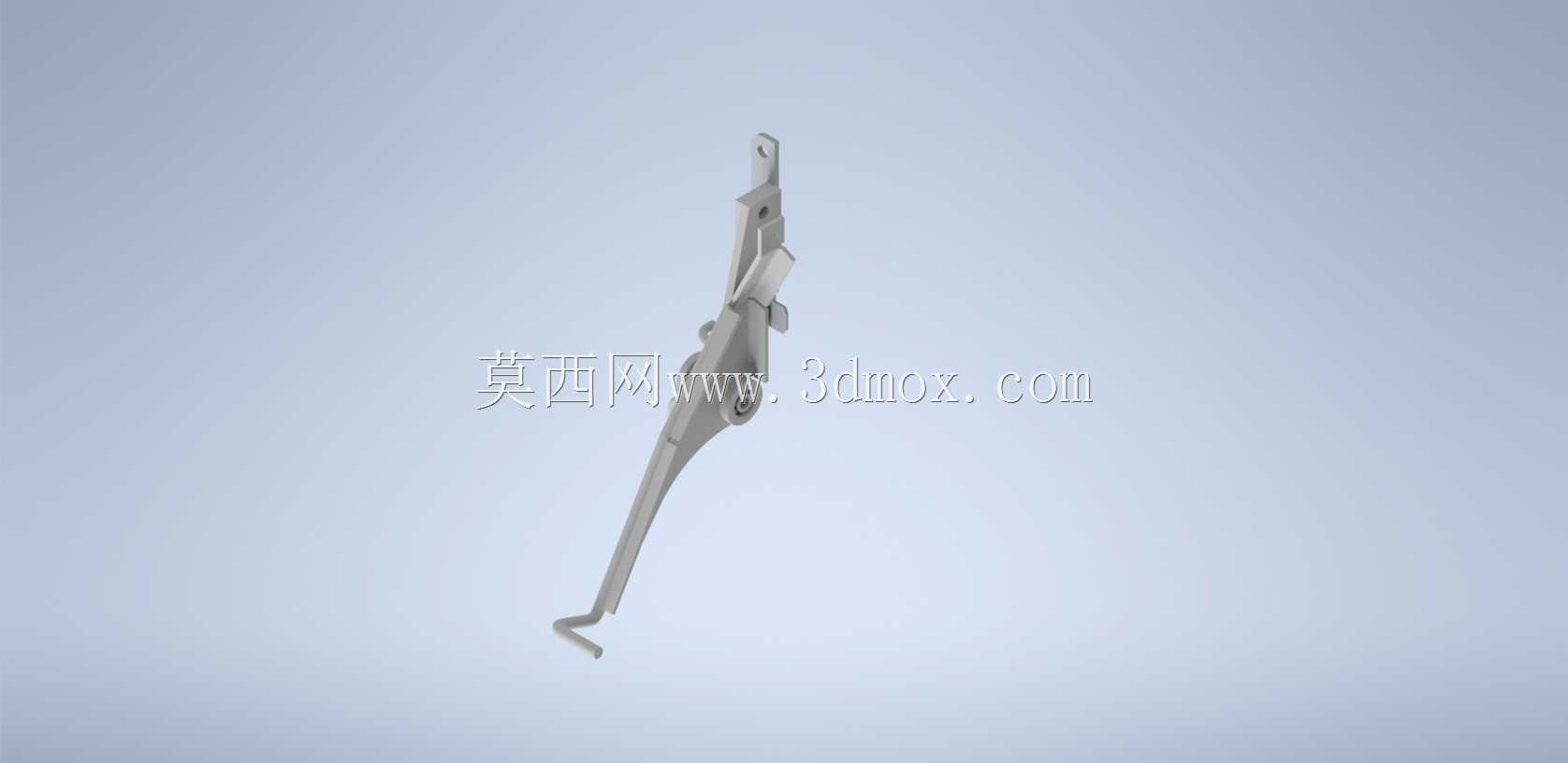

　　该踏板采用金属冲压焊接的整体结构，踏板臂采用长条形变截面设计，从上端的安装转轴位置向下延伸至踏板面，截面形状兼顾结构强度与轻量化需求，在踩踏受力的核心区域做了局部加强折弯，避免长期反复踩踏出现结构变形，上端的转轴连接部位设计有与拉索固定的挂接结构，能够将踏板的摆动行程转化为拉索的直线位移，精准传递驾驶员的油门控制意图，替代原有偏心杆结构的传动方案，解决原有结构长期使用后容易出现的旷量、卡滞问题，传动路径更直接，踩踏力的反馈更线性。

　　从设计思路层面，该结构优先考虑了售后改装替换的便捷性，安装点位与原车孔位完全匹配，不需要对车身结构做额外改动即可完成换装，踏板面采用防滑的弯折结构，增大与鞋底的接触摩擦力，即使鞋底沾有泥水也能保证踩踏过程不打滑，踏板臂的表面做了防锈处理，适配驾驶舱内可能出现的潮湿、落灰等使用环境，长期使用不会出现锈蚀卡滞的问题。在安装边界的校核上，踏板的摆动转轴轴线与车身横向平行，保证踩踏过程中踏板面始终与脚掌接触角度匹配，全行程下踏板的最低位置距离地板保留足够的安全间隙，不会出现踩到底后抵住地板导致油门无法全开的问题，同时回位结构的安装空间集成在踏板上部，不需要额外占用周边的布置空间，与周边的制动踏板保持足够的安全间距，避免操作过程中出现误踩的情况。

　　不同于电子油门踏板的复杂传感器结构，该拉索式踏板结构更简单可靠，维修更换成本更低，适配老款车型的操纵系统架构，在结构设计时充分考虑了长期往复运动的磨损问题，转轴部位采用耐磨的衬套结构，降低反复转动带来的磨损量，延长部件的使用寿命，踏板臂的受力经过有限元校核，在最大踩踏力作用下的变形量控制在允许范围内，不会出现结构弯折失效的问题，挂接拉索的部位做了圆弧过渡处理，避免拉索在运动过程中出现硬折，延长油门拉索的使用寿命。
