工业级长条形物料收放输送工装结构

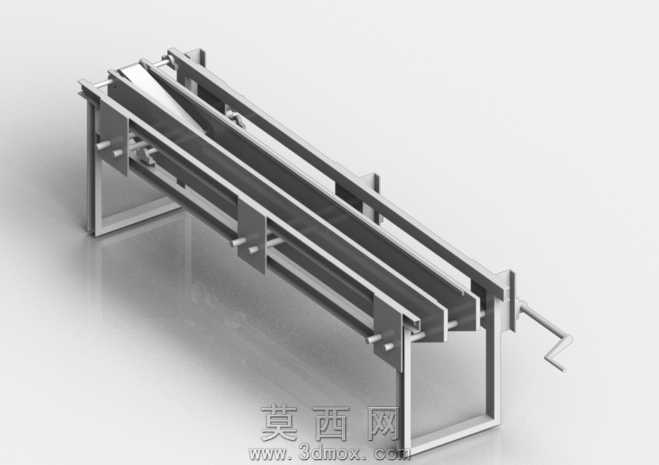

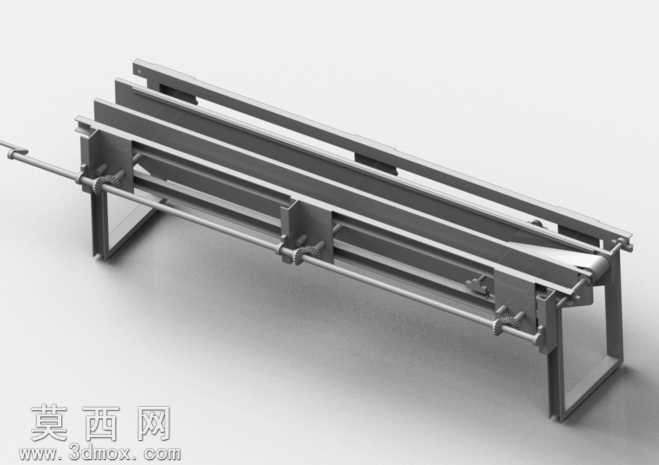

本模型为针对长条形工业物料设计的收放输送工装结构，采用三维建模软件完成全参数化设计，整体采用框架式对称布局，主体支撑结构选用标准矩形型钢搭建，通过焊接式连接节点保证整体结构的刚性与抗形变能力，可适配多规格长条状物料的临时收纳与定向输送作业。建模过程中严格遵循机械设计公差规范，对每一处连接轴、滑动支座、限位挡块的配合尺寸进行了精准约束，活动部件均预留了合理的装配间隙，确保实际生产加工后可顺畅实现滑动、转动动作，无运动干涉问题。渲染阶段采用金属哑光材质模拟型钢构件的表面质感，对轴类零件做了金属抛光质感处理，通过柔和的环境光与定向补光突出结构的层次关系，清晰展现各部件的装配位置与连接逻辑。结构设计上，两侧平行布置的纵向导轨作为物料承载的基准面，下方设置多组可调节滑动支座，可根据物料的长度、宽度调整支撑位置，适配不同尺寸的长条物料；横向贯穿的传动杆配合端部操作结构，可实现两侧支座的同步调节，保证物料放置的水平度，避免长料因支撑不均产生弯曲变形；底部框架采用落地式支撑结构，四个支撑脚做了加宽处理，提升设备放置的稳定性，防止作业过程中出现侧翻、晃动问题。设计思路围绕长条物料收纳输送的实际痛点展开，摒弃了复杂的动力结构，采用手动调节的轻量化设计方案，既降低了设备的制造成本，也减少了后期维护的难度，整体结构拆装便捷，可根据作业场景需求快速调整布局，适配车间内不同工位的物料转运、临时存放、上料辅助等作业需求，所有零部件均采用工业常用标准型材与标准件，无需定制特殊加工件，可有效缩短生产制造周期，降低落地应用的成本。
