组酷气动锁紧回转式焊接工装夹具

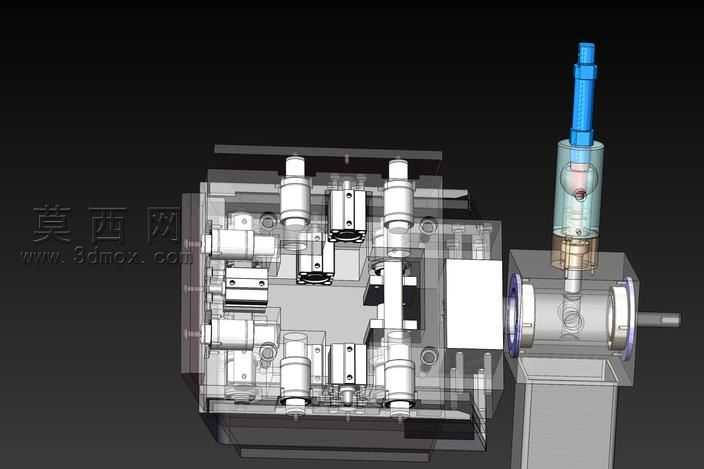

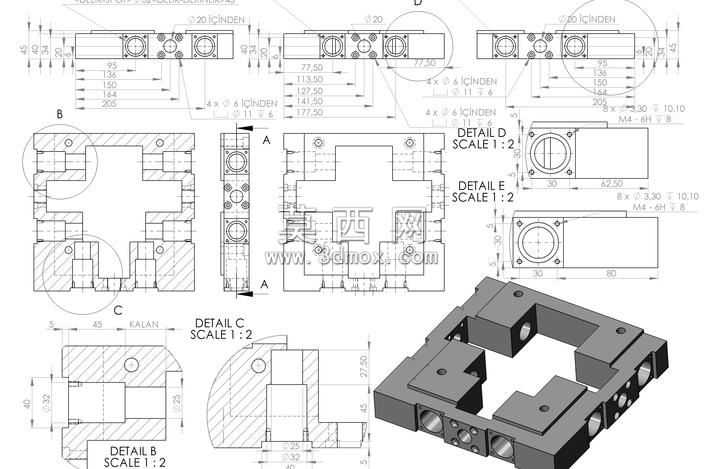

本作品为面向组焊工序设计的气动锁紧回转式焊接工装三维模型，采用SolidWorks完成全参数化建模，通过半透明化的壳体渲染处理，清晰呈现工装内部的多工位装夹结构、气动驱动回路与回转传动组件的排布逻辑。建模过程中严格遵循机械加工与装配的公差规范，对所有运动部件做了干涉检查，确保各锁紧销、定位块、回转主轴的运动行程无冲突，可完整模拟工装的实际工作动作。材质配置上，针对不同功能部件做了区分：主体承载基座采用灰铸铁材质渲染，呈现哑光深灰的金属质感，突出结构的厚重稳定性；气动管路与驱动缸体采用阳极氧化铝材质，搭配半透明的亚克力视窗部件，直观展示气动元件的安装位置；锁紧定位销采用淬火合金钢材质，做了金属光泽强化处理，凸显核心受力部件的强度属性；回转输出端的连接法兰做了镀铬亮面处理，区分传动部件与承载结构的功能差异。设计思路围绕组焊工序的多工位定位需求展开，采用立式回转布局，可在单次装夹后通过回转机构切换焊接工位，减少工件重复装夹的定位误差；锁紧机构采用气动驱动替代传统手动螺旋锁紧，搭配弹性定位销实现工件的快速装夹与松开，大幅提升组焊作业的装夹效率；侧面设置的立式气动辅助支撑结构，可针对薄壁焊接工件提供柔性支撑，避免焊接过程中工件受热变形，同时支撑端的浮动压头可自适应工件表面的形位公差，保证装夹贴合度。模型完整还原了工装的内部传动链路，从气动驱动缸的动力输入，到齿轮组的回转传动，再到各工位定位块的同步锁紧动作，所有装配关系均按照实际工装的装配顺序搭建，可直接用于工装的结构验证、作业仿真以及后续的工程图导出，为焊接工装的设计优化提供直观的三维参考。
