128x32规格OLED显示模组结构设计

项目分类:显示屏 发布时间:2024-09-15 ID:770751
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计
  • 128x32规格OLED显示模组结构设计

  在嵌入式控制、小型家电、便携检测设备的开发场景里,这类128x32点阵的OLED显示模组是人机交互环节的核心部件,很多做手持终端、桌面小型控制装置的结构工程师,在选型阶段都会优先匹配这类窄长规格的显示组件,毕竟它不需要额外背光组件,对比度高,低功耗特性也适配电池供电的便携设备需求。从结构设计角度看,这个模组的主体承载框架采用了窄边硬质基材设计,屏幕有效显示区域占据了框架正面绝大多数面积,边框预留的宽度刚好覆盖屏幕封装的边缘封胶区域,既不会因为边框过窄挤压到屏幕封装层导致漏液、显示异常,也不会因为边框过宽浪费设备面板的安装空间,在很多对正面显示区域占比有要求的小型设备上,这种窄边设计能有效压缩面板的开孔尺寸。

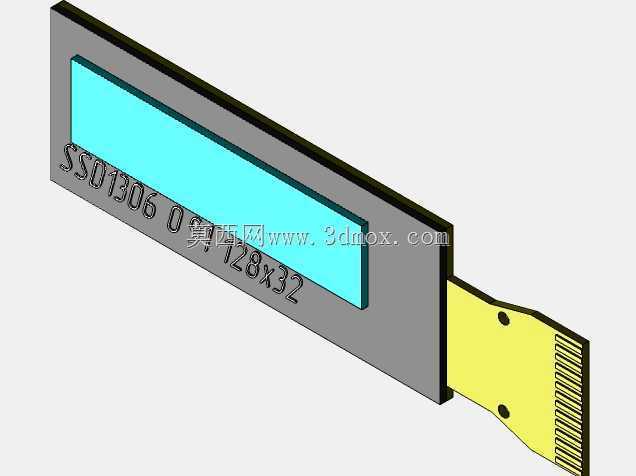

  模组尾部延伸出的FPC柔性排线是结构设计里需要重点考量安装边界的部分,排线末端做了镀金插接手指,用来和设备主控板的对应插座匹配,排线上预留的两个定位孔,一方面是生产阶段贴合补强钢片的时候做定位基准,另一方面在设备内部装配时,可以穿过定位柱做排线的走线固定,避免设备组装或者后续使用过程中,排线受拉扯导致插接处松脱、排线铜箔断裂。排线和屏幕主体的连接位置做了应力释放的过渡结构,不会因为排线反复弯折就导致连接位置的线路断路,这个细节在需要把屏幕装在可翻转面板、或者设备内部走线空间局促需要弯折排线的场景里,能大幅提升模组的使用寿命。

  从安装边界来看,模组主体的厚度控制得比较薄,屏幕正面到背部的总厚度刚好适配多数小型设备前面板的沉槽深度,装配时可以在屏幕边框和面板沉槽之间贴装窄边泡棉胶,既可以固定屏幕,也能挡住面板开孔和屏幕边框之间的缝隙,避免设备内部的光线从缝隙漏出,同时还能起到一定的防尘作用。屏幕有效显示区域的尺寸是128x32点阵对应的物理尺寸,做面板开孔的时候,开孔尺寸要比有效显示区域单边大0.2mm左右,避免装配公差导致面板边框遮挡显示内容,同时开孔尺寸要比模组的外框单边小0.5mm以上,给粘接胶层预留足够的贴合宽度。

  实际应用里,这类显示模组常用来显示单行或者双行的字符、简单的图标参数,比如小型交流稳压器的电压数值显示、便携检测设备的测量数值展示、小型家电的工作状态提示,因为是自发光的OLED材质,在光线不好的操作场景里也能清晰看清显示内容,不需要额外加背光导光板,整体结构比同尺寸的LCD模组更简单,装配环节的零件数量更少,也减少了结构设计里需要预留的背光安装空间。设计建模的时候,要重点注意排线弯折的最小半径,一般这类FPC排线的弯折半径不能小于排线厚度的10倍,建模时要模拟实际装配的走线形态,避免出现排线弯折角度过大、弯折半径过小的情况,同时要在设备内部给排线预留足够的走线空间,不能让排线被壳体、主板、电池等部件挤压,不然长期使用后排线内部的铜箔会出现疲劳断裂,导致显示花屏、不亮等问题。另外模组背部的驱动芯片位置要注意和设备内部其他元器件保持安全距离,避免驱动芯片工作时的热量堆积,同时也要避免金属部件直接接触驱动芯片的引脚,防止出现短路问题。
