4.3寸工业平板显示器防护外壳

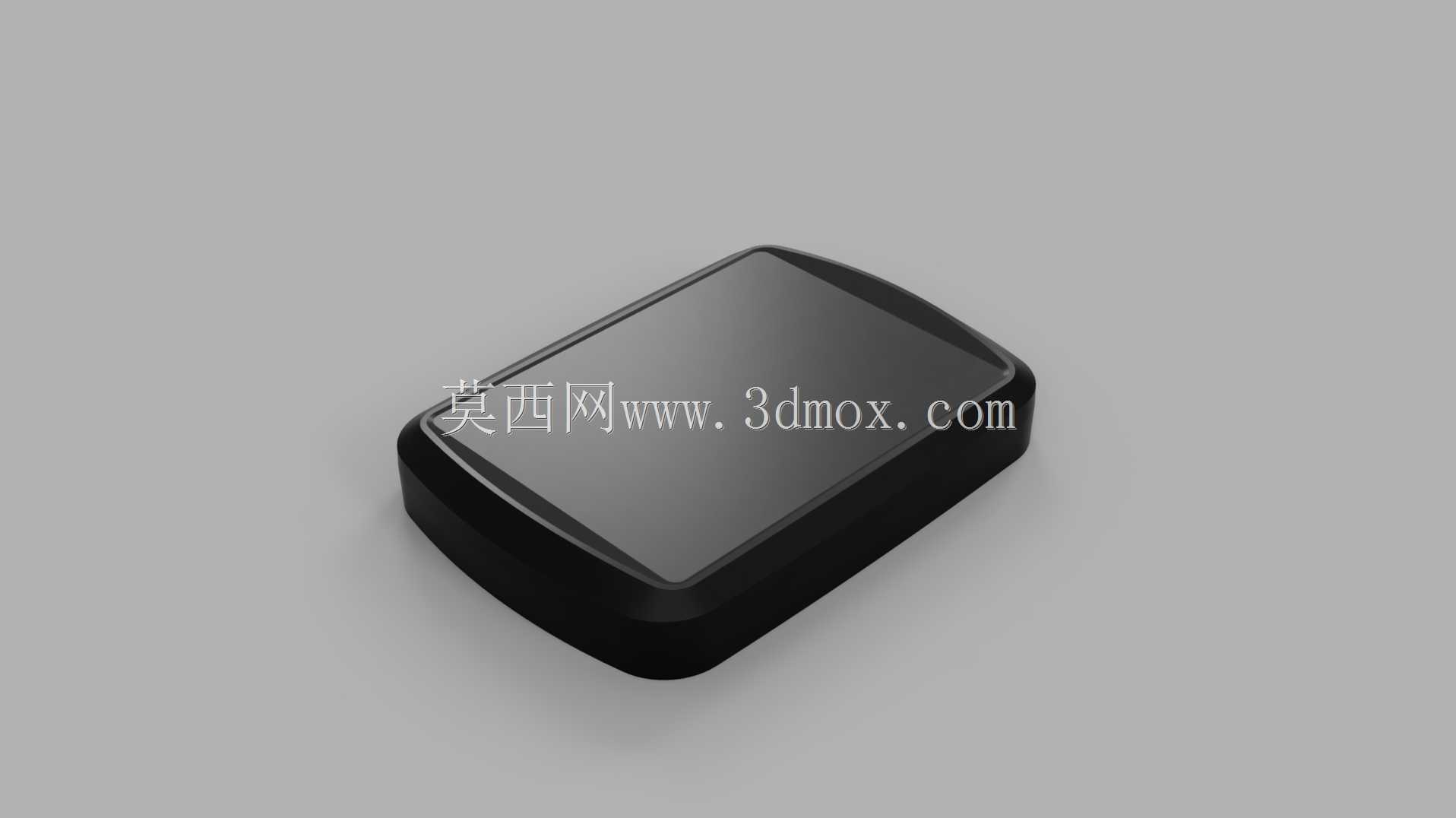

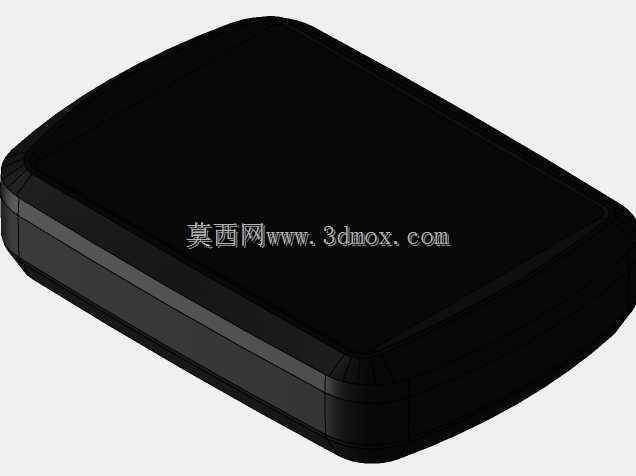

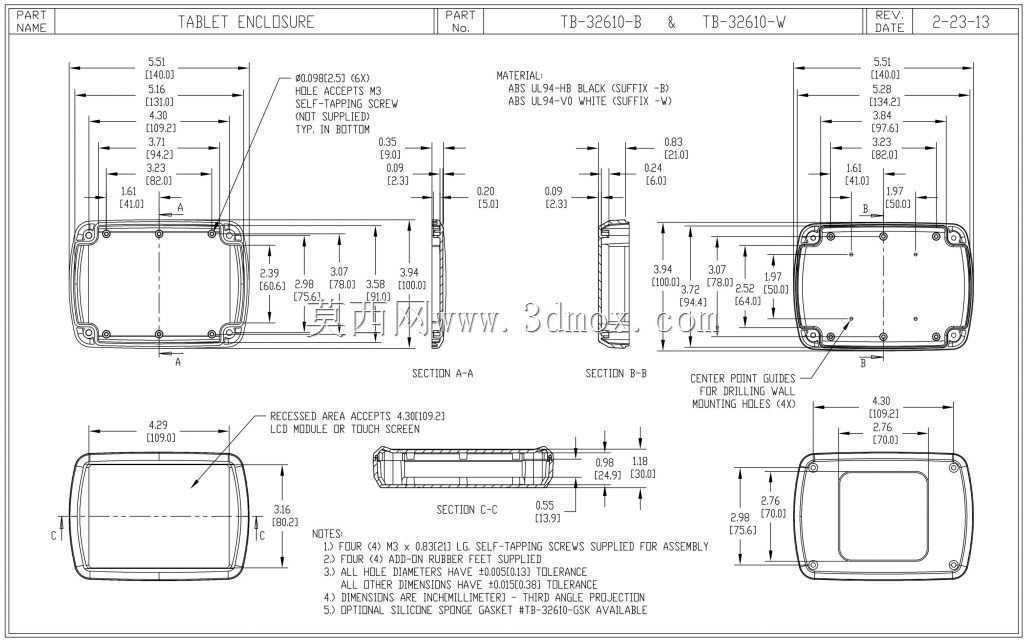

　　现场小型人机界面的防护一直是零散改造项目里容易被忽略的环节，很多调试终端、数据采集屏或者设备状态看板直接裸露在工位旁，油污、粉尘、误触碰和边角磕碰都会缩短屏幕寿命。这款4.3英寸显示器平板电脑外壳，正是围绕小尺寸显示终端的嵌入式安装与独立摆放需求建立的三维结构，外形控制在140mm×100mm×30mm的紧凑边界内，既可以作为台式操作盒放置在设备附近，也能够通过背部预留空间适配支架、挂板或面板固定场景。

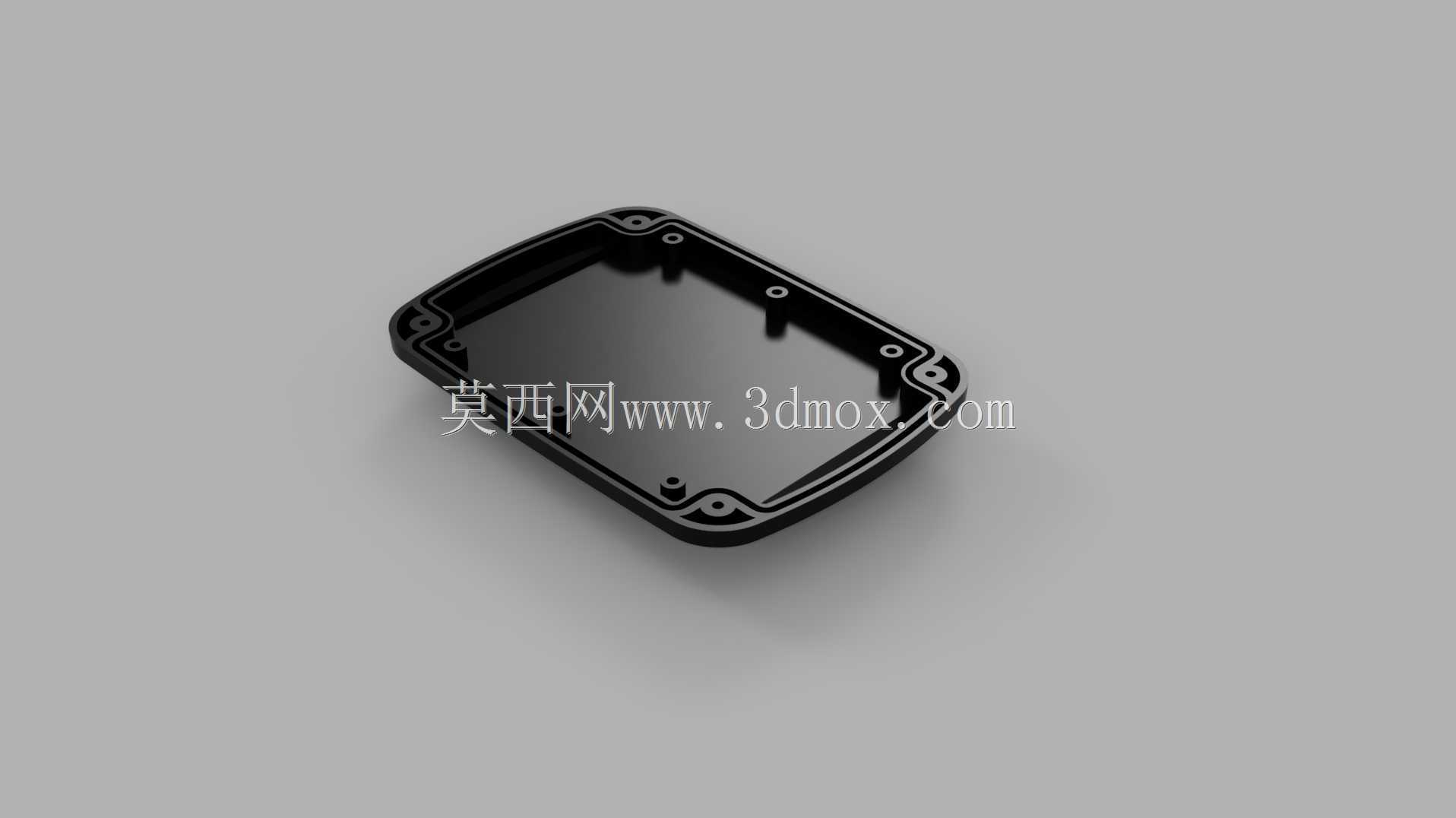

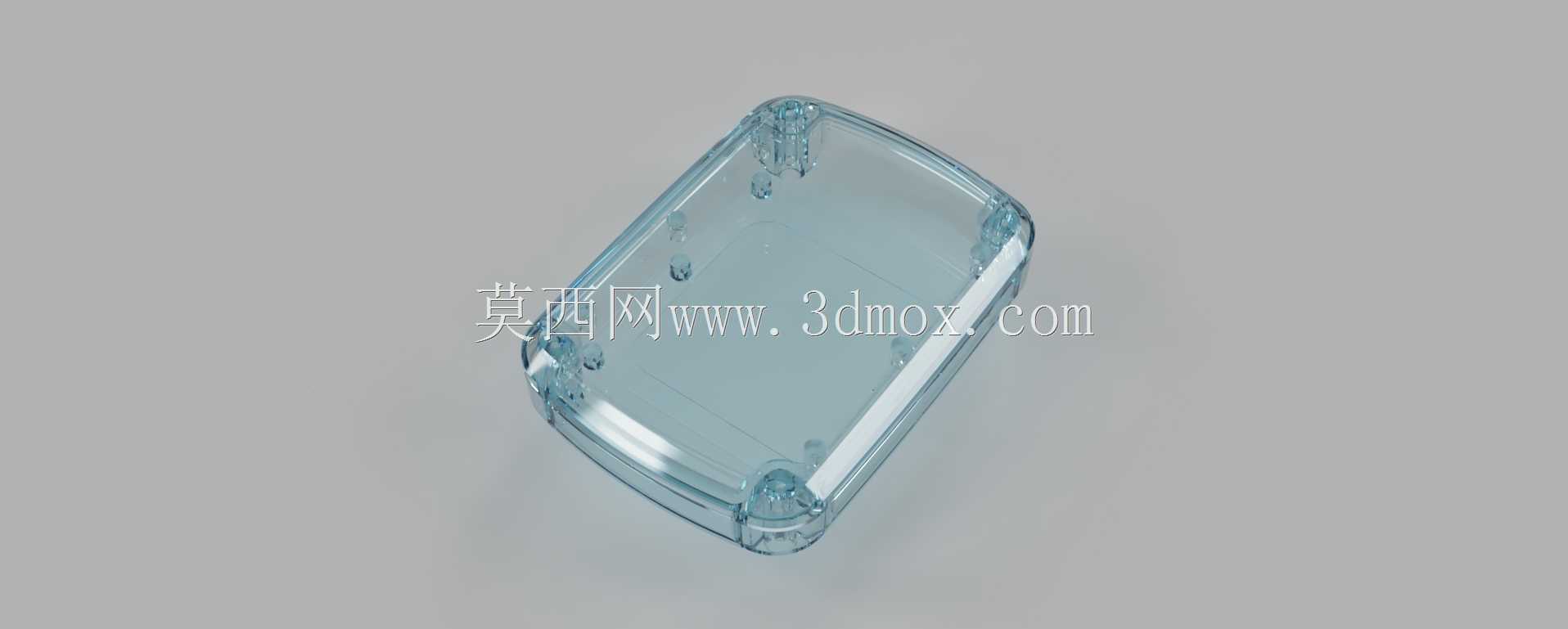

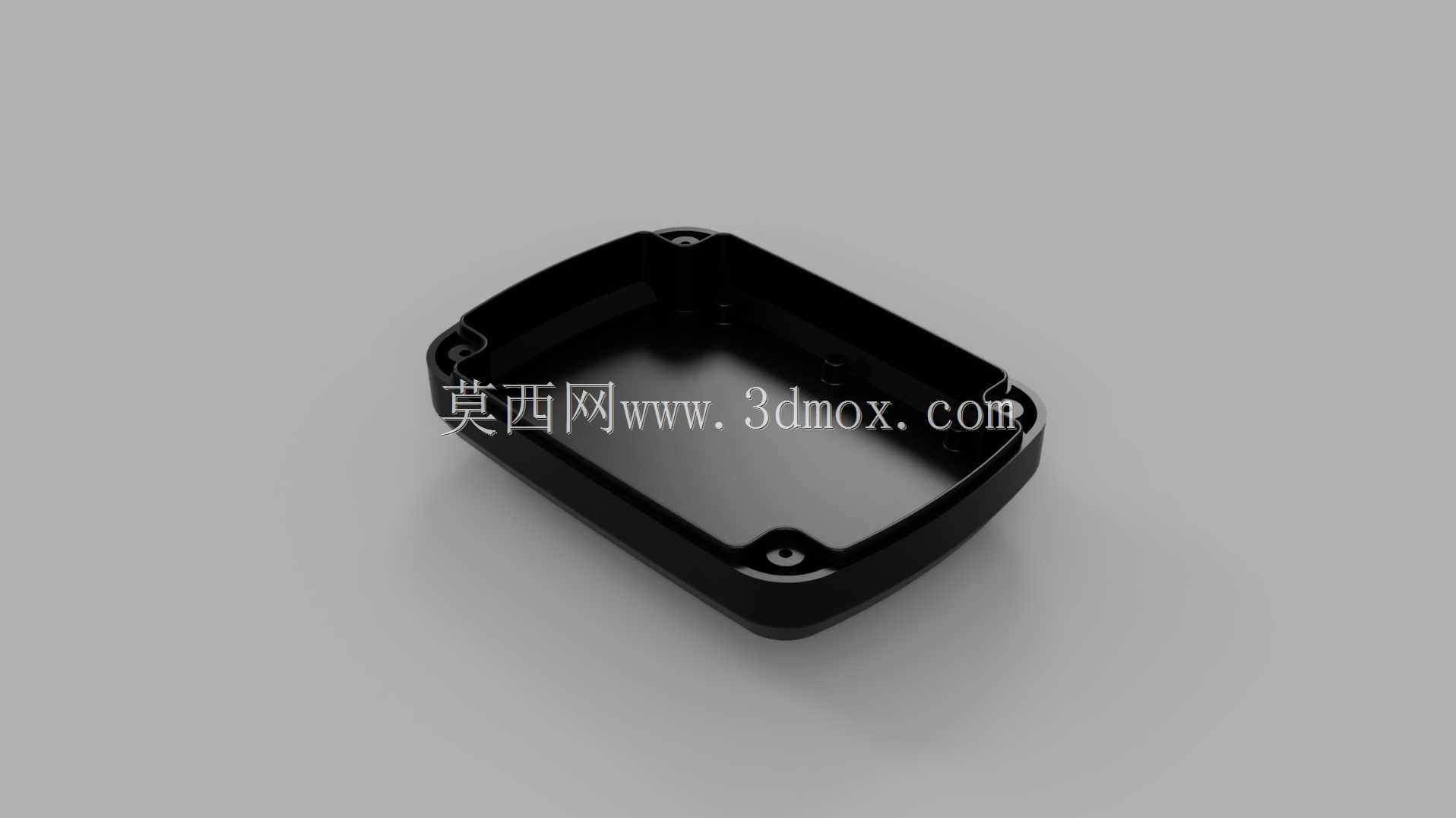

　　从结构思路上看，外壳没有采用复杂的异形曲面，而是以圆角矩形盒体为基础，把屏幕视窗、上盖轮廓和底壳装配关系集中表达。正面大面为显示区域留出平整边界，周圈保留足够宽度的压屏边，既能遮挡液晶屏装配公差，也能为双面胶、密封圈或卡扣提供连续支撑。四周圆角过渡降低了注塑件应力集中，搬运和维护时也不易划伤操作人员。侧壁厚度与内部筋位需要在建模时同步考虑：过薄会导致成型后翘曲，过厚则容易产生缩痕，30mm的高度给主板、接线端子、屏线折弯和电池仓留下了合理余量。

　　实际用途并不局限于单一消费类平板。工业现场中，它可以承载小尺寸HMI、检测仪器显示模块、车载导航终端、仓储扫码工位屏或小型控制面板。前盖视窗区域决定了屏幕可视范围，后盖则承担散热、封闭和安装接口功能。若用于多尘环境，上下盖合模面应设计止口，使配合面形成弯折路径，减少粉尘直接进入；若需要频繁开盖维护，螺钉柱位置要避开屏体和主板元件，柱根加筋并控制锁紧扭矩，避免白盒样品在反复拆装后开裂。

　　建模时需要重点核对几个装配边界。首先是液晶屏AA区与外壳开口的关系，视窗不能压到有效显示区域，也要避免开孔过大导致屏幕边缘外露。其次是触摸屏或保护镜片的搭接量，通常周圈保留均匀贴合面，局部圆角与玻璃圆角相匹配，防止装配后出现顶白。第三是内部堆叠高度，屏FPC弯折半径、连接器插拔空间、主板元器件高度和后盖加强筋不能互相干涉。对于需要走线的版本，侧壁或底部应预留出线口，并在出线位置考虑防水接头、护套或线缆固定，避免拉扯直接传递到板端连接器。

　　外壳的黑色外观适合多数工业设备，表面可做细晒纹或哑光处理，轻微划痕和指纹不明显。顶部大面保持简洁，不在显示区附近设置突兀凸起，便于贴膜、清洁和观察。底壳可根据工艺选择卡扣加螺钉，或者全螺钉连接：卡扣提高装配效率，但对模具和公差要求更高；螺钉结构维护方便，密封控制更直接。若后期投入注塑，应在转角、螺钉柱和厚壁过渡处检查拔模方向，侧孔尽量减少侧向抽芯，以降低模具复杂度。

　　这个三维结构的价值在于把小尺寸显示终端从裸板状态整理成可安装、可防护、可维护的完整盒体。设计人员可以在此基础上继续补充按键孔、USB开口、指示灯柱、背部挂耳和密封圈槽，也可以按不同屏幕比例调整视窗开口。对设备选型人员来说，140mm×100mm×30mm的边界便于评估控制柜面板、支架间距和操作工位空间；对结构工程师来说，合盖关系、壁厚趋势、圆角处理和内部避让都提供了清晰的建模参考，适合作为小型工业显示终端外壳开发的基础方案。
