园林作业用小型割灌机动力总成结构

　　在园林养护、山地植被清理、市政绿化带修整这类户外作业场景里，割灌机的作业效率、连续工作稳定性，核心取决于配套动力单元的结构设计合理性。这套动力结构针对手持便携类园林作业设备开发，适配背负式、侧挂式两类主流割灌机安装形式，所有组成部件均按实际装配关系完成结构还原，覆盖从动力输出端到燃油供给、冷却散热、启动机构的完整装配链路。

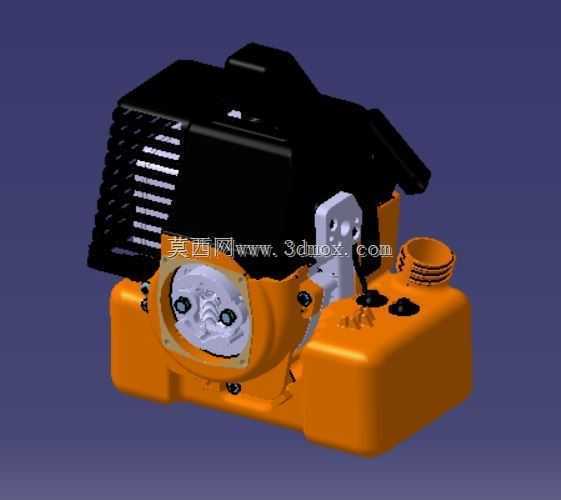

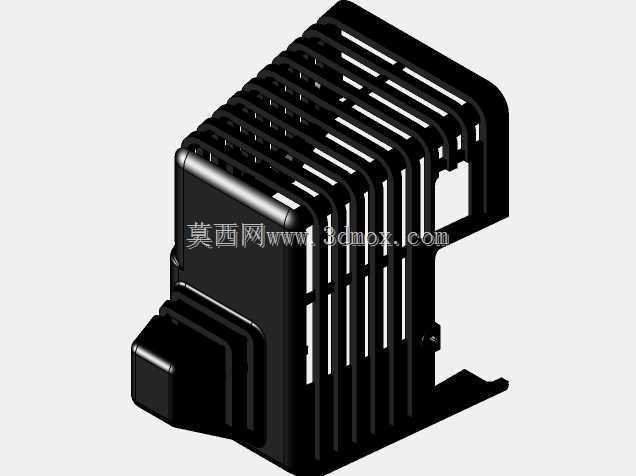

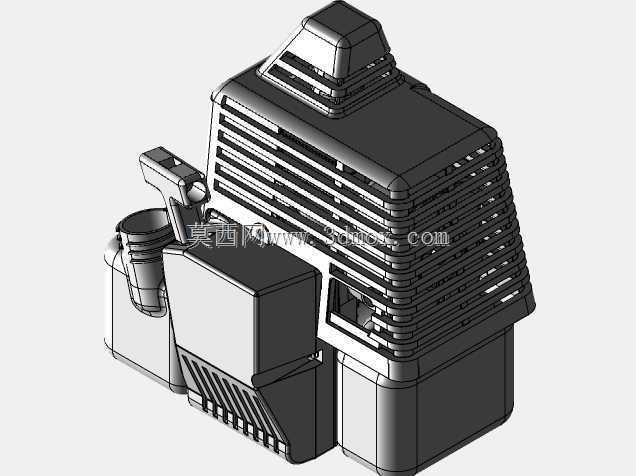

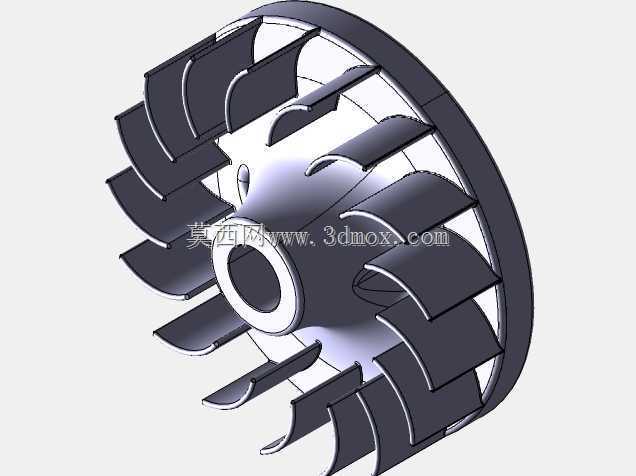

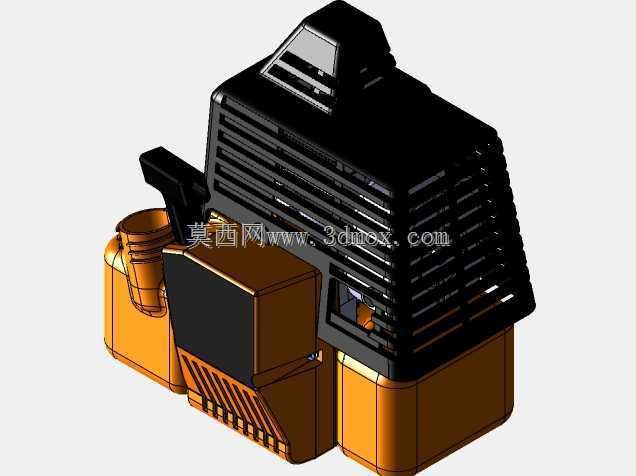

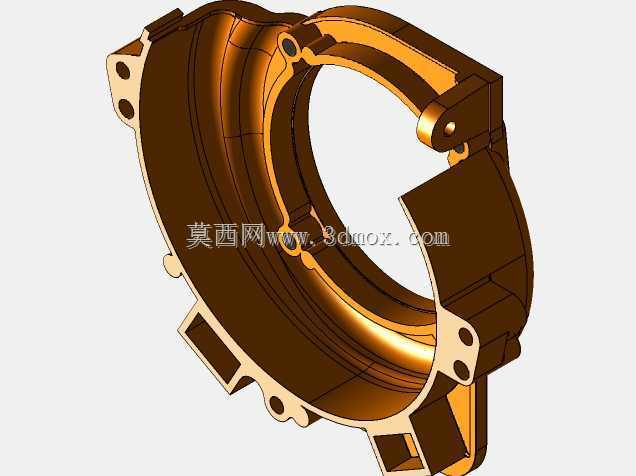

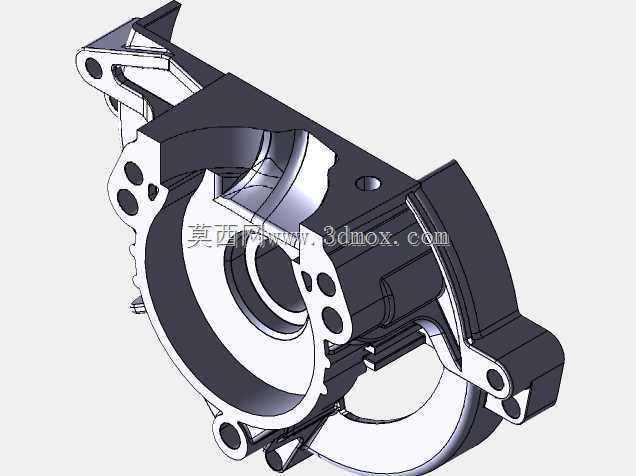

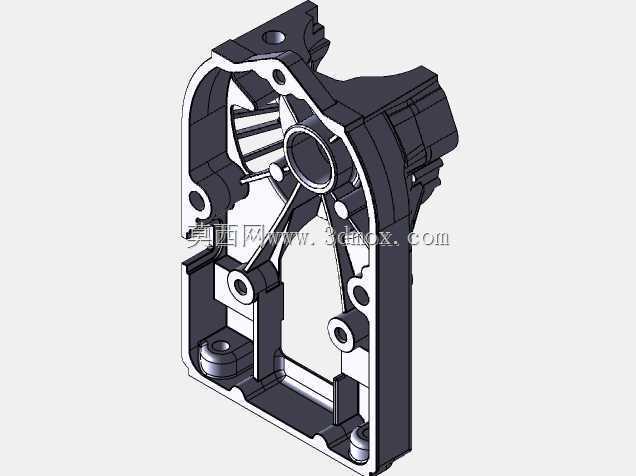

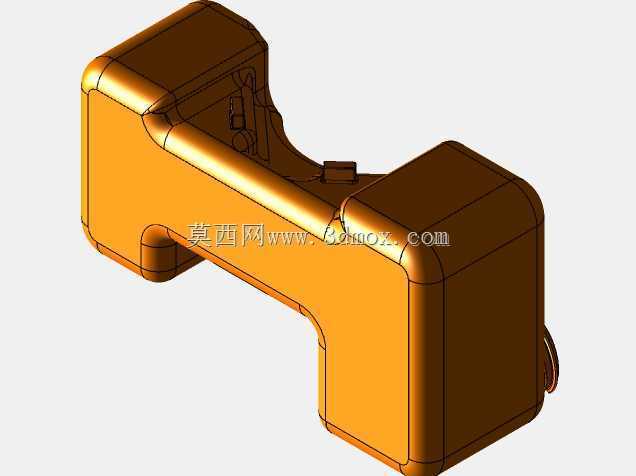

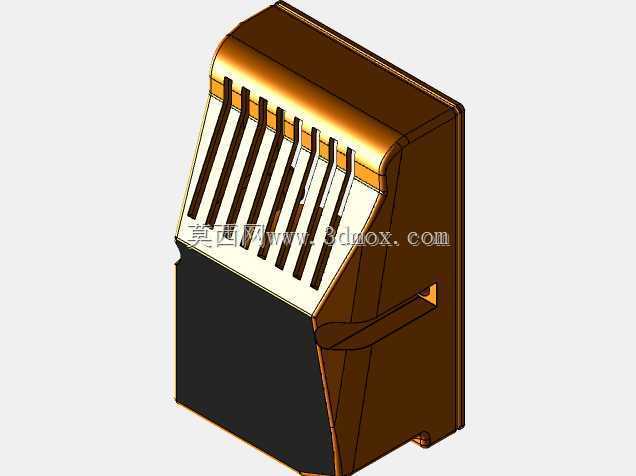

　　从实际作业需求出发，这类小型动力单元首先要平衡重量与输出功率的关系，整机外壳采用高强度工程塑料与压铸铝合金组合结构，下部燃油箱与曲轴箱采用一体化集成设计，既减少了分体连接的密封失效风险，也能压缩整体安装空间，避免作业过程中灌木枝条剐蹭连接部位造成故障。上部散热壳体采用格栅式导流结构，配合内置飞轮的离心风叶，在发动机高转速运转时能形成定向气流，覆盖缸体、排气侧的高温区域，即使在夏季35℃以上的户外连续作业2小时以上，也能将缸头温度控制在材料许用工作区间内，不会出现过热动力衰减的问题。

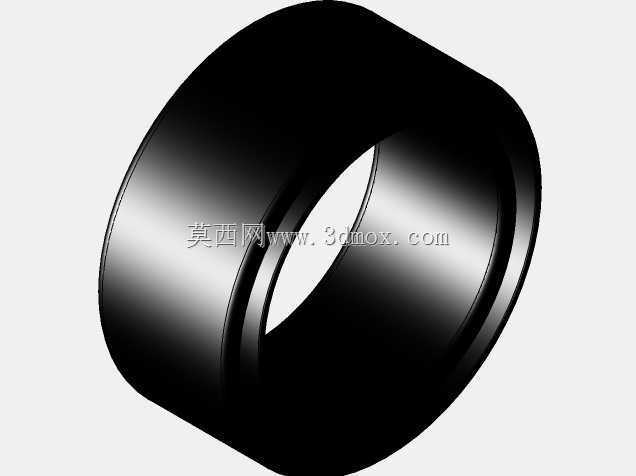

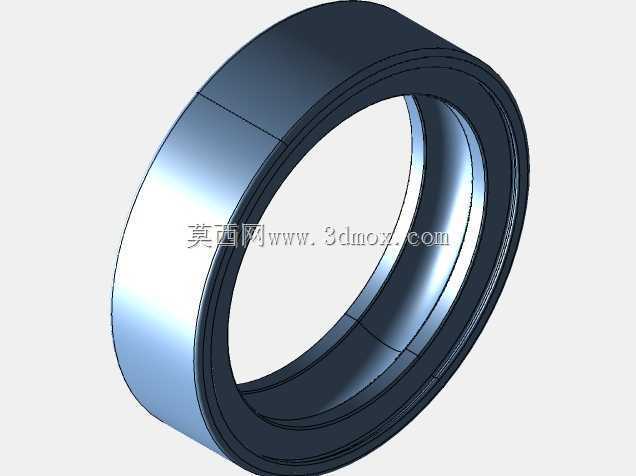

　　动力输出端采用标准化的锥面配合+键连接结构，输出轴的伸出长度、安装法兰的孔位尺寸完全匹配通用割灌机的传动杆连接接口，不需要额外加工转接件就能直接完成装配，输出轴端的密封结构采用双唇口油封设计，能阻挡作业过程中扬起的草屑、尘土进入曲轴箱，延长内部运动部件的磨损周期。燃油供给系统的油箱设置了倾斜防漏结构，即使作业过程中设备随操作人员动作出现大角度倾斜，燃油也不会从通气口溢出，油箱盖内置的透气阀能根据内部负压自动调节进气量，避免高海拔作业时出现供油不畅的问题。

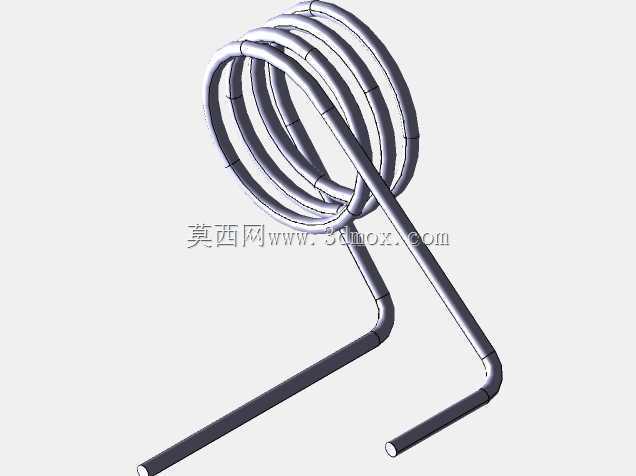

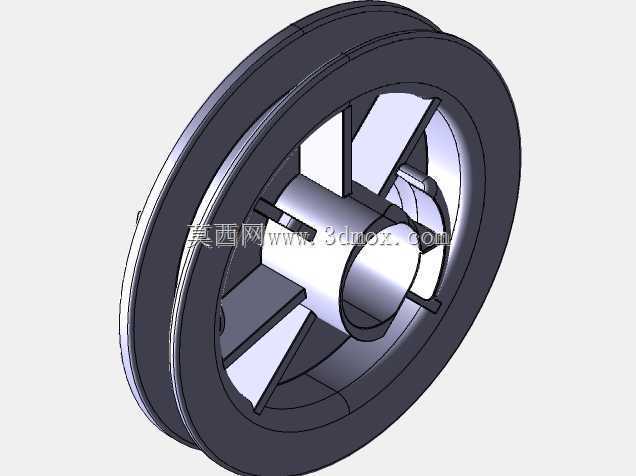

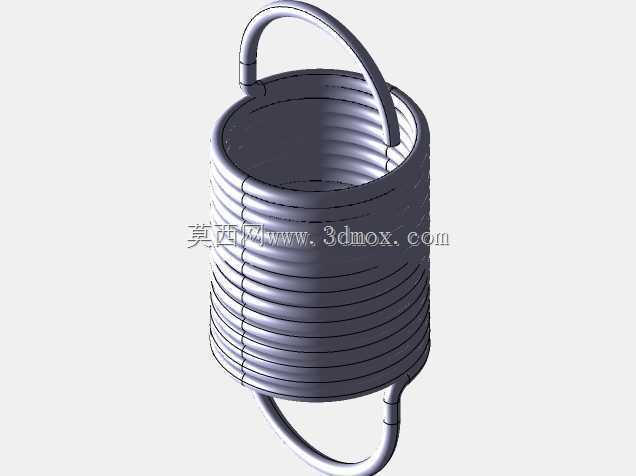

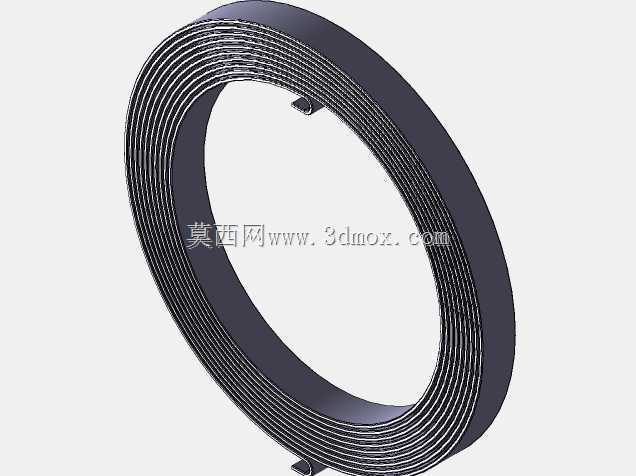

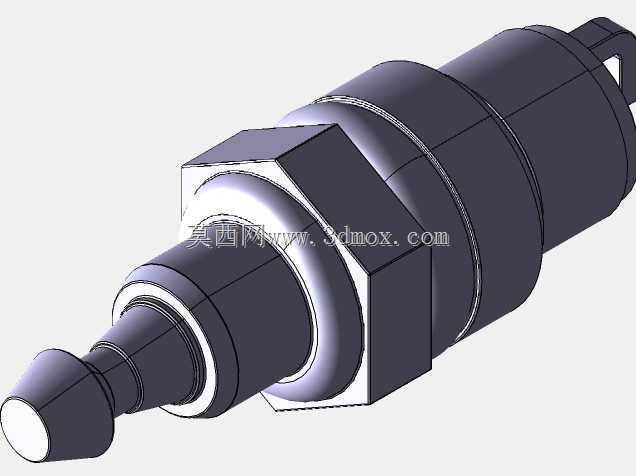

　　设计过程中重点考虑了户外维护的便捷性，空滤器的固定卡扣采用免工具快拆结构，作业间隙不需要额外扳手就能拆开清理滤芯上的草屑与灰尘；火花塞的安装位置预留了足够的扳手操作空间，更换时不需要拆解周边的散热护板；启动拉盘的结构做了回弹阻尼优化，低温环境下启动时的拉拽阻力比同级别常规结构降低20%左右，减少操作人员的启动负荷。

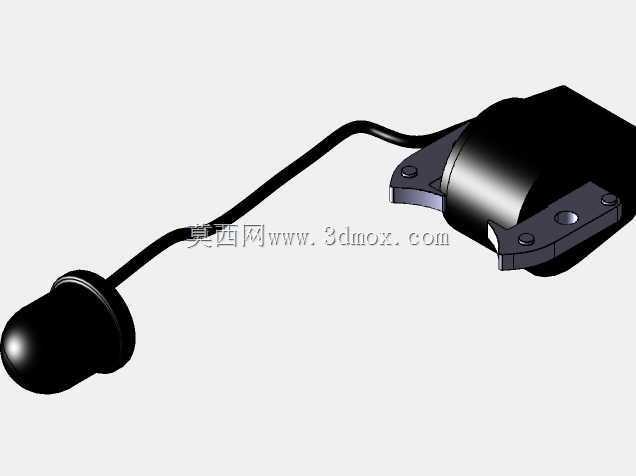

　　安装边界上，这套动力单元的整体安装固定点采用四点对称布局，固定孔位的位置公差控制在±0.1mm范围内，能适配市面上多数主流割灌机的机架安装位，整机重心经过配平设计，安装到割灌机上后不会出现单侧偏重的问题，长时间手持作业时能降低操作人员的疲劳感。点火模块的位置做了屏蔽处理，高压点火线的走线远离金属锐边，避免作业过程中线路被磨破造成漏电熄火，排气口的朝向做了侧向偏转设计，排出的高温废气不会直吹操作人员的肢体，也不会引燃作业区域的干枯草屑。

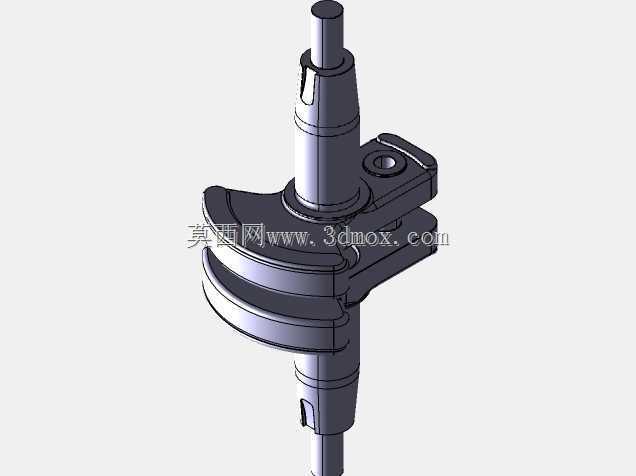

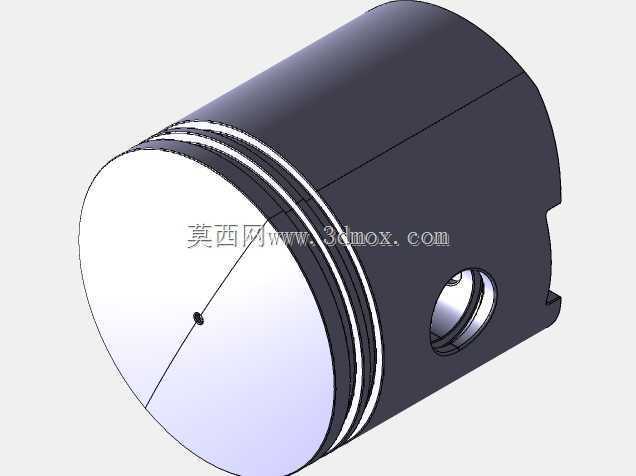

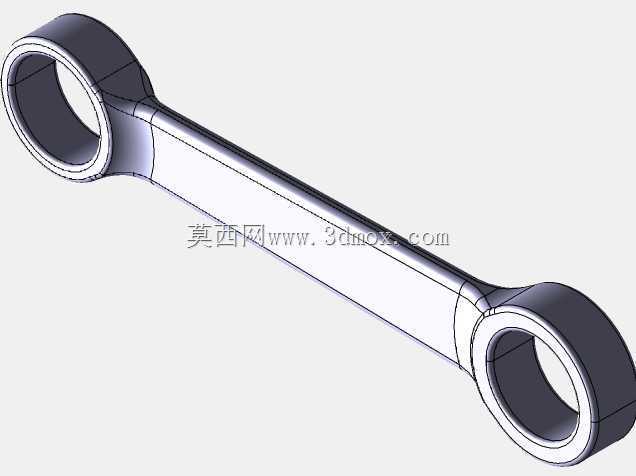

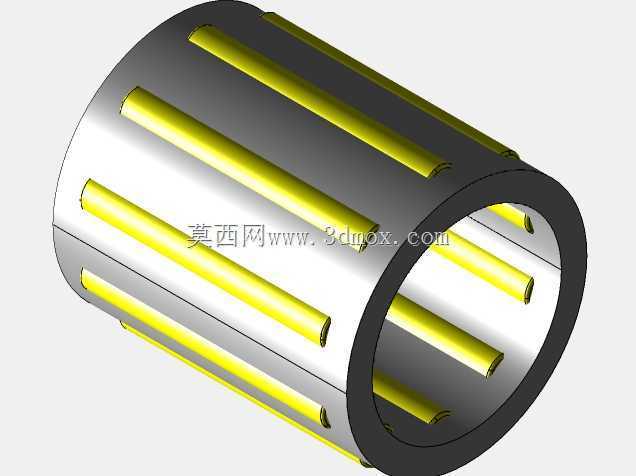

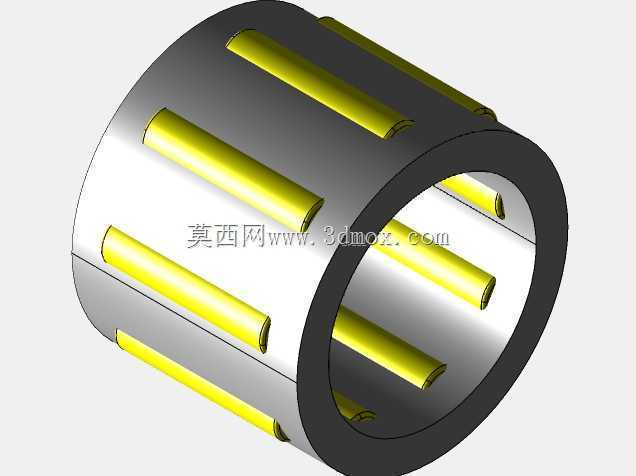

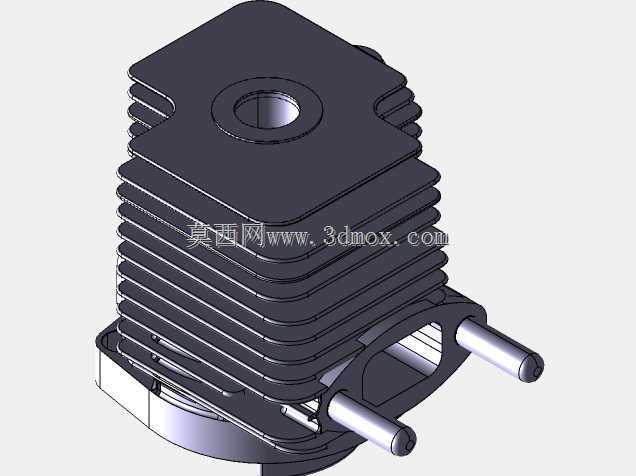

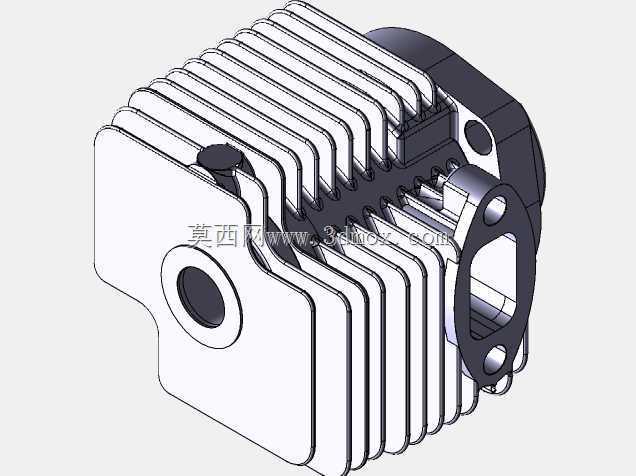

　　从结构细节来看，缸体的散热鳍片厚度、间距经过热仿真优化，在保证散热面积足够的前提下尽可能降低整体重量，活塞、连杆等运动部件的重量做了动平衡配平，高转速运转时的整机振动幅度控制在合理区间，操作人员握持作业时不会出现手麻的问题。燃油开关的位置设置在操作人员随手可及的侧面，停机时不需要弯腰就能切断燃油供给，化油器的调节螺钉预留了调节孔，后期维护调整怠速、混合比时不需要拆解外壳就能完成操作。
