内燃机气缸盖多腔结构精密三维设计

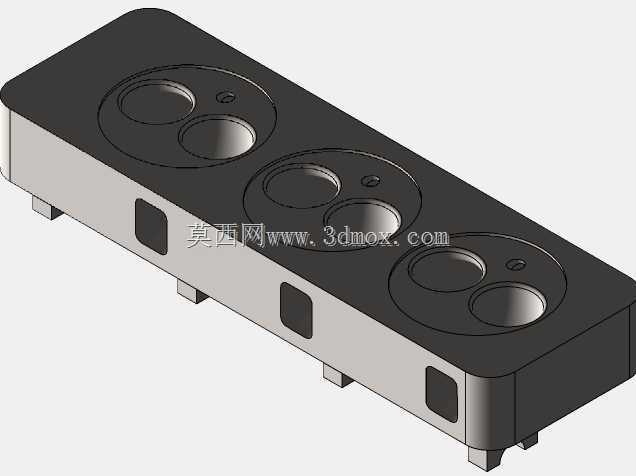

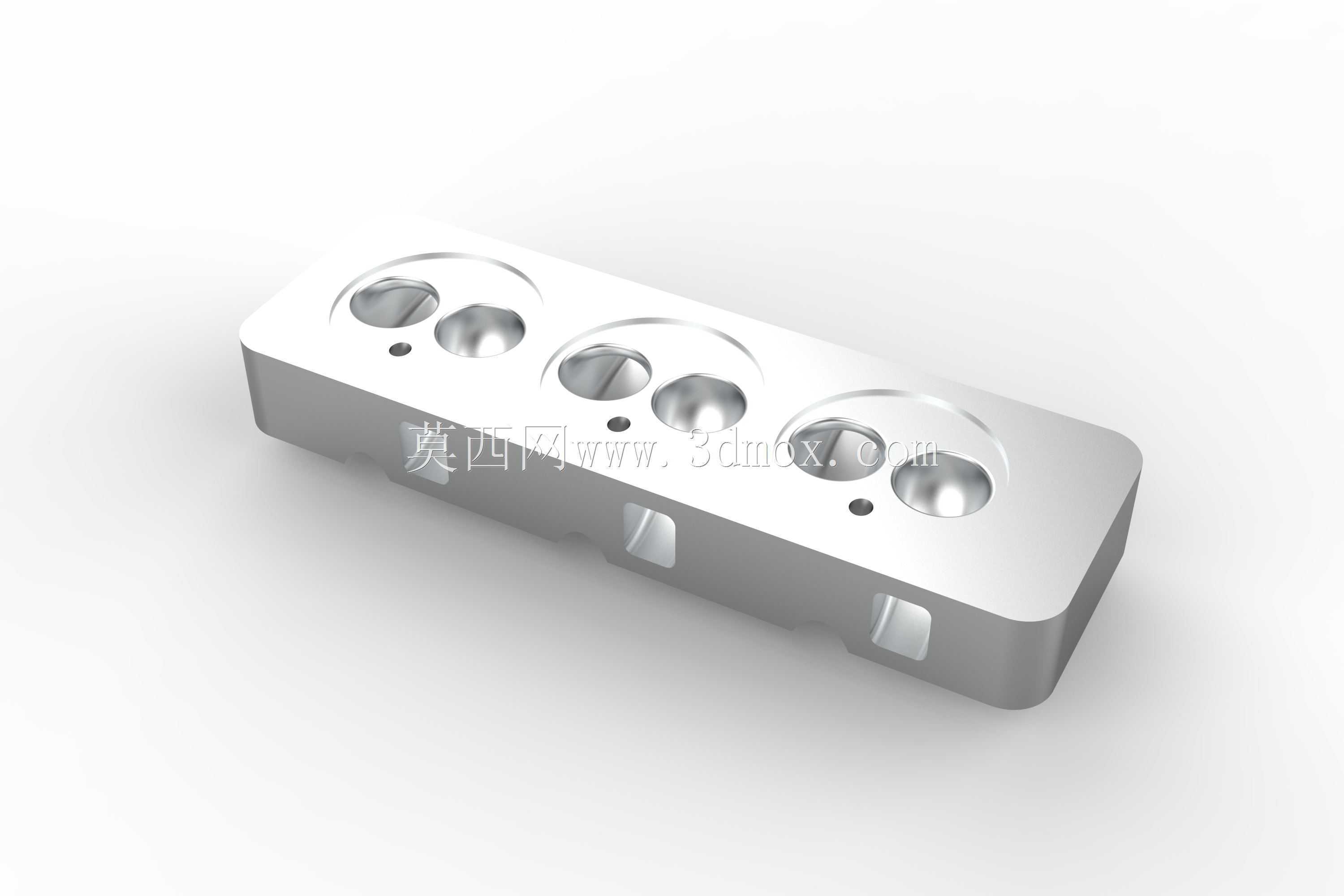

　　在往复式内燃机的整机结构体系里，气缸盖是承担密封、配气、换热、点火/喷油集成功能的核心承压部件，本次呈现的三维结构对应直列三缸内燃机的整体式气缸盖设计，这类结构广泛适配小排量乘用车、通用动力汽油机、小型非道路柴油机的动力总成配置。从实际装机场景来看，这类整体式气缸盖多用于排量1.0-1.5L区间的直列三缸动力单元，相比分缸式缸盖，整体式结构的整机刚度更高，缸垫密封压力分布更均匀，能有效降低三缸机运行过程中因曲轴不平衡力矩带来的缸体结合面渗漏风险。从功能实现维度拆解，该缸盖的下平面直接与气缸体上平面贴合，通过缸盖螺栓的预紧力压紧气缸垫，封闭每个气缸的上部空间，与活塞顶面、气缸壁共同构成封闭的燃烧室；从结构细节看，每个气缸对应设置两个进排气门座安装孔，孔位的同轴度、座圈锥面角度直接决定气门密封性能，建模过程中需要严格匹配气门升程曲线预留足够的运动间隙，避免活塞运行至上止点时与气门发生运动干涉。冷却系统的流道设计是这类缸盖的核心难点，建模时需要在鼻梁区（进排气门之间的狭窄区域）预留足够的冷却液流通截面，这个区域是内燃机运行过程中热负荷最高的位置，直喷机型的火花塞安装座周边、喷油器安装孔周边都需要设置定向冷却水流道，避免局部热应力集中导致缸盖开裂；水套的进出口位置需要与缸体水套完全对齐，保证冷却液从缸体上水孔进入缸盖后，先流经热负荷最高的排气侧区域，再流经进气侧，最终从缸盖后端的节温器座流出，整个流道的截面变化要平缓，

　　避免出现流动死区导致局部沸腾。进排气道的造型直接决定发动机的充气效率，进气道需要形成合理的滚流比，在进气行程中让进入气缸的空气形成稳定的涡流，促进燃油与空气的充分混合，排气道则要尽可能降低流动阻力，减少排气背压，提升泵气效率；建模过程中气道的曲面过渡要顺滑，不能出现突兀的折角，否则会导致气流分离，降低充量系数。安装边界层面，这类整体式三缸缸盖的长度方向尺寸通常在320-360mm区间，宽度在140-160mm区间，高度在110-130mm区间，螺栓孔的位置度公差需要控制在±0.1mm以内，保证与缸体螺栓孔的同轴度；缸盖下平面的平面度公差要求不超过0.05mm，避免压紧后缸垫受力不均出现冲垫故障。除了核心的气道、水套、燃烧室结构，

　　缸盖上还集成了凸轮轴安装座、火花塞/喷油器安装孔、气门导管安装孔、缸盖螺栓过孔、挺柱腔等结构，每个安装孔的加工余量、倒角要求都需要在建模阶段提前预留，比如气门导管孔的压装过盈量通常控制在0.02-0.04mm，建模时需要根据过盈量匹配孔的基本尺寸；凸轮轴轴承座的同轴度要求控制在0.03mm以内，避免凸轮轴转动时出现卡滞、异常磨损的问题。从材料适配角度，这类缸盖通常采用铝合金压铸成型，建模时需要考虑压铸工艺的拔模斜度，壁厚尽量均匀，避免出现壁厚突变导致压铸过程中产生缩孔、气孔缺陷；水套内部的砂芯定位结构也需要在建模时同步考虑，保证砂芯在浇注过程中不会出现偏移，避免水套壁厚不均影响冷却效果。在实际的结构验证环节，

　　完成三维建模后还需要结合CAE仿真做热应力分析、疲劳强度分析、冷却水套CFD流场分析，反复调整壁厚、流道截面、螺栓布置位置，平衡缸盖的刚度、重量、冷却性能、进排气效率之间的关系，比如在保证刚度足够的前提下，尽可能去除非受力区域的材料，降低缸盖整体重量，有助于降低整机整备质量，提升燃油经济性。对于结构设计从业者来说，这类气缸盖的建模难点在于多曲面的顺滑过渡、多系统结构的空间避让，比如水套、油道、气道三个内部流道在缸盖内部交错分布，建模时需要反复检查各腔室之间的壁厚，避免出现壁厚过薄导致的渗漏、或者壁厚过厚导致的热应力集中问题；同时所有安装接口的尺寸必须与周边零部件完全匹配，比如与进气歧管、排气歧管的结合面尺寸、螺栓孔位置，与气门室盖的结合面密封槽结构，与节温器座、水温传感器的安装接口，都需要严格匹配整机的边界尺寸，避免装机时出现干涉、密封失效的问题。
