物流仓储用实木托盘结构设计

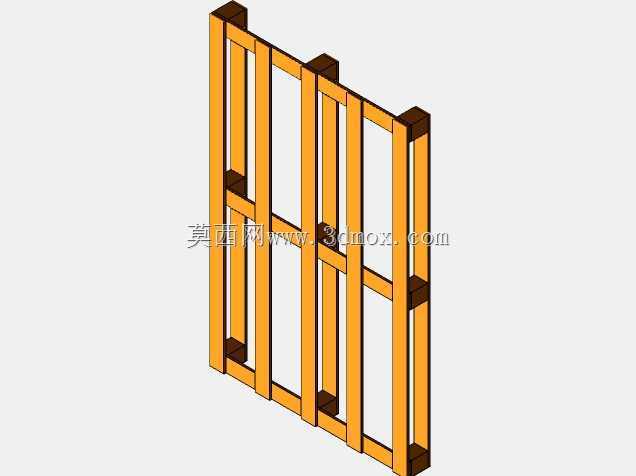

　　在生产制造与流通仓储环节，木托盘是单元化物料周转最常用的载具之一，这款实木结构托盘的设计，完全围绕常规仓储周转、叉车作业、堆码存放的实际工况展开，没有冗余的装饰性结构，所有构件的尺寸与排布都服务于承载与转运需求。从结构布局来看，这款托盘采用纵梁铺板组合的经典结构，三根纵向支撑梁沿托盘长度方向平行布置，铺板沿宽度方向等间距固定在纵梁上方，铺板之间预留均匀间隙，既可以减少整体自重，也能避免表面积水、积尘，适配潮湿仓储环境下的通风需求，同时间隙尺寸经过校核，不会让常规周转的纸箱、周转箱边角卡入缝隙，避免取放货物时的卡滞问题。纵梁的截面尺寸经过承重校核，在额定1.5吨均布载荷下，纵梁的最大挠度控制在允许范围内，不会出现永久变形，

　　纵梁底部预留的叉车进叉空间，同时满足手动液压叉车、电动平衡重叉车的双向进叉需求，进叉口的高度尺寸适配常规叉车货叉的厚度范围，进叉端做了轻微的倒角处理，能减少货叉碰撞对托盘端部的损伤，延长托盘的循环使用寿命。铺板与纵梁的连接采用镀锌钢钉斜向固定，钉位避开纵梁的应力集中区域，避免长期受载后钉孔开裂导致铺板脱落，铺板的边缘做了圆角打磨处理，不会划伤作业人员的手部，也不会刮破货物的外包装纸箱。在实际应用场景中，这类木托盘广泛用于生产车间的工序间物料周转、成品仓库的堆码存放、干线运输的单元化装载，配合缠绕膜、打包带使用时，能实现整托货物的快速转运，减少人工搬运的频次，提升物流周转效率。设计过程中充分考虑了木材质的各向异性特性，

　　铺板的木纹方向沿受力方向布置，最大化利用木材的顺纹抗压、抗弯强度，纵梁选用整根实木型材，避免拼接带来的强度缺陷，整体结构没有复杂的异形构件，加工工艺简单，普通的木材加工设备即可完成裁切、打钉、打磨工序，制造成本可控，损坏后也可以单独更换损坏的铺板或纵梁，维护成本极低。托盘的外形尺寸适配标准集装箱的内部宽度，整托货物装入集装箱时不会出现尺寸干涉，堆码时上层托盘的底部纵梁刚好卡入下层托盘的铺板间隙，堆码三层时的整体稳定性满足仓储安全规范，不会出现滑移倾覆的风险。针对不同的使用场景，这款托盘的结构也具备一定的拓展性，若用于重载场景，可以适当增加纵梁的截面尺寸、加密铺板的排布间距；若用于出口场景，只需对木材做熏蒸热处理即可满足检疫要求，

　　不需要改动整体结构。在三维建模过程中，所有构件的装配关系完全还原实际生产的装配逻辑，铺板与纵梁的干涉检查经过反复校核，没有出现构件重叠、间隙不合理的问题，模型的细节还原了木材的端面纹理、钢钉的固定位置，能直接用于生产下料的参考，也可以用于物流系统仿真中的载具模型搭建，帮助规划仓储布局、校核通道宽度与叉车转弯半径的匹配性。很多初次接触托盘设计的工程师容易忽略进叉口的高度余量，实际作业中叉车货叉可能存在一定的上下摆幅，这款托盘的进叉高度预留了足够的余量，即使货叉存在轻微的高度偏差，也能顺利插入，不会出现顶起托盘时的卡顿、顶坏铺板的问题。另外铺板的间距设置也考虑了小件货物的存放需求，常规尺寸的零件盒直接放置在托盘上也不会出现掉落的情况，不需要额外铺设层板，减少了配套辅具的投入。在长期周转使用过程中，木托盘的边角容易受到碰撞产生掉渣、开裂，这款设计在纵梁的端部加装了钢制包角（模型中对应深色的端部构件），能有效吸收碰撞冲击力，保护木材端部不受损伤，大幅提升托盘的抗冲击性能，延长循环使用次数，降低企业的载具采购成本。
