十字型重载吊装平衡吊具结构设计

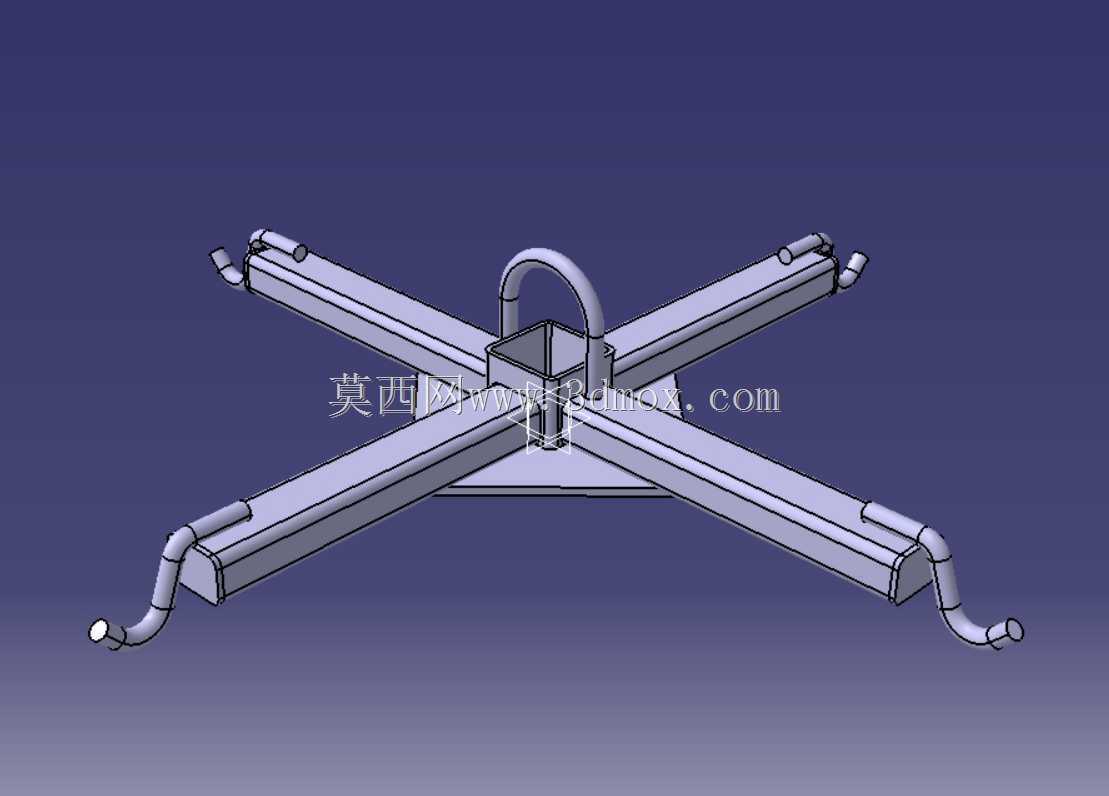

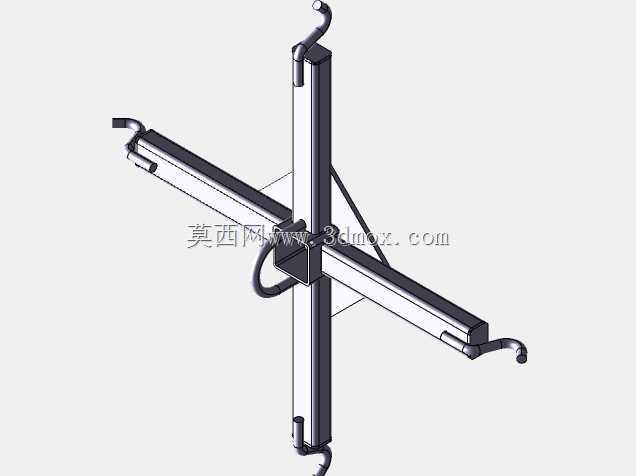

　　在重型物料的车间转运、仓储装卸、生产线上下料作业场景中，单点吊装往往会因为载荷分布不均出现物料倾斜、吊索受力过载、工件形变等问题，尤其是大尺寸扁平类、框架类工件的吊运，常规单吊点吊具很难适配多吊点同步受力的需求，这款十字型吊装平衡结构正是针对这类工况开发的专用吊具。从结构布局来看，整体采用十字交叉的梁体作为核心承载框架，中心位置设置一体式吊耳连接座，顶部的U型吊环直接对接起重设备的吊钩，四个梁体沿十字方向向外延伸，每根梁体的末端都设置了可调节的吊点连接结构，搭配弯型吊索挂点，能够根据被吊物料的实际吊点位置调整挂载点的伸出长度，保证四个吊点的受力始终处于均衡状态，避免起吊过程中工件出现侧翻、局部应力集中的问题。

　　设计阶段首先考虑的是载荷传递路径的合理性，所有起吊载荷从末端吊点传入梁体后，沿十字梁的加强筋结构向中心吊座汇聚，梁体采用箱型截面设计，相比同等重量的实心型材，箱型结构的抗扭、抗弯截面系数更高，能够在控制吊具自身重量的前提下，提升额定承载能力，梁体与中心吊座的连接位置做了圆弧过渡加强处理，避免直角连接带来的应力集中问题，经过受力仿真验证，在额定载荷下连接位置的最大应力远低于材料的屈服强度，能够满足长期反复起吊的疲劳强度要求。从安装边界来看，十字梁的单臂伸出长度可以根据常见吊运工件的尺寸做系列化适配，常规规格下展开后的最大外接圆直径适配2米到4米区间的大尺寸工件吊装，吊具自身的中心高度控制在合理范围，不会因为吊具本身占用过多起升高度，

　　适配车间内常规桥式起重机、电动葫芦的起升行程余量，末端的吊点挂孔做了圆角打磨处理，避免吊索在挂载过程中出现割绳、磨损的问题，挂点位置还预留了保险销安装孔，配合吊索的安全插销能够防止起吊过程中吊索滑脱。实际使用过程中，这类十字平衡吊具主要用于大尺寸板材、框架结构件、预制构件、箱型设备的水平吊运作业，相比传统的一字型吊梁，十字结构能够在四个方向同时提供吊点支撑，对于长宽尺寸接近的方形工件适配性更好，不需要反复调整吊索的挂载位置就能保证工件起吊后保持水平状态，减少吊装前的调整时间，提升车间转运的作业效率。梁体表面做了抛丸喷塑处理，能够适应车间内多粉尘、偶尔有切削液飞溅的作业环境，避免长期使用出现锈蚀问题，中心吊环采用锻造工艺加工，

　　和吊座之间采用铰接连接，起吊过程中吊环可以随吊钩的受力方向自动调整角度，避免吊环出现别劲、附加弯矩的问题，延长核心受力部件的使用寿命。在结构细节设计上，每根梁体的侧面都设置了长度刻度标识，现场作业人员可以根据工件的吊点间距，快速将四个末端吊点调整到对称位置，不需要额外的测量工具就能保证四个吊点到中心的距离一致，进一步降低作业人员的操作难度，吊点位置的锁紧机构采用楔形锁紧结构，调整到位后能够自动锁死，不会因为起吊过程中的晃动出现吊点滑移的问题，保障吊运过程的安全性。这类吊具除了常规的机械加工车间工件转运外，也可以适配仓储环节的重型栈板货物吊运、装配式构件的现场吊装等场景，通过更换末端的吊具接头，还可以适配吊钩、吊带、磁吸吊具等不同的挂载配件，拓展整体的适用范围，结构上没有复杂的传动、液压部件，日常维护只需要定期检查连接位置的焊缝、吊环的磨损情况即可，维护成本极低，适合工业场景下的高频次吊装作业使用。
