小型农用秸秆饲料锤式粉碎设备结构

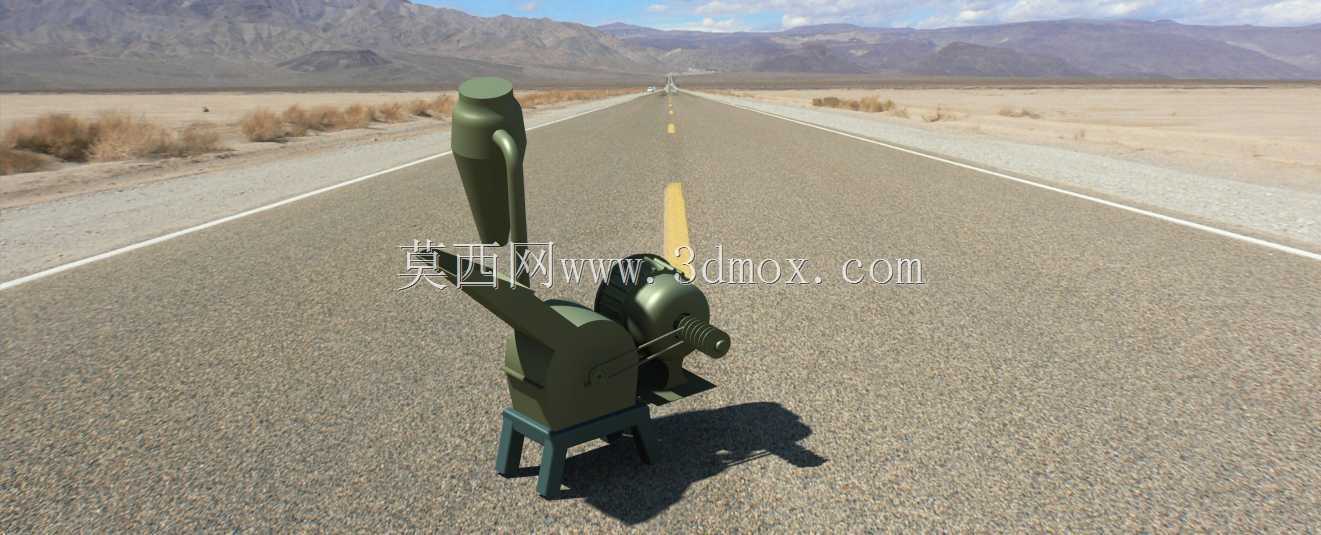

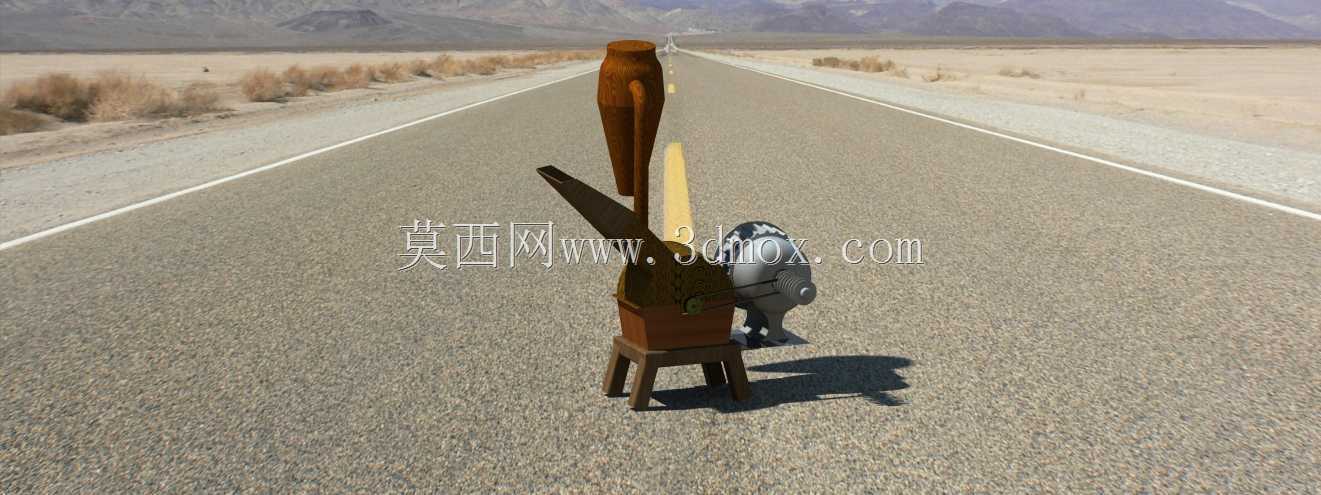

　　在县域级小型养殖合作社、农户散养场景里，这类小型锤式粉碎设备的出镜率一直很高，不同于矿山、建材领域的重型破碎设备，它的作业对象集中在干燥玉米秸秆、花生秧、干红薯藤这类粗纤维农副产物，也可处理颗粒状粮食原粮做粗粉碎，适配农村散户小规模养殖的饲料制备需求，不需要配套复杂的上料输送线，单台设备放置在平整硬化地面就能完成作业，转场时仅需两人配合就能完成搬运，适配农户分散作业的使用特性。

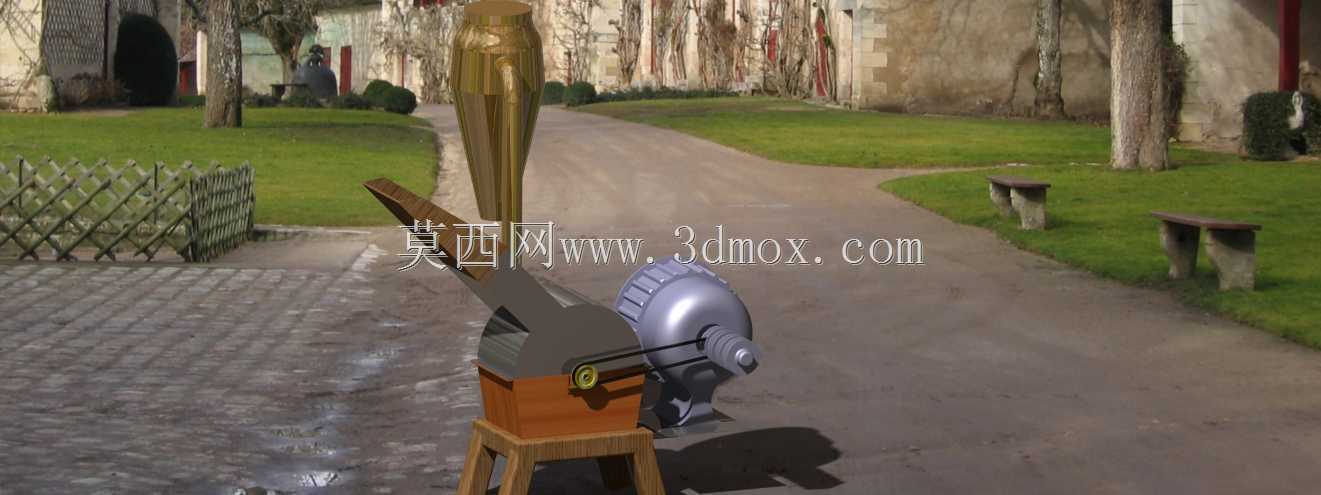

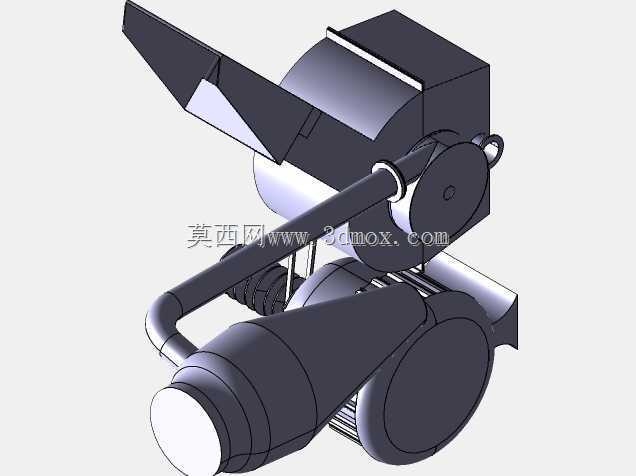

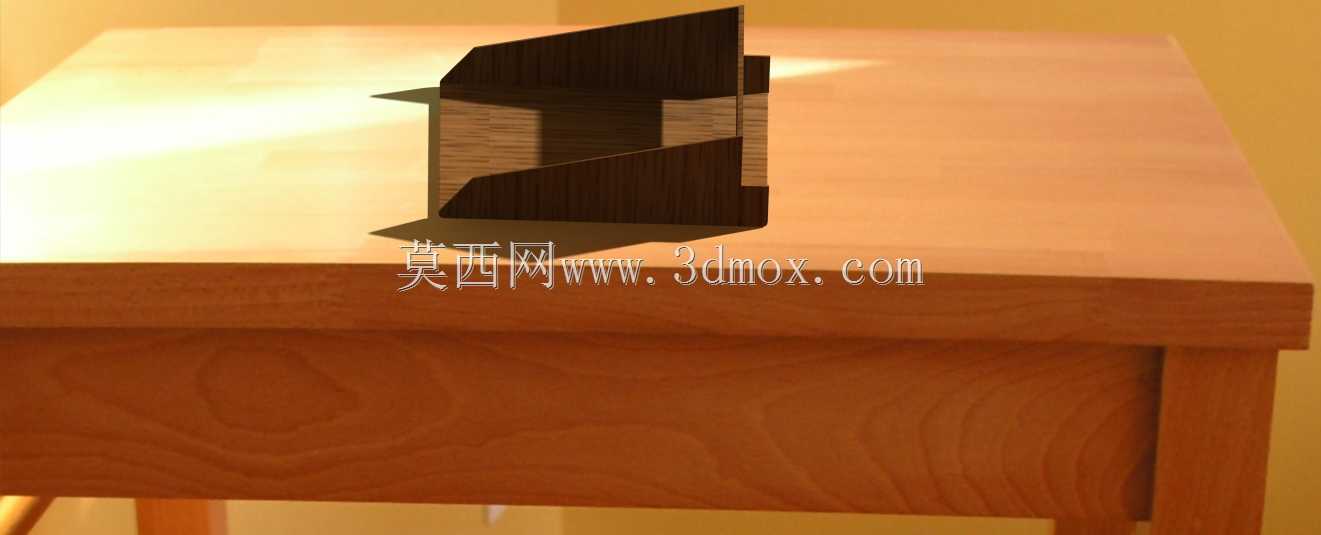

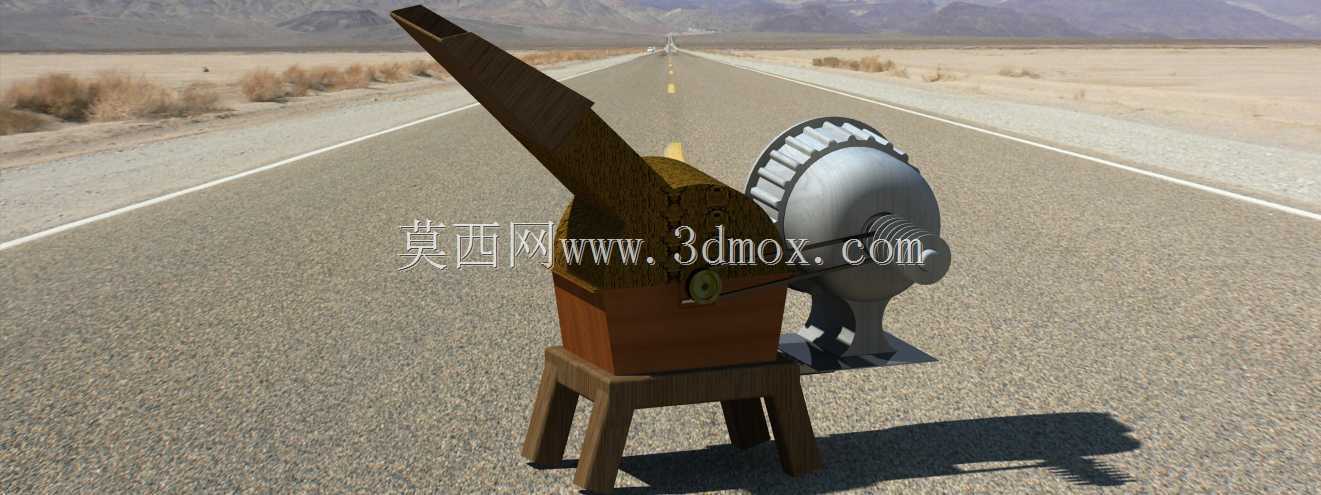

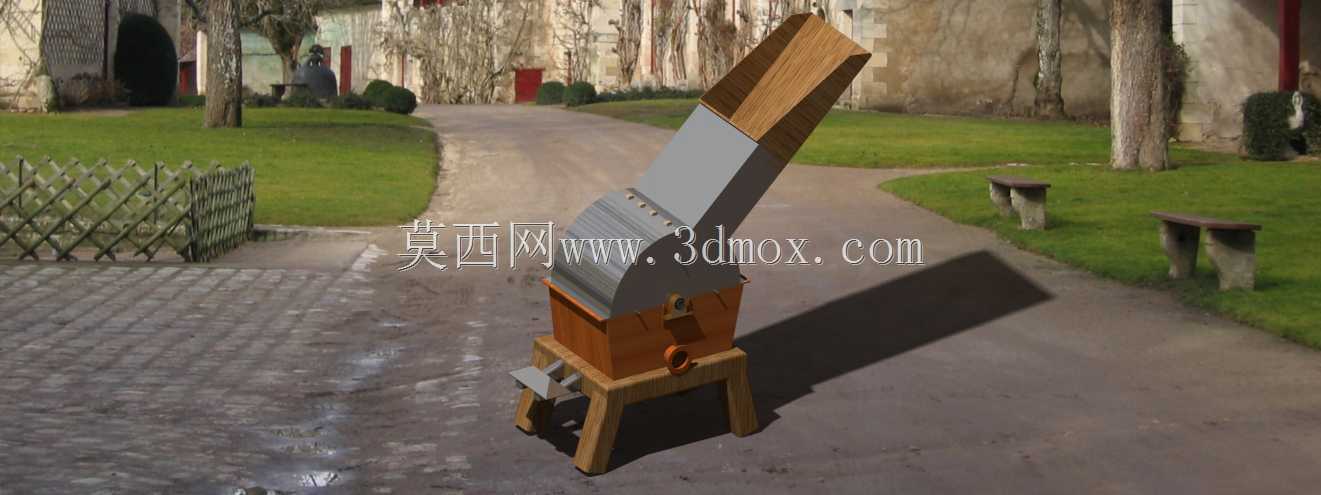

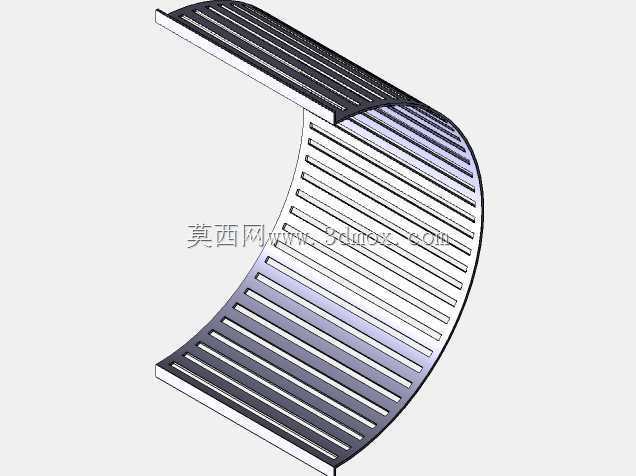

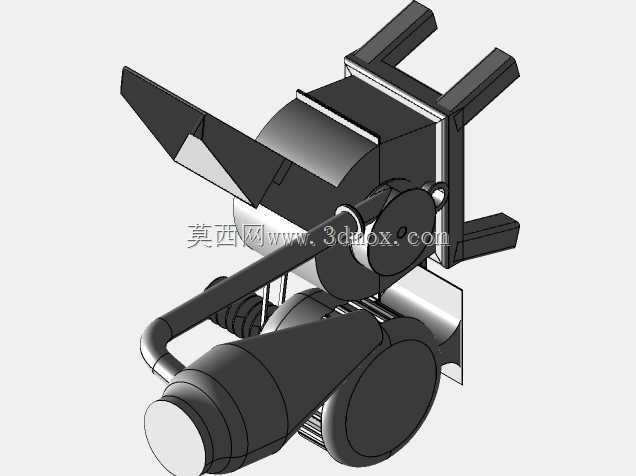

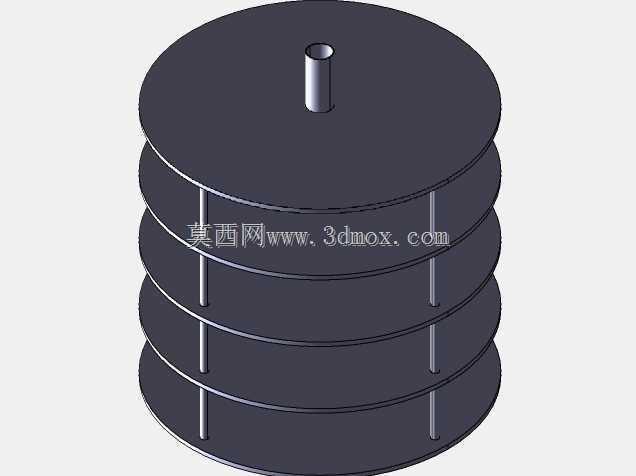

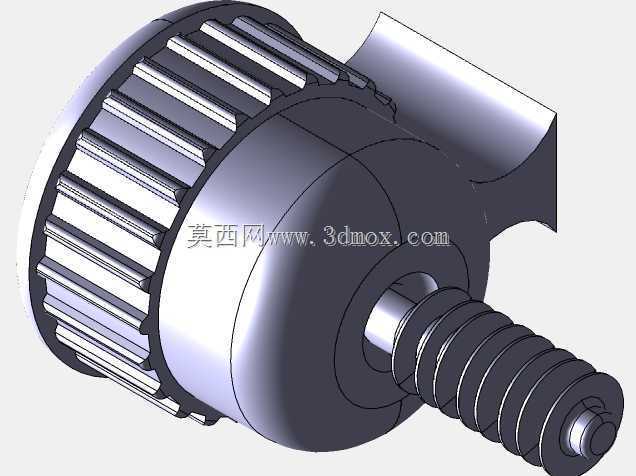

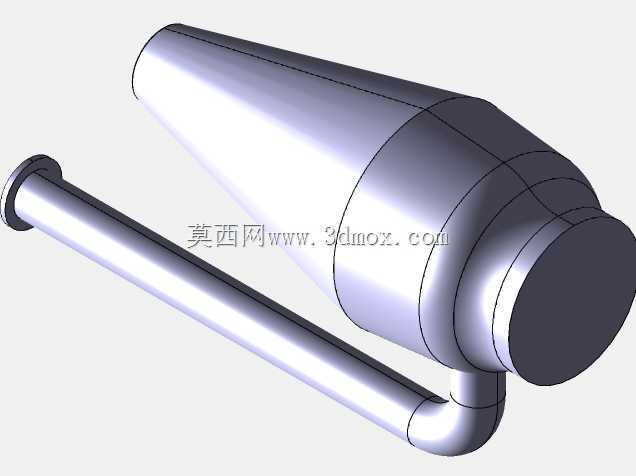

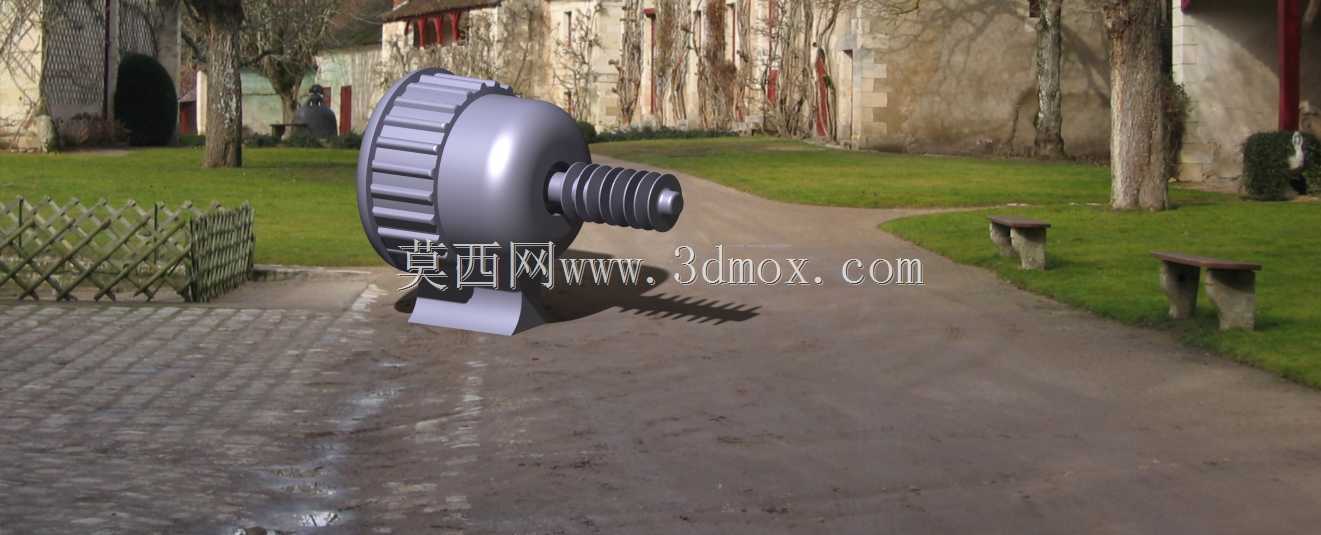

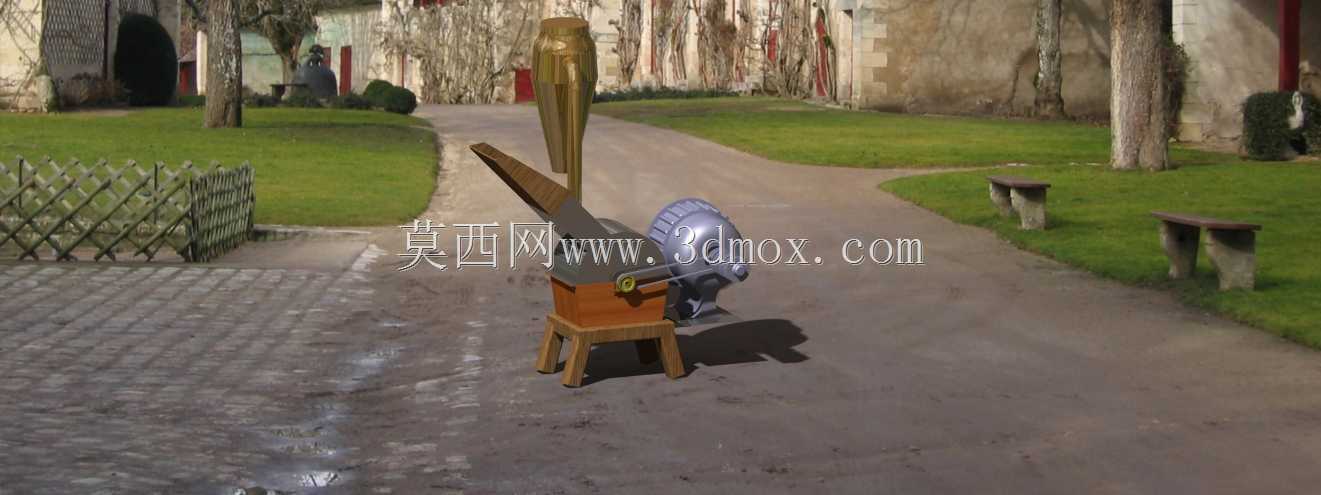

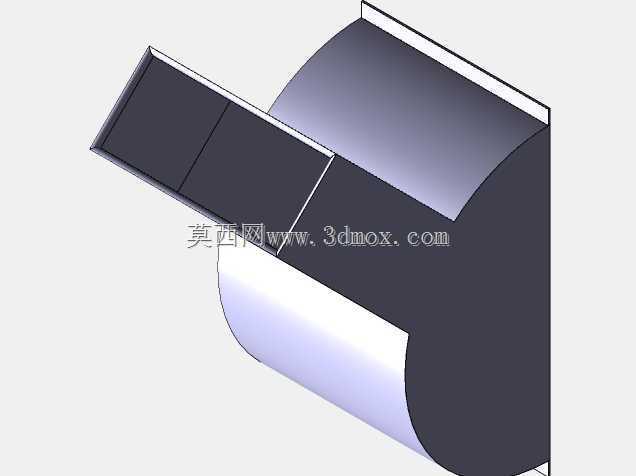

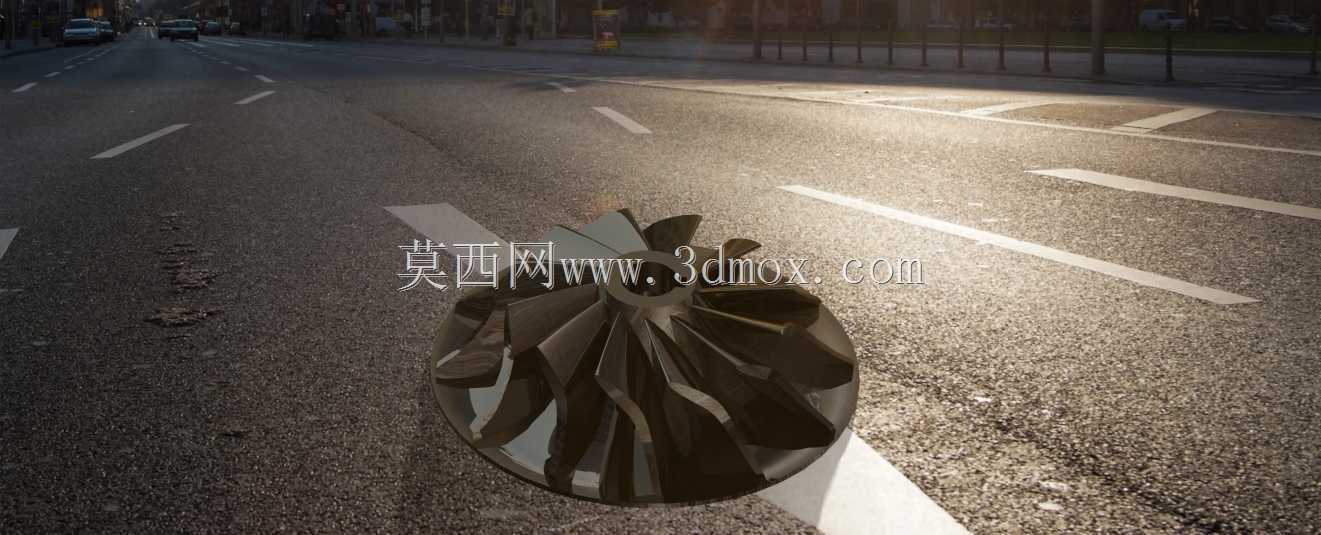

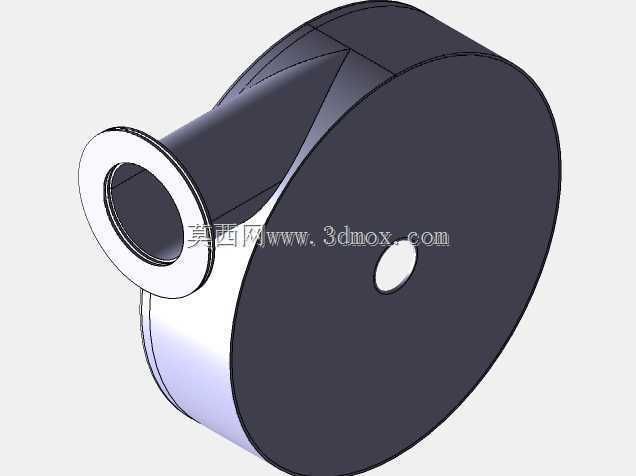

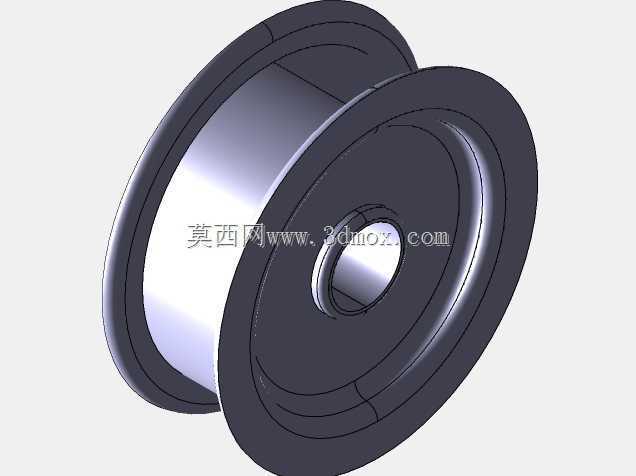

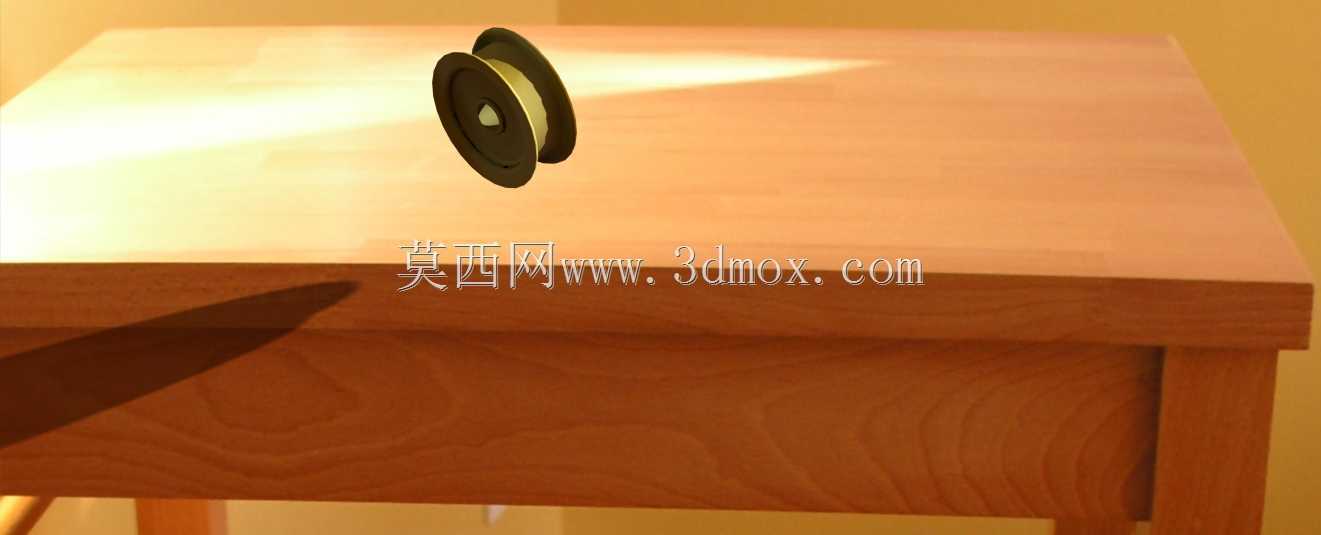

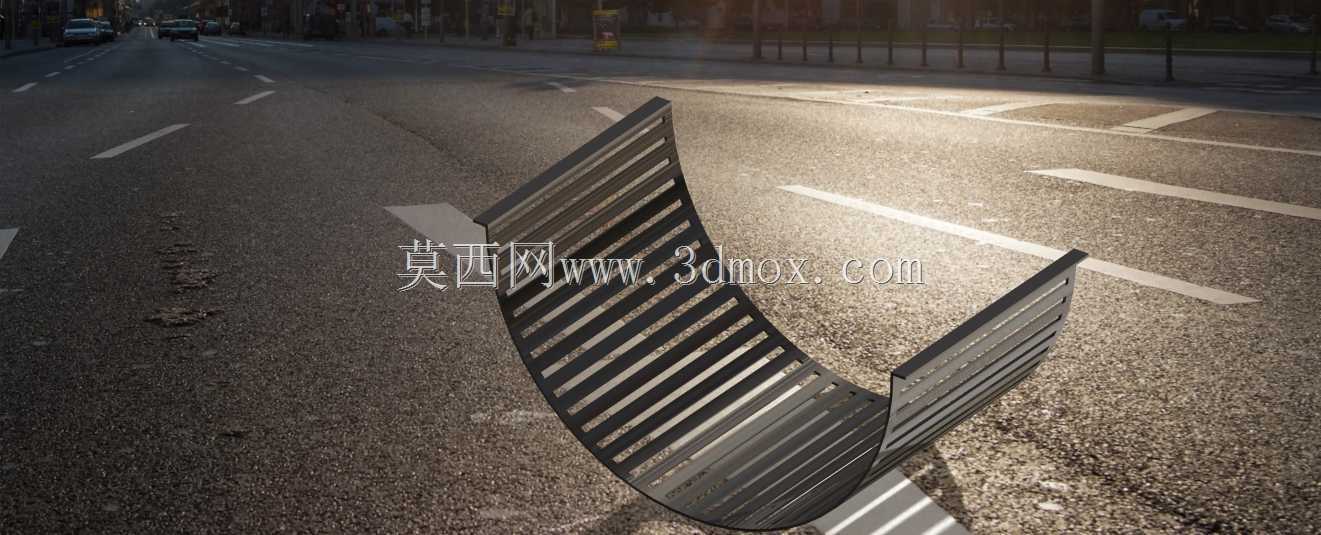

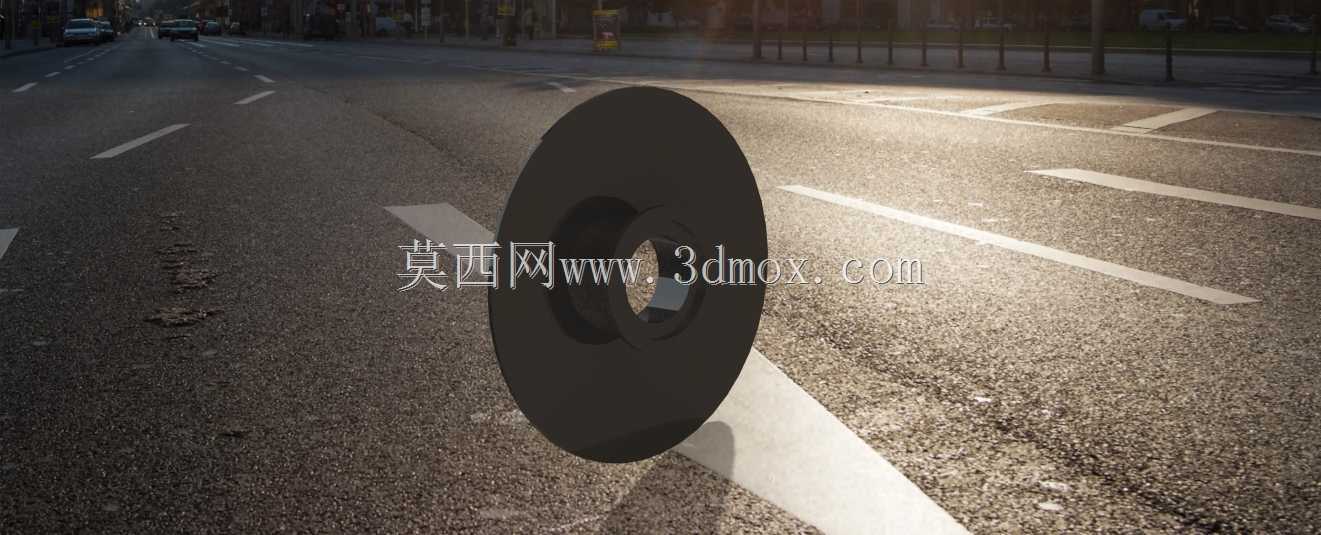

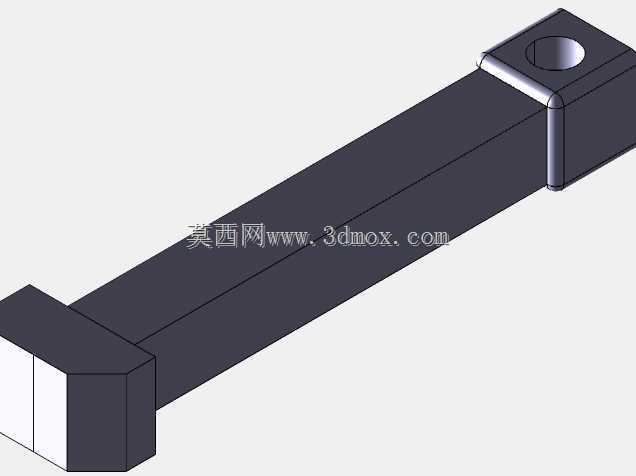

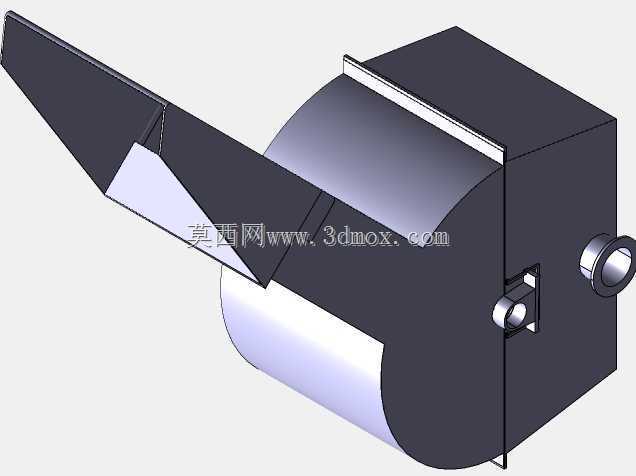

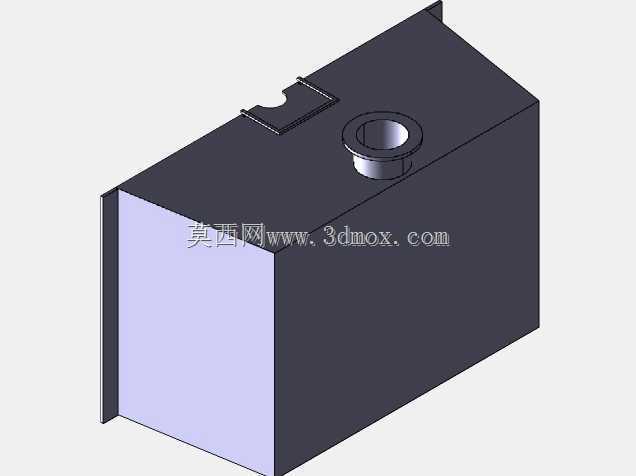

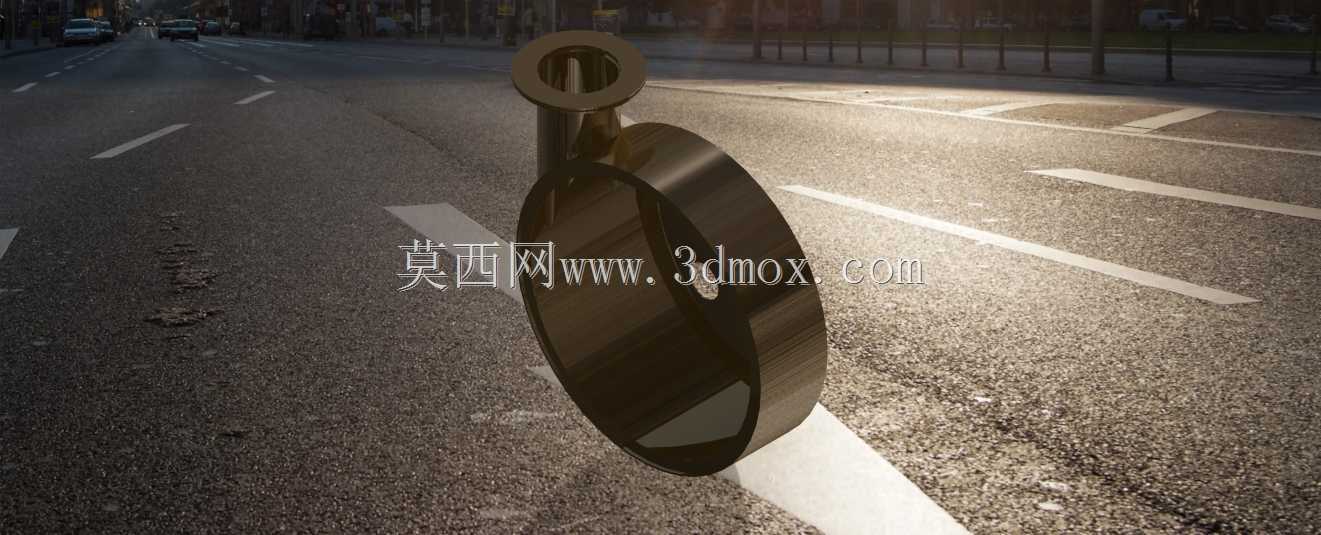

　　从结构功能来看，设备核心的粉碎腔采用上宽下窄的渐缩式腔体设计，斜向上布置的进料导槽直接连通粉碎腔上部，作业时物料靠自重滑入腔体，不需要额外配置强制喂料辊，避免了软质纤维物料缠绕喂料机构的故障点。腔体内的锤片采用铰接式安装在转子盘上，转子高速运转时锤片在离心力作用下甩开，对进入腔体的物料进行高速冲击破碎，被击碎的物料在腔体内经过锤片、腔体内壁衬板的反复碰撞、搓擦后，达到粒度要求的物料会通过腔体下部的筛网排出，筛网可根据出料粒度需求更换不同孔径的规格，适配粗饲料粉碎、粮食粉碎等不同作业需求。设备侧部外露的带轮结构是动力输入单元，通过V带连接配套的驱动电机，带轮外侧设置了半包围式的安全防护罩，避免作业过程中异物卷入传动部位，同时也能防止传动带高速运转时脱带甩出引发安全隐患。

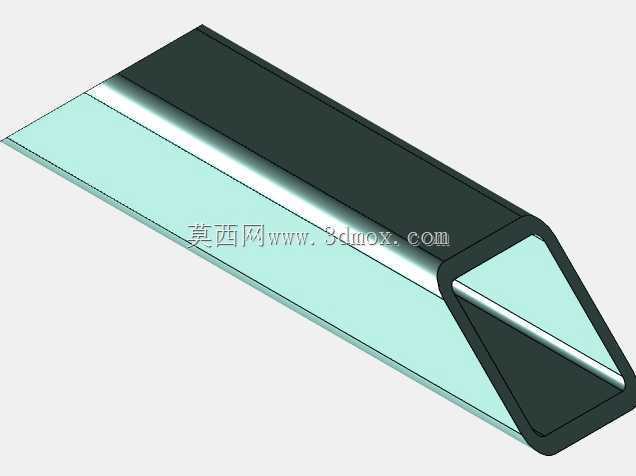

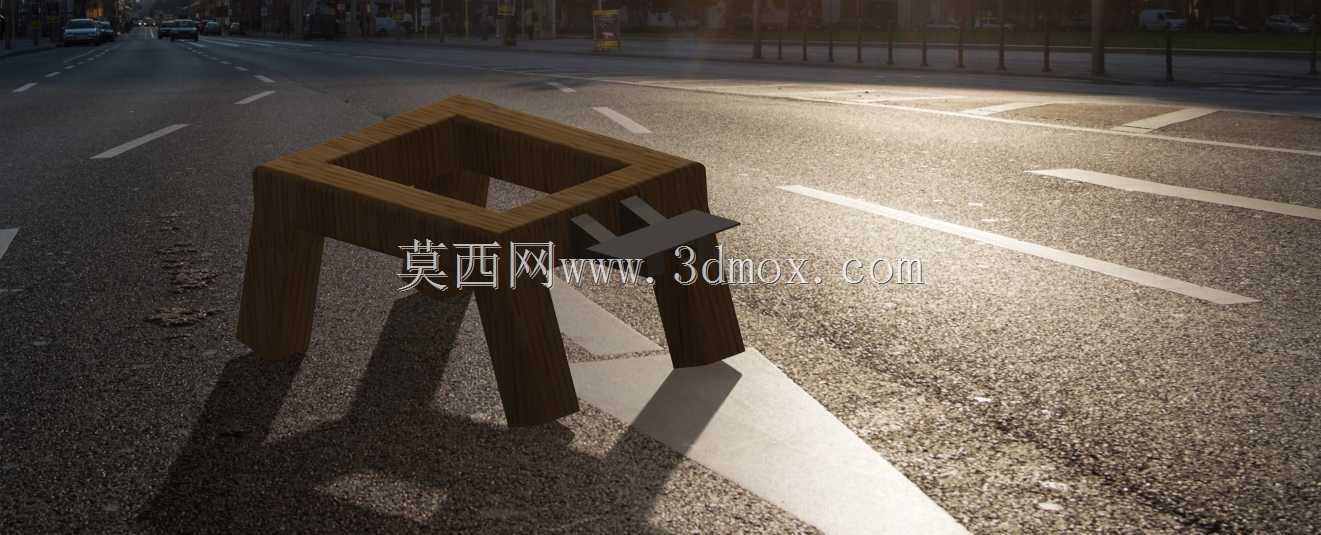

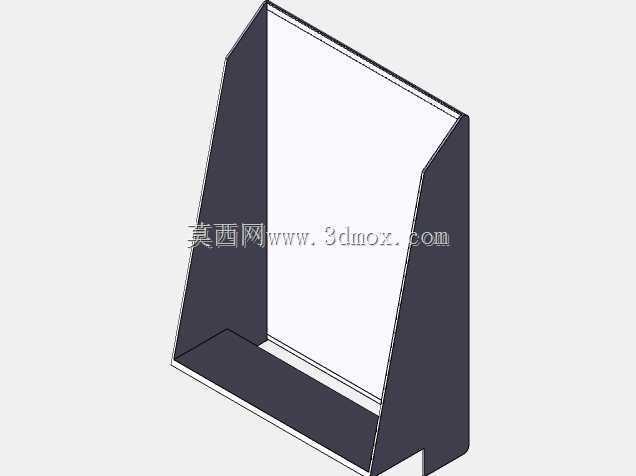

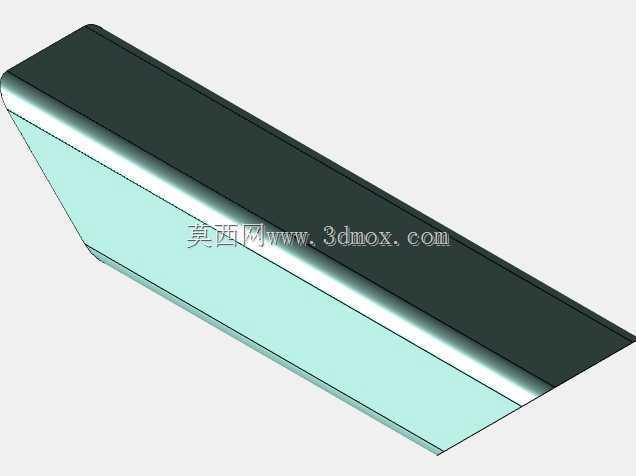

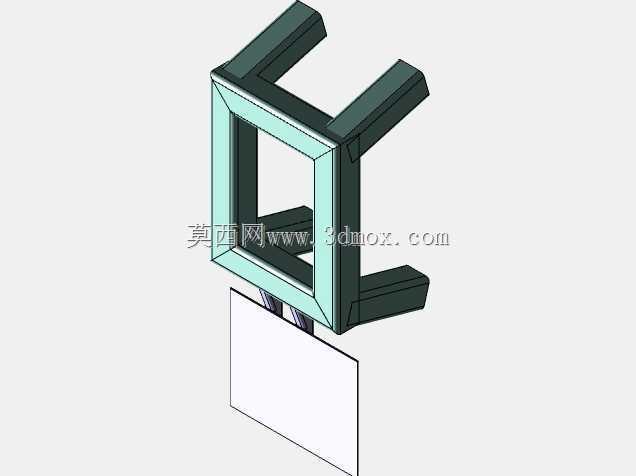

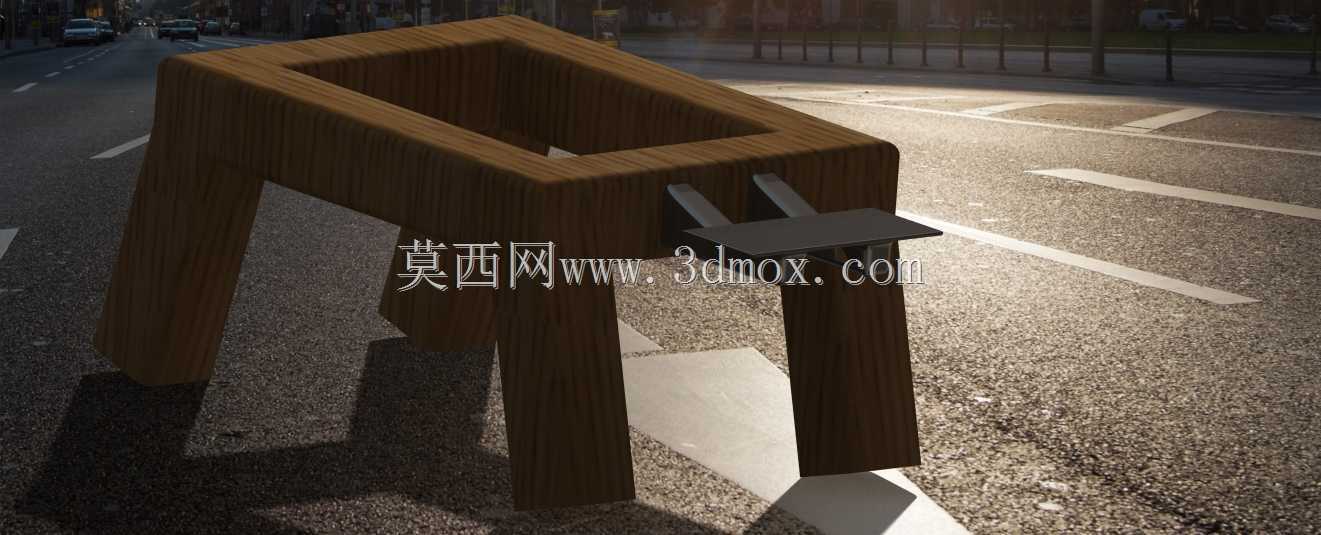

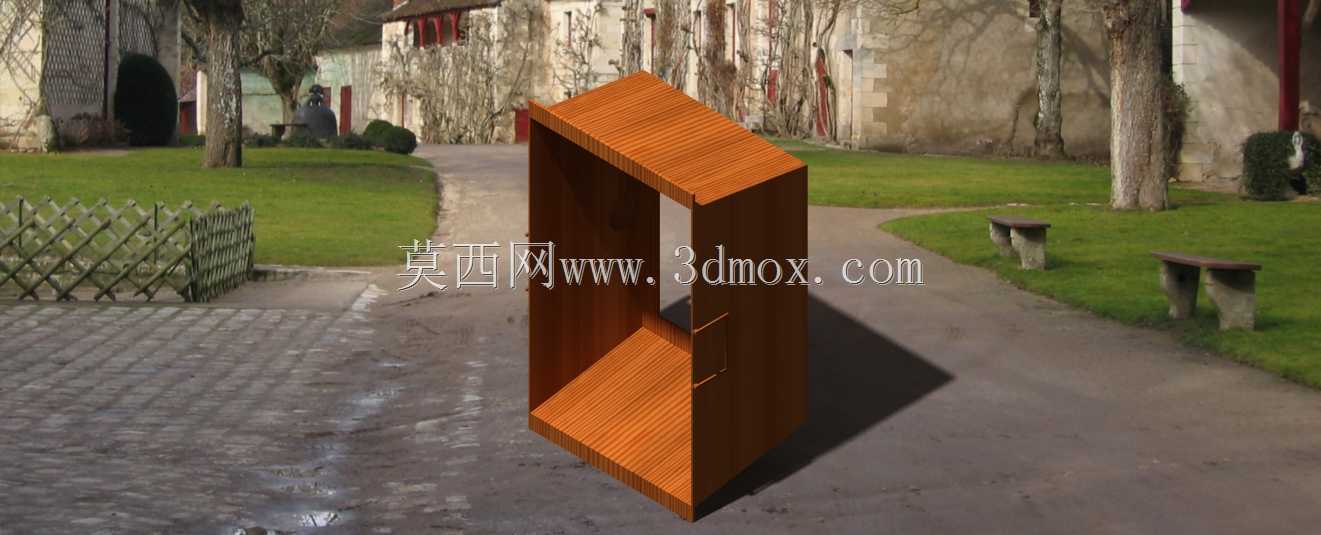

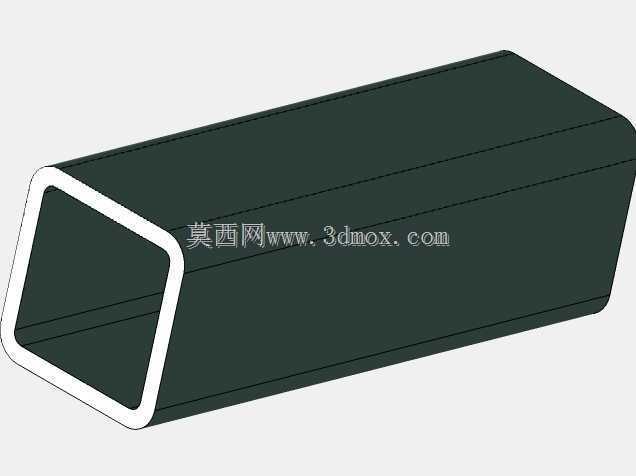

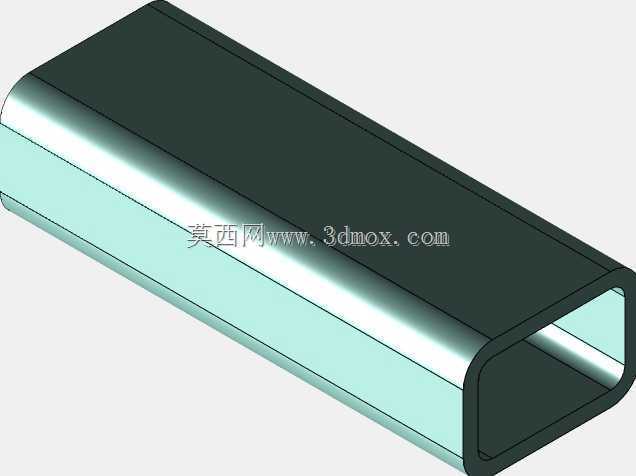

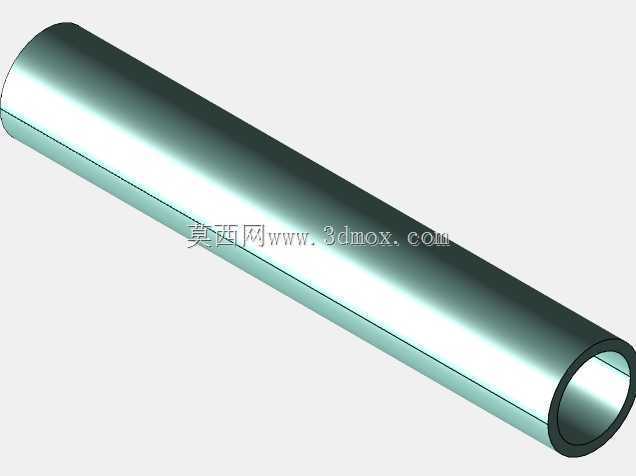

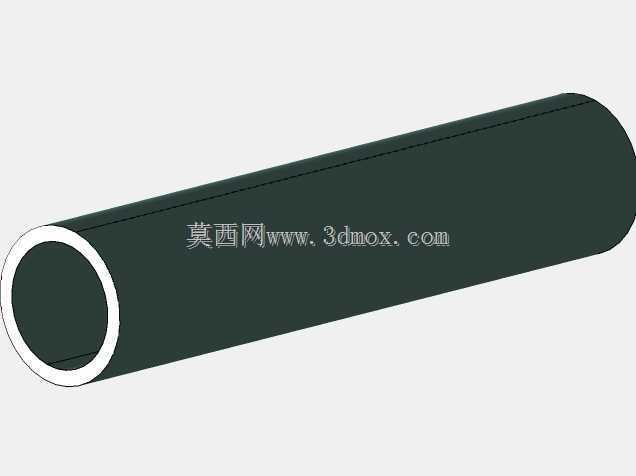

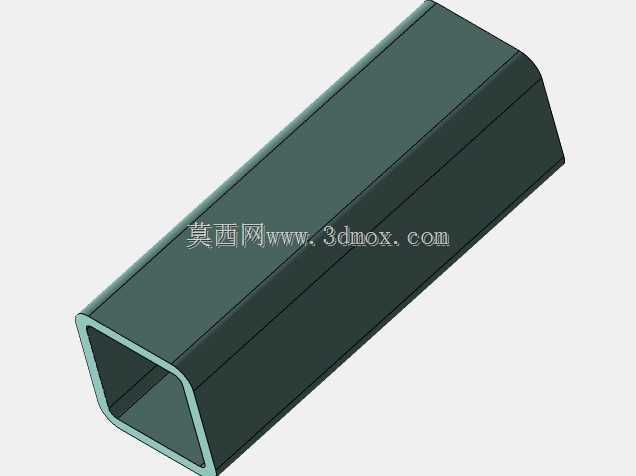

　　做这套结构设计时，首先要考虑的是小型设备的安装边界，整机配套支架采用方木材质的四腿支撑结构，支腿底部做了加宽的支撑脚垫，不需要做预埋地脚螺栓固定，放置在平整的水泥地面、夯实的硬土地面就能保证作业稳定性，整机作业时的重心落在四个支腿围成的矩形支撑面中心位置，转子运转产生的振动可通过支腿与地面的接触自然耗散，不需要额外配置减震垫。进料导槽的倾斜角度设置在42度左右，这个角度既能保证干秸秆类物料靠自重顺畅滑入粉碎腔，又能避免腔体内高速飞溅的碎物料从进料口反喷伤人，导槽的长度控制在操作人员站立喂料时，手部不会触及到腔体内高速运转锤片的安全距离外，符合小型农用设备的安全设计要求。

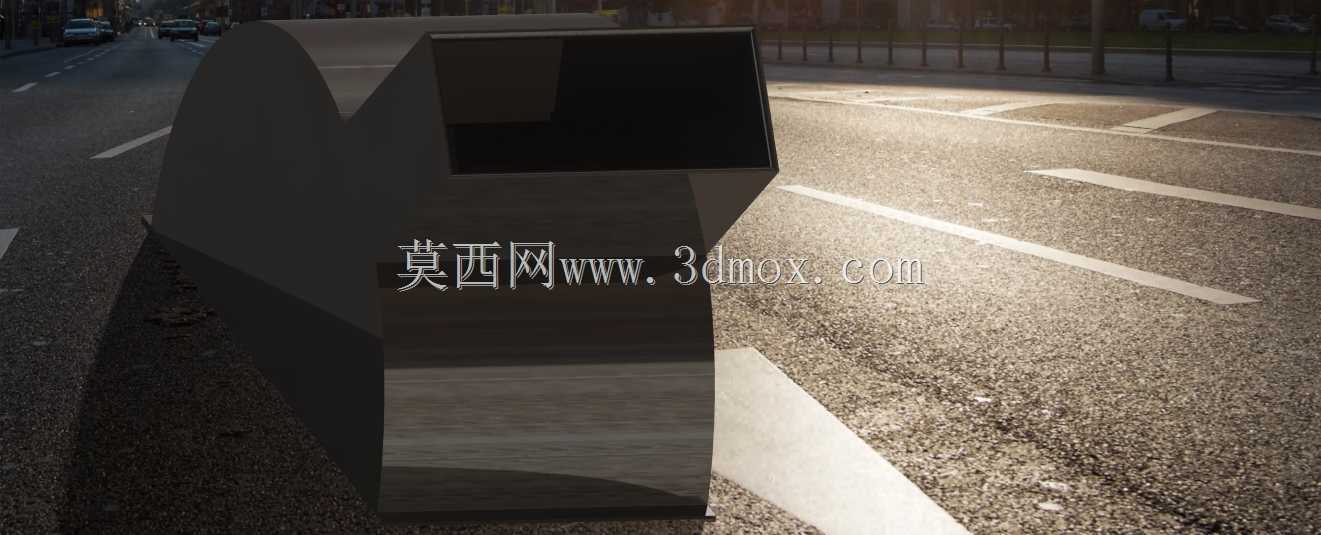

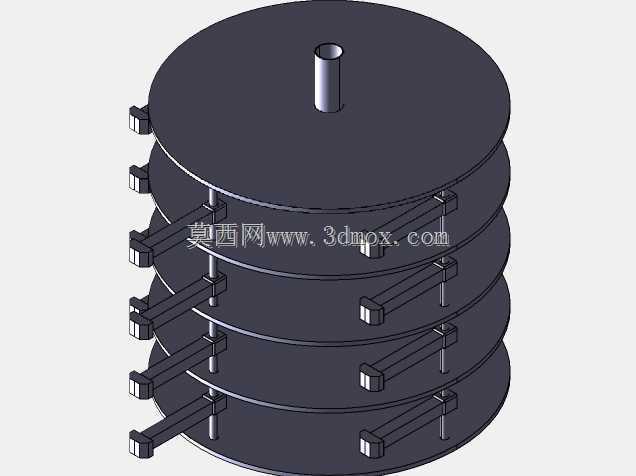

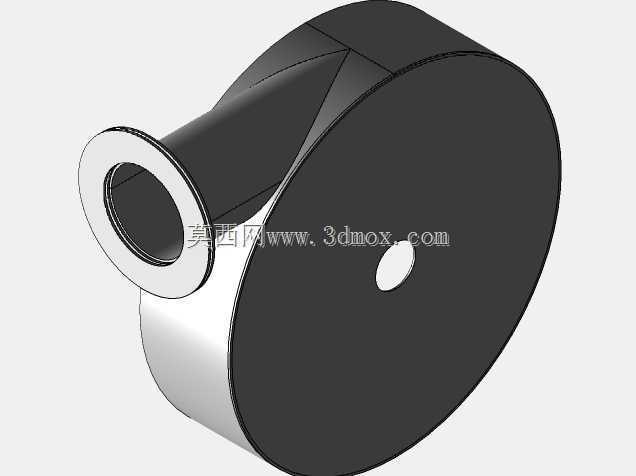

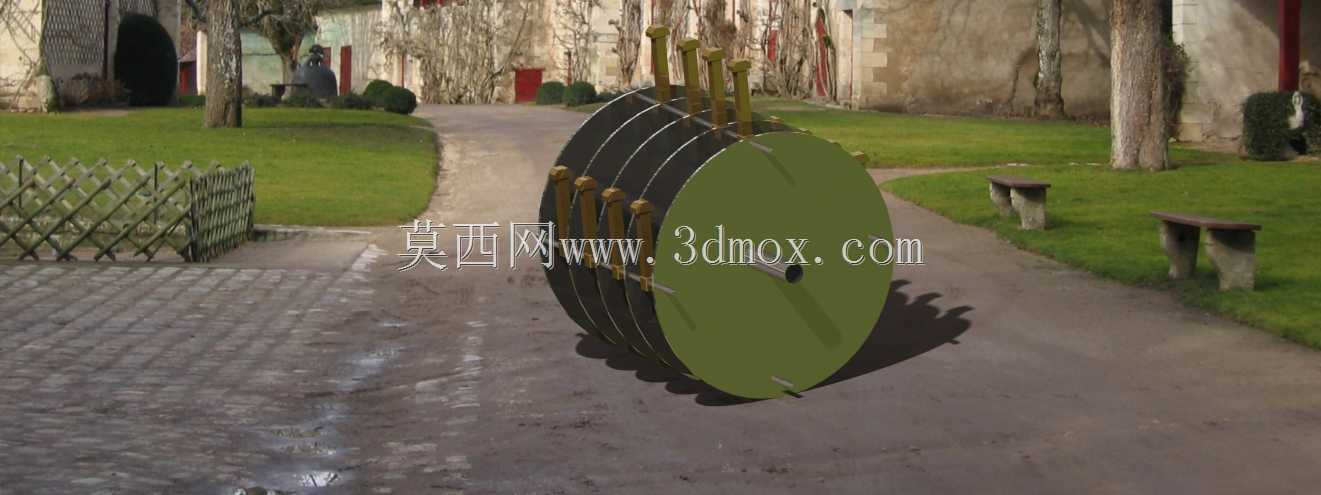

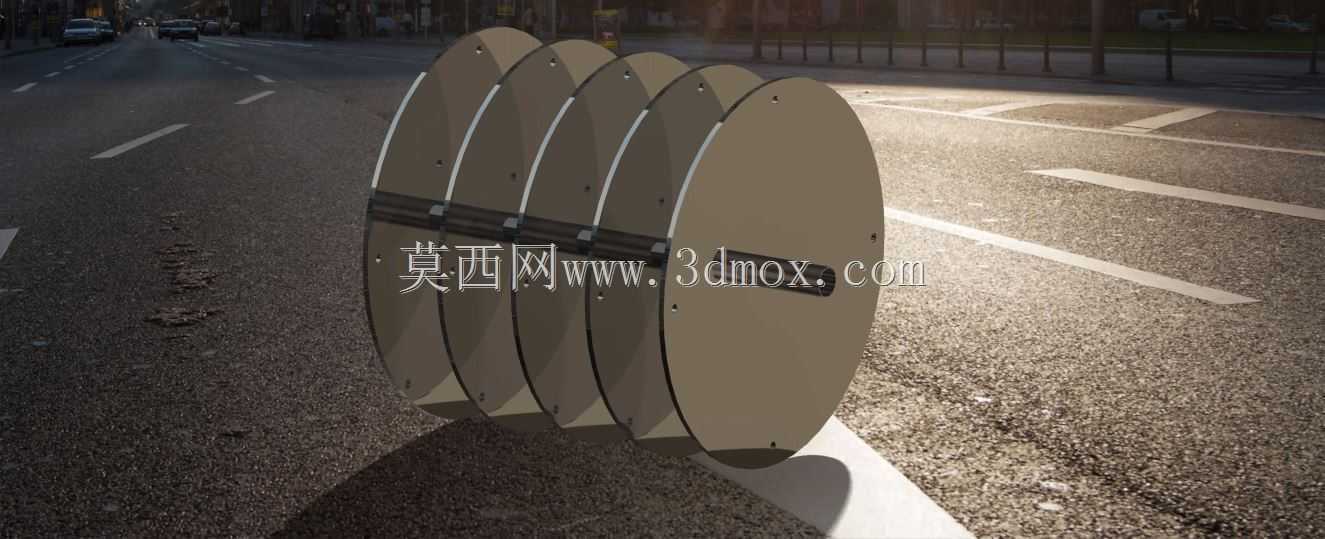

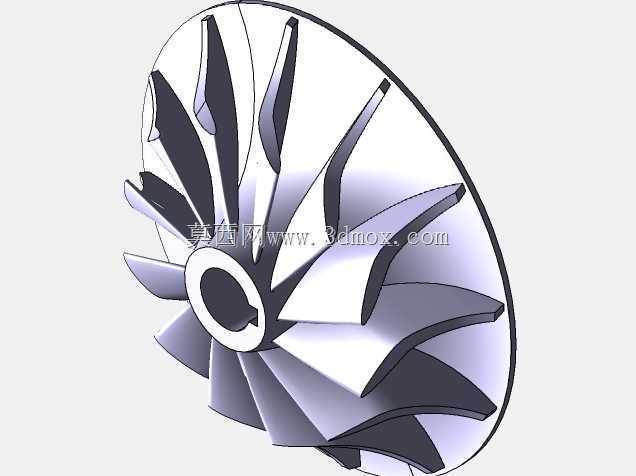

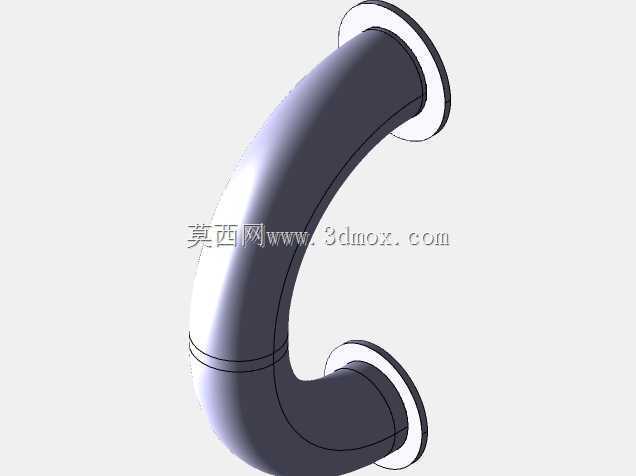

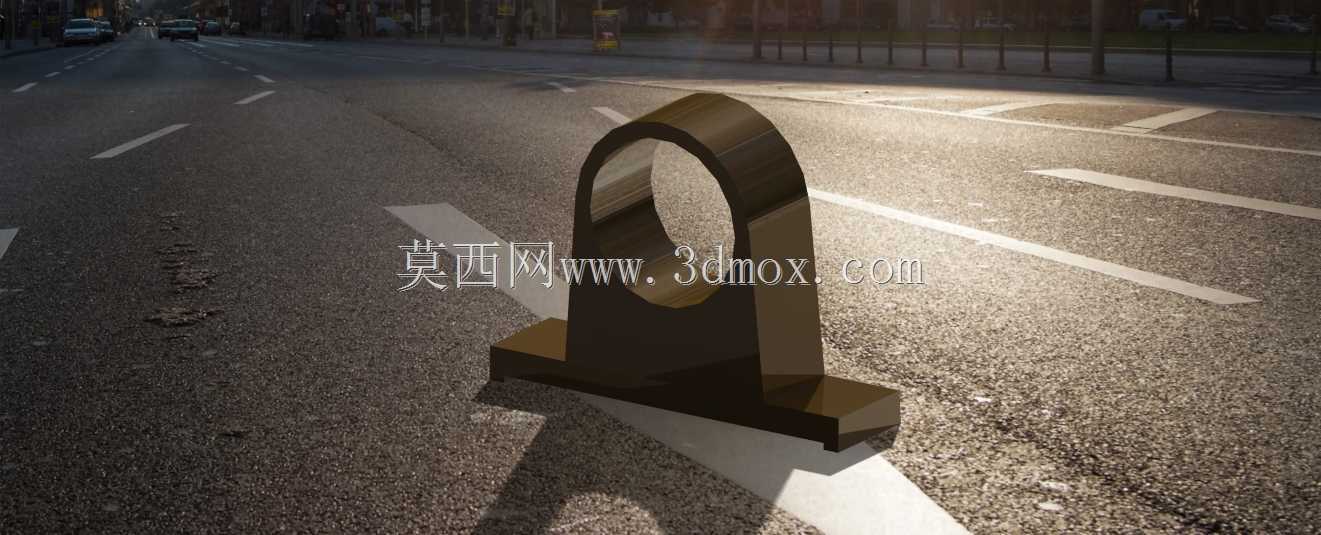

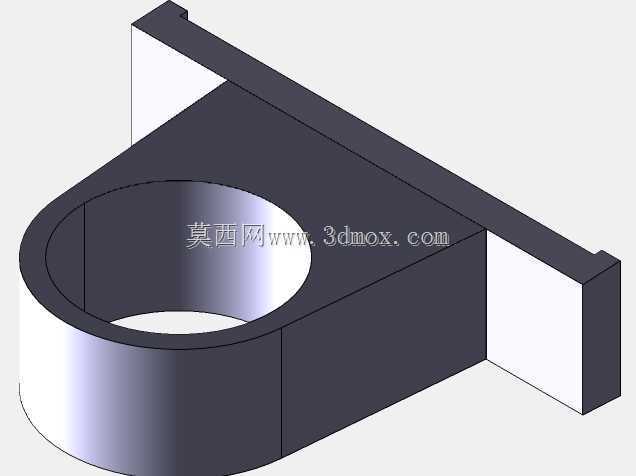

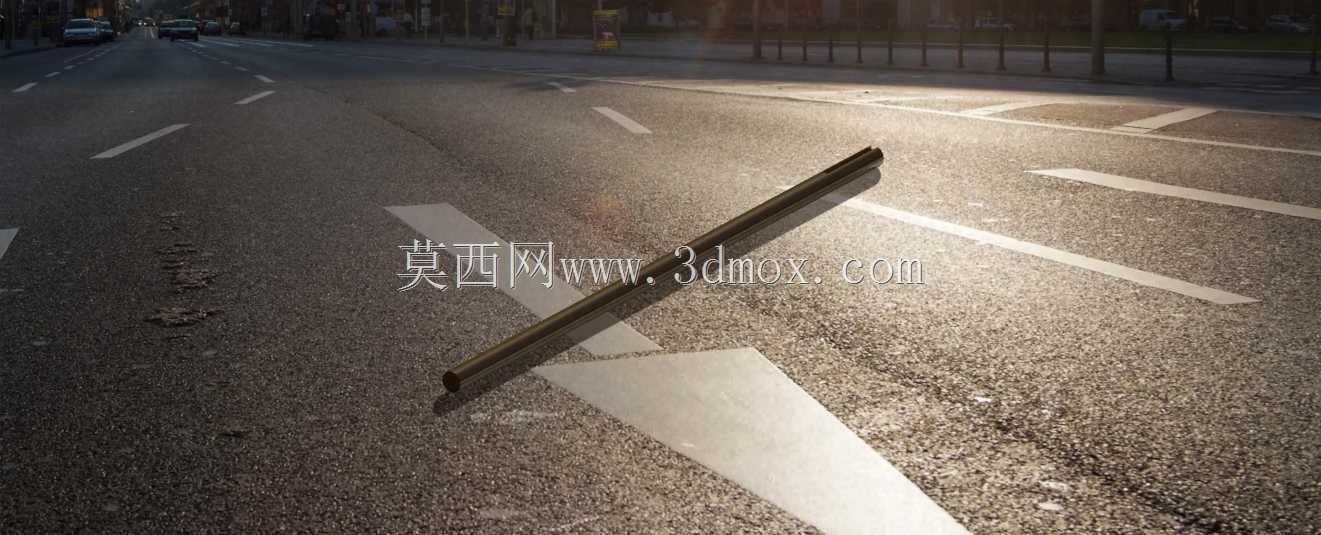

　　转子组件的动平衡调校是这类设备设计的核心要点，锤片采用对称式排布，每组锤片的重量差控制在5g以内，避免转子高速运转时产生过大的径向振动，既可以降低作业时的噪音，也能延长支撑轴承的使用寿命。粉碎腔的壳体采用分体式螺栓连接结构，需要更换筛网、检修锤片时，仅需拆开腔体侧部的紧固螺栓就能打开腔体，不需要整体拆解设备，降低了农户日常维护的操作难度。出料方向顺着转子旋转的切线方向布置，粉碎后的物料可直接落入下方放置的收集袋或者收集筐内，不需要额外配置出料风机，简化了整机结构，也降低了设备的制造成本与使用功耗。

　　从实际作业的适配性来看，这类小型设备的处理能力刚好匹配10头以内肉牛、或者50头以内生猪的养殖户日常饲料制备需求，每小时可处理干秸秆100-150kg，处理玉米原粮时每小时可达到200kg以上，不需要占用太大的作业场地，闲置时可直接推放到库房角落存放，不会占用过多的仓储空间。设计时也充分考虑了农村使用场景的维护便利性，所有易损件包括锤片、筛网都采用通用化规格，农户在当地的农机配件门店就能买到替换件，不需要专门联系厂家采购配件，降低了设备的全生命周期使用成本。设备的传动带采用普通A型V带，张紧度调整仅需移动电机的安装位置就能完成，不需要专用的维修工具，普通农户经过简单指导就能完成日常的维护调整操作。
