带驱动进料斗的谷物粉碎加工设备结构

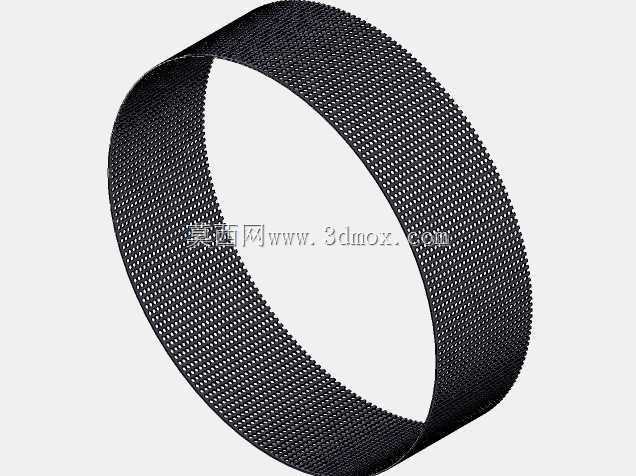

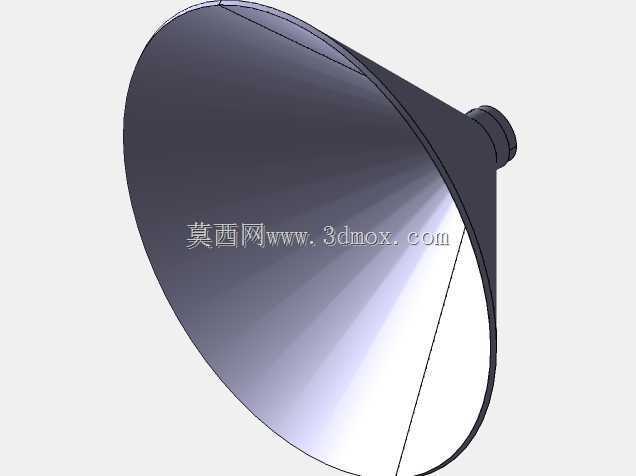

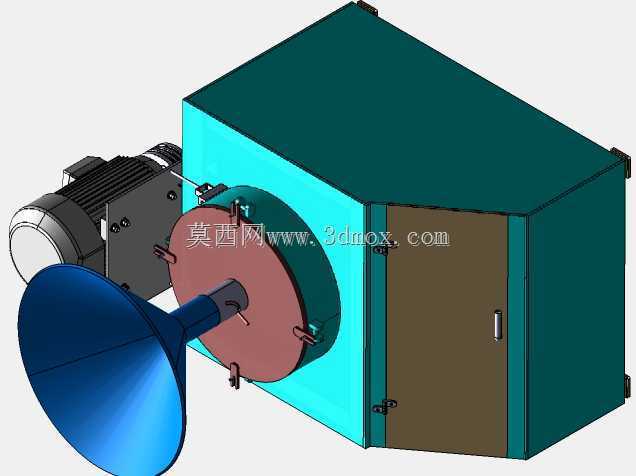

　　在小型粮油加工、农户自用粮处理以及村镇级粮食加工站点的作业场景中，谷物粉碎设备是承担原粮破碎、粉料制备的核心作业单元，这类设备需要兼顾作业效率、安装便捷性与维护便利性，才能适配分散化、小批量的粮食加工需求。本次呈现的设备结构，针对谷物进料、粉碎、腔体防护的全流程做了结构化设计，整体采用卧式驱动布局，将动力单元与粉碎腔体做直连式装配，减少了中间传动环节的动力损耗，同时压缩了设备整体的横向安装尺寸，适配小型加工车间的场地布置要求。设备的进料端采用扩口式锥形料斗设计，料斗大端朝向操作人员上料侧，小端直接对接粉碎腔体的进料口，这种锥形结构能够利用谷物自身重力实现顺畅进料，避免粉料在进料口处出现架桥、堵料的问题，

　　料斗与腔体的连接位置做了法兰式定位结构，装配时可以快速对齐安装孔位，后期需要清理腔体内部残留物料时，也能快速拆卸料斗完成作业。粉碎腔体采用箱式焊接结构作为主体承载，腔体侧面设置了可开合的检修门，门体与腔体之间采用铰链连接搭配侧边锁扣结构，日常作业时锁扣可以保证门体与腔体的密封贴合，避免粉碎过程中粉料外溢，需要更换粉碎部件、清理腔体堵料时，无需拆解整个腔体外壳，打开检修门即可完成操作，大幅降低了日常维护的工作量。动力单元采用标准卧式电机安装结构，电机输出轴直接延伸至粉碎腔体内部，与腔体内的粉碎转子做同轴连接，这种直连结构省去了皮带传动、齿轮传动的中间环节，既减少了传动过程中的功率损耗，也避免了传动部件外露带来的安全隐患，

　　电机与腔体的连接位置设置了密封端盖，能够阻挡粉碎过程中产生的细粉料进入电机轴承位置，延长动力单元的使用寿命。设备的腔体外壳做了折边加强处理，在腔体的边角位置设置了加强筋结构，避免粉碎作业过程中转子高速转动带来的振动导致腔体壳体变形，设备底部预留了地脚安装孔位，可以直接通过膨胀螺栓固定在水泥基础或者钢制机架上，安装时需要保证电机轴的水平度偏差在允许范围内，避免长期运行出现轴承受力不均的问题。从设计逻辑来看，这套结构采用部分参数化设计思路，针对进料斗的锥角、腔体的内部容积、检修门的开合尺寸等核心参数做了可调整的参数关联，当需要适配不同处理量的作业需求时，可以通过调整对应参数快速生成适配的结构尺寸，无需从零开始重新建模，

　　能够大幅缩短同类型设备的设计迭代周期。设备的外部轮廓做了圆角过渡处理，避免安装、维护过程中尖锐边角对操作人员造成磕碰伤害，腔体表面预留了观察窗的安装位置，可以根据实际需求加装透明观察板，实时监控腔体内部的物料粉碎状态，一旦出现堵料、异常磨损的情况可以及时停机处理。在实际安装边界方面，设备的动力端与进料端分别在两侧预留了足够的操作空间，动力端需要预留电机散热与接线的操作距离，进料端需要预留上料作业的操作空间，设备整体的高度适配人工站立上料的作业高度，无需额外搭建上料平台，进一步降低了小型加工场景的设备投入成本。粉碎腔体的出料位置设置在腔体下部，出料口可以直接对接粉料收集袋或者螺旋输送机构，粉碎完成的物料依靠重力直接从出料口排出，无需额外设置出料输送动力，简化了设备的整体结构。这套结构的设计充分考虑了小型粮食加工场景的实际使用需求，没有冗余的复杂结构，每个部件都对应明确的功能需求，从装配、维护、作业的全流程做了适配性优化，既能够满足日常谷物粉碎的作业要求，也能为同类型小型粉碎设备的结构设计提供可参考的建模思路。
