割草机用弯颈曲柄轴结构设计

　　这款曲柄轴是小型内燃动力割草机动力输出端的核心传动零件，主要承担将活塞往复直线运动转化为旋转运动的传动功能，在整机动力传递链路中处于动力转换的核心节点。日常园林养护作业中，手推式割草机需要持续稳定的旋转动力带动切割刀片完成草茎切断作业，曲柄轴的结构强度与动平衡表现直接决定整机运行的振动幅度、噪音水平与连续作业寿命。

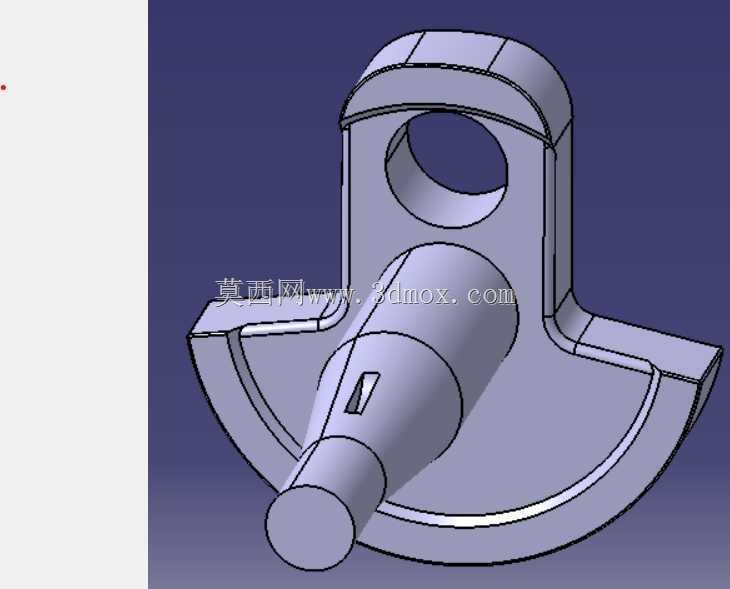

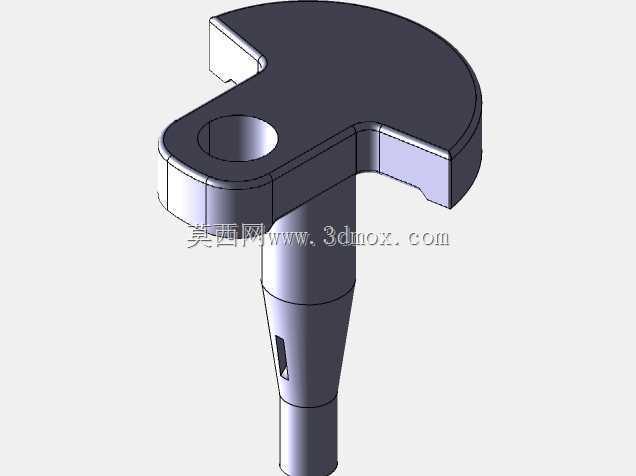

　　从结构设计逻辑来看，该零件采用一体式锻造毛坯加工成型，整体分为三个功能区段：最外侧的扇形平衡块区段、中间的曲柄销连接区段、以及端部的动力输出轴段。扇形平衡块的轮廓弧度经过动平衡配重计算，能够抵消曲柄销带动连杆运动时产生的往复惯性力，避免整机在额定转速下出现异常共振，平衡块边缘做了大圆弧过渡处理，既减少了毛坯锻造时的应力集中风险，也能降低曲轴高速旋转时的空气搅动阻力。中间的曲柄连接位设置了贯通销孔，用于穿装曲柄销实现与连杆大头的铰接配合，销孔的位置度公差控制在0.02mm以内，保证连杆运动轨迹无偏斜，减少轴瓦的偏磨损耗。端部的输出轴段设计有键槽结构，通过平键与切割刀盘的安装座实现周向固定，轴端的轴颈尺寸与通用割草机的轴承内圈尺寸匹配，安装时直接压入机体两侧的深沟球轴承内圈即可完成径向定位，不需要额外设计定制轴承座结构，降低了整机的配件采购与维护成本。

　　在安装边界方面，该曲柄轴的轴向安装尺寸完全适配排量30cc到50cc的单缸二冲程小型汽油机曲轴箱腔体，扇形平衡块的旋转外径不会与曲轴箱内壁发生运动干涉，输出轴段伸出曲轴箱的长度刚好匹配刀盘安装座的配合深度，不需要额外加装调整垫片补偿轴向尺寸。零件的材质选用40Cr调质钢，表面轴颈位置做了高频淬火处理，硬度达到HRC45-50，能够承受长期高速旋转下的摩擦损耗，平衡块非配合面保留锻造氧化皮基础上做喷丸处理，提升零件的表面疲劳强度。

　　实际作业场景中，割草机经常会遇到草茎缠绕、刀片碰到硬土块或者小石子的突发负载冲击，这款曲柄轴的曲柄过渡位置做了R3的圆角强化处理，能够分散冲击载荷下的应力集中，避免轴根位置出现断裂失效。键槽的位置设计在输出轴的中心线上，键槽两侧的配合面粗糙度控制在Ra1.6，保证平键安装后不会出现松动滚键的问题，即使遇到突发冲击载荷，动力传递也不会出现脱节。整个零件的动平衡等级按照G6.3级设计，在3600rpm的额定工作转速下，剩余不平衡量控制在5g·cm以内，能够保证整机运行时的手柄振动幅度符合园林机械的人体工学要求，降低操作人员长时间作业的疲劳感。
