小型牲畜称重限位笼结构设计

　　做畜牧养殖设备结构设计快十年，见过不少散户甚至小型牧场给羊称重时的窘况——要么几个人抓羊摁在台秤上读数不准，要么用简易围栏拦着羊来回窜，称重效率低还容易惊着牲畜，这套小型牲畜称重限位笼的结构，刚好戳中了散养户、小型育肥场日常称重分群的实际痛点。

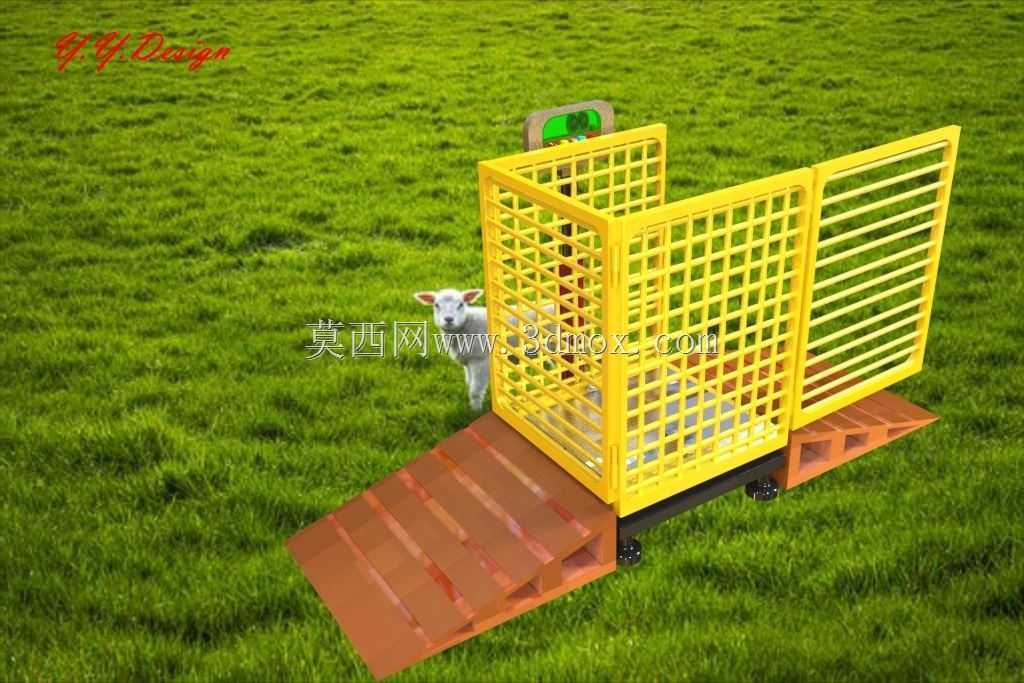

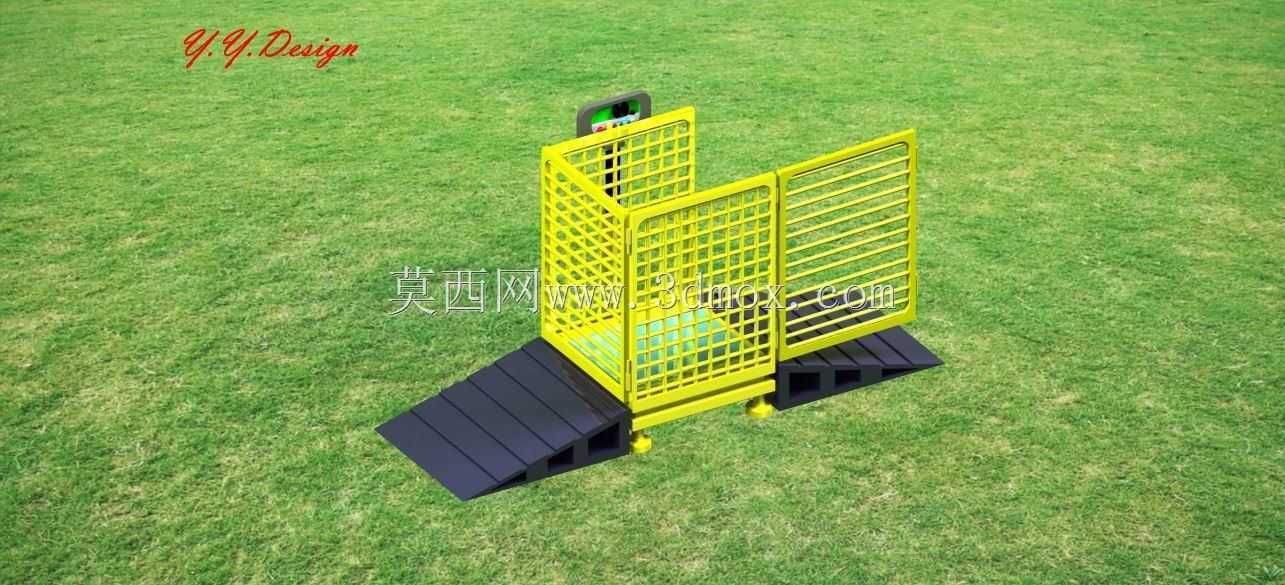

　　先从实际应用场景说，这套结构主要适配绵羊、山羊这类中小型牲畜的日常称重、分群、防疫前的固定作业，不需要额外做土建基础，牧场的硬化地面、平整压实的草场地块都能直接放置使用，转场的时候两个人就能抬动，不需要吊装设备，适配丘陵地区散户放牧点不固定、称重点随时挪动的使用需求。

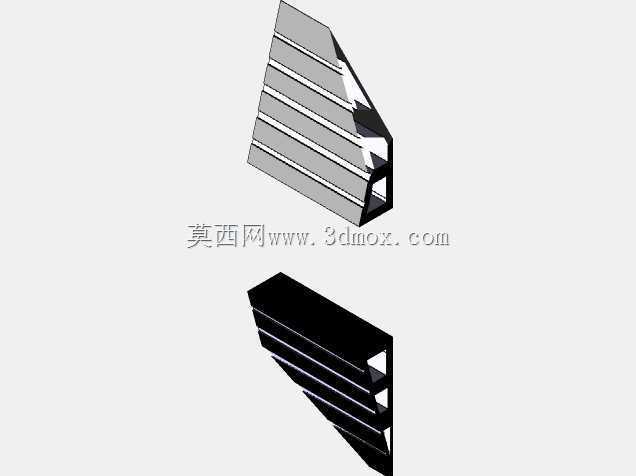

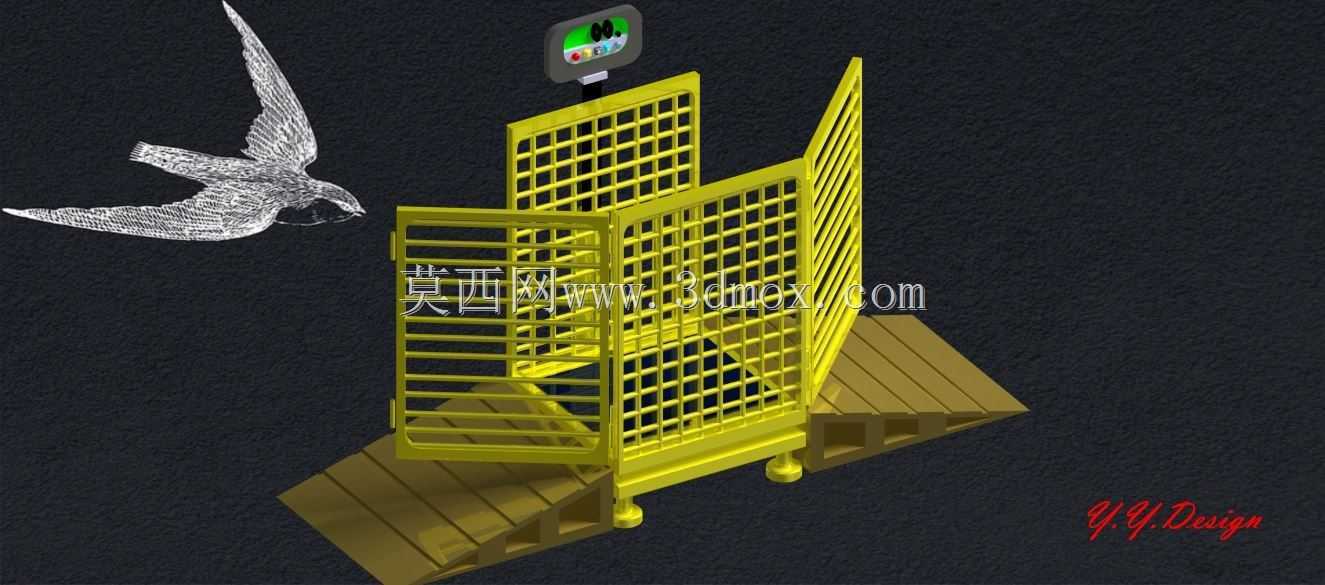

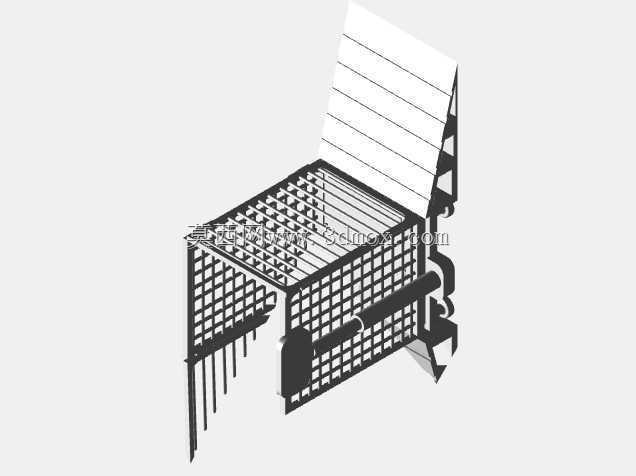

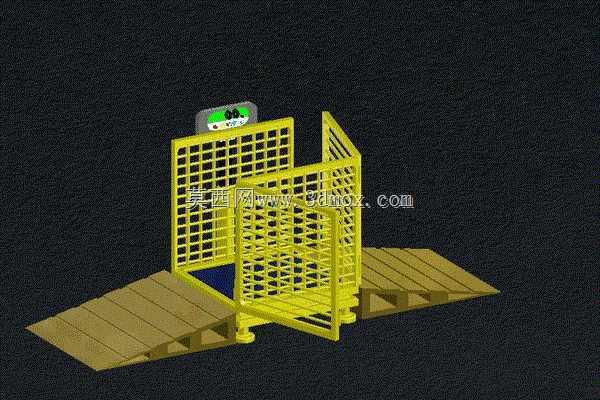

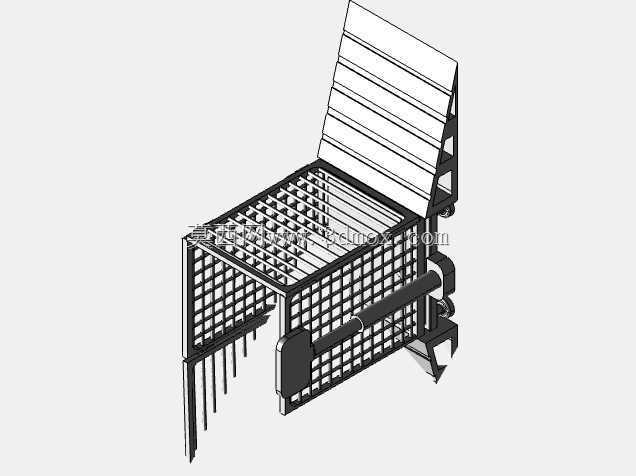

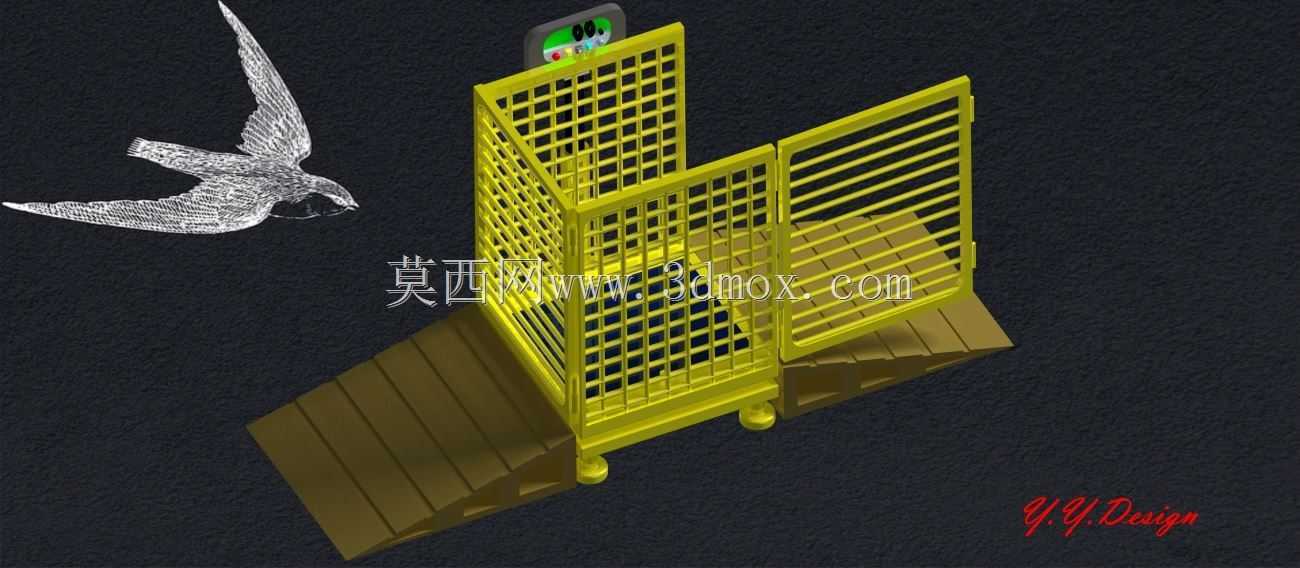

　　从功能特性上拆解，整个笼体采用三面围合+单侧开门的结构，笼身的网格间隙做了针对性优化，间隙宽度控制在8厘米以内，既不会卡羊蹄，也能避免羊只从间隙窜出，网格采用方管焊接框架加钢筋栅格的结构，整体抗冲击性够，羊只在笼内顶撞、窜动的时候不会出现栅格变形的问题。笼门采用上翻式插销锁止结构，开门的时候可以直接搭在笼体顶部，不会占用侧边通道空间，进出笼的通道宽度刚好匹配成年羊的体宽，羊只进入后没有多余的转身空间，能快速站定在称重区域，减少称重等待时间。笼体入口处配置了两段式斜坡导板，导板表面做了防滑凸起纹理，坡度控制在15度以内，羊只上下的时候不会打滑，导板和笼体采用铰接连接，不用的时候可以向上翻折贴在笼门位置，减少整体存放占用的空间。笼体底部预留了标准称重传感器的安装位，四个支撑脚的位置做了加厚处理，安装传感器的时候不需要额外做支架改造，直接匹配市面上常用的悬臂梁称重传感器就行，传感器安装位做了下沉设计，装好传感器后笼体底部离地面高度不超过10厘米，进一步降低羊只进出的台阶高度，减少牲畜的应激反应。

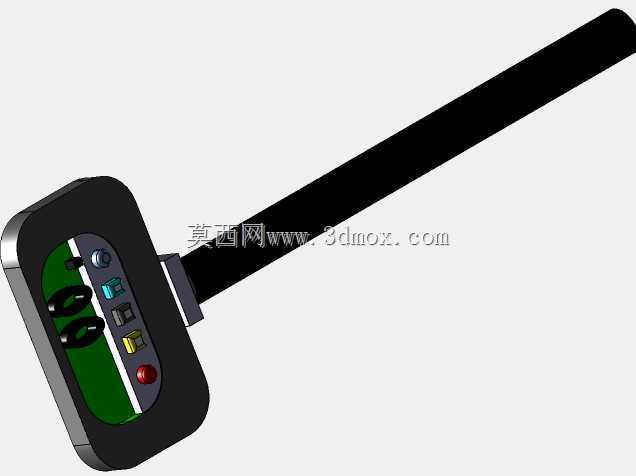

　　设计思路上，一开始做方案的时候也考虑过全封闭板式结构，后来实际调研发现全封闭结构会让羊只产生幽闭恐惧，进笼的时候抗拒性强，反而栅格结构能让羊只看到周边环境，进笼的配合度更高。笼体的主框架采用40x40的方管做主体承重，整体额定载荷按照500公斤设计，完全覆盖成年种羊、短期育肥羊的体重范围，哪怕是多只小羊同时进笼也不会出现框架变形。笼体顶部预留了标识牌、称重仪表的安装支架位，用户可以根据自己的需求选配不同精度的称重仪表，不需要额外在笼体上打孔焊接。整个笼体的安装边界也做了充分考量，整体外形长度控制在1.2米，宽度0.8米，高度1米，加上斜坡展开后的总长度是1.8米，宽度方向不需要额外预留操作空间，侧边留10厘米的间隙就能正常开门，哪怕是小型牧场的窄通道、羊舍的过道里都能放得下。

　　细节结构上，笼体的所有棱角都做了圆弧倒边处理，没有突出的尖锐焊渣、毛刺，避免羊只进出的时候刮伤皮毛，也能减少操作人员磕碰受伤的风险。笼体底部的称重平台做了微倾斜的排水设计，户外使用的时候雨水不会积在平台上，减少锈蚀的概率，延长设备的户外使用寿命。四个支撑脚配置了可调式的脚垫，在不太平整的地面上可以通过调整脚垫高度让笼体保持水平，保证称重数据的准确性，不需要额外垫木板、石块找平。锁止结构采用弹簧插销，开关门的时候单手就能操作，插销的锁止深度有5厘米，羊只在笼内顶撞笼门的时候不会自动脱开，使用过程中的安全性有保障。

　　实际使用的时候，操作人员只需要把笼体放置在平整地面，调整好脚垫水平，接好称重仪表就能投入使用，把羊只从斜坡赶入笼内后，插上笼门插销，等羊只站定后就能读取体重数据，称重完成后拔开插销打开笼门，羊只就能从出口直接走出，整个称重过程只需要十几秒，比传统的人工抓羊称重效率提升三四倍，也能减少人工抓羊过程中对羊只的应激，避免掉膘、外伤的问题。这套结构没有复杂的传动部件，日常维护只需要定期检查插销的磨损情况、焊接点有没有开裂，不需要复杂的保养，哪怕是没有设备维护经验的养殖户也能正常使用。
