带法兰安装座的花键齿轮传动构件

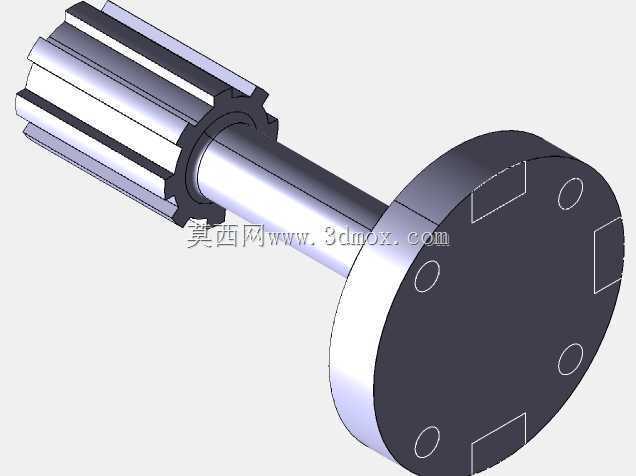

　　这类带法兰安装基座的花键齿轮构件，常应用在需要精准周向传动、同时要求轴向定位可靠的动力传递场景中，比如小型稳压设备的调压传动单元、精密工装夹具的进给传动端，或是小型机电设备的动力输出接驳部位。实际使用中，构件一端的外花键齿段负责和配套的内花键套啮合，传递旋转扭矩，相比普通平键连接，花键结构的齿面接触面积更大，承载均匀性更好，能承受更高的交变载荷，同时对中性优异，在频繁正反转的传动工况下，不会出现平键连接常见的键侧磨损、轴毂偏摆问题。另一端的圆形法兰盘是整个构件的安装定位基准，法兰端面上均匀分布的多个通孔，用于穿装紧固螺栓，将整个构件固定在设备的基座墙板上，法兰盘上加工的两个对称矩形槽，是装配时的周向防转定位结构，

　　安装时对准基座上的定位凸块即可快速完成周向对位，避免螺栓承受额外的剪切力，提升安装后的结构稳定性。中间的光轴段是构件的回转支撑部位，装配时会穿过基座墙板的安装孔，和孔内的衬套或是滚动轴承配合，为整个回转构件提供径向支撑，光轴段的直径公差、圆柱度都需要严格控制，才能保证回转时的同轴度，减少运转过程中的径向跳动，降低传动噪音和支撑部位的磨损。设计这类构件时，首先要根据传动端需要传递的额定扭矩，计算花键齿的模数、齿数和有效啮合长度，确保齿面接触强度和齿根弯曲强度满足工况载荷要求，避免过载时出现断齿、齿面压溃的问题；其次要根据安装空间的边界尺寸，确定法兰盘的外径、安装孔的中心距和孔径，保证法兰能完全贴合安装基座的接触面，

　　不会和周边的其他零部件产生运动干涉；光轴段的长度需要匹配基座墙板的厚度、轴承的宽度以及装配预留的间隙，避免轴段过长导致构件轴向窜动，或是过短导致轴承无法完全就位。花键齿的齿向误差、齿形误差需要控制在合理公差范围内，保证和配套内花键啮合时的滑动顺畅性，若是固定啮合的传动场景，可适当收紧配合公差，提升传动刚性，若是需要轴向滑移的换挡类场景，则要适当放大配合间隙，保证滑移时无卡滞。法兰端面和光轴轴线的垂直度是关键形位公差，若垂直度超差，会导致构件安装后出现轴线偏斜，回转时产生周期性的径向跳动，不仅会加剧轴承的偏磨，还会导致花键啮合时出现偏载，加速齿面的不均匀磨损，严重时甚至会在运转过程中出现螺栓松动、构件震颤的问题。

　　法兰上的安装孔位置度需要和基座安装孔的位置度匹配，避免装配时出现螺栓无法穿入的问题，定位槽的宽度和深度公差也要和基座凸块的尺寸适配，保证装配后无多余周向间隙。实际建模过程中，花键齿的生成需要严格遵循渐开线齿廓的参数方程，保证齿形的准确性，不能用简化的直线齿形替代，否则会导致实际加工后啮合干涉，无法正常装配；法兰端的倒角、光轴段的过渡圆角都需要按照工艺要求设计，避免热处理和加工过程中出现应力集中，提升构件的疲劳强度。这类构件在装配时，通常会在光轴和轴承配合的部位涂抹少量润滑脂，花键啮合部位涂抹润滑脂减少齿面磨损，法兰和基座的贴合面可根据密封需求加装密封垫片，避免设备内部的润滑油泄漏或是外部粉尘进入传动腔。在日常运维中，需要定期检查法兰螺栓的紧固力矩，避免长期交变载荷下螺栓松动，同时检查花键齿面的磨损情况，当齿面磨损量超过设计阈值时及时更换构件，避免出现传动失效导致设备故障。
