农业机械差速器从动螺旋锥齿轮结构

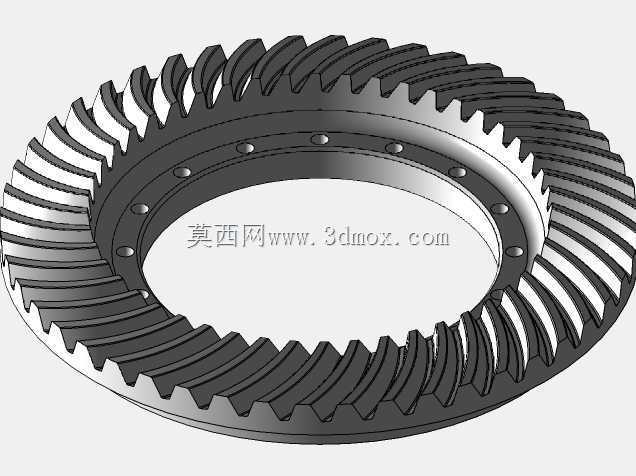

　　在农用动力机械的传动系统布局中，差速器端的从动螺旋锥齿轮是衔接主减速与轮端动力输出的核心承载部件，这类齿轮的设计精度直接决定了农机在泥泞、坡地等非铺装作业场景下的动力传递稳定性与转向顺滑度。不同于乘用车辆的差速器齿轮设计，农用机型的齿轮需要承受更大的冲击载荷——田间作业时轮胎频繁遭遇石块、作物根茬的卡滞，瞬间冲击扭矩往往是额定工况的3-4倍，因此在齿形参数设计阶段，就需要优先考量齿根弯曲疲劳强度，而非单纯追求啮合平顺性。从结构形态来看，该齿轮为盘式螺旋锥齿结构，齿圈沿盘体外缘呈螺旋状排布，螺旋角的选取兼顾了啮合重合度与轴向力平衡，齿面的弧形走向能够保证啮合过程中至少有2-3个齿同时参与承载，避免单齿受载过大出现崩齿问题。

　　齿轮内圈设置有均匀分布的螺栓安装孔，用于与差速器壳体实现刚性连接，安装孔的位置度公差需要严格控制在0.02mm以内，否则装配后会出现齿面啮合偏载，运行时产生异常噪音并加速齿面磨损。设计过程中，齿形的修形是关键环节，农用机械的运行转速普遍不高，但载荷波动大，因此齿向修形量需要比车用齿轮放大15%左右，抵消壳体受力变形带来的啮合错位，同时齿顶修缘需要控制在合理范围，避免修缘过大降低齿面接触面积，反而加剧齿面压溃风险。从安装边界来看，该齿轮的内孔直径需要与差速器壳体的定位轴颈实现过渡配合，配合公差选取H7/k6，既保证装配时的定位精度，也方便后期维护拆卸；齿圈的外径尺寸需要匹配主减速腔的内部空间，预留至少5mm的间隙，

　　避免齿轮运转时因热胀出现擦碰壳体的问题。在实际作业场景中，这类齿轮主要应用于中小型农用拖拉机的前驱动桥差速器，配套对应的主动小锥齿轮实现动力的直角换向传递，同时允许两侧驱动轮以不同转速转动，保证农机转向时轮胎不会出现滑磨，降低田间转向的操作阻力，也减少轮胎在松软耕地的磨损。需要注意的是，该齿轮仅为差速器从动端部件，需要匹配对应参数的主动小齿轮才能组成完整的主减速啮合副，单独使用无法实现动力传递功能。建模过程中，螺旋齿的生成需要严格按照格里森齿制的参数方程构建，齿面的曲率变化需要连续无突变，保证后续有限元分析时应力计算的准确性，安装孔的沉台深度需要与螺栓头的高度匹配，避免螺栓装配后突出端面干涉其他部件。齿根的过渡圆角需要严格按照R1.

　　2-R1.5的范围设计，圆角过小会造成应力集中，大幅降低齿轮的冲击承载能力，圆角过大则会减小齿根的有效承载厚度，反而降低结构强度。在实际选型匹配时，需要确认齿轮的齿数比与整机的减速比要求匹配，螺旋方向需要与主动齿轮的螺旋方向对应，保证啮合时产生的轴向力能够将齿轮向壳体定位面推紧，避免运转时出现轴向窜动。这类齿轮的材料通常选用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持在HRC33-48，既保证齿面的耐磨性能，也让芯部具备足够的韧性吸收冲击载荷。建模时需要预留热处理后的变形补偿量，齿厚方向预留0.1-0.15mm的磨齿余量，保证后续机加工后能够达到设计的齿厚公差要求。
