带法兰接口三通式铸造管路连接件

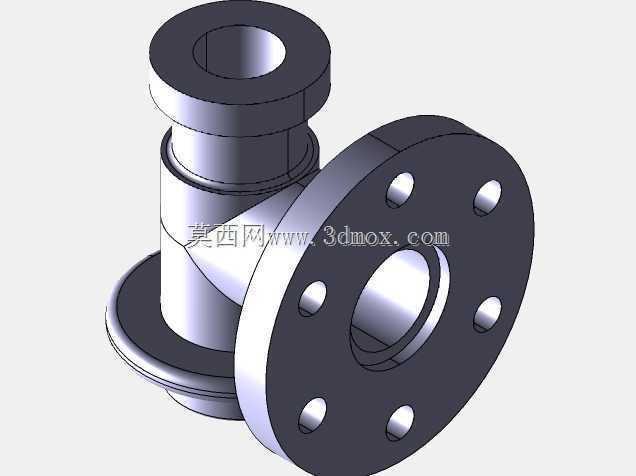

　　在工业流体输送管网、工艺管线接驳的实际作业场景里，这类带法兰接口的三通式铸造连接件是管路系统里实现介质分流、合流的核心基础部件，常见于化工流体输送、市政给排水、工业循环水系统、低压气体输送管线的节点位置，用来完成垂直方向与水平方向管线的连通，不需要额外加工异形焊接接头，就能实现两个垂直走向管路的介质导通，大幅降低现场管线布设的焊接工作量与安装难度。从结构设计逻辑来看，这个部件采用一体铸造成型的主体结构，主体为垂直贯通的主管路，侧方呈90度引出水平支管，支管端部采用标准凸面法兰结构，法兰端面上均匀分布6个螺栓过孔，安装时可通过螺栓与对应管径的带法兰管路、阀门或者设备接口实现刚性密封连接，法兰端面预留的密封面可适配橡胶垫片、

　　金属缠绕垫片等不同密封件，满足不同压力等级、不同介质属性的管路密封需求。垂直主管路的上下两端都设计了带凸缘的插接式接口结构，接口外径与常规同规格管路的承插尺寸匹配，现场安装时既可以采用承插焊接的方式固定，也可以搭配卡箍组件实现快装式连接，适配不同安装场景的作业需求。从安装边界的尺寸控制来看，设计时优先保证法兰端的螺栓孔中心圆直径符合对应公称通径的管路法兰标准，避免现场安装时出现螺栓孔对位偏差的问题；垂直主管路的总高度控制在常规管线安装的操作空间范围内，不会因为部件高度过高导致管线排布时出现与周边设备、桥架的干涉问题；侧方法兰的伸出长度经过优化，既保证法兰螺栓安装时有足够的扳手操作空间，又不会因为伸出过长增加管路系统的整体占用空间，

　　在狭窄的管廊、设备夹层里安装时也能顺利完成对位锁紧。在结构强度设计层面，主体的壁厚按照低压管路的承压标准计算，三通相贯线位置做了圆弧过渡加厚处理，避免介质长期冲刷或者管路应力集中导致的相贯线位置开裂问题，铸造后经过时效处理消除内应力，降低后续使用过程中因为应力释放导致的部件变形、密封面泄漏风险。部件的所有流通内壁都做了平滑过渡处理，没有突兀的台阶或者锐角结构，减少介质在三通位置的流动阻力，也避免介质中的固体杂质在转角位置沉积堵塞，尤其适合输送带有少量固体颗粒的流体介质时使用。从实际选型适配的角度，这类三通连接件的法兰接口可匹配不同压力等级的标准法兰，承插端可适配金属管材、塑料管材等不同材质的管线，在老旧管线改造、新管线布设作业中，不需要定制特殊接头，直接选用对应通径的该类部件就能完成节点接驳，大幅缩短管线施工的周期，也降低后期管线维护时的备件储备难度，维护过程中只需要拆解法兰连接位置就能完成节点的检修或者更换，不需要切割整段管线。
