交流稳压器传动用滑轮结构设计

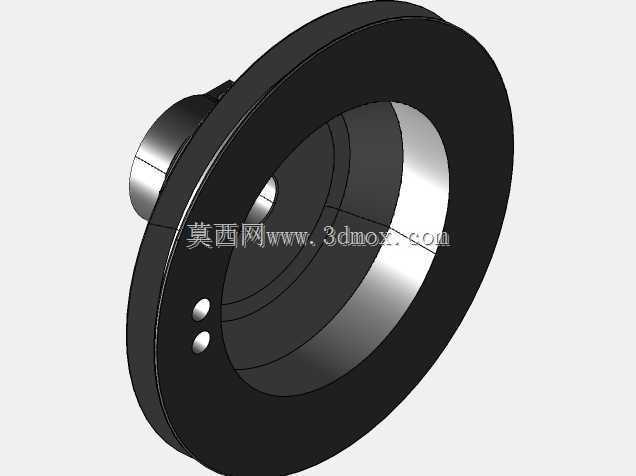

　　在交流稳压器的内部传动链路里，这类滑轮承担着调压机构的动力传递与运动导向作用，是保障碳刷平稳沿绕组柱面滑动、实现输出电压精准调节的关键基础零件。日常运维拆解稳压器传动组件时能发现，这类滑轮的安装位通常布置在调压传动带的转向节点处，既要承受传动带张紧带来的径向载荷，也要抵消碳刷移动过程中产生的小幅轴向窜动，因此结构设计上不能照搬通用起重滑轮的参数逻辑，必须匹配稳压器内部狭小的安装空间与低载荷、高平顺性的运行需求。从结构细节来看，轮体采用单轮缘带同轴安装凸台的构型，轮缘内侧的弧面槽型完全适配稳压器内部专用的扁平传动带，槽面粗糙度控制在合理区间，既不会因过于光滑导致传动打滑，也不会因粗糙度过高加速传动带磨损；

　　轮体中心的安装孔与凸台采用同轴度公差约束，装配时凸台嵌入安装支架的定位沉孔内，无需额外加装定位套就能保证轮体转动时的径向跳动量控制在稳压器传动允许的范围内，避免传动带运行时出现跑偏、掉带的问题。设计阶段首先要匹配稳压器传动机构的安装边界，轮体的最大外径不能超出支架预留的转动空间，否则会与周边的绕组支架、调压电机壳体发生运动干涉；安装凸台的伸出长度要严格匹配支架板材的厚度，保证装配后轮体端面与支架之间预留0.2-0.3mm的间隙，既不会因间隙过大导致轮体轴向窜动，也不会因间隙过小出现转动卡滞。轮体的壁厚设计经过载荷校核，稳压器传动过程中滑轮承受的张紧力通常不超过30N，因此轮辐区域无需做额外的加强筋结构，

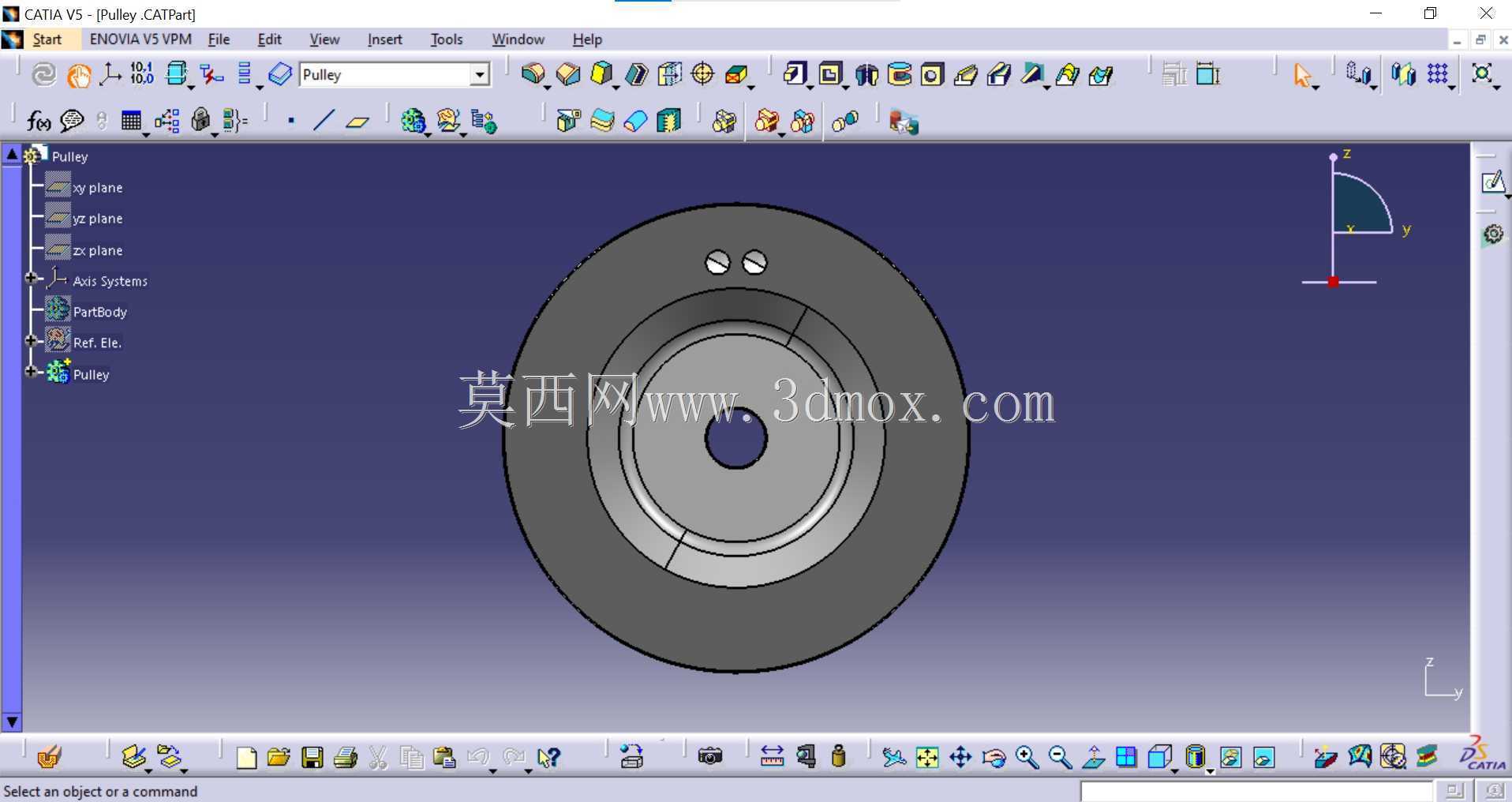

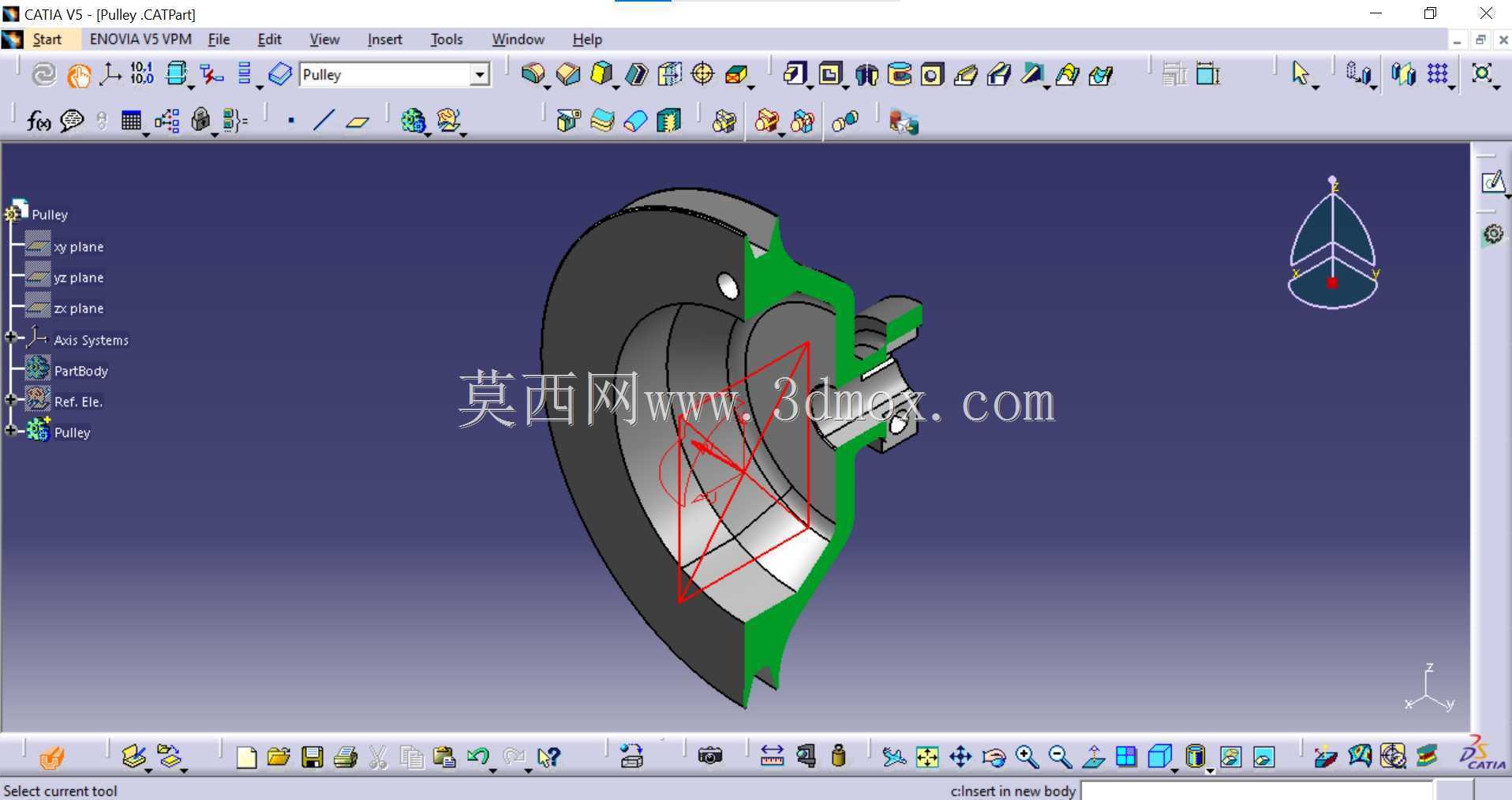

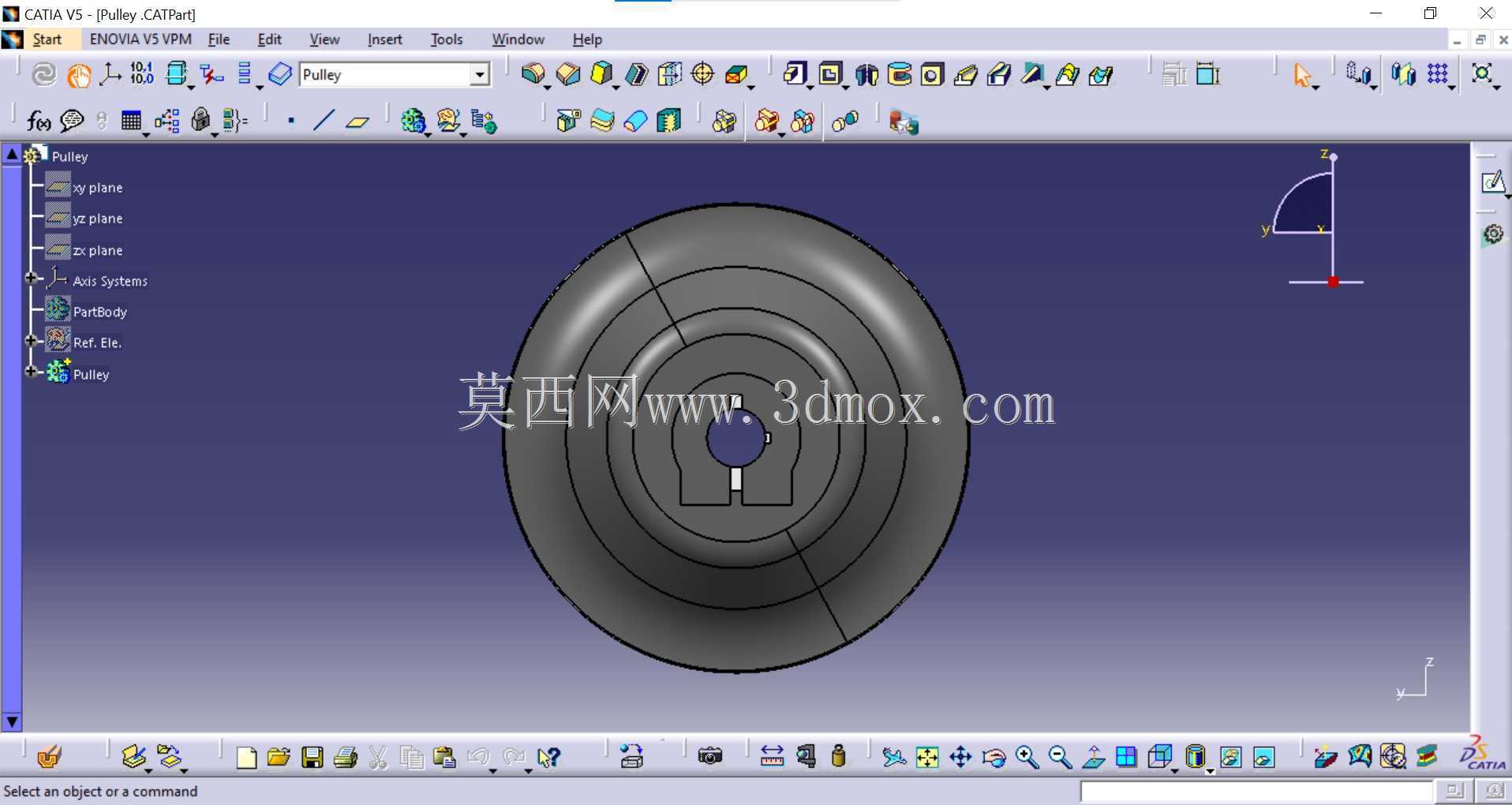

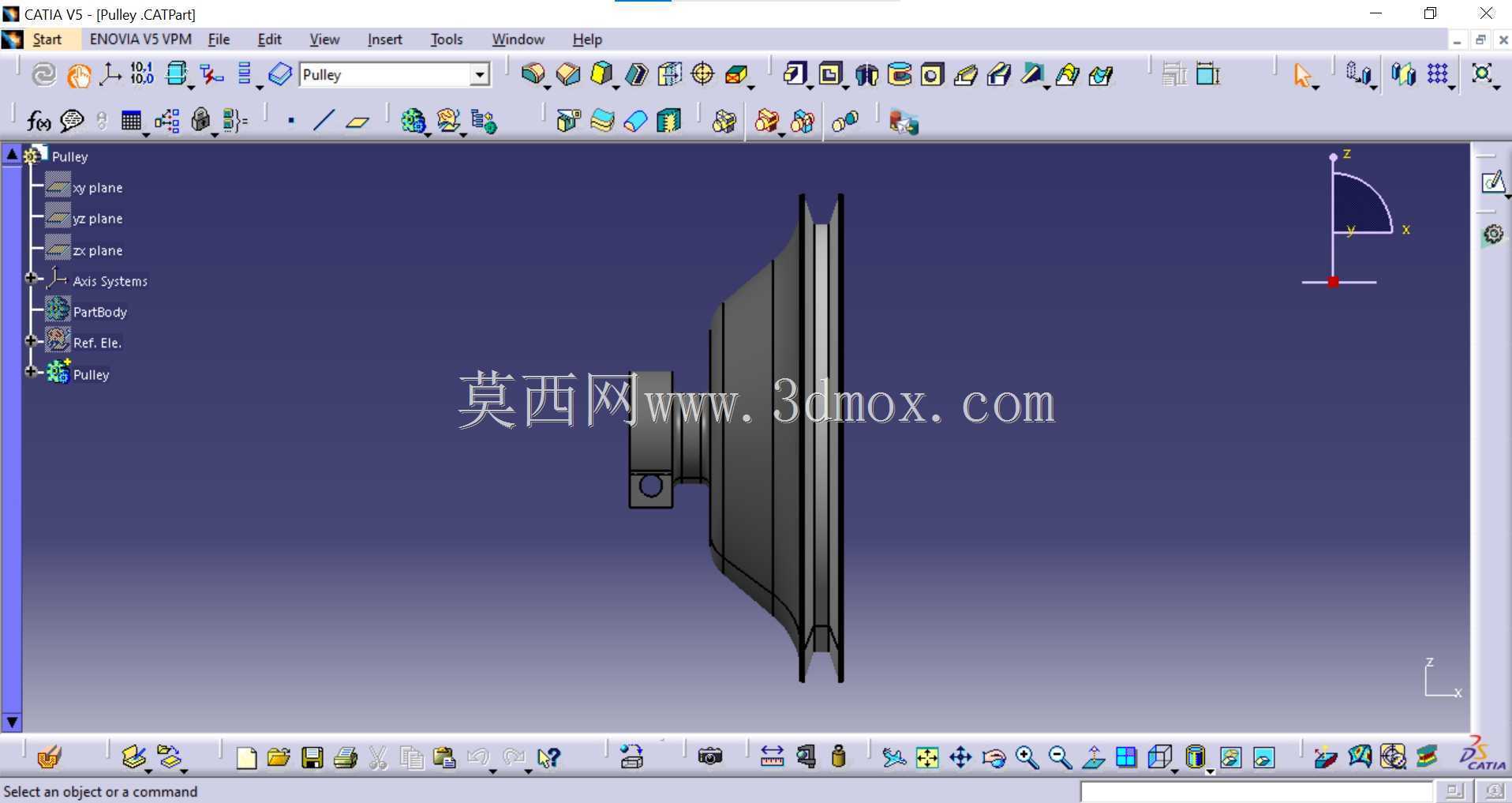

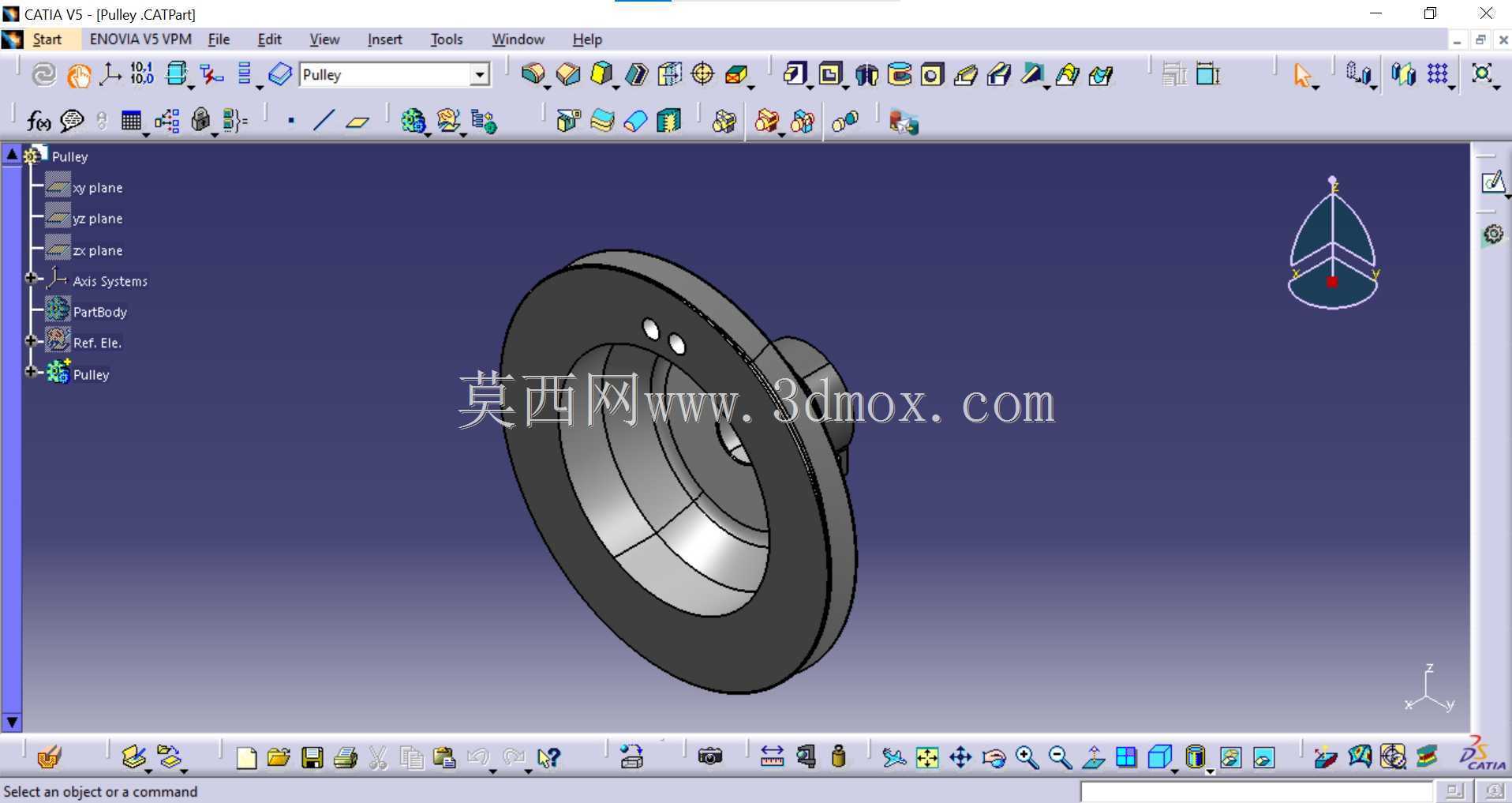

　　采用等厚轮盘构型就能满足强度要求，同时还能降低零件转动惯量，减少调压电机启动时的负载冲击。实际应用中，这类滑轮的运行转速极低，仅在电压调节动作时随传动带转动，因此不需要配套密封轴承结构，中心孔直接采用自润滑材质匹配安装轴即可，或者在孔内压入铜质衬套，就能满足全生命周期的耐磨需求，大幅降低零件的加工与装配成本。建模过程中需要重点关注轮槽的截面尺寸，槽底的圆弧半径要比传动带的厚度大0.1mm左右，保证传动带与槽面的接触面积维持在合理范围，两侧轮缘的高度要高出传动带厚度1.5mm以上，防止传动带在换向受力时从槽内脱出；安装凸台上的两个定位小孔位置要与支架上的安装孔完全对应，孔位公差控制在±0.05mm以内，

　　避免装配时出现孔位错位无法紧固的问题。从安装适配性来看，这类滑轮的轴向总长度控制在极小的尺寸范围内，刚好适配稳压器内部紧凑的排布空间，不会挤占周边电气元件的安装位置；轮体的边缘全部做了倒圆角处理，没有尖锐毛刺，既避免装配时划伤操作人员，也防止长期运行中尖锐棱边割损传动带。在稳压器的实际运行场景里，滑轮的转动平顺性直接影响调压动作的稳定性，如果轮体同轴度超差或者槽型加工不合格，会导致传动带运行卡顿，碳刷移动速度不均，进而出现输出电压调节滞后、调压精度超差的问题，严重时还会因碳刷停留位置不对导致绕组局部过热，因此这类看似简单的传动零件，其尺寸精度与结构合理性直接关系到整台稳压器的运行可靠性。设计时还要考虑零件的加工工艺性，轮体的所有回转面都可以通过一次车装加工完成，减少二次装夹带来的形位公差误差，凸台上的安装孔可以通过钻模一次性加工完成，不需要复杂的工装夹具，适合批量生产加工，能有效控制零件的制造成本，匹配交流稳压器这类量产电气设备的成本控制要求。
