农用齿轮传动拖拉机结构设计

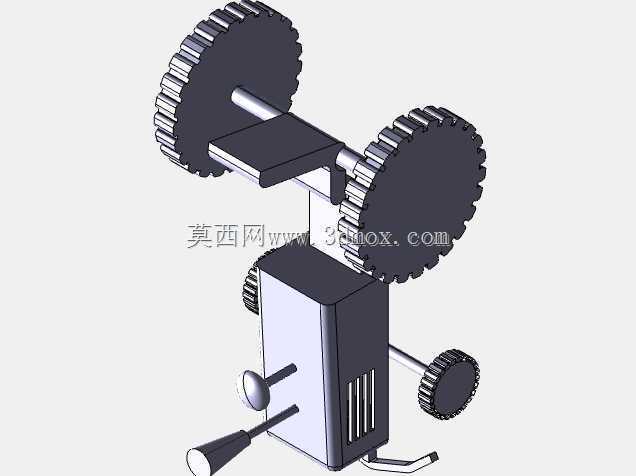

　　这款农用拖拉机的三维结构设计，核心围绕丘陵山地小块耕地、果园行间作业的实际工况展开，区别于大马力连片作业的重型拖拉机，整体结构做了紧凑化处理，适配非标准化农田的通行与作业需求。从传动结构来看，采用外露式圆柱直齿轮组作为核心动力传递路径，大直径驱动齿轮直接与行走轮轴刚性连接，省去了复杂的行星减速结构，一方面降低了丘陵地带作业时泥土、秸秆缠绕卡滞的风险，另一方面也方便农户在田间作业时快速排查传动故障，无需拆解复杂的密封箱体。

　　设计阶段优先考虑了田间作业的通过性边界，整机横向宽度控制在1.2米以内，能够顺利进入行距1.5米的成年果园行间，完成中耕、施肥、短途转运等作业；纵向长度不含后悬挂结构时控制在1.8米，地头转向半径可压缩至2米以内，适配面积不足1亩的零散地块调头需求。机身主体采用框架式方钢结构作为承载基体，上部的齿轮安装支座与下部的动力舱壳体一体化设计，减少了分体装配带来的连接松动隐患，动力舱侧面预留的竖向格栅结构，既能够满足单缸柴油机工作时的散热需求，也能阻挡田间飞溅的泥块直接击打动力部件。

　　操作机构的布置完全贴合田间作业的操作习惯，侧面伸出的操纵杆分别对应离合、制动与动力输出控制，操纵行程控制在15度以内，操作人员在步行跟随作业时无需大幅度摆臂即可完成操作，降低长时间作业的疲劳感；前部伸出的牵引连接座采用标准化销孔设计，可直接挂载小型犁具、播种器、喷雾泵等常规农机具，无需额外制作转接连接件。行走轮的齿轮结构做了齿形优化，齿顶做了圆弧过渡处理，在泥泞地块行走时能够有效切入土层增加抓地力，同时不会因为齿形过于尖锐在硬化路面行走时造成过度磨损，兼顾田间作业与短途道路通行的需求。

　　从结构强度校核的角度来看，核心传动齿轮的模数选取了4模，齿面硬度按照HB220-250的调质处理标准设计，能够承受单缸12马力柴油机输出的最大扭矩，在满载1吨货物转运的工况下，齿轮接触应力与弯曲应力均留有1.8倍以上的安全系数，避免田间重载作业时出现断齿故障。机身下部的离地间隙设置为280mm，能够顺利通过高度200mm以内的田埂、作物根茬，不会出现底盘刮蹭地块的情况；动力舱上部预留的平台结构，可临时放置作业工具、农资物料，无需额外加装储物托架。

　　整个结构没有采用冗余的装饰性设计，所有外露部件均具备实际功能：齿轮组上方的平板结构可作为简易检修工作台，田间临时调整传动间隙时可直接放置工具与拆卸的零部件；侧面伸出的小直径齿轮为动力输出接口，可直接连接皮带轮驱动后置作业机具，省去了额外的动力输出轴结构，进一步压缩了整机的制造成本与维护难度。针对田间作业的粉尘环境，所有转动连接部位均设计了简易防尘挡圈，能够阻挡大部分粗颗粒粉尘进入转动副，延长润滑维护周期，适配农村地区缺乏专业维护条件的使用场景。
