草坪割草机三点液压悬挂连接装置

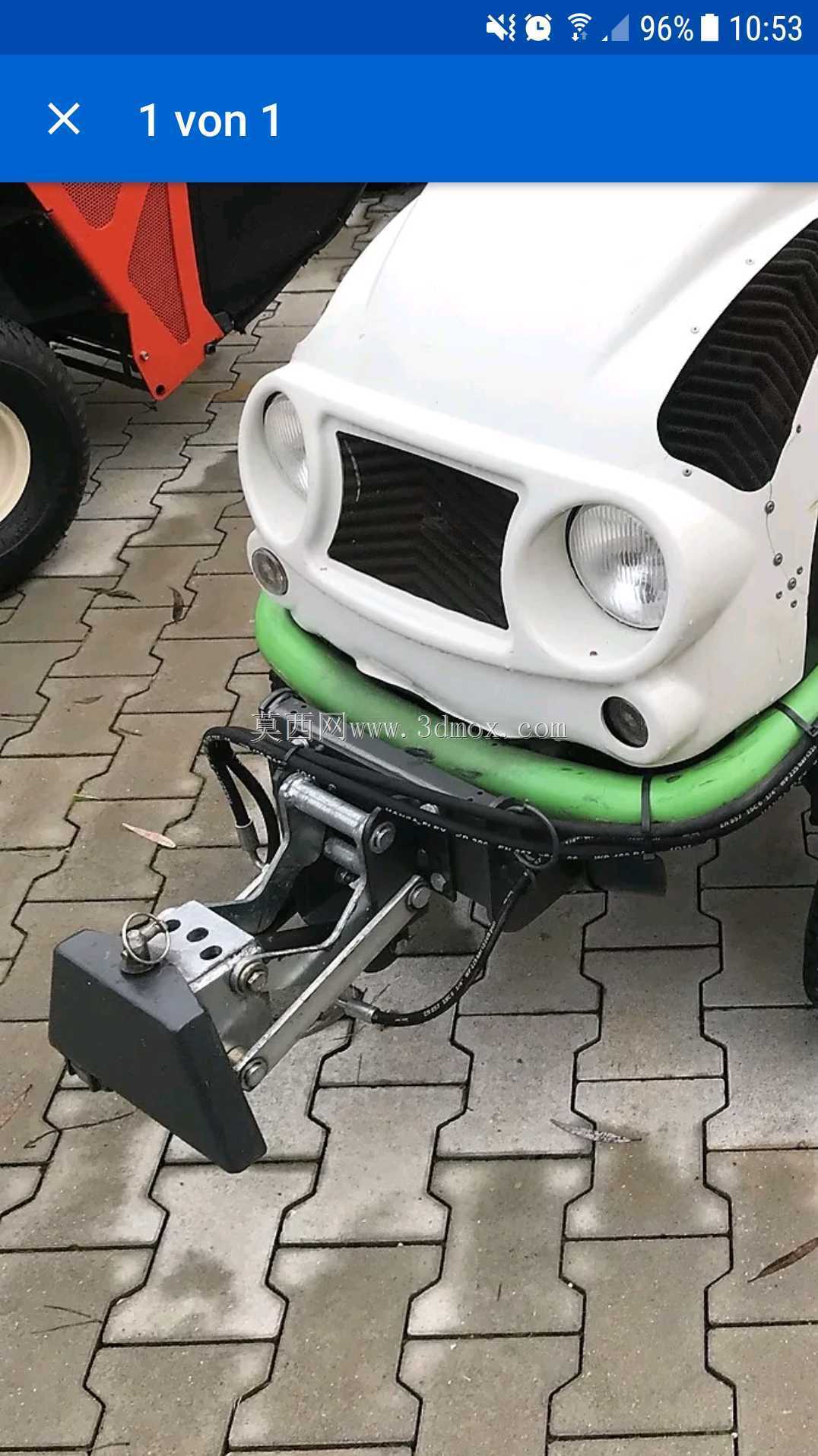

　　园林养护作业中，乘用式割草设备的属具快换一直是影响作业效率的核心环节，这套三点挂接结构正是针对乘用割草平台的属具挂载需求开发，核心适配Etesia MVEHH 100E型乘用割草机，同时预留了通用安装接口，可通过少量尺寸调整适配多数同马力段的轮式拖拉机、乘式割草设备的前端挂载位。从实际作业场景来看，园林作业中割草机往往需要切换割台、推雪板、梳草耙等多种属具，传统的螺栓固定式挂接需要多人配合拆装，单属具更换耗时往往超过二十分钟，遇到场地内有零散障碍物需要临时切换作业功能时，拆装耗时会严重挤占有效作业时间，这套挂接结构采用三点定位配合液压锁紧的设计思路，能够在单人操作下两分钟内完成属具的拆装锁紧，大幅降低属具切换的时间成本。结构设计上，

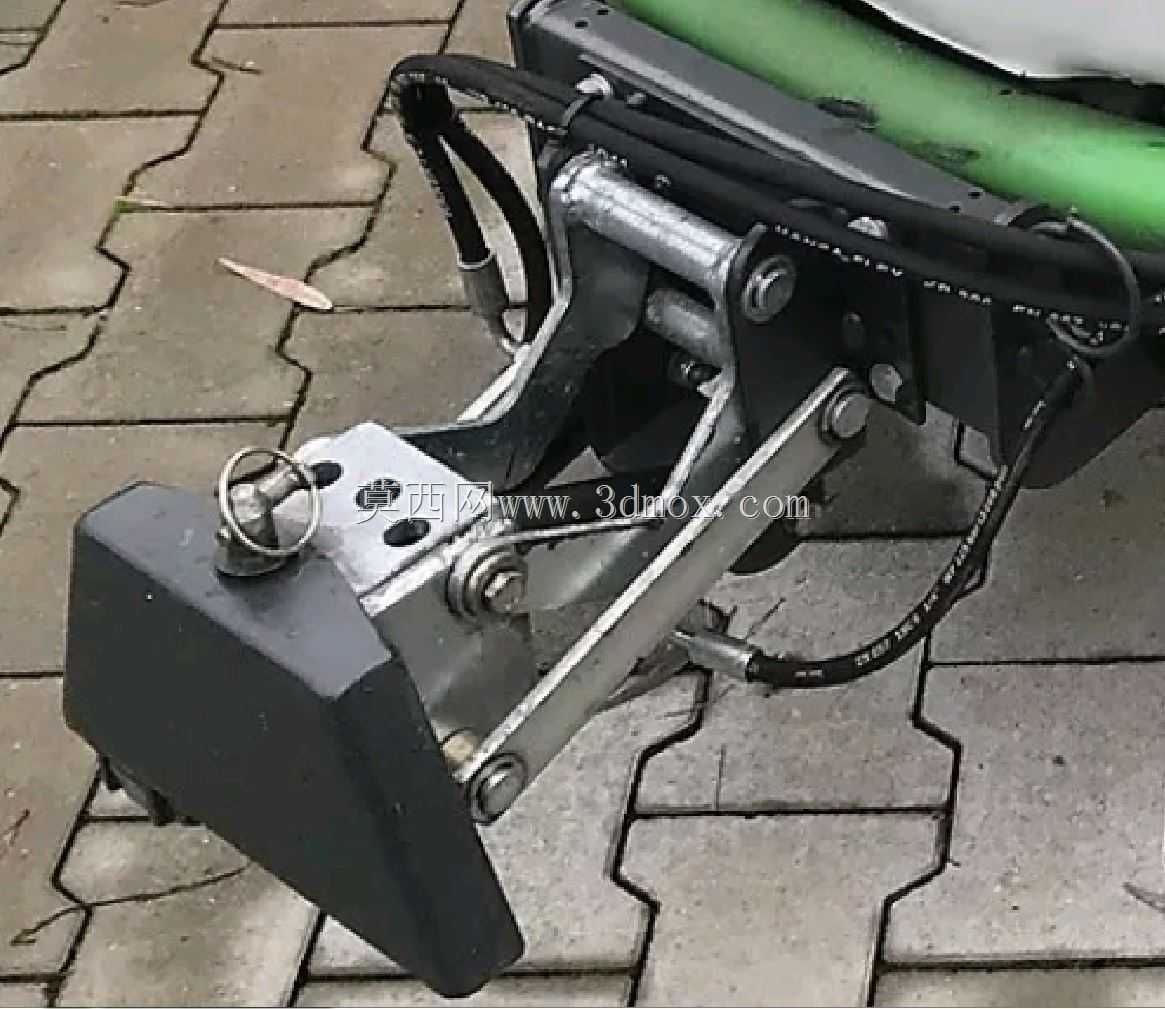

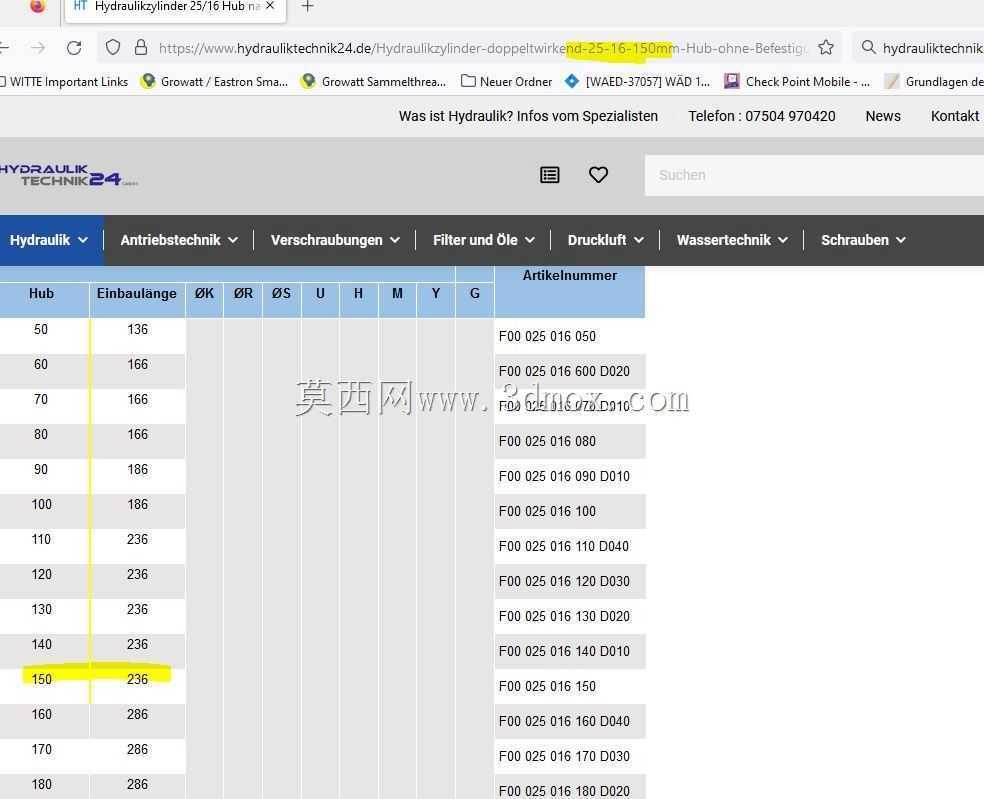

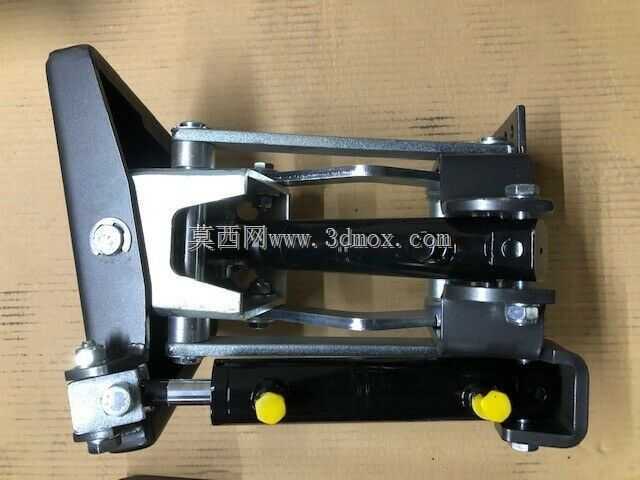

　　这套挂接采用了上单点、下两点的经典三点悬挂布局，上挂接点设置了快锁插销结构，插销带防脱弹簧卡环，避免作业过程中因设备振动导致插销脱出；下两个挂接点配合液压油缸的伸缩行程，实现挂接位的角度微调与锁紧，油缸选用150mm行程的双作用液压油缸，直接借用割草机本身已有的液压动力输出回路，不需要额外增设液压泵与控制阀组，仅需要在原有液压管路上预留三通接口即可完成动力接入，大幅降低改装成本。安装边界方面，整套挂接结构的安装基准面贴合割草机前端的原有安装法兰位，不需要对设备本体进行切割、焊接等破坏性改装，所有安装孔位均对应设备原有预留的螺纹孔，安装时仅需要将挂接支架对位后拧入原有螺栓即可完成固定；挂接结构的横向宽度控制在380mm以内，

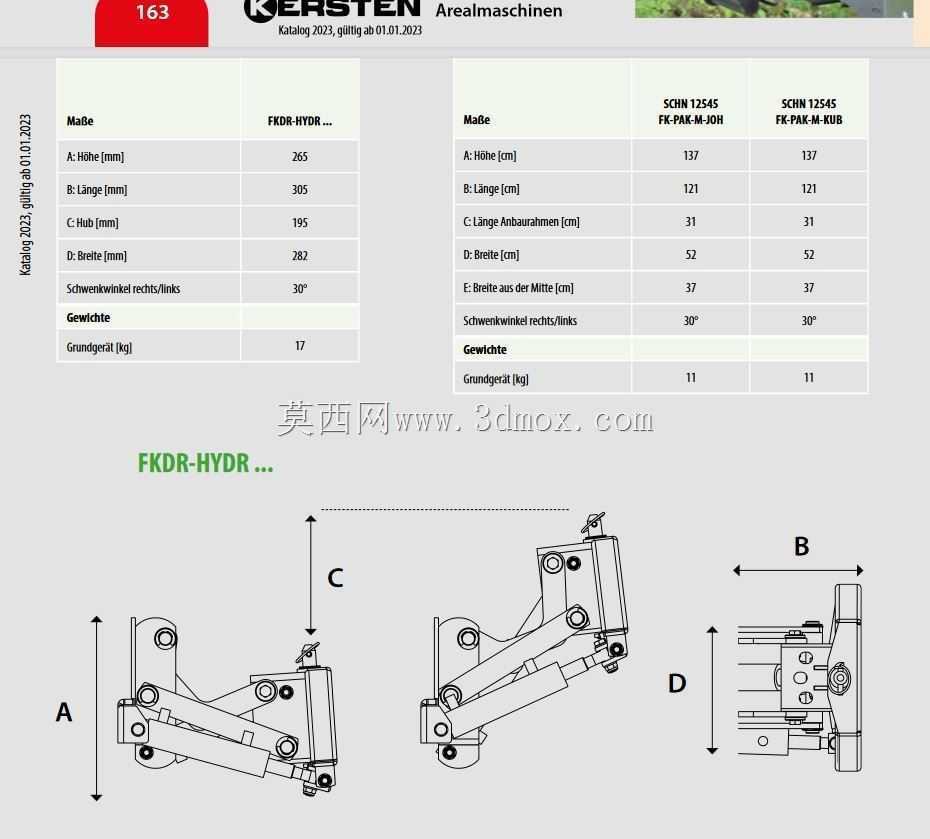

　　纵向伸出长度不超过260mm，不会超出割草机本身的机身宽度，也不会影响设备的最小转弯半径，作业过程中不会出现挂接结构剐蹭地面、碰撞路沿石的问题。功能特性上，这套挂接除了基础的挂载锁紧功能外，还可以通过液压油缸的伸缩实现挂载属具的角度倾斜调整，比如挂载割台时可以根据地形起伏微调割台的俯仰角度，避免割台剐蹭地面造成 turf 损伤，挂载推雪板时可以调整推雪板的接地角度，提升除雪作业的贴合度；挂接结构的所有铰接点均采用带油嘴的衬套结构，日常保养时仅需要定期注入润滑脂即可，不需要频繁拆解更换易损件，金属结构件全部采用Q235钢板焊接后做喷塑防锈处理，能够适应园林作业中潮湿、多草屑、多泥沙的恶劣工况，焊接位置全部做了坡口满焊处理，

　　关键受力位置增设了加强筋，额定挂载载荷达到120kg，完全覆盖常规园林作业属具的重量需求。设计过程中特意规避了复杂的异形结构，所有板材均采用常规厚度的冷轧钢板切割成型，轴类零件全部采用标准圆料加工，不需要开模定制特殊零件，普通机加工车间即可完成整套结构的加工制作，建模过程中所有铰接点的运动间隙都做了0.5mm的预留，避免加工误差导致装配后出现运动卡滞，液压管路的走线路径全部沿结构件的内侧布置，用管卡固定，避免作业过程中管路被枝条、草屑剐蹭破损，快插接口全部设置在靠近设备本体的一侧，拆装属具时不需要反复插拔液压管路，仅需要操作控制阀即可完成属具的锁紧与释放。从实际使用的角度来看，这套挂接结构解决了小型乘用割草设备属具切换效率低的痛点，相比市面上常见的简易挂接架，液压驱动的锁紧与角度调整功能大幅降低了操作人员的劳动强度，不需要使用工具手动拧动锁紧螺栓，仅需要操作液压手柄即可完成所有挂接动作，同时三点式的定位结构能够保证属具安装后的同轴度，避免属具安装偏斜导致作业轨迹偏移、设备偏磨等问题。
