食品乳品用双层夹套搅拌罐结构设计

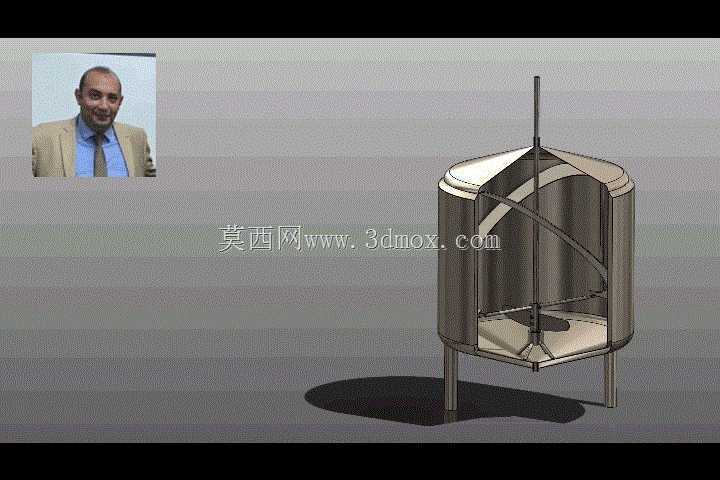

　　这套搅拌结构针对食品与乳制品行业的物料混合工况开发，核心适配带夹套温控的立式罐体安装场景，可覆盖流体、半流体以及含少量固相颗粒的乳品配料、食品酱料混合工序，夹套层可通冷热媒实现物料的升温、降温或恒温保温，配合内部搅拌组件完成均质、混合、防沉淀的工艺需求。从结构设计逻辑来看，罐体采用立式支腿支撑结构，三个支腿沿罐底圆周均布，预留了足够的底部出料操作空间，支腿与罐底采用焊接连接，支撑面做了平切处理保证放置稳定性，安装时需保证支腿支撑面的平面度公差不超过2mm，避免罐体倾斜导致搅拌轴偏磨。罐体本体为双层夹套结构，内层筒体直接接触物料，采用SS316L板材卷制焊接，所有与物料接触的焊缝都做了圆弧打磨处理，无卫生死角，满足食品行业的清洁要求；

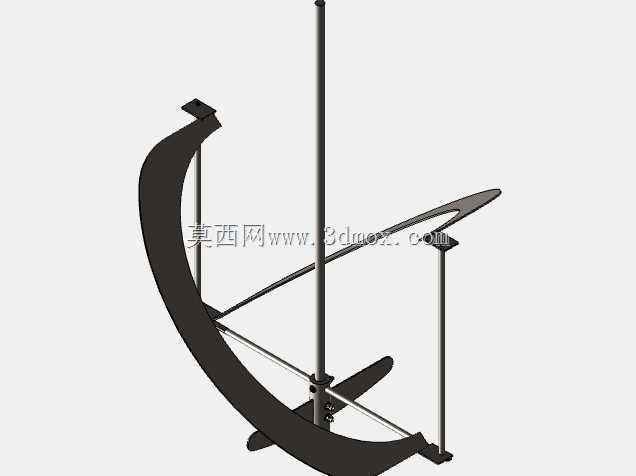

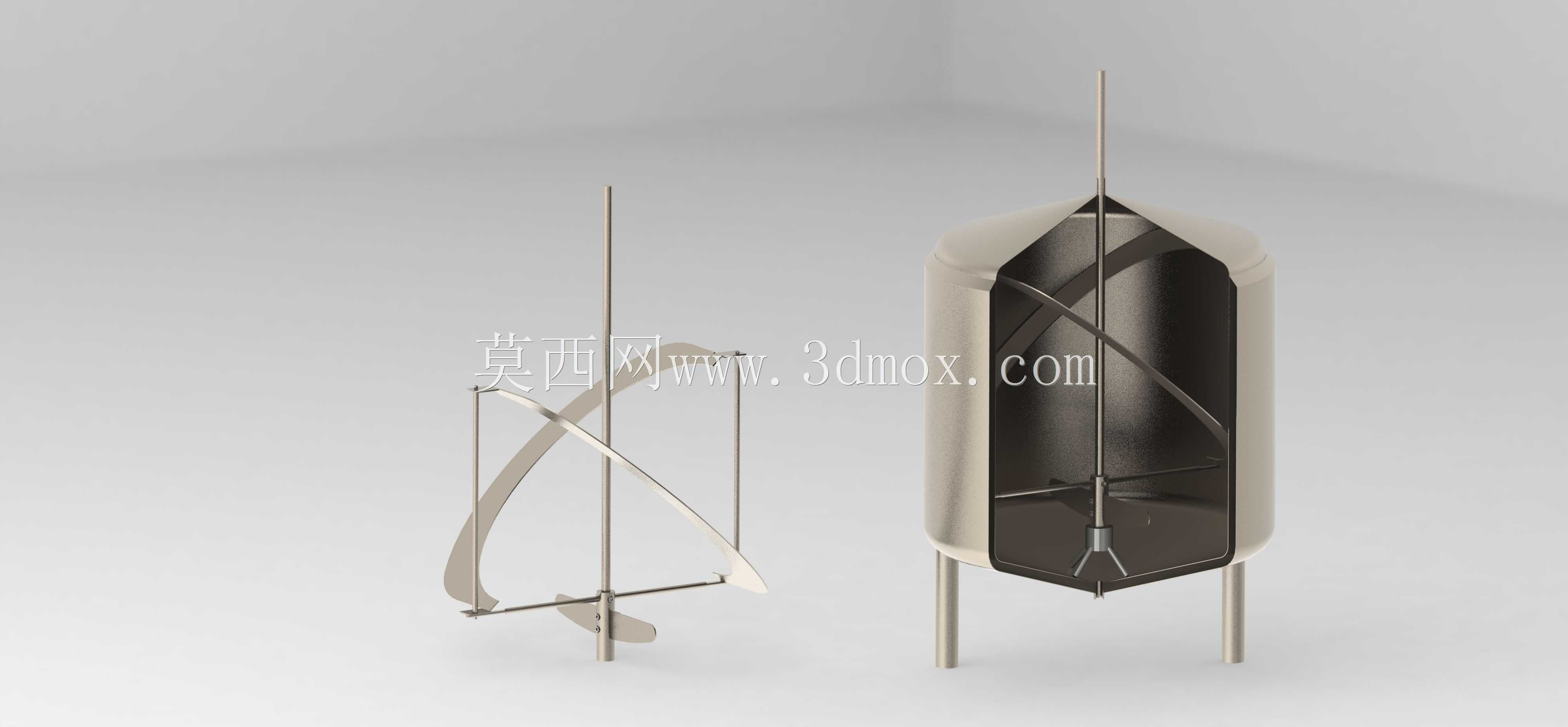

　　外层夹套与内层筒体之间形成密闭腔体，用于流通温控介质，夹套层的进出口可根据现场管路布局设置在筒体侧下方，设计时预留了标准法兰连接边界，方便与厂区冷热媒管路对接。内部搅拌组件采用螺带式结合底桨的组合结构，主轴沿罐体竖直中心线安装，上端伸出罐顶预留了与减速电机输出轴连接的轴头，轴头处设计了标准键槽与轴肩定位结构，安装时需保证搅拌轴的径向跳动量不超过0.5mm/m，避免运转时刮碰罐体内壁。螺带叶片沿主轴螺旋布置，外缘与罐体内壁的间隙控制在3-5mm，既可以避免刮蹭内壁，又能带动近壁处的物料流动，减少壁面物料粘黏、结焦的问题，尤其适配夹套加热或冷却时的壁面物料换热需求，避免局部物料过热变质或降温不均。底部设置的底桨与罐底下封头的型线匹配，

　　可带动下封头处的物料向上流动，消除罐底的搅拌死区，避免重质组分在罐底沉积，保证整罐物料的混合均匀度。从安装边界来看，罐顶设计了平盖结构，预留了搅拌轴安装孔、人孔、进料口、观察口等接口位置，搅拌轴的安装密封位适配标准食品级机械密封，可满足常压或微压工况下的密封要求，防止物料泄漏与外界杂质进入。叶片与主轴之间采用焊接加筋板的连接方式，筋板沿叶片与主轴的连接角部布置，提升叶片的结构刚性，避免长期运转时叶片受物料阻力发生变形，所有棱角处都做了圆角过渡，减少物料挂附的同时降低清洗难度。在实际选型应用中，这套结构可根据罐体容积调整叶片直径、螺带导程以及主轴直径，比如针对5立方以下的中小容积罐体，螺带导程可设置为与罐体直径等长，

　　保证物料上下循环的流速；针对粘度更高的酱料类物料，可适当增加螺带的宽度，提升物料推送能力。支腿的高度可根据现场出料阀的安装需求调整，保证罐底出料口与地面或操作平台之间预留足够的阀门操作与管路连接空间，夹套层的壁厚根据温控介质的工作压力设置，常规0.3MPa以下的温控工况下，外层夹套采用3mm厚的304板材即可满足强度要求，内层筒体根据物料压力选择4-6mm的316L板材，兼顾强度与卫生性能。设计时还考虑了CIP清洗的需求，螺带叶片与罐壁的均匀间隙可保证清洗球喷出的清洗液覆盖所有物料接触表面，底桨与下封头的间隙也控制在合理范围，避免清洗液无法冲刷到的死角，减少人工清洗的工作量，符合食品乳品行业的卫生生产规范。
