单管热交换器冷却流体反流分析结构

　　在乳制品加工的连续生产工段中，刚完成巴氏杀菌工序的热牛奶需要快速降至灌装储存要求的温度，单管热交换器是这类中小产能产线常用的换热设备，相比多管程列管换热器，单管结构的流道更简单，不存在流体滞留的死角，尤其适合对卫生等级要求高、需要定期拆洗管路的食品加工场景。这套结构采用316L不锈钢作为主体材质，完全符合食品接触材料的相关要求，内壁抛光后粗糙度能达到卫生级管路标准，避免奶液残留滋生微生物。

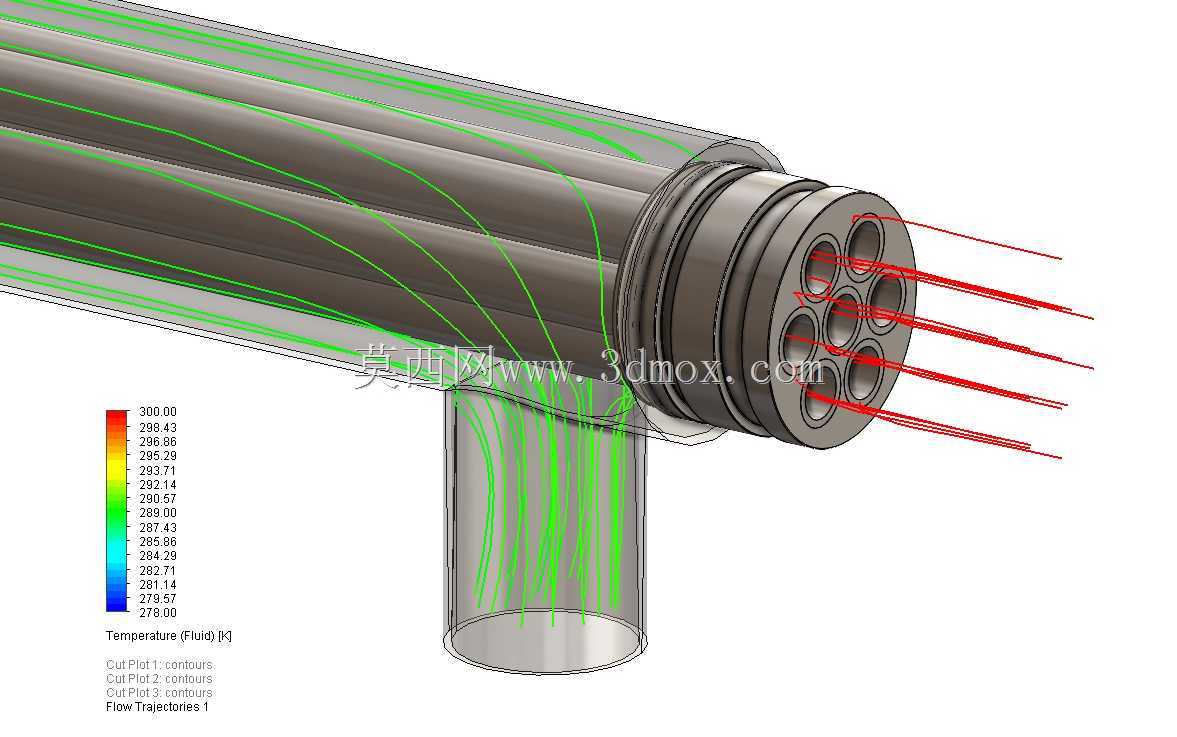

　　从结构布局来看，主体换热段采用同轴套管形式，内管走待冷却的热牛奶，外管与内管的夹层走冷却介质，端部采用多孔分流结构，将冷却介质分成多股细流均匀导入夹层流道，避免单股流体直冲造成局部换热不均。反流设计是这套结构的核心特点，冷却介质与热牛奶的流动方向完全相反，能让整个换热段的温差保持在相对均匀的区间，不会出现顺流换热时末端温差过小、换热效率骤降的问题。做CFD流场分析时，重点关注了不同入口流速下的流场分布，通过流线模拟可以看到，端部的分流结构能让冷却介质在进入夹层后快速形成稳定的层流状态，没有出现明显的涡流区，也就避免了局部阻力过大造成的能耗浪费。

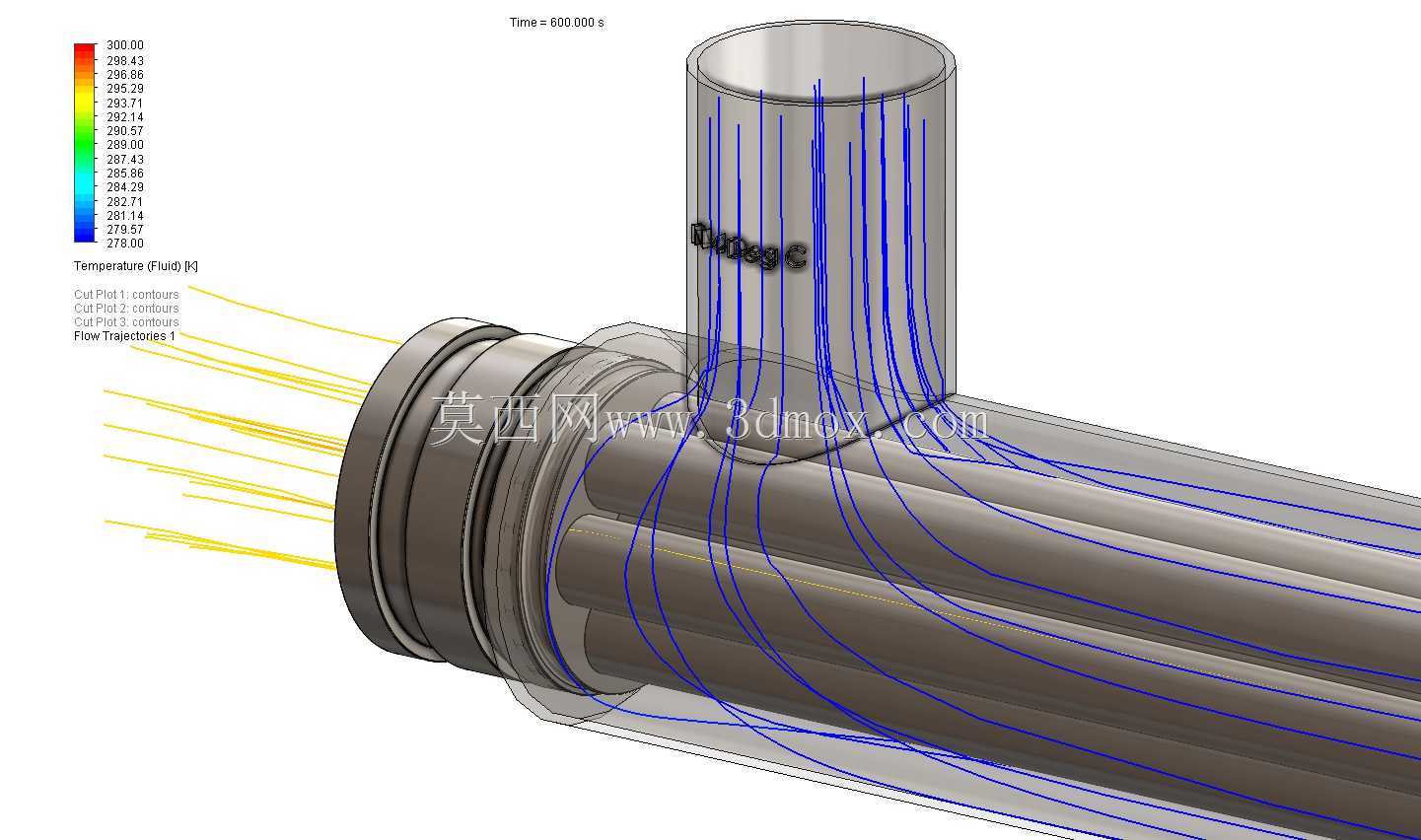

　　温度场模拟结果显示，在设定的入口流速下，热牛奶流经10分钟换热流程后，出口温度能稳定降到工艺要求的区间，整个换热段的管壁温度梯度分布均匀，没有出现局部过冷导致奶液中脂肪析出挂壁的问题。安装边界上，这套单管换热器的进出口采用标准卫生级快装接口，能直接对接现有乳品产线的物料管路，不需要额外制作过渡接头，整体外形为直筒结构，侧面的冷却介质进出口垂直于主体管路，安装时只需要预留对应管径的操作空间，不需要额外的支撑结构，依靠管路自身的管卡就能完成固定。

　　设计过程中特意调整了端部多孔结构的开孔角度，让冷却介质进入夹层时带有轻微的旋流效果，既不会破坏整体的反流流态，又能减薄管壁处的边界层厚度，提升整体换热效率。管壁厚度按照食品级压力容器的相关要求选取，能承受生产过程中的清洗压力、物料输送压力，不会出现变形渗漏的问题。流场分析时还验证了不同流量工况下的阻力损失，确保在产线常规流量范围内，管路阻力不会超出供料泵的扬程范围，不需要额外更换输送设备。对于需要做工艺验证的产线设计人员来说，这套带CFD分析结果的结构能直接作为换热单元选型的参考，不用再单独做流场仿真验证，能缩短前期工艺设计的周期。
