高排量低扬程直联式流体输送泵结构

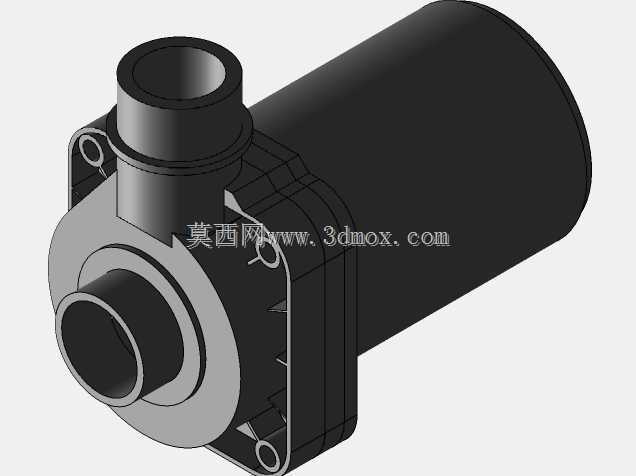

　　在民用供水、小型循环系统、轻量流体输送场景里，这类直联结构的泵体是应用频次极高的通用部件，区别于多级高压泵的复杂结构，它的设计核心完全围绕大流量、低扬程的工况需求做取舍，没有冗余的多级叶轮结构，整体集成度极高，能直接适配多数不需要超高输出压力的流体回路。从实际安装适配的角度看，这类泵的进出水口采用同轴异径的接口布局，侧置轴向进水口、上部垂直出水口的结构，能在紧凑安装空间里完成管路对接，不需要额外做复杂的管路变向转接，安装时的空间占用边界非常清晰：电机段为圆柱型主体，泵头段为方形法兰安装结构，四个安装耳位均匀分布在泵头法兰的四个角点，安装孔位的同轴度公差控制在0.1mm以内，能保证安装后泵轴与电机轴的对中精度，

　　避免长期运行出现偏磨泄漏的问题。设计思路上完全摒弃了传统泵体的联轴器分体结构，将叶轮直接嵌套在电机输出轴端，省去了联轴器、连接支架的中间部件，一方面大幅压缩了整体轴向尺寸，能塞进更狭窄的设备安装舱内，另一方面减少了中间传动环节的功率损耗，在同等电机功率下能获得更高的容积效率，针对低扬程工况的特性，叶轮采用开式宽流道设计，流道过流截面比同功率高压泵宽40%左右，能允许流体中携带少量微小杂质通过，不会轻易出现流道堵塞的问题，非常适合民用给排水、设备冷却循环、小型景观水循环这类对杂质过滤要求不高的场景。从功能特性来看，这类泵的密封结构采用内置机械密封，密封件直接贴合在泵头与电机的衔接隔层处，不需要额外的密封支架，

　　密封腔的压力与泵出口压力做了平衡设计，在低扬程工况下密封面的比压始终维持在合理区间，不会因为压力过高导致密封件过快磨损，也不会因为压力过低出现密封面贴合不严的泄漏问题。泵头的流道做了圆弧过渡处理，从进水口到叶轮腔再到出水口的整个流道没有直角突变结构，能大幅降低流体在泵腔内的沿程阻力，减少湍流带来的能量损耗和运行噪音，实际运行时的噪音水平能控制在55分贝以内，适合对噪音有一定要求的室内安装场景。在结构细节处理上，泵头外壳采用一体注塑或压铸成型的结构，没有多余的拼接接缝，减少了潜在的泄漏点，安装耳位与泵头主体为一体结构，能承受管路连接时的扭力载荷，不会因为长期管路应力出现安装位断裂的问题。电机外壳采用散热筋结构？不，

　　这类小功率直联泵的电机外壳为光滑圆柱面，依靠流体流经泵头时的热传导加上电机外壳的自然散热就能满足温升要求，不需要额外加散热风扇，进一步降低了运行噪音和结构复杂度。实际选型适配时，这类泵的性能曲线非常平缓，在0到5米扬程区间内流量衰减幅度不超过15%，完全匹配低扬程工况下的稳定流量输出需求，不会像高压泵那样在低扬程工况下出现功率过载、流量波动大的问题。从三维建模的结构还原角度看，这类泵的建模难点集中在泵头流道的曲面过渡、安装耳位的位置度匹配、进出水口的接口尺寸公差配合上，建模时需要优先保证安装基准面的平面度，所有安装孔位的位置尺寸要以泵轴轴线为统一基准，避免出现安装错位的问题，叶轮的叶片曲面要符合流体力学的流线要求，不能出现曲面突变导致的流道阻力陡增。在设备配套场景里，这类泵常被集成在冷水机组、小型供水设备、水族循环系统、农用小型灌溉设备里，作为核心的流体动力部件，它的结构可靠性直接决定了整套设备的无故障运行周期，因此设计时对泵轴的径向跳动量、密封件的压缩量、叶轮与泵腔的间隙都做了严格的公差匹配，叶轮与泵腔的单边间隙控制在0.3mm到0.5mm之间，既不会因为间隙过大导致容积效率下降，也不会因为间隙过小出现叶轮擦碰泵腔的问题。
