公园景观供水泵房管路系统三维设计

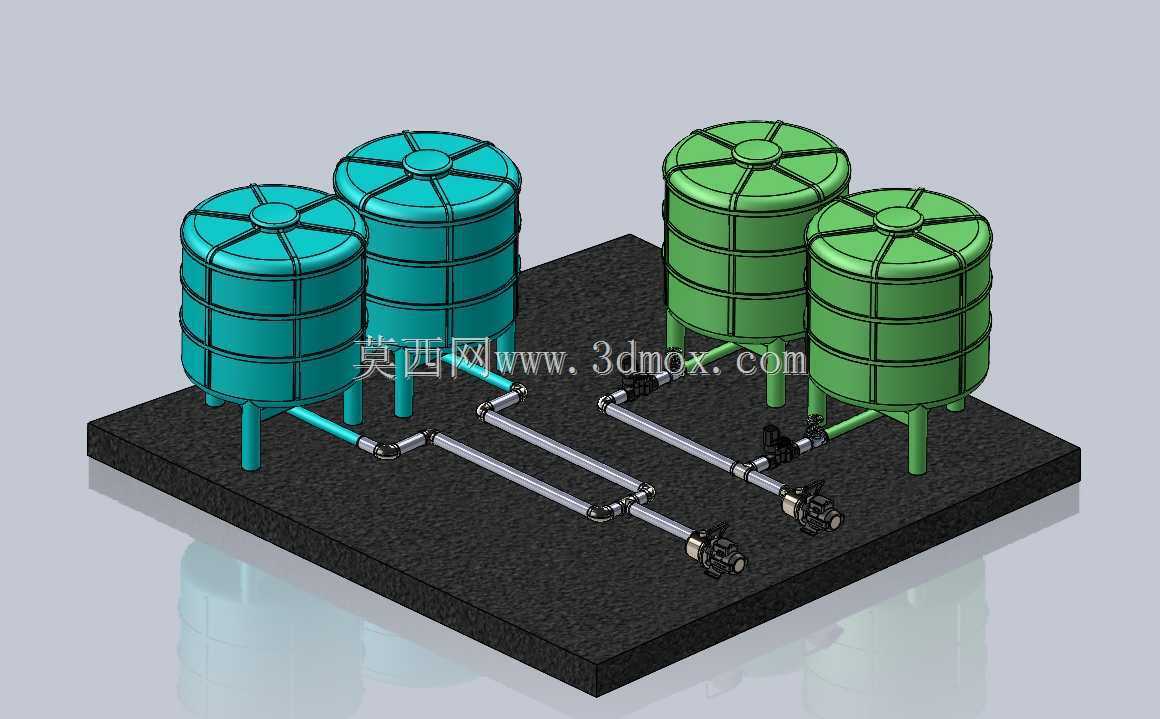

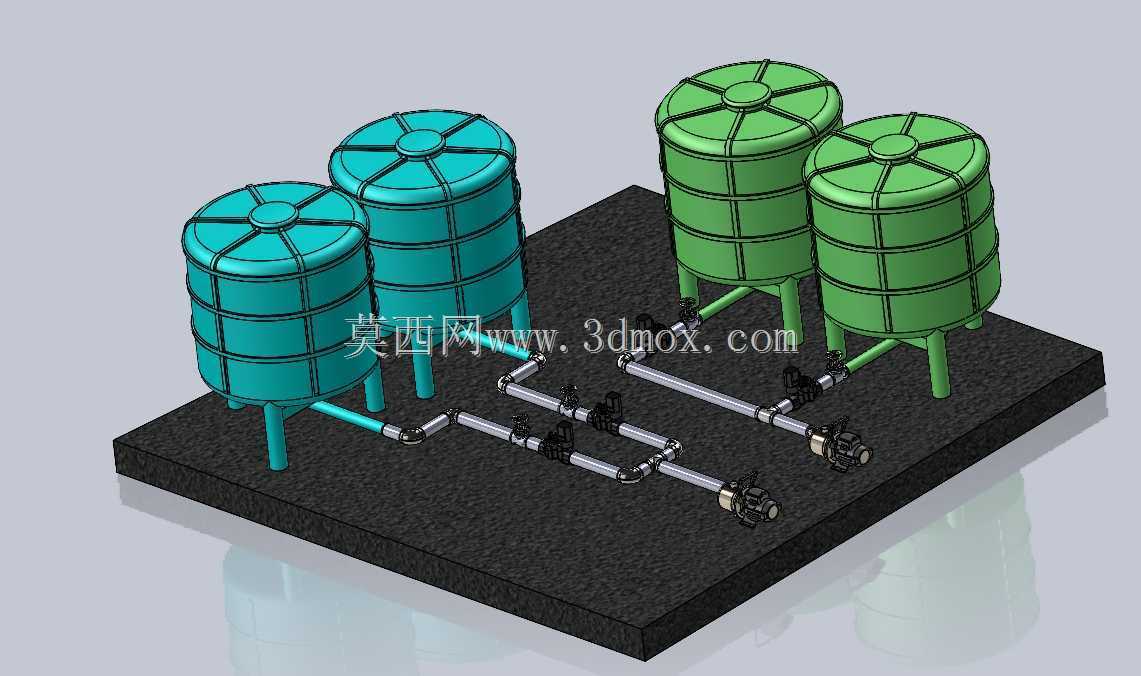

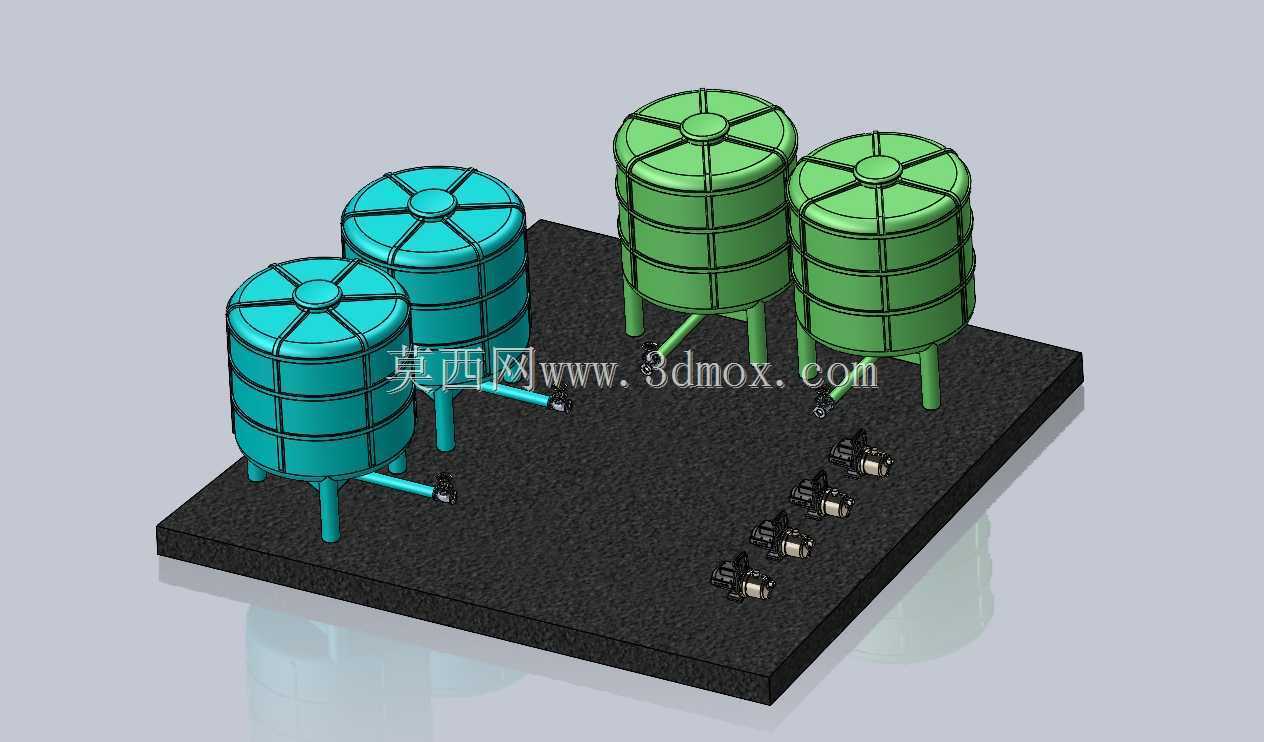

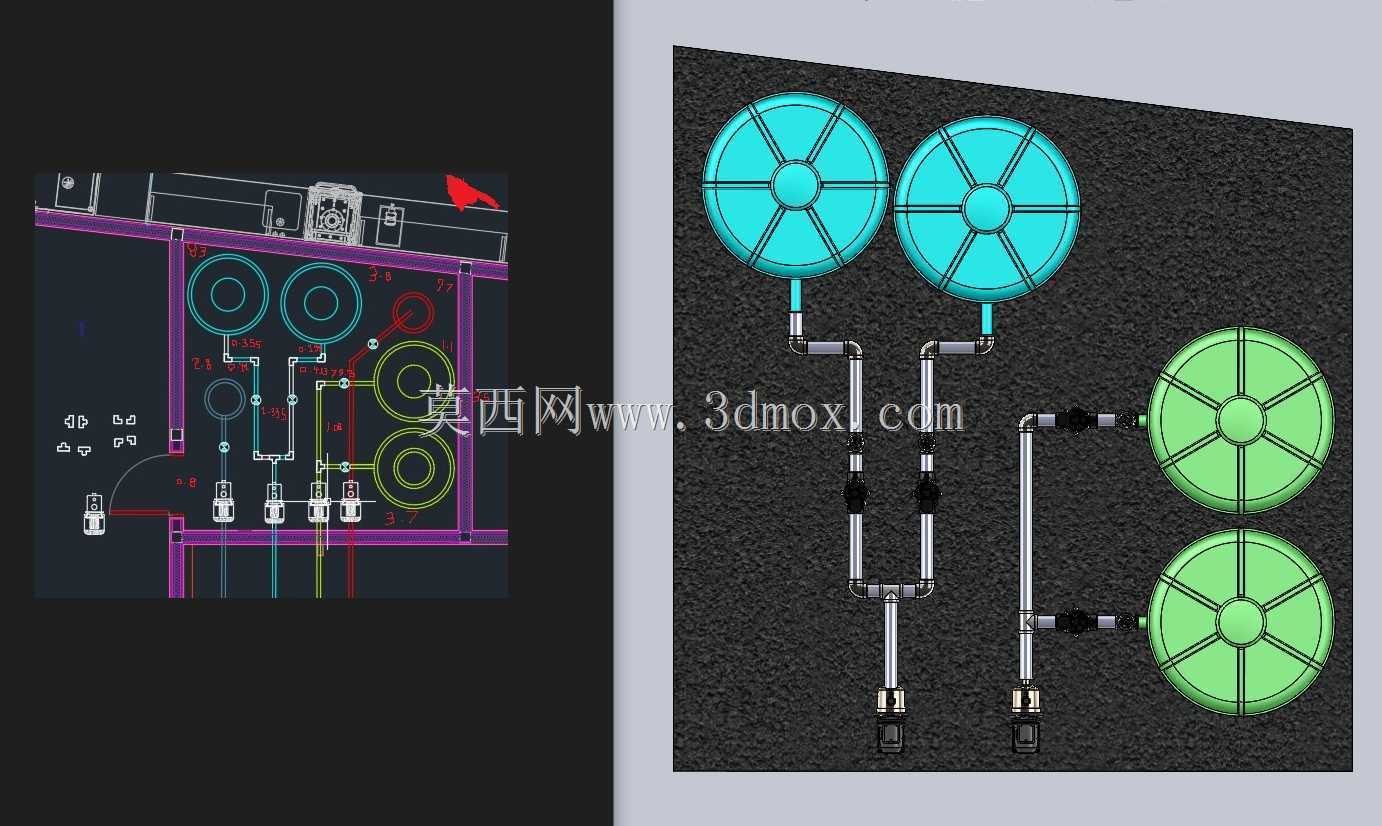

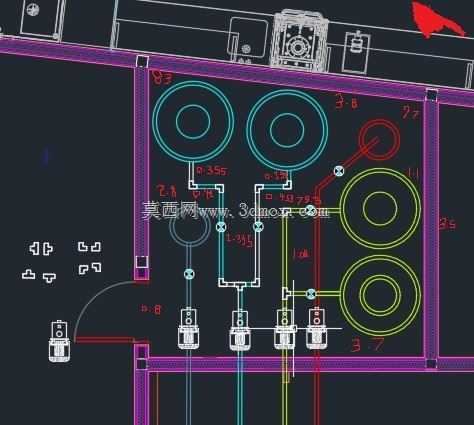

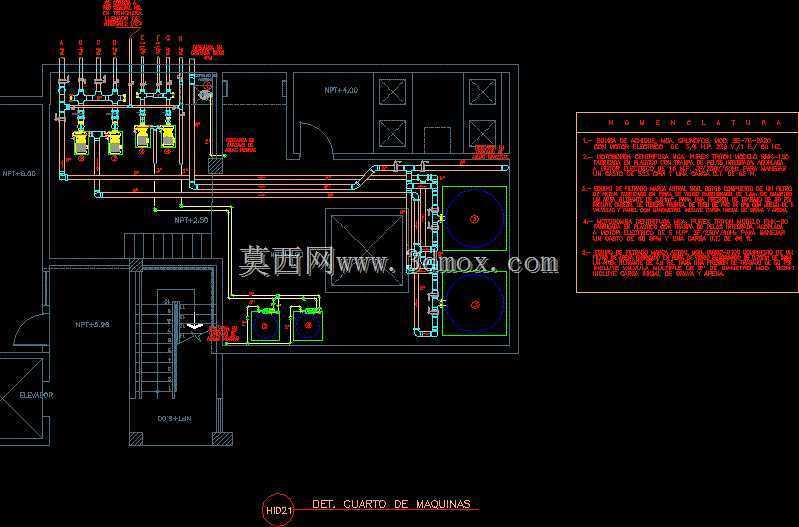

　　这套三维模型还原的是公园及公共景观场景配套的供水泵房核心单元，日常主要承担景观水体循环、绿化喷灌供水、小型水景动力输出的功能，区别于市政大型输水泵房，这类景观泵房的布局更紧凑，管路排布要兼顾后期运维操作空间与场地安装限制，建模时完全按照户外小型泵房的实际安装逻辑搭建。从结构布局来看，模型设置了四组立式圆柱形储水罐，分为两组独立供水回路，两组罐体分别对应不同的供水支路，可实现常规供水与备用水源的无扰切换，罐体底部采用支腿架空设计，预留了底部排污管路的安装空间，避免长期积水腐蚀罐体支脚与安装基础。罐体下方的安装平台做了防滑纹理处理，对应实际项目中的防滑钢格栅或者现浇混凝土操作平台，平台边缘预留了管路穿接的避让空间，

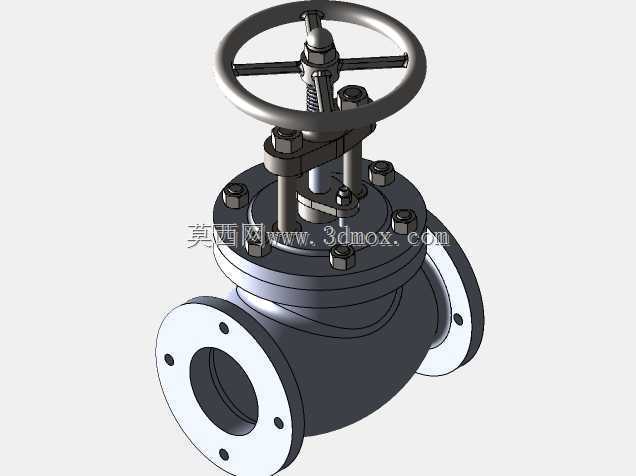

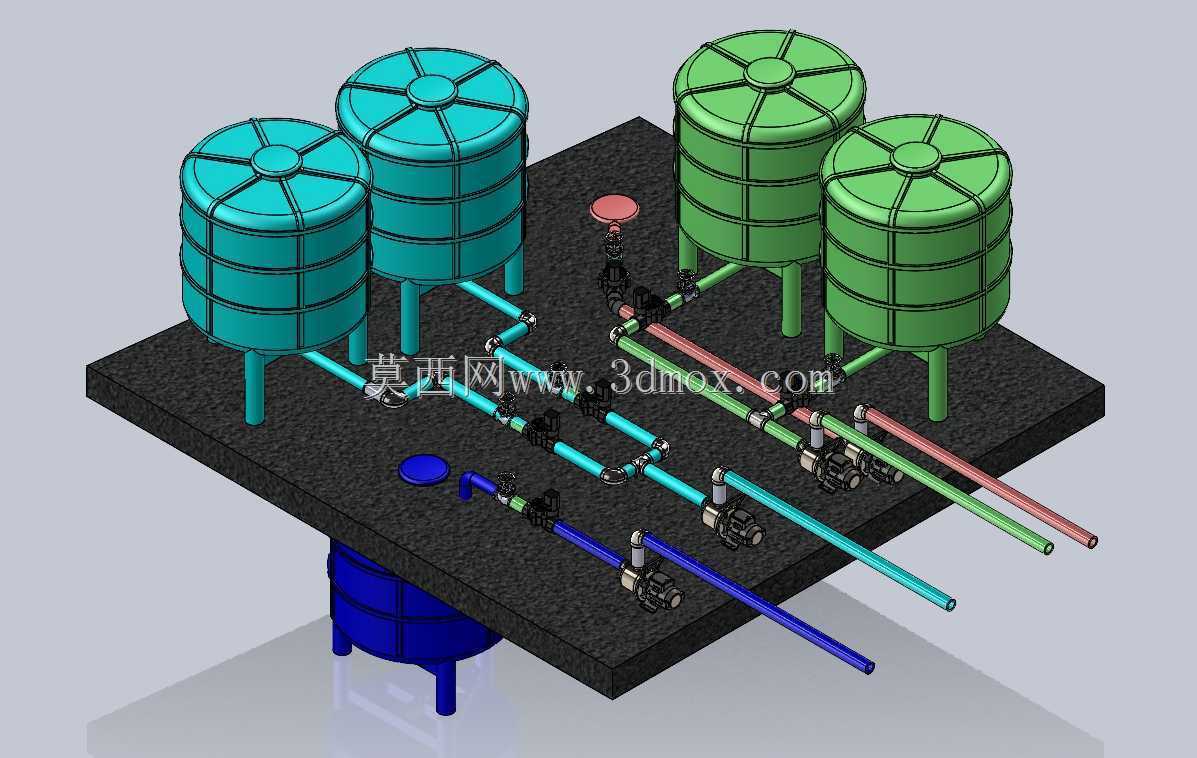

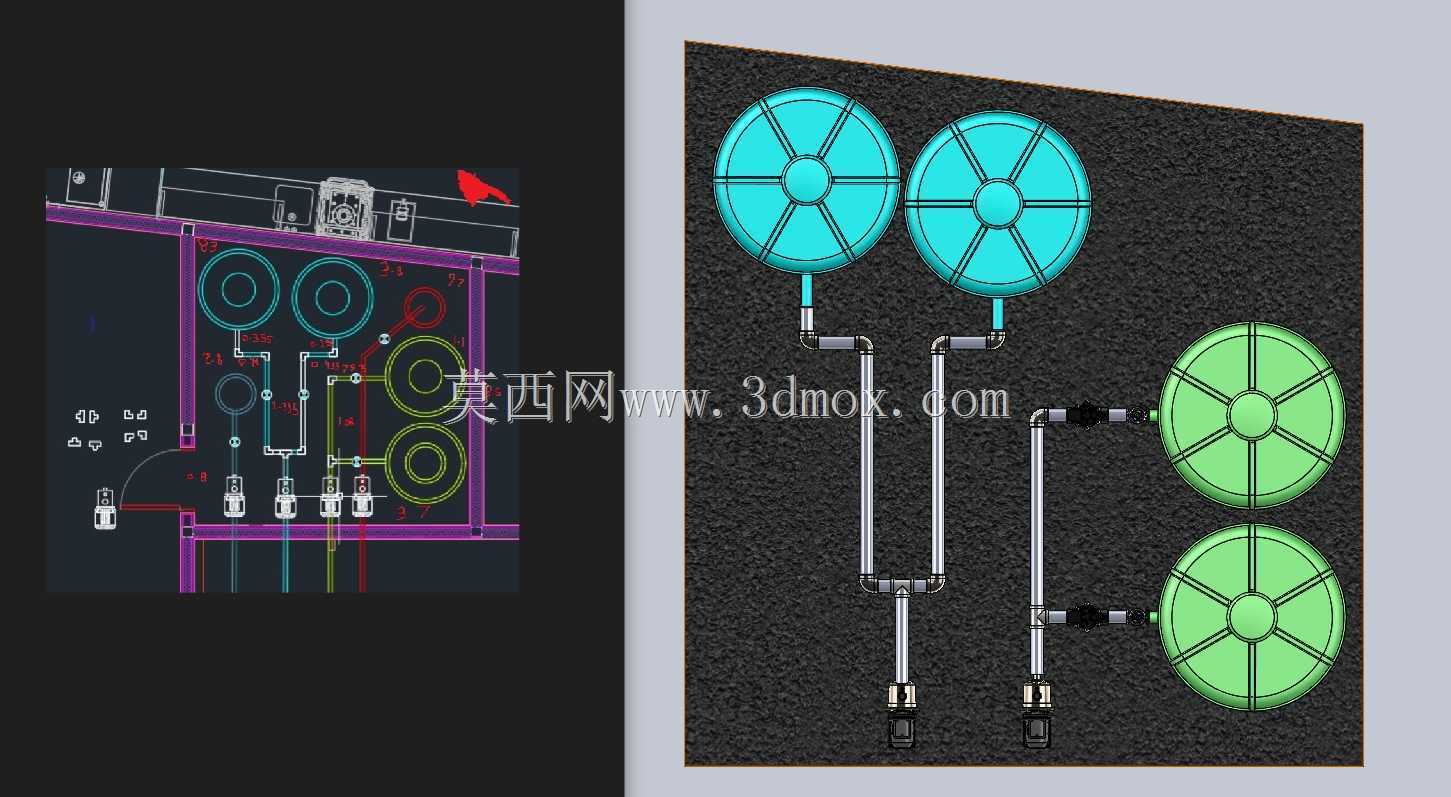

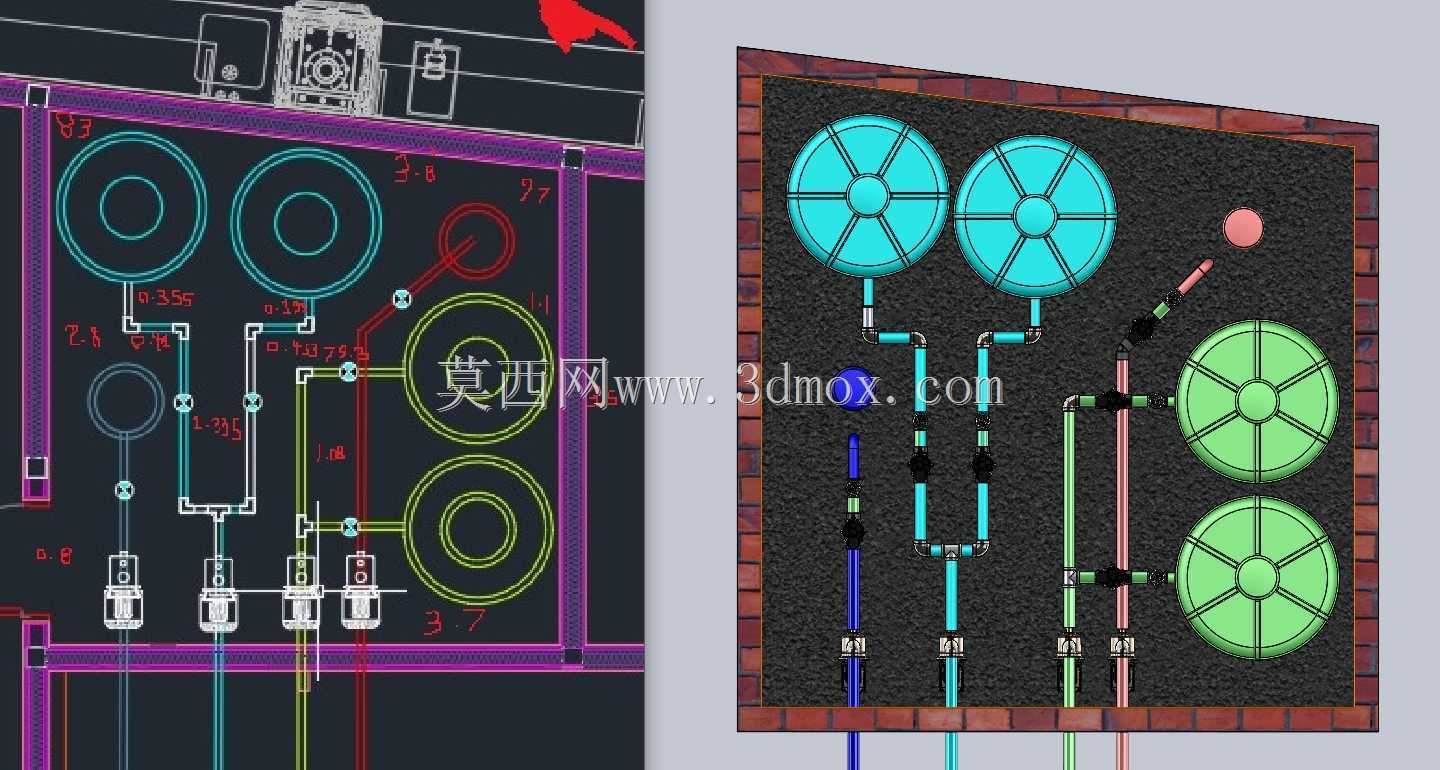

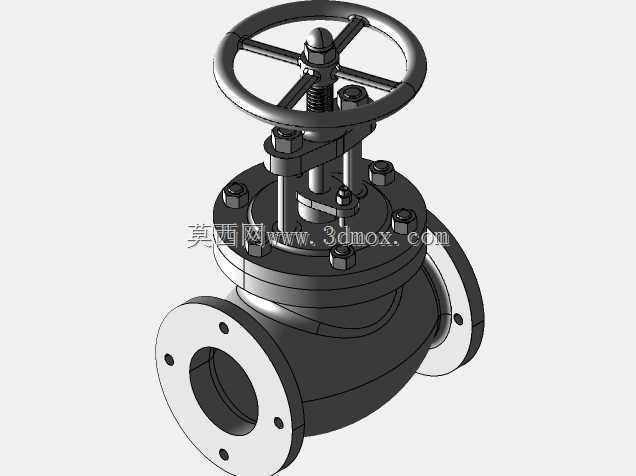

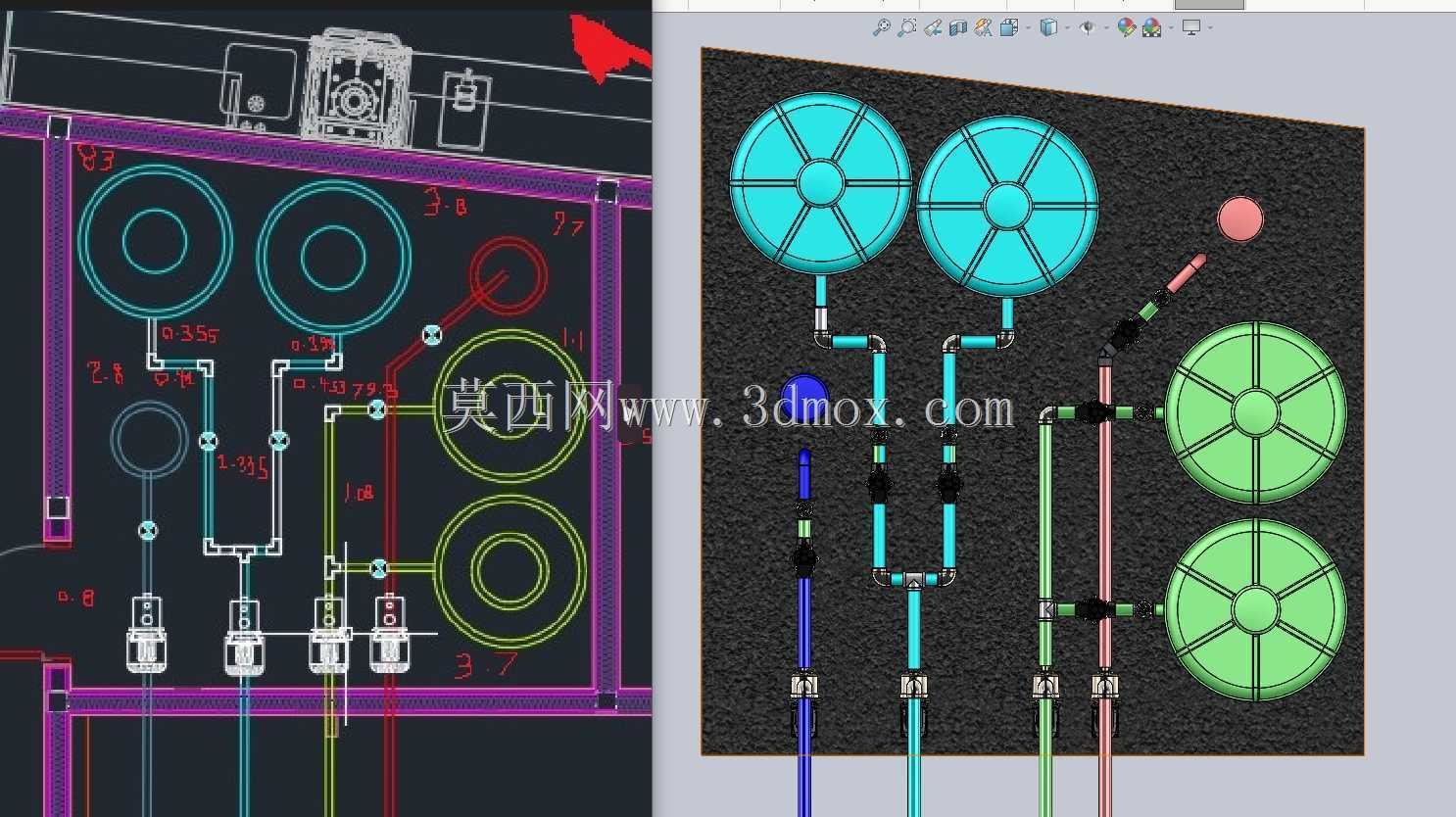

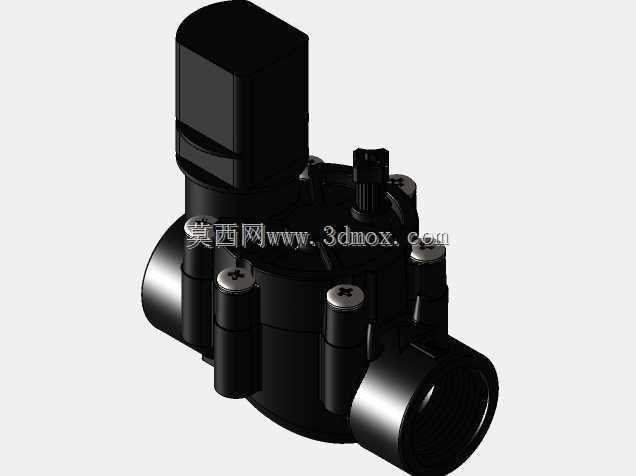

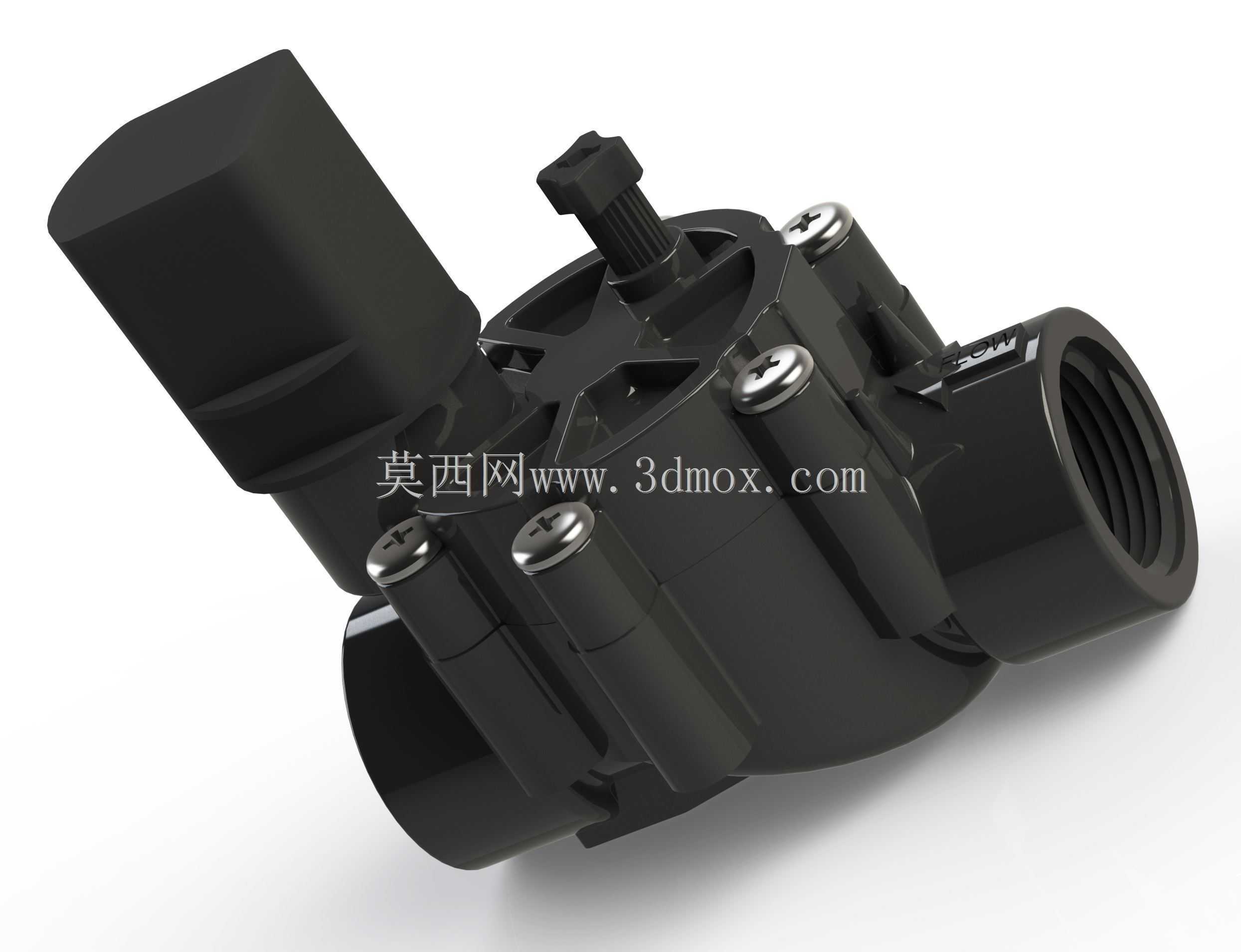

　　所有管路的排布都沿着平台边缘走线，中间预留了宽度不小于800mm的操作检修通道，完全符合户外小型泵房的运维安全规范。管路系统采用不同颜色做介质区分，青色管路对应常规绿化供水回路，绿色管路对应景观水体循环回路，蓝色管路对应排污与补水回路，红棕色管路对应药剂投加支路，这种分色设计在实际工程中能大幅降低后期运维的误操作概率，每段管路上都配置了手动球阀、流量调节阀与管道泵接口，阀门的安装位置都预留了扳手操作空间，距离平台面的高度控制在1.2米到1.5米之间，符合人体工程学操作要求，不需要运维人员俯身或者登高就能完成阀门启闭操作。模型中还在平台一角设置了地埋式储水单元，对应实际项目中的地下原水缓存池，平台上预留了圆形检修口，

　　位置避开了管路密集区，检修口周边没有设置任何遮挡构件，方便后期下井检修。从安装边界来看，整套泵房单元的占地尺寸控制在3.2米×2.8米范围内，罐体总高度不超过2.4米，完全适配公园绿化带内的小型设备用房或者地埋式箱泵一体化的安装舱室尺寸，所有外接管路的接口都延伸到平台边缘外侧，接口高度统一距离平台面0.3米，方便现场施工时与外部埋地管路对接，不需要额外调整管路走向。设计过程中特意规避了管路交叉带来的安装干涉问题，所有上下层排布的管路之间预留了不小于50mm的安装间隙，方便后期做管道保温与防结露处理，阀门与管道泵的安装位置都预留了拆卸空间，更换易损件时不需要拆解相邻管路。这类景观泵房在实际应用中，还要考虑户外环境的防腐要求，

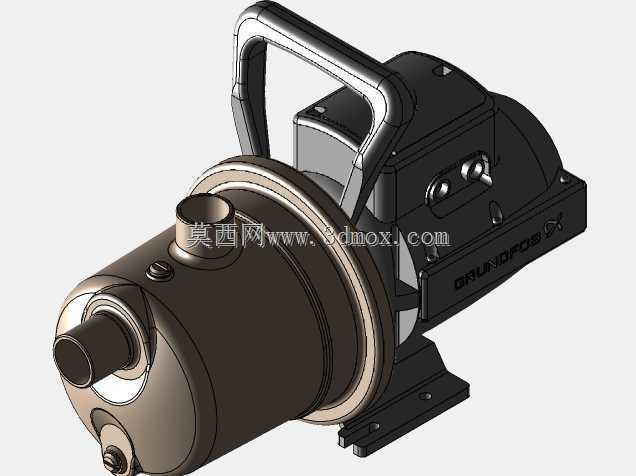

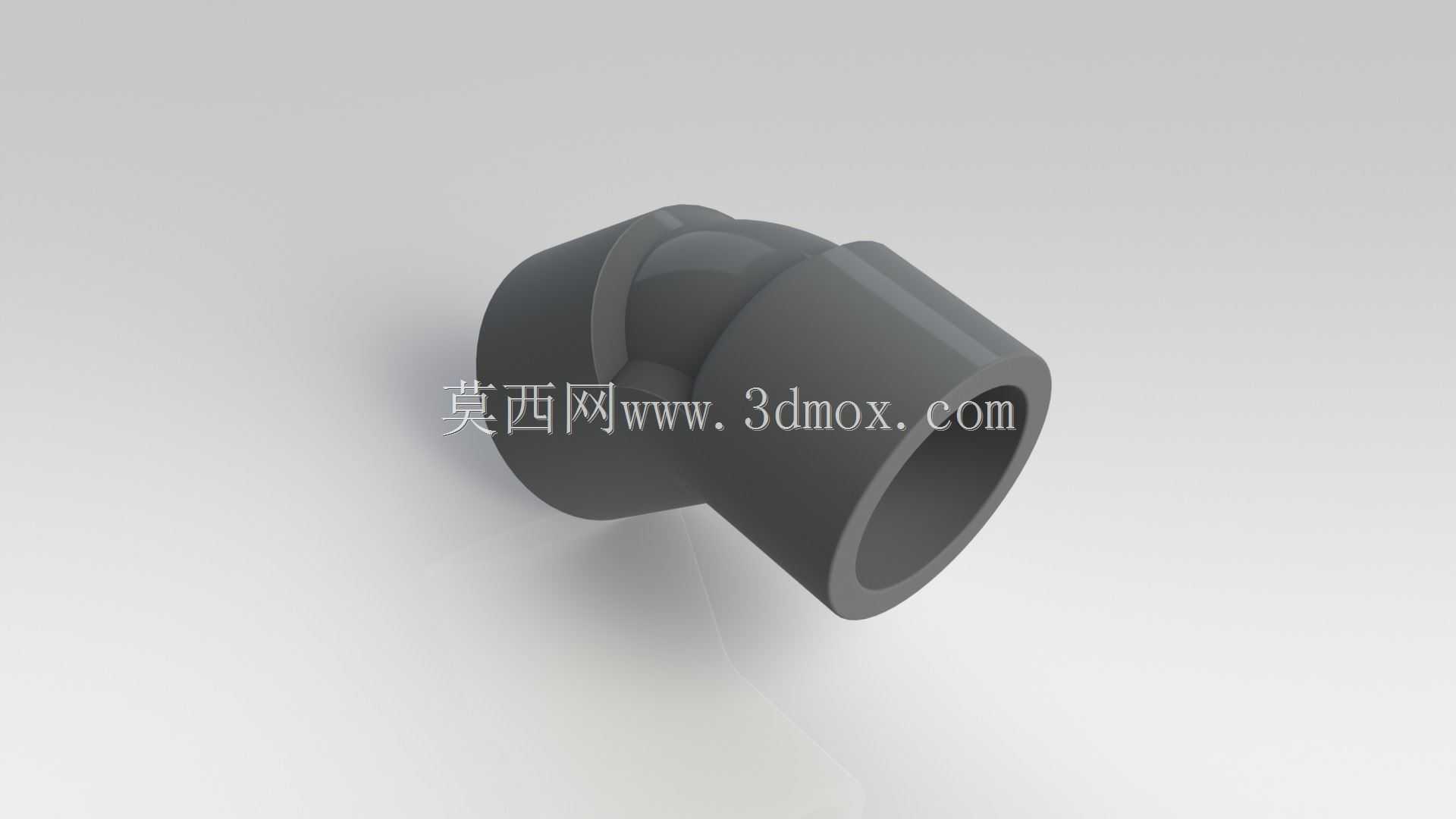

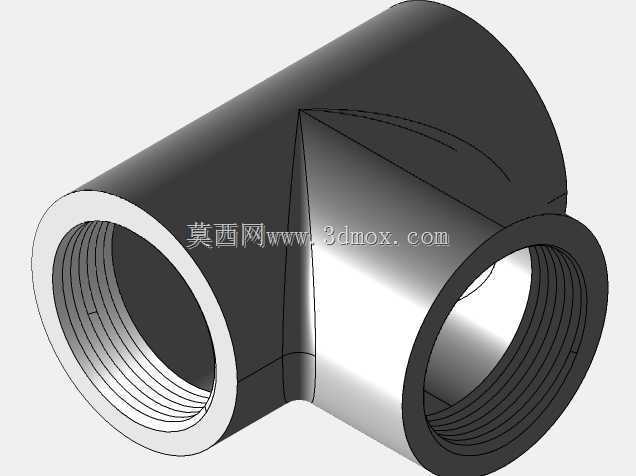

　　所有管路与罐体的支脚都做了对应的防腐涂层建模还原，管路的连接法兰位置都预留了螺栓安装空间，每处法兰的螺栓孔位都对齐排布，符合管道安装的施工规范。不同于工业泵房的大流量设计，这套系统的管路通径匹配景观供水的小流量高扬程需求，支路管路的通径从DN50到DN100分级设置，主回路采用DN100管路保证供水流量，支路根据灌溉区域与水景点位的需求采用DN50、DN65的管路分流，每个支路都设置独立的控制阀门，可单独关停某一支路进行检修，不影响其他回路的正常供水。建模时还考虑了设备的减震需求，管道泵的安装位置预留了减震垫的安装空间，罐体支脚与平台之间也预留了减震垫板的厚度空间，避免设备运行时的振动传递到平台产生共振噪音，影响公园游览体验。整个模型的构件拆分完全按照实际加工装配逻辑划分，罐体、管路、阀门、支腿、平台都为独立可编辑构件，方便设计人员根据不同项目的场地尺寸、供水需求调整罐体容积、管路通径与布局走向，可直接用于景观给排水项目的方案展示、施工交底与构件预制参考。
