深沟球式径向承载滚珠旋转支撑件

　　在各类需要实现旋转副传动的机械结构中，这类滚珠支撑件是应用覆盖范围极广的基础部件，小到手持电动工具的输出轴支撑，大到工业输送线的辊筒转轴、机床主轴的端部定位、电机转子的两端支撑，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，减少配合面的磨损速率，延长整套传动结构的维护周期。

　　从结构设计逻辑来看，这类滚珠支撑件采用双套圈加滚动体的经典布局，内圈与待支撑的旋转轴采用过盈配合，随轴同步转动，外圈与设备的安装基座孔位采用过渡或小间隙配合，起到固定支撑的作用，内外圈之间的环形滚道经过精密磨削加工，滚道的曲率半径略大于滚珠的球面半径，保证滚珠在滚道内滚动时能形成均匀的接触应力带，避免局部应力集中导致的滚道点蚀失效。滚动体采用均匀排布的设计，相邻滚珠之间通过保持架分隔，防止滚珠在运转过程中发生相互碰撞、摩擦，保证所有滚动体受力均匀，在高速运转工况下也能保持稳定的运动轨迹，不会出现滚动体歪斜、卡滞的问题。

　　从安装边界与尺寸适配角度来说，这类支撑件的外形尺寸遵循通用的机械配套标准，内径尺寸覆盖从几毫米的微型仪表轴到几百毫米的大型重载轴系需求，外径与安装基座的孔位公差严格匹配，宽度尺寸根据承载等级分为轻载、中载、重载不同序列，选型时需要结合轴系的径向载荷大小、轴向窜动限制、运转转速区间来确定具体的尺寸参数。安装过程中需要注意，内圈与轴的配合面不能有毛刺、磕碰损伤，压装时需要通过专用工装对套圈端面均匀施力，禁止通过滚动体传递压装力，否则会造成滚道压痕、滚珠表面损伤，直接影响后续的运转精度与使用寿命。

　　在实际工况应用中，这类滚珠支撑件可以承受恒定方向的径向载荷，同时也能承受一定比例的双向轴向载荷，当轴系出现轻微的挠曲变形时，滚道与滚珠的接触特性可以自适应微小的角度偏差，不会出现卡死的情况。针对不同的使用环境，这类支撑件还可以搭配不同的密封结构，在粉尘较多的工况下采用接触式橡胶密封，阻挡外界粉尘、碎屑进入滚道内部，在高速运转工况下采用非接触式防尘盖，降低密封结构带来的摩擦阻力，减少运转过程中的温升。润滑方式也可以根据工况选择脂润滑或者油润滑，常规常温工况下采用锂基脂润滑即可满足长期运转需求，高温或者高速工况下则需要采用对应牌号的润滑油进行循环润滑，带走运转过程中产生的热量，保证滚道与滚珠的接触表面始终处于良好的润滑状态，避免干摩擦导致的部件快速失效。

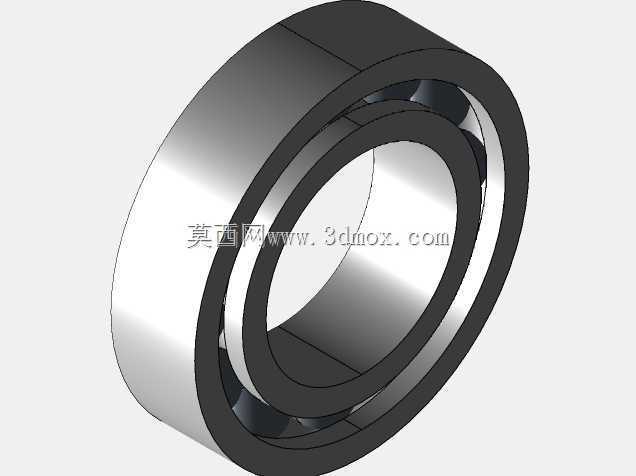

　　从建模设计的角度来说，构建这类支撑件的三维模型时，首先需要确定内外圈的截面轮廓，准确绘制滚道的圆弧曲率、套圈的壁厚、密封槽的位置尺寸，之后通过旋转命令生成内外圈的基础实体，再根据滚珠的直径、数量计算滚道中心的分布圆直径，生成单个滚珠实体后通过圆周阵列完成所有滚动体的排布，最后绘制保持架的结构，保证保持架的兜孔与滚珠之间留有合理的间隙，既可以限制滚珠的位置，又不会对滚珠的滚动造成额外干涉。建模过程中需要特别注意各配合面的尺寸公差标注，内圈内径、外圈外径的公差带要与实际安装需求匹配，滚道的表面粗糙度要求需要在模型的工程属性中明确标注，为后续的加工制造提供准确的参考依据。这类基础零部件的模型精度会直接影响整套设备装配仿真的准确性，在进行整机虚拟装配时，准确的轴承模型可以模拟轴系的实际支撑刚度，校核轴系运转过程中的挠度变形，提前发现设计中存在的干涉、应力集中问题，减少后续物理样机的调试成本。
