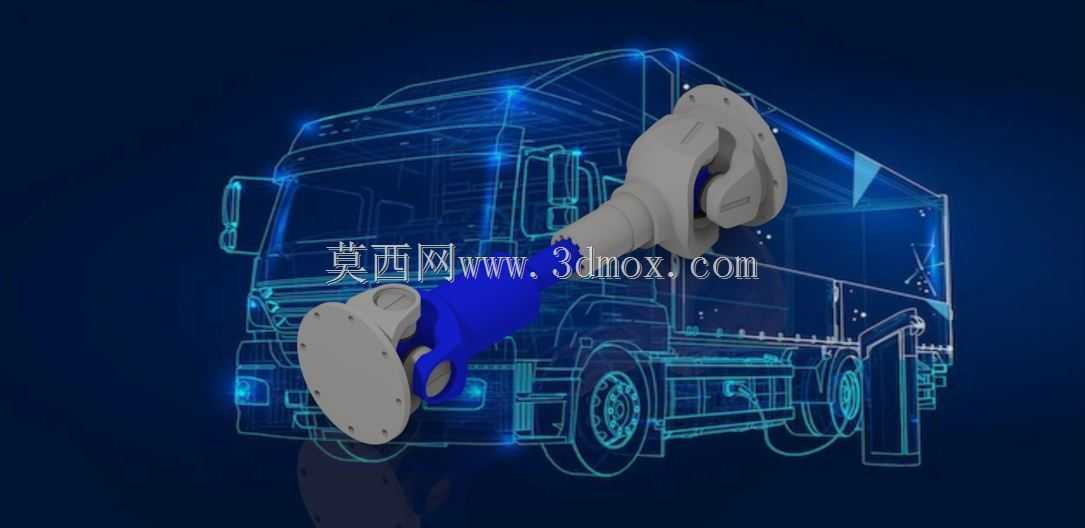

商用车传动系统卡丹万向节结构

　　该卡丹万向节结构主要应用于商用车底盘传动链路中，承担变速箱输出端与驱动桥输入端之间的动力传递任务，可在两轴存在轴线夹角、相对位移的工况下稳定传输扭矩，适配货运车辆行驶过程中悬架跳动带来的轴间位置动态变化，避免传动链路出现卡滞、扭矩中断问题。从结构设计来看，该部件采用两端法兰连接形式，输入端法兰带有均布安装孔，可直接与变速箱输出法兰端面贴合定位，通过螺栓组实现刚性连接，法兰端面加工有定位止口，装配时可快速实现同轴度找正，降低现场安装的调试难度；输出端采用叉形耳座与十字轴配合的结构，十字轴轴颈与耳座内的耐磨衬套配合，可实现周向角度偏转，偏转角度范围覆盖商用车常规行驶工况下的最大轴间夹角，满足非铺装路面、重载爬坡等场景下的传动需求。

　　中间传动轴部分采用变径轴体设计，靠近输入端的轴段直径更大，可匹配输入端更高的扭矩输入载荷，轴体表面做过渡圆角处理，避免应力集中导致的轴体疲劳断裂，轴体与两端叉形接头采用过盈配合加焊接的连接形式，保证大扭矩传输下的连接强度，不会出现接头松脱问题。安装边界方面，输入端法兰的安装孔位采用行业通用的商用车传动法兰孔距标准，可直接适配多数中型、重型货运车辆的变速箱输出接口，无需额外加工转接法兰；整体轴向长度在设计时预留了足够的伸缩余量，可补偿车辆行驶过程中驱动桥上下跳动带来的轴向长度变化，避免传动部件出现顶死、拉脱故障。十字轴轴颈处设计有润滑脂加注通道，日常维护时可通过注油嘴向衬套配合面注入润滑脂，降低配合面的磨损速率，延长部件的使用寿命，

　　注油嘴位置设置在叉形耳座的侧面，不会与周边底盘部件发生运动干涉，维护操作无需拆卸周边部件即可完成。部件的外形轮廓充分考虑了底盘布置的空间限制，叉形耳座的外部轮廓做了圆弧倒角处理，避免车辆行驶过程中碎石、杂物卡入铰接缝隙，同时也减少了部件在运动过程中与周边管线、车架部件的剐蹭风险。在功能特性上，该万向节可承受的额定扭矩覆盖中型货运车辆的常规满载传输需求，铰接部位的间隙经过严格控制，既保证角度偏转的灵活性，又避免间隙过大导致的传动冲击，减少起步、换挡时的传动异响，提升整车行驶的平顺性。设计过程中针对铰接部位的载荷分布做了有限元校核，十字轴轴颈根部、叉形耳座的受力薄弱位置均做了加厚处理，在保证整体重量可控的前提下，

　　最大化提升部件的抗冲击载荷能力，适配重载工况下的瞬时大扭矩冲击，避免部件出现塑性变形、断裂失效。两端法兰的连接面加工有粗糙度要求，保证连接后端面的贴合度，避免连接螺栓受剪切力过大导致的断裂问题，法兰盘的厚度经过载荷计算，可承受额定扭矩下的端面挤压应力，不会出现法兰变形导致的连接松动。
