含法兰紧固件的1/2寸管道组件三维设计

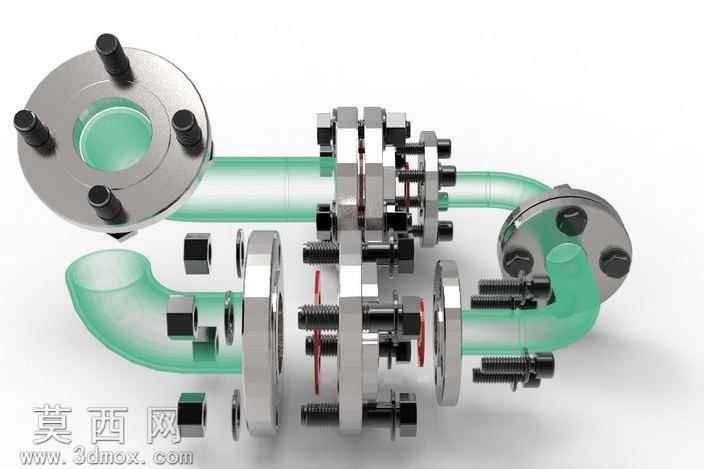

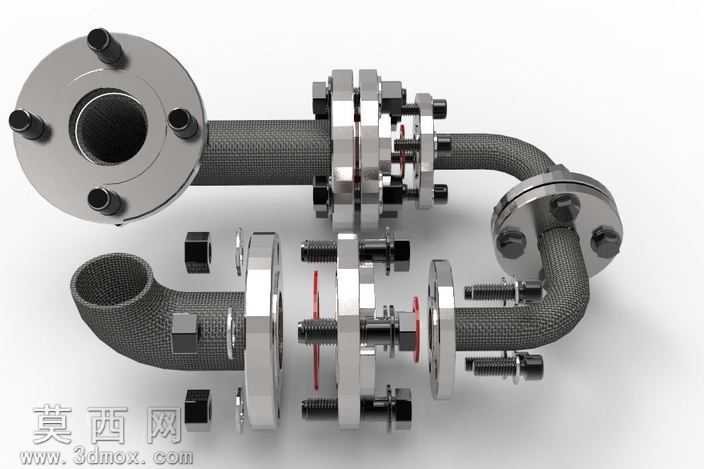

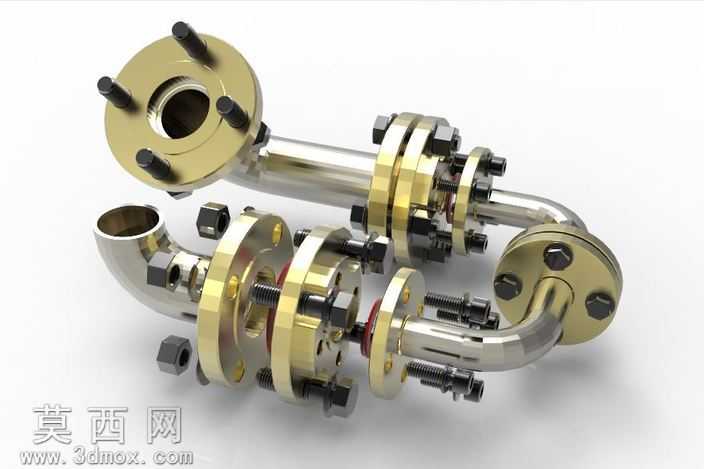

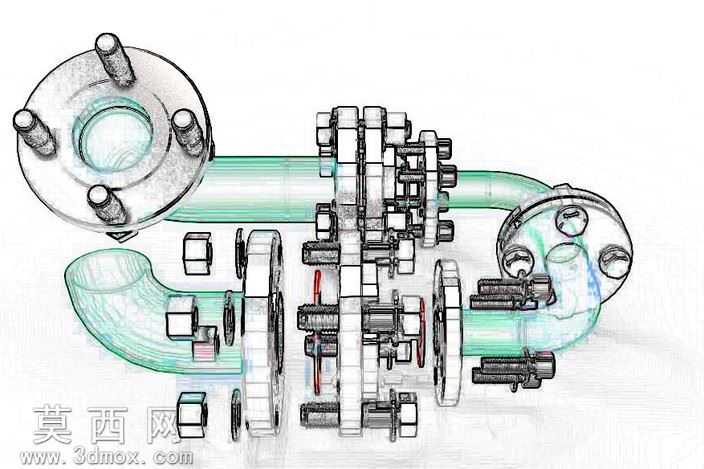

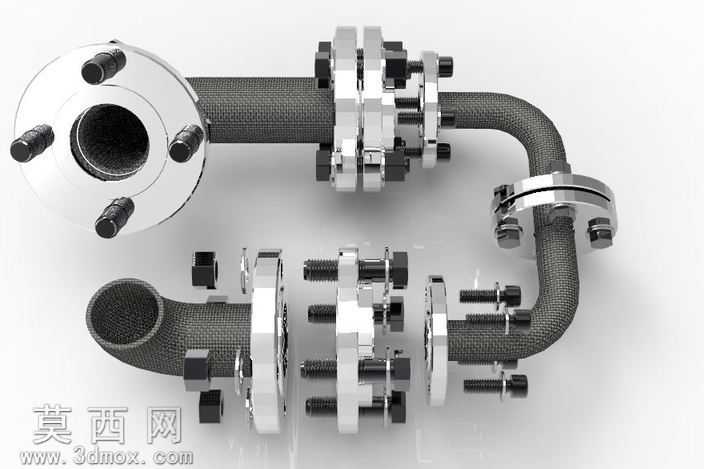

本套管道组件三维模型围绕工业管路与减速机配套连接场景展开设计，建模过程中严格遵循机械设计规范，对每一处结构细节做了精准还原。首先在基础建模阶段，针对1"NB SCH40、2"NB SCH40标准管，以及3/4、1/2规格螺栓等标准件，优先调用参数化建模特征，通过拉伸、旋转、扫描等基础命令构建主体轮廓，对法兰盘的螺栓孔位、密封面凸台，螺栓的螺纹牙型、头部倒角，螺母的锁紧端面，垫片的密封唇边等细节，均做了符合加工精度要求的特征处理，避免出现非设计性的几何干涉。在装配体搭建环节，采用自下而上的装配逻辑，先完成单根管道、单个法兰、单组紧固件的子装配校验，确认每个零件的配合公差符合管路装配要求后，再进行总装配合：法兰与管道端口采用同轴心配合加端面重合配合，螺栓穿入法兰孔后添加同轴与端面贴合约束，螺母与螺栓添加螺旋配合模拟真实锁紧状态，垫片放置于两法兰密封面之间添加压缩量模拟预紧状态，整体装配完成后运行全局干涉检查，逐一排查修正配合间隙不合理、零件穿模的问题，确保整套组件的装配逻辑完全符合实际工业安装流程。材质与渲染环节，针对不同零件做了差异化材质赋予：金属管道、法兰、螺栓螺母等金属件赋予磨砂碳钢材质，调整金属粗糙度、反射率参数还原工业金属的哑光质感，垫片等密封件赋予耐油橡胶材质，添加轻微的漫反射与凹凸纹理模拟橡胶的表面质感，透明管路检视部分赋予半透明硬质工程塑料材质，调整折射参数方便观察内部介质流通路径；渲染阶段采用三点布光方案，主光源模拟工业车间顶光打亮组件主体结构，补光源消除法兰螺栓间隙处的死黑阴影，轮廓光勾勒管道与法兰的边缘轮廓，同时添加线稿叠加的渲染风格，既清晰展示整套组件的三维立体形态，又能直观呈现各零件的轮廓边界与装配关系。设计思路上，这套组件重点服务于减速机配套的管路连接场景，整合了法兰连接、螺纹紧固、密封垫片等多种管路连接结构，既满足不同管径标准管的转接需求，也通过标准化的紧固件选型，降低后续生产加工、安装维护的配件成本，所有非标准结构均做了工艺圆角处理，避免尖锐棱角带来的安装安全隐患，同时预留了管路拓展的接口位，可根据实际工况需求拓展加装阀门、检测仪表等附属配件，整套模型结构完整，细节详实，可直接用于管路装配教学、工况模拟演示、生产加工参考等多个场景。
