电动伺服线性致动器传动结构设计

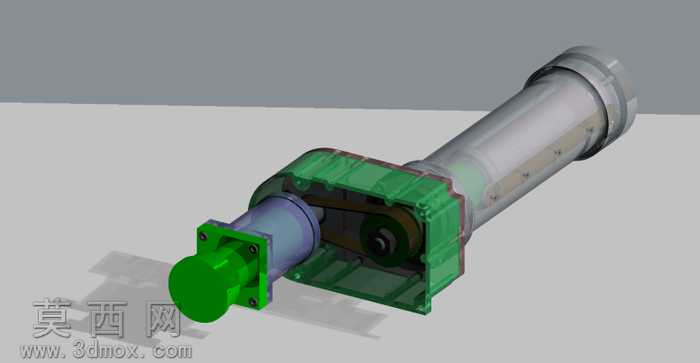

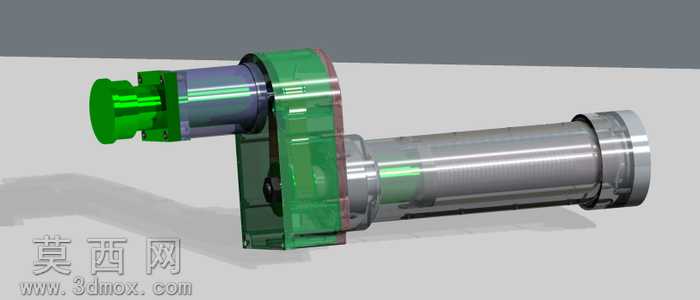

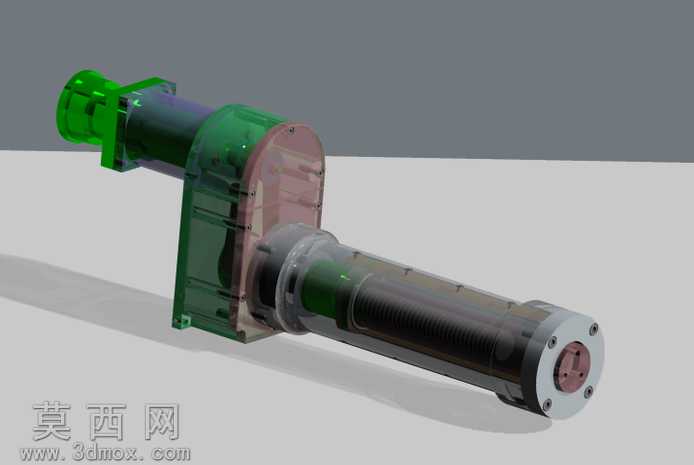

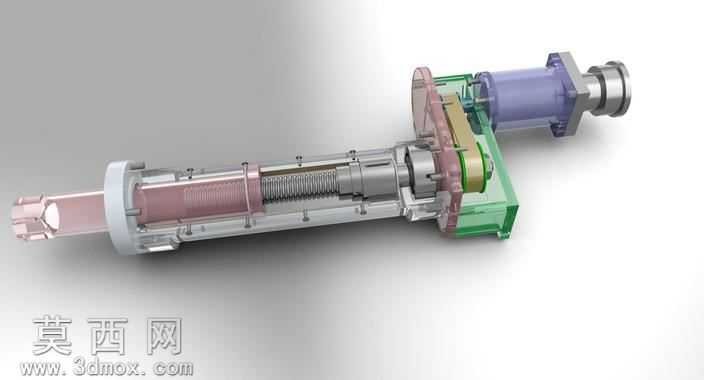

本线性致动器三维模型采用Pro/Engineer完成全参数化建模，整体建模过程遵循机械设计的装配逻辑，自下而上完成所有零部件的特征构建与装配约束。模型完整还原了线性致动器的核心传动结构，包含伺服驱动端、齿轮换向传动组、滚珠丝杠副、导向伸缩套筒、端部连接法兰以及防护外壳等全部组件，各零件间的装配间隙、运动配合关系均按照实际机械加工的公差要求进行约束设置，可直接用于运动仿真验证。在建模细节处理上，针对丝杠的滚道齿形、齿轮的渐开线齿廓、轴承的滚动体排布等精密结构，均采用参数化特征绘制而非简化替代，保证模型的结构还原度；外壳部分区分了金属端盖、透明防护壳、彩色标识段的不同材质特征，在渲染阶段分别赋予对应的金属磨砂、透明PC塑料、彩色烤漆材质，搭配合理的环境光与反射效果，清晰呈现内部传动结构与外部壳体的装配关系。设计思路上，该致动器采用直角传动布局，将伺服电机的旋转运动通过锥齿轮组换向传递至滚珠丝杠，再通过丝杠螺母副将旋转运动转化为推杆的直线伸缩运动，内部集成的导向键结构可限制推杆周向转动，保证输出直线运动的稳定性；模型同时预留了端部安装接口与电机安装位，可根据实际使用场景适配不同功率的驱动电机与不同形式的末端执行件，整体结构紧凑，传动效率高，可用于小型自动化设备的直线推拉驱动场景。在结构合理性设计上，各传动部件均设置了对应的轴承支撑位，降低传动过程中的径向窜动，外壳的分段式设计也方便后期的装配维护与内部零件更换，所有零件的壁厚、圆角等工艺特征均符合注塑与机加工的工艺要求，不存在无法加工的畸形特征，可直接作为结构设计参考用于同类产品的开发验证。
