双轴剪切式塑料破碎处理设备结构设计

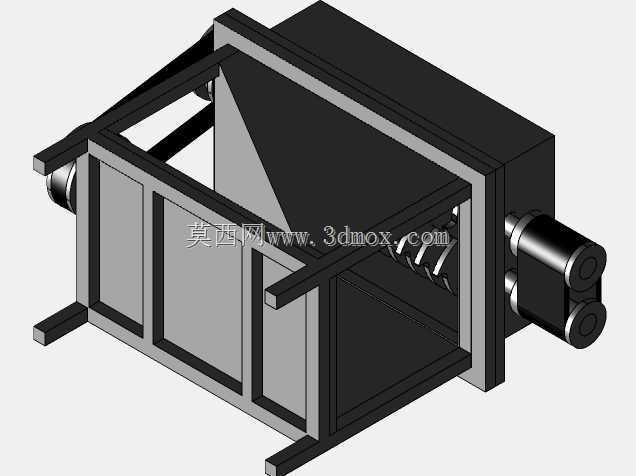

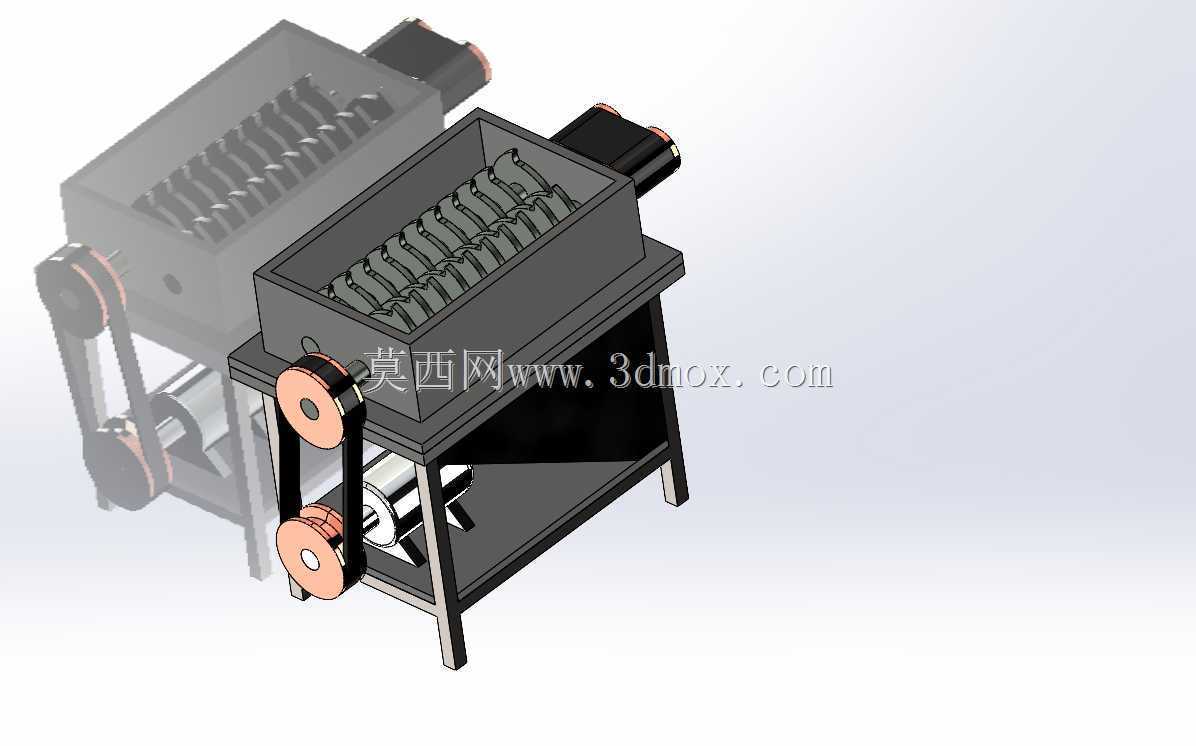

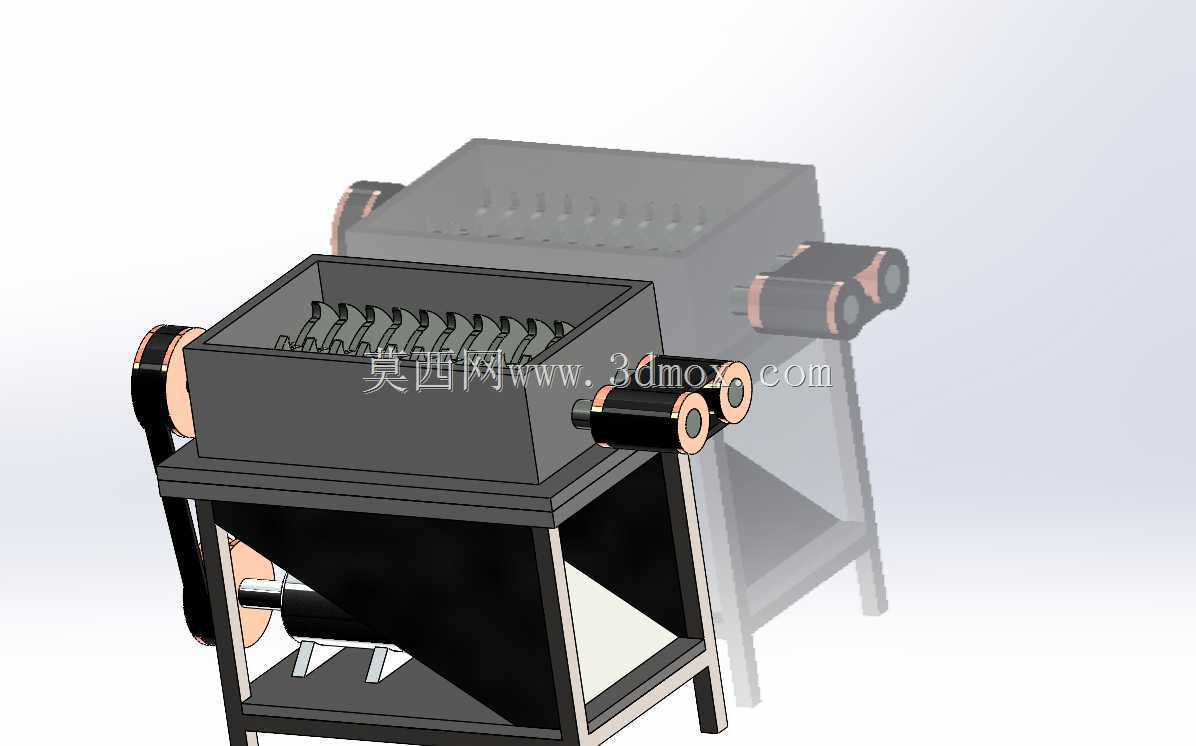

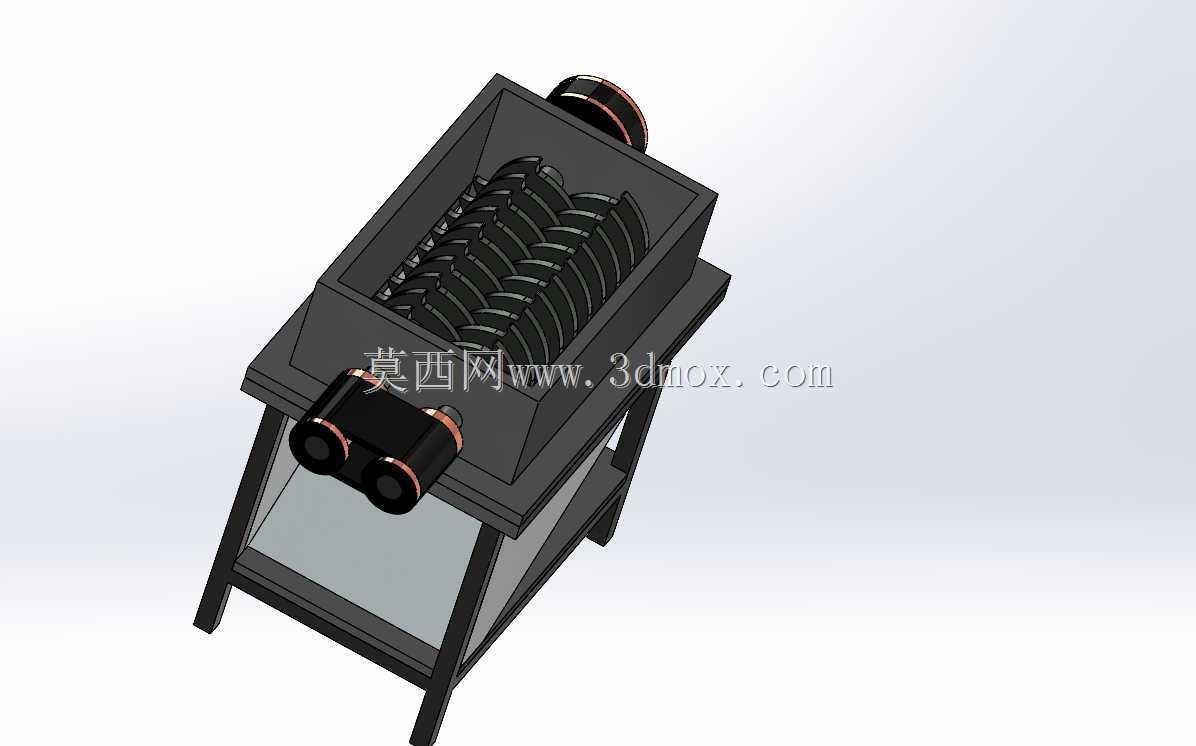

　　在塑料回收加工、工业固废预处理、注塑边角料回收的生产场景中，这类双轴剪切式破碎设备是前端减容处理的核心单元，区别于单轴冲击式破碎设备，该结构更适配处理成块的注塑件、废弃塑料容器、管材类硬质塑料，不会因物料韧性过高出现卡料、空转的问题。从结构设计逻辑来看，设备整体采用上层进料仓、中层破碎腔、下层出料导料的三段式布局，进料仓做了敞口扩边设计，开口宽度匹配常规人工上料或皮带机上料的作业边界，仓体内壁做了倾斜导料面，能让投入的物料自然滑入两组刀轴的啮合区域，避免物料在仓内架桥堆积。破碎腔核心是两组平行排布的剪切刀轴，刀轴上的动刀采用交错排布方式，相邻动刀的刃口间隙控制在5mm以内，保证对硬质塑料块的剪切咬合力度，

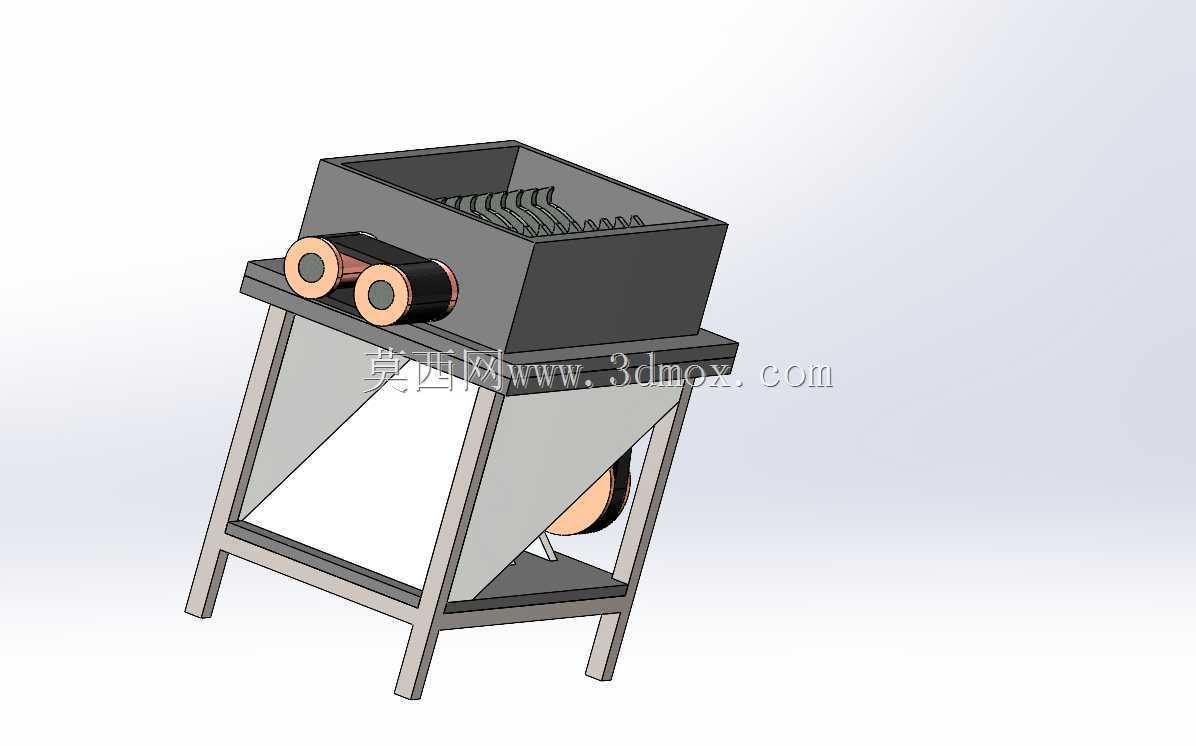

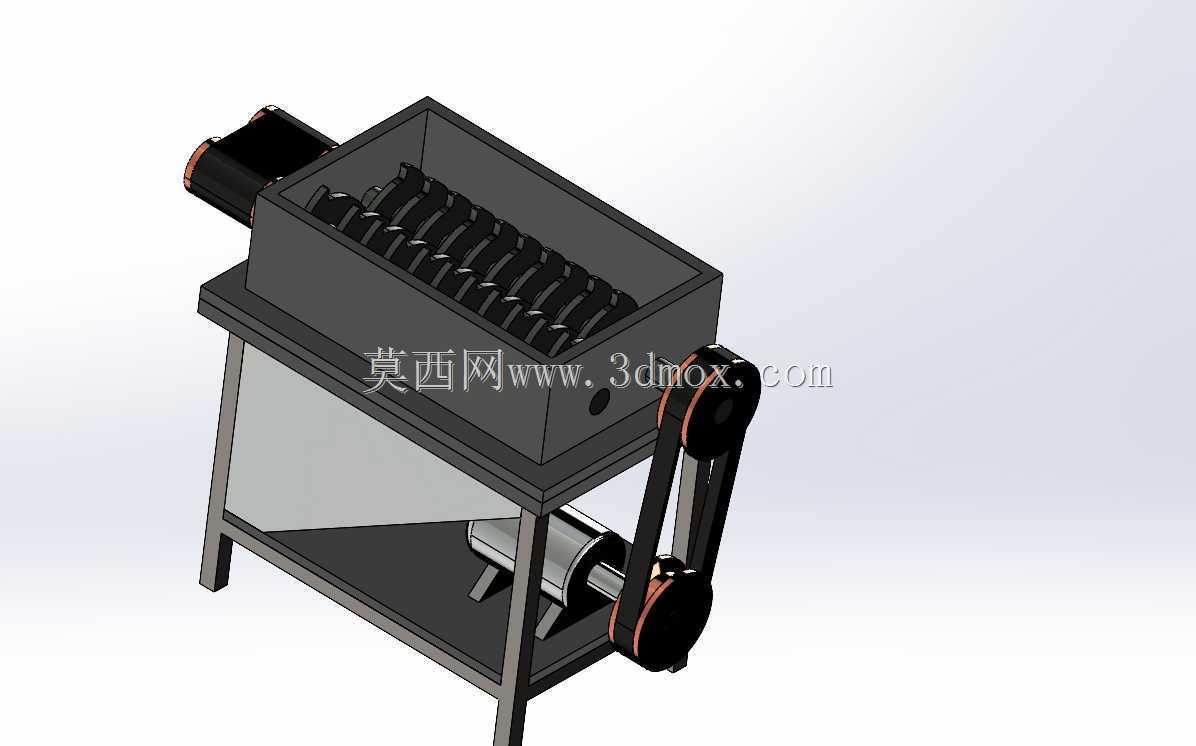

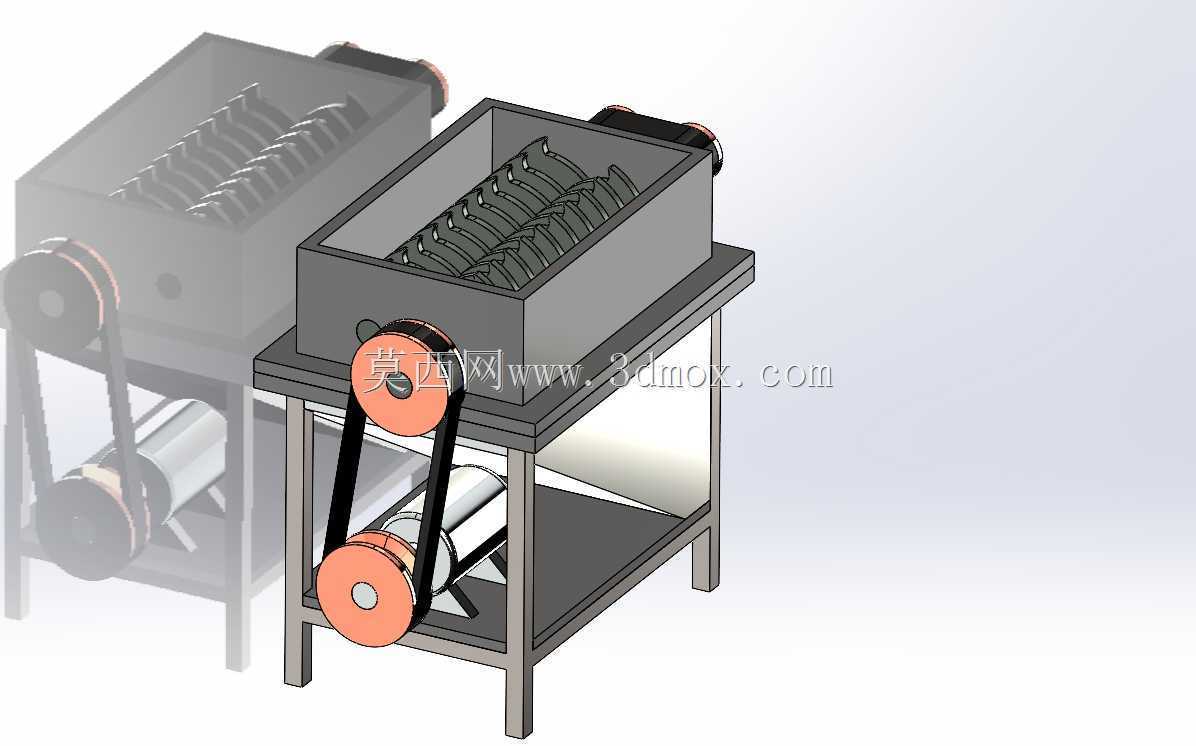

　　刀轴两端采用带座轴承固定在破碎腔侧壁，轴承座外侧设计了密封挡圈，能阻挡破碎过程中产生的塑料碎屑进入轴承滚道，降低长期运行的磨损风险。动力传输侧采用皮带轮减速结构，电机输出端通过三角带连接刀轴端的大带轮，通过带传动的缓冲特性，避免硬塑料卡入刀轴时对电机造成过载冲击，带轮外侧加装了可拆卸的安全防护罩，防止运行过程中异物卷入传动部位。设备下部的机架采用方管焊接框架结构，四条支撑腿的底部预留了地脚螺栓安装孔，安装时可直接固定在混凝土基础或者设备安装平台上，机架内部预留了出料导板的安装空间，导板采用倾斜角度设计，破碎后的塑料碎块会顺着导板滑落到下方的集料箱或者输送皮带上，不会在机架内部积料。从安装边界来看，设备整体宽度控制在1.2米范围内，

　　长度不超过1.8米，整机高度约1.6米，不需要额外搭建过高的操作平台，常规车间的层高即可满足安装要求，进料口的高度距离地面约1.1米，适配人工站立上料的操作高度，不需要操作人员过度抬臂作业。在功能设计上，两组刀轴采用差速转动的运行逻辑，相邻刀轴的转速差能让动刀对物料产生撕扯+剪切的复合作用力，不仅能处理普通的PP、PE类塑料件，也能对带少量金属嵌件的塑料回收件进行初步破碎，不会因为少量金属杂质直接造成刀轴卡死。破碎腔的侧壁采用加厚钢板焊接，内壁没有多余的凸起结构，避免破碎过程中塑料碎屑挂壁残留，清理时只需要打开腔侧的检修盖板，就能对刀轴间隙、动刀磨损情况进行检查，动刀采用螺栓固定的安装方式，磨损后可以单独拆卸更换，

　　不需要整体更换刀轴，降低后期维护的成本。设备的电机安装位在机架侧方的独立安装座上，安装座预留了皮带张紧的调节长孔，日常维护时可以通过调整电机位置来调整三角带的张紧度，不需要拆解其他结构。出料端的导料槽宽度与破碎腔宽度保持一致，不会出现碎料从导料槽侧边撒漏的问题，导料槽的末端可以直接对接后续的清洗、分选设备，组成完整的塑料回收处理线。从结构建模的细节来看，所有焊接位置都做了焊道预留，板材拼接处的止口结构也做了还原，轴承座、带轮、紧固件这些标准件都按照实际选型的尺寸建模，能直接用于后续的工程出图、结构干涉校验，也可以作为小型塑料回收站点设备选型的结构参考，核对设备安装空间、动力匹配的相关参数。
