双辊进料破碎分选设备结构设计

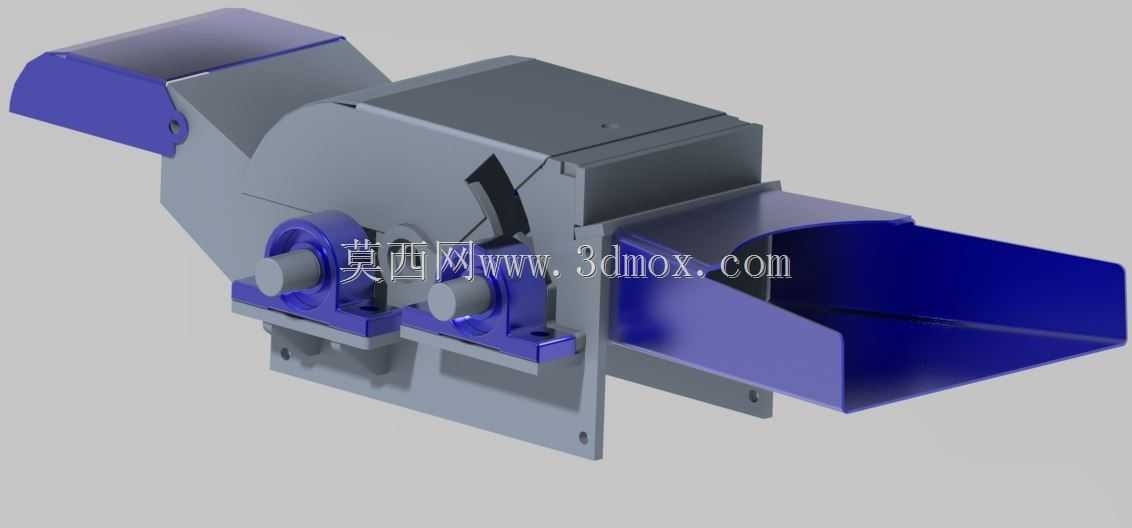

　　该设备主要应用于中小型固废处理、农副产物初加工、工业边角料回收等场景，可完成脆性、小块状物料的初级破碎与粗分选作业，适配生产线连续进料工况，能对接上游输送设备与下游筛分、收集单元，在小型资源回收站点、农产品加工车间、五金加工边角料处理线中可作为前端预处理单元使用，替代人工完成物料的初破与分流，降低后续工序的处理负荷。设备整体采用卧式悬臂安装结构，主体承载底座为一体化铸造型腔结构，安装面预留四个沉头固定孔，可直接通过螺栓固定在生产线支架或混凝土基础上，安装基准面平面度公差控制在0.1mm以内，保证双辊组件的同轴度要求，避免运行过程中出现辊体偏磨、振动超标的问题。进料端采用扩口式斜导料结构，导料板折弯角度为32度，

　　可承接上游皮带输送机或人工投料的物料，避免物料在进料口堆积卡滞，导料板表面做耐磨堆焊处理，可承受块状物料的长期冲击磨损，延长进料端的维护周期。核心破碎单元采用平行双辊布局，两辊中心距根据处理物料的粒径设计为适配20mm以下进料粒度，辊体两端采用带座轴承支撑，轴承座与主体底座通过定位销+螺栓的方式固定，可通过调整轴承座的安装垫片厚度，微调两辊之间的间隙，适配不同破碎粒度的出料需求，辊体表面设计有交错排布的破碎齿，齿形采用梯形截面，既能对脆性物料产生挤压劈裂作用，又能避免韧性物料缠绕辊体。出料端采用倾斜式导料槽结构，导料槽与水平方向夹角为45度，破碎后的物料可依靠自重沿导料槽滑出，导料槽侧面预留观察口，可随时查看出料状态，

　　清理卡滞的物料。设备侧端的腔体为传动单元安装位，可配套安装齿轮传动组与驱动电机连接位，传动腔采用密封式结构，可避免破碎过程中产生的粉尘进入传动部件，影响轴承与齿轮的使用寿命。设计过程中优先考虑了设备的维护便捷性，进料端盖板、侧端传动腔盖板均采用快拆螺栓固定，无需专用工具即可打开，完成辊体磨损检查、传动件润滑、卡料清理等日常维护作业；整体外形尺寸控制在紧凑型区间，可适配空间有限的小型生产线安装需求，安装时需保证进料口中心与上游输送设备的出料中心对正，偏差不超过5mm，避免物料偏载导致辊体单侧磨损加剧。设备运行时，物料从进料端导料板进入两辊之间的破碎腔，经过双辊的相对转动挤压、劈裂作用完成破碎，

　　破碎后的物料沿出料导料槽滑落进入下一道工序，侧端腔体可根据需求加装筛分组件，对破碎后的物料进行初步粒度分选，将不符合粒度要求的物料回流至破碎腔再次破碎，保证出料粒度的一致性。结构设计时对主体承载部位做了加强筋处理，在底座与轴承座连接位置、进料导料板与主体连接位置均设置了三角形加强筋，可承受破碎过程中产生的冲击载荷，避免长期运行出现结构变形；所有外露的转动部位均设计有防护盖板，可避免运行过程中人员误触，满足工业设备的安全防护要求。
