平模饲料颗粒造粒设备结构设计

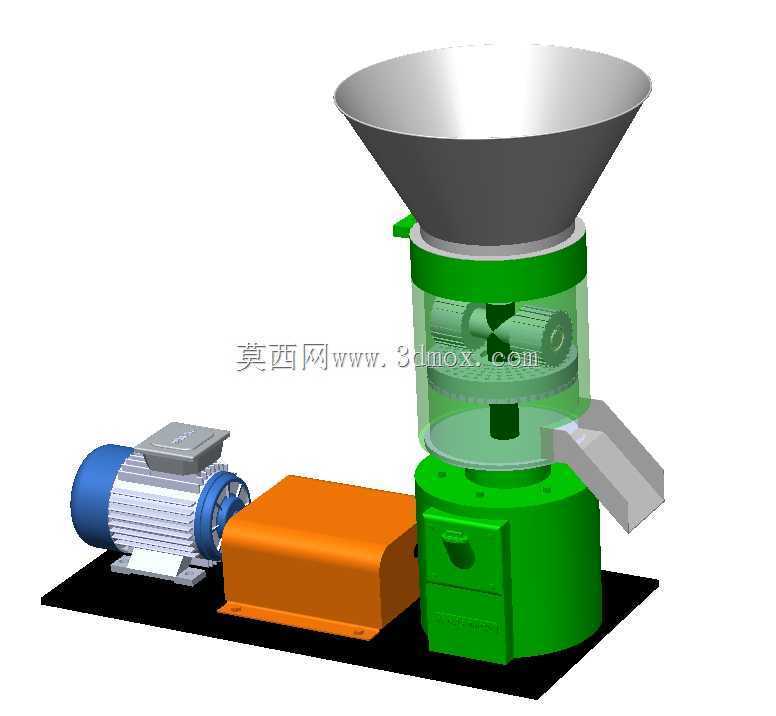

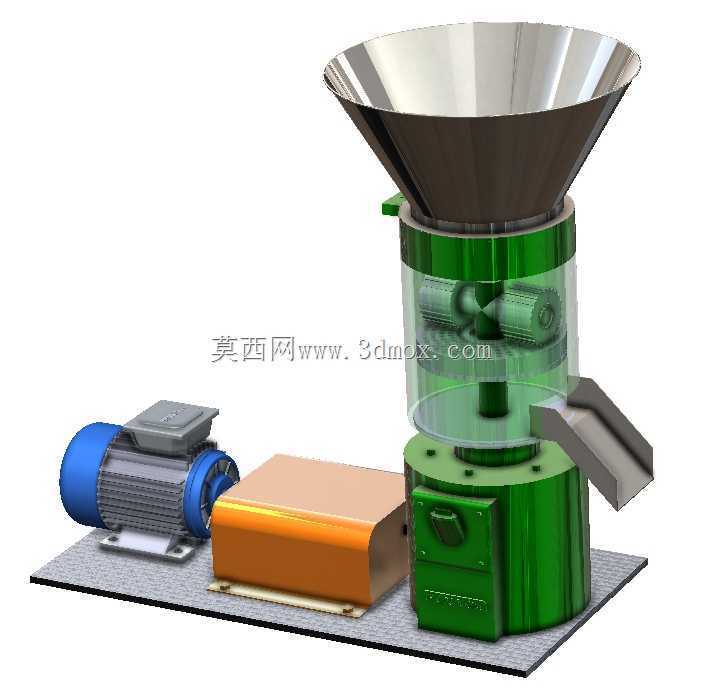

　　这套平模式饲料造粒设备的三维结构，核心围绕中小型养殖场景的饲料制粒需求搭建，区别于大型环模制粒线的高产能定位，其结构适配家庭农场、中小型养殖合作社的自用加工场景，可覆盖家禽、生猪、反刍动物乃至水产养殖的颗粒饲料加工需求，无需配套复杂的前置预处理工段，对场地安装边界的要求更低。从结构布局来看，整套设备采用驱动单元-传动单元-制粒腔体同轴侧置排布，驱动端选用标准卧式异步电机作为动力源，通过带传动结构连接传动箱，传动箱内置减速齿轮组将电机高转速低扭矩的输出特性，转换为制粒主轴所需的低转速大扭矩输出，这种排布方式将动力单元与制粒腔体沿安装底板横向铺开，整体安装底板的长宽尺寸控制在1.2米×0.6米区间，设备总高度不超过1.1米，

　　无需做特殊地基处理，普通硬化平整地面即可放置固定，进料斗顶端距离地面高度控制在1米左右，人工上料无需借助登高梯具，操作工位的人机适配性更好。制粒腔体是整套设备的核心功能段，上部采用敞口式锥形进料斗，锥角设计为60度，依靠物料自重即可顺畅落入下方的压制腔，避免粉料在进料段出现架桥、堵料问题；压制腔外层做透明视窗结构设计，可直接观察内部压辊与平模的啮合运转状态，日常巡检无需拆解腔体即可判断物料填充情况、压辊磨损状态，降低日常运维的拆解工作量。腔体内的平模为圆盘式带孔模板，压辊采用对称双压辊结构，工作时主轴带动压辊绕平模中心公转，同时压辊在物料摩擦力作用下自转，将落入模辊间隙的粉料挤压通过平模的模孔，

　　成型后的条状物料在平模下方被旋转切刀切断为设定长度的颗粒，最后通过腔体侧下方的倾斜出料滑槽排出设备。出料滑槽的倾斜角度设置为45度，颗粒排出时可直接落入下方接料容器，无需额外配套输送转接结构。设计过程中针对不同物料的压制特性做了结构适配：压制草粉占比较高的反刍动物饲料时，可更换大孔径平模，同时调整压辊与平模的间隙至0.1-0.3毫米，避免草纤维卡滞模孔；压制精料占比较高的家禽、水产饲料时，更换小孔径平模，将模辊间隙调整至0.05-0.15毫米，保证颗粒成型密度达到0.9-1.1克每立方厘米，满足饲料耐储存、运输不易破碎的要求。传动箱外侧设置有观察油窗与注油口，日常维护时可直接观察箱内润滑油液位，无需开箱检查；

　　电机与传动箱的安装座均设置有腰型调节孔，可快速调整带传动的中心距，更换三角带或调整皮带张紧度时无需拆解其他结构。整套设备的所有易损件，包括压辊外壳、平模、切刀，均采用快拆式固定结构，拆解更换时无需动用大型工装，普通操作人员借助随机配套扳手即可在15分钟内完成易损件更换，适配非专业机修人员的日常运维需求。从实际使用场景来看，这套设备可直接将粉碎后的玉米、豆粕、秸秆粉、草粉等混合粉料压制成颗粒，压制过程中物料温度可升至70-80摄氏度，既能糊化物料中的淀粉提升饲料适口性，又能杀灭物料中的部分有害菌群，压制后的颗粒饲料含水率可控制在12%以内，常温密封储存周期可达半年以上，相比粉料饲喂可减少10%-15%的饲料浪费，同时避免畜禽挑食，保证日粮营养均衡。结构设计时充分考虑了安装边界的兼容性，设备底部安装底板预留有四个M12的固定螺栓孔，既可以直接放置在地面使用，也可以通过螺栓固定在移动机架上，转场作业时可通过小型农用三轮车转运，适配流动加工的使用场景。
